Verwarmen en koelen
Use case
Je klant heeft een verwarmings- en koelingssysteem met 5 zones in combinatie met een warmtepomp. Elke zone is uitgerust met een zoneventiel dat wordt aangestuurd door een thermostaat.
Je kunt ook drukknoppen met led(s) en comfortsensoren gebruiken in plaats van thermostaten, of een combinatie van beide.
Procedure
De bedieningen en toestellen creëren
Creëer de thermostaten (THT1 tot THT5).
Creëer de zoneventielen (VALVE1 tot VALVE5).
Creëer een verwarmings-/koelsysteem (H/C1 en H/C2).
(optioneel) Creëer een circulatiepomp (PUMP1).
Als de installatie geen circulatiepomp heeft, hoeft die niet geconfigureerd te worden in de software.
De routine creëren

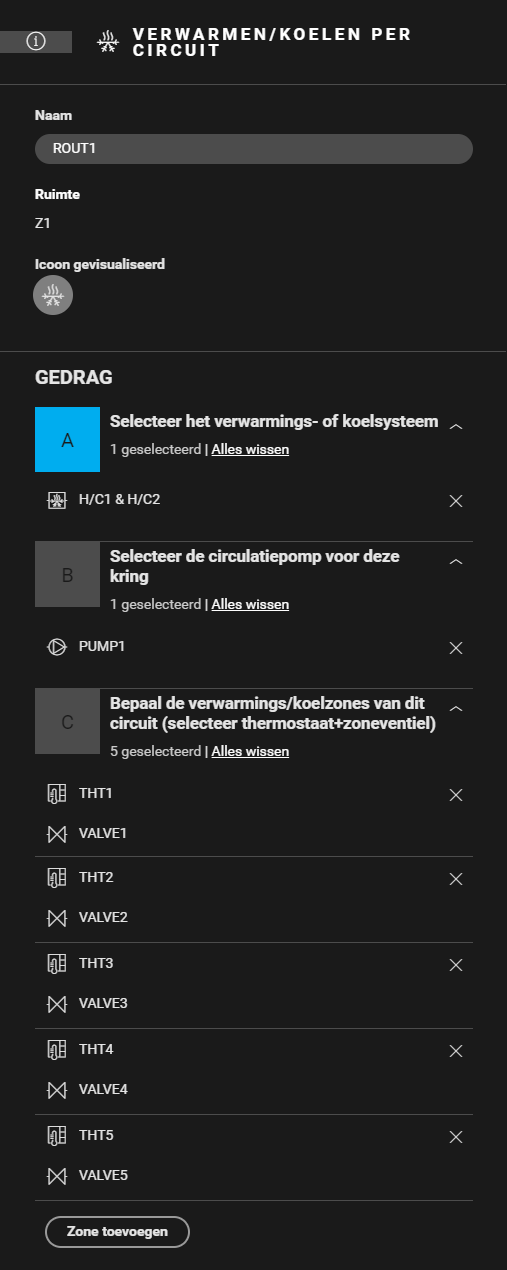

Creëer een routine Verwarmen/koelen per circuit (ROUT1). Gebruik het volgende gedrag:
Selecteer het verwarmings-/koelsysteem (H/C1 & H/C2).
(optioneel) Selecteer de circulatiepomp (PUMP1).
Bepaal de verwarmings-/koelzones. Combineer de juiste thermostaat met het corresponderende zoneventiel (THT1 en VALVE1, THT2 en VALVE2, ...).
(optioneel) Creëer meldingen.
De kast vullen en de toestellen adresseren
Je kan maar vier zoneventielen adresseren aan een verwarmings- of koelingsmodule 4U. Contact 5 van de module is een H/C-contact.
Adresseer het verwarmings-/koelingssysteem altijd aan de eerste verwarmings- of koelingsmodule in de kast (contact 5).
Vul de kast met ... | en adresseer de volgende toestellen ... |
|---|---|

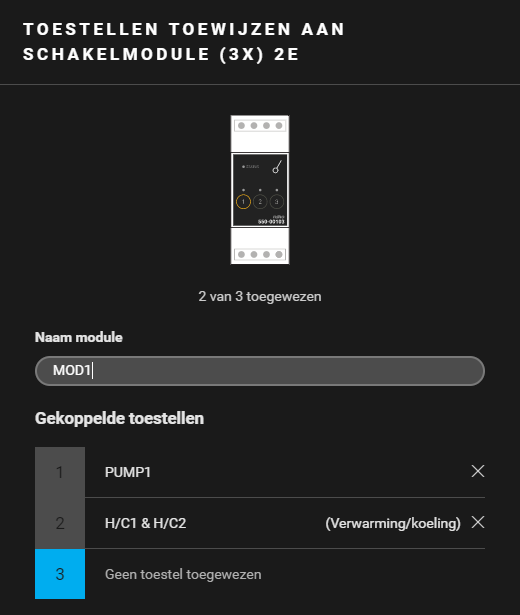

een schakelmodule (3x) 2U (MOD1) |
|

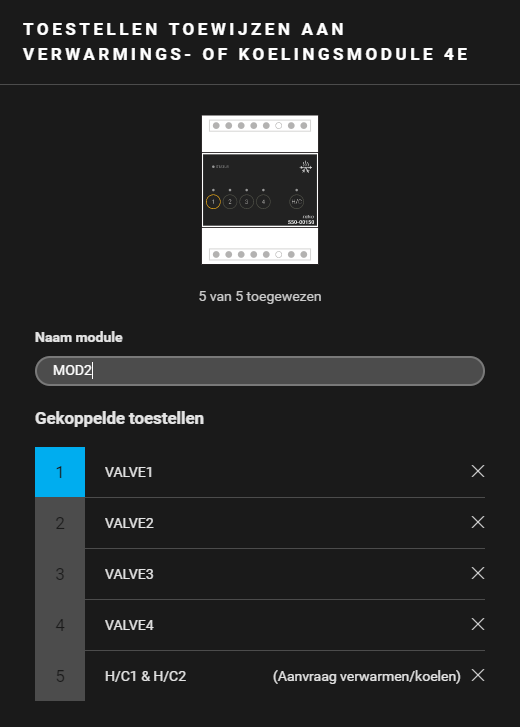

een verwarmings- of koelingsmodule 4U (MOD2) |
|

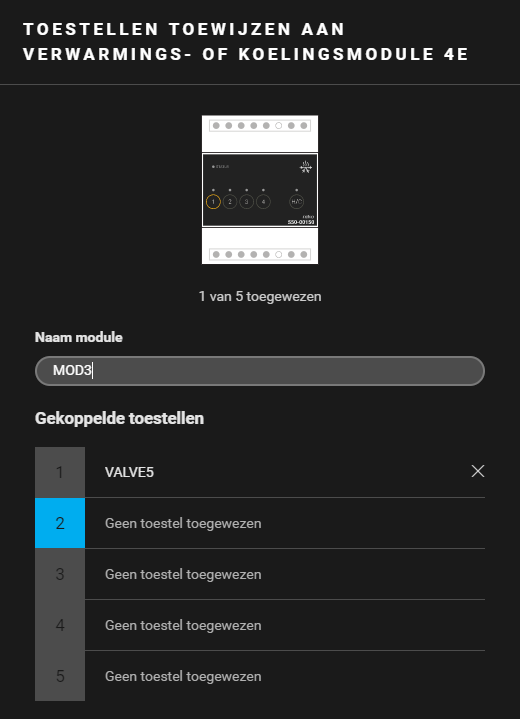

een verwarmings- of koelingsmodule 4U (MOD3) | het zoneventiel VALVE5. |
(*) Je kan de circulatiepomp ook adresseren aan het H/C-contact van een andere verwarmings- of koelingsmodule.
(**) Dit contact wordt niet fysiek gebruikt in de installatie. Je kan dit contact ook adresseren aan een andere verwarmings- of koelingsmodule. Dit contact wordt gebruikt om de warmtepomp te schakelen van koelen naar verwarmen.
(***) Dit contact wordt niet fysiek gebruikt in de installatie. Het contact sluit wanneer een van de thermostaten verwarming of koeling vraagt.
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
