Use case
Je klant wil Sonos/Bose-luidsprekers en een dimbare lichtkring aansturen met een sfeerbediening, geprogrammeerd met twee sferen, "dansen" en "ontspannen".
|
Sfeer |
Lichtsterkte |
Luidsprekervolume |
|---|---|---|
|
dansen |
20% |
100% |
|
ontspannen |
60% |
30% |
De installatie is ook uitgerust met een videobuitenpost. Wanneer er iemand aanbelt, wordt het geluid van de luidsprekers uitgeschakeld. Na de oproep worden het geluid opnieuw aangeschakeld en gaat het volume terug naar de originele instelling.
Wanneer er op de geprogrammeerde knop van een zesvoudige drukknop met leds wordt gedrukt, wordt de routine standaard alles uit geactiveerd: de lichtkring en de luidsprekers worden uitgeschakeld.
Procedure
De bedieningen en toestellen creëren
-
Creëer de volgende bedieningen:
-
een zesvoudige drukknop met leds (PB1)
-
een sfeerbediening (MOOD1)
-
een videobuitenpost (VDS1)
-
-
Creëer de volgende toestellen:
-
een dimbare lichtkring (LAMP1)
-
een Sonos/Bose-luidspreker (LS1)
-
De routines creëren
-

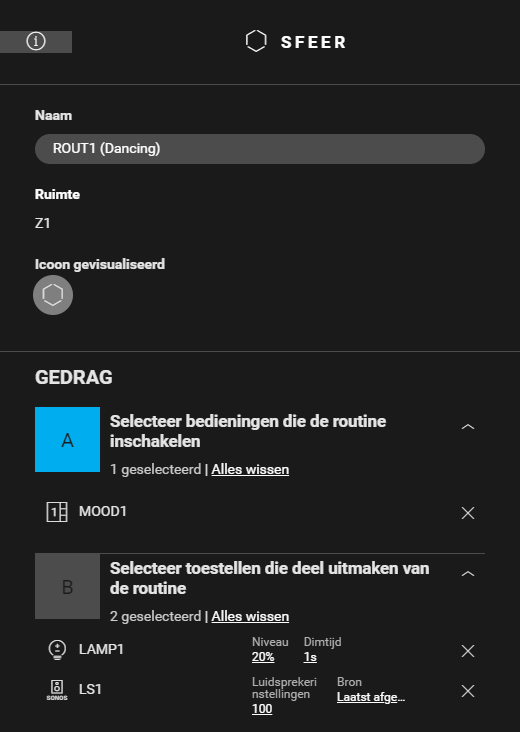

Creëer een routine sfeer "Dansen" (
ROUT1
). Configureer het volgende gedrag:
-
bediening die de routine inschakelt: knop 1 van MOOD1
-
toestellen die deel uitmaken van de routine:
-
LAMP1: Niveau = 20%
-
LS1: Luidsprekerinstellingen = 100 - Bron = Laatst afgespeelde bron
-
-
-

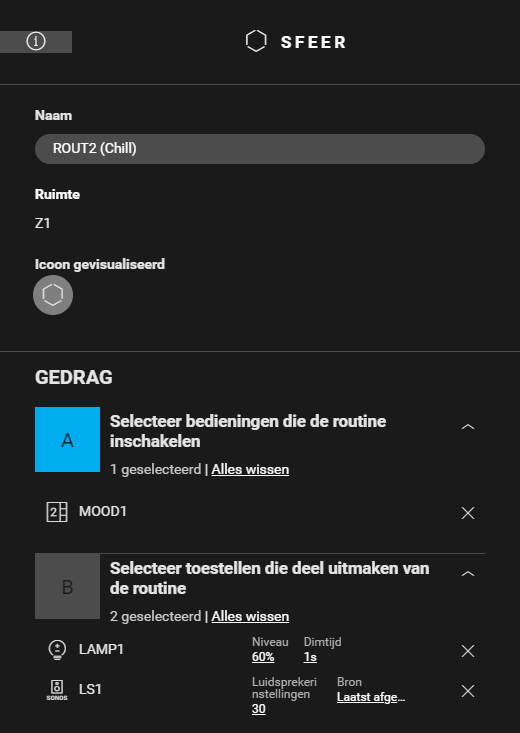

Creëer een routine sfeer "Ontspannen" (
ROUT2
). Configureer het volgende gedrag:
-
bediening die de routine inschakelt: knop 2 van MOOD1
-
toestellen die deel uitmaken van de routine:
-
LAMP1: Niveau = 60%
-
LS1: Luidsprekerinstellingen = 30 - Bron = Laatst afgespeelde bron
-
-
-

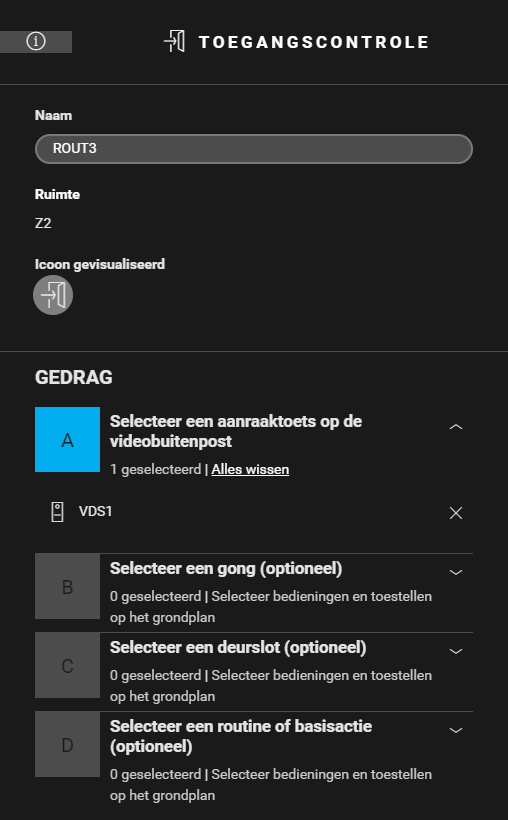

Creëer een routine Toegangscontrole (
ROUT3
). Configureer het volgende gedrag:
-
Selecteer een knop op VDS1.
-
(optioneel) Selecteer een gong, een deurslot en/of een routine of basisactie.
-
(optioneel) Selecteer een andere beltoon.
-
-

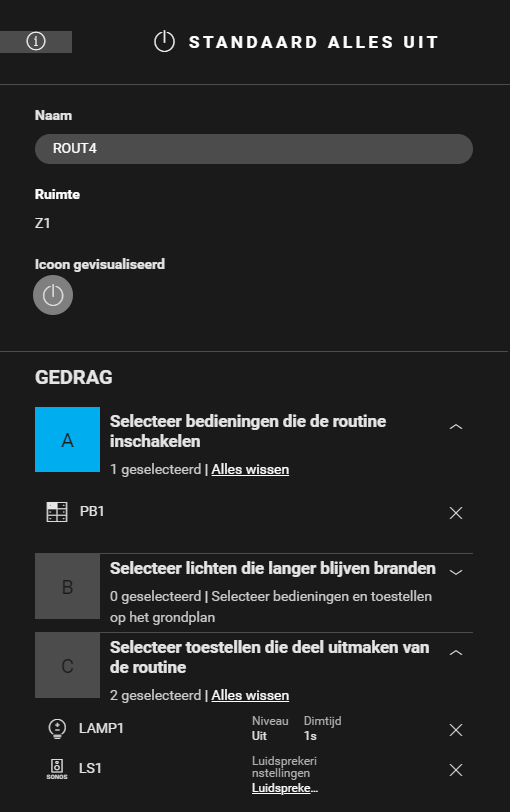

Creëer een routine standaard alles uit (
ROUT4
). Configureer het volgende gedrag:
-
bediening die de routine inschakelt: PB1
-
toestellen die deel uitmaken van de routine:
-
LAMP1: Niveau = Uit
-
LS1: Instelling luidspreker = luidspreker uit
-
-
De voorwaarde creëren

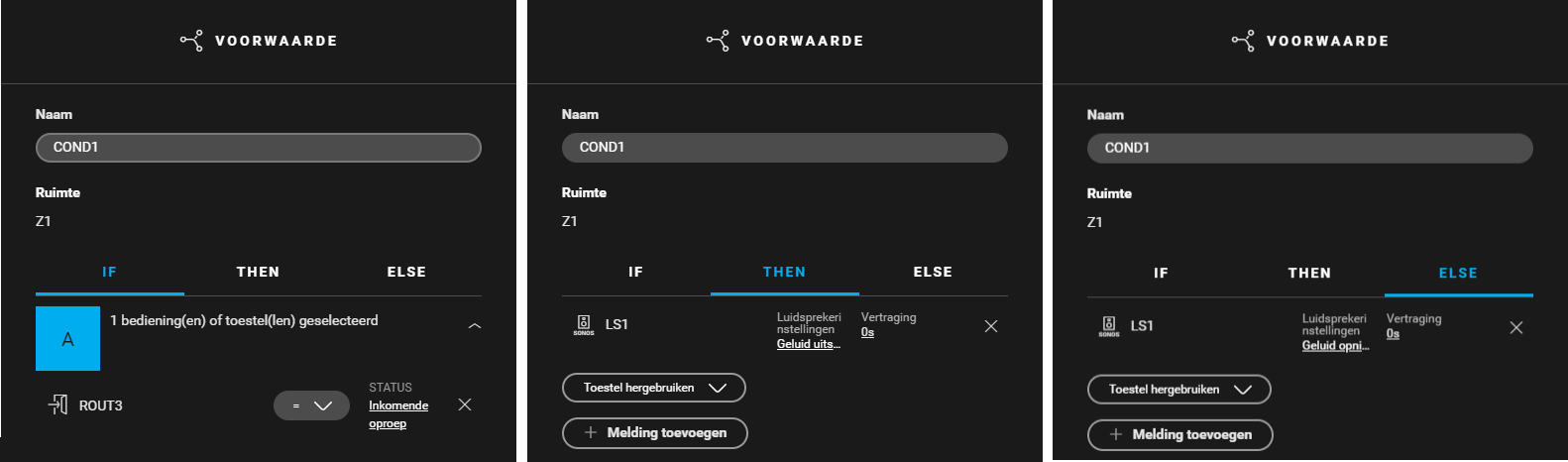

Creëer een voorwaarde (COND1) voor het uitzetten van de luidsprekers wanneer er iemand aanbelt. Gebruik de volgende logica:
-
IF ROUT3: Status = inkomende oproep
-
THEN LS1: Luidsprekerinstellingen = geluid uitschakelen
-
ELSE LS1: Luidsprekerinstellingen = geluid opnieuw aanschakelen
Het touchscreenprofiel bewerken
Om de oproep te beantwoorden met het touchscreen, moet je de functionaliteit toegangscontrole in het touchscreenprofiel inschakelen. Je vindt het touchscreenprofiel/de touchscreenprofielen in het menu Dashboard.

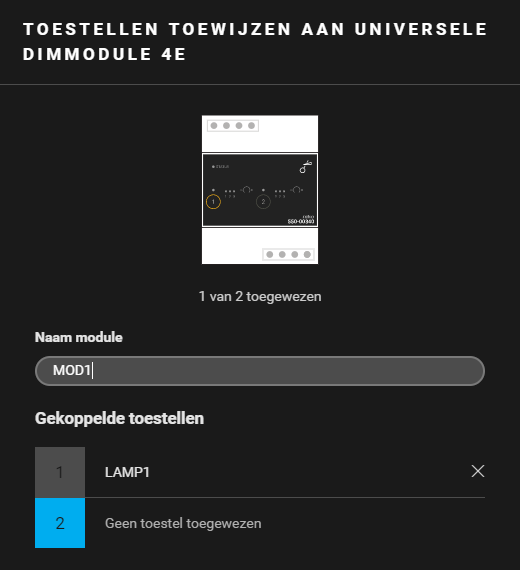

De kast vullen en de toestellen adresseren
|
Vul de kast met ... |
en adresseer het volgende toestel ... |
|---|---|
|
een universele dimmodule ( MOD1 ) |
dimbare lichtkring LAMP1. |
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
