Een puls van minder dan 1 seconde creëren bij gebruik van een drukknop

Use case

Bij een eerste druk op een knop wordt een lamp geactiveerd. 0,4 seconden na een tweede druk wordt de lamp gedeactiveerd. In dit voorbeeld wordt een lamp gebruikt, maar je kan ook een andere toestel gebruiken.

Procedure

De bediening en het toestel creëren

Creëer een zesvoudige drukknop met leds (PB1).
Creëer een lamp (LAMP1).

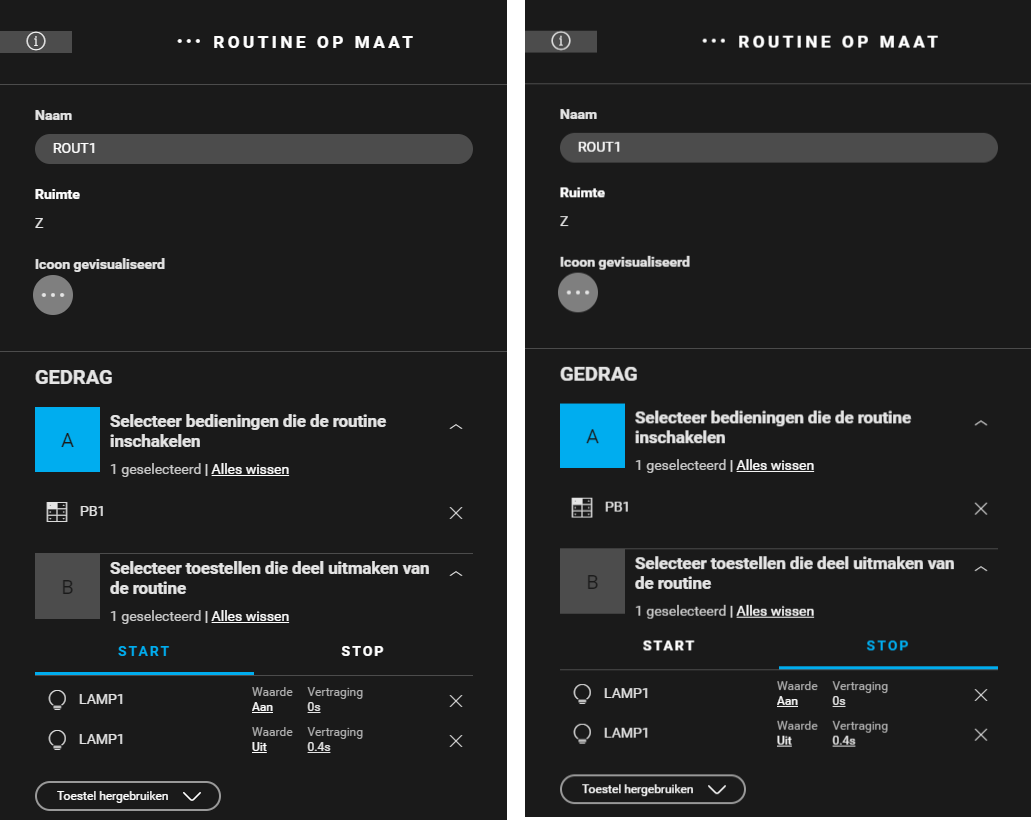

De routine creëren

Creëer een routine op maat (ROUT1). Gebruik het volgende gedrag:

Bediening die de routine inschakelt: knop 1 van de drukknop (PB1).
Toestellen die die deel uitmaken van de routine: LAMP1
- Startgedrag:
  - LAMP1: Waarde = aan, Vertraging = 0 s
  - LAMP1: Waarde = uit, Vertraging = 0,4 s
1. Stopgedrag:
  - LAMP1: Waarde = aan, Vertraging = 0 s
  - LAMP1: Waarde = uit, Vertraging = 0,4 s

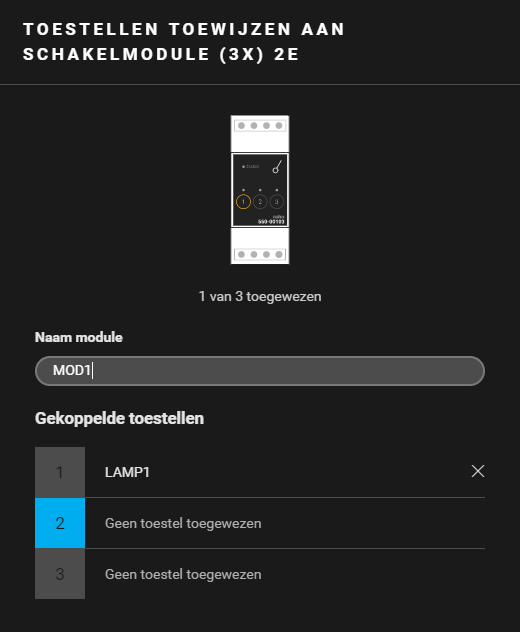

De kast vullen en het toestel adresseren

Vul de kast met ...	en adresseer het volgende toestel ...
een schakelmodule (3x) 2U (MOD1)	de lamp LAMP1.

Voorbeeld

Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
