Binnen- en buitenbewegingsmelder activeren dezelfde lamp

Use case

Je klant wil eenzelfde lamp zowel met een binnen- als met een buitenbewegingsmelder kunnen activeren. Elke beweging die door een van de melders wordt gedetecteerd, zal de lamp voor 1 minuut aanschakelen, onafhankelijk van de huidige lampstatus.

Bv.

Er wordt beweging gedetecteerd door de buitenbewegingsmelder. De lamp wordt voor 1 minuut aangeschakeld.
59 seconden later wordt er opnieuw beweging gedetecteerd, deze keer door de binnenbewegingsmelder. De lamp wordt opnieuw voor 1 minuut geactiveerd.
In de volgende minuut wordt er geen beweging meer gedetecteerd. Uiteindelijk wordt de lamp uitgeschakeld. In totaal heeft de lamp 1 min. 59 sec. gebrand.

Procedure

De bedieningen en toestellen creëren

Creëer een binnenbewegingsmelder (DET1).
Creëer een buitenbewegingsmelder (DET2).
Creëer een lamp (LAMP1).
Creëer de virtuele toestellen (VIRT1 en VIRT2):

De routines creëren

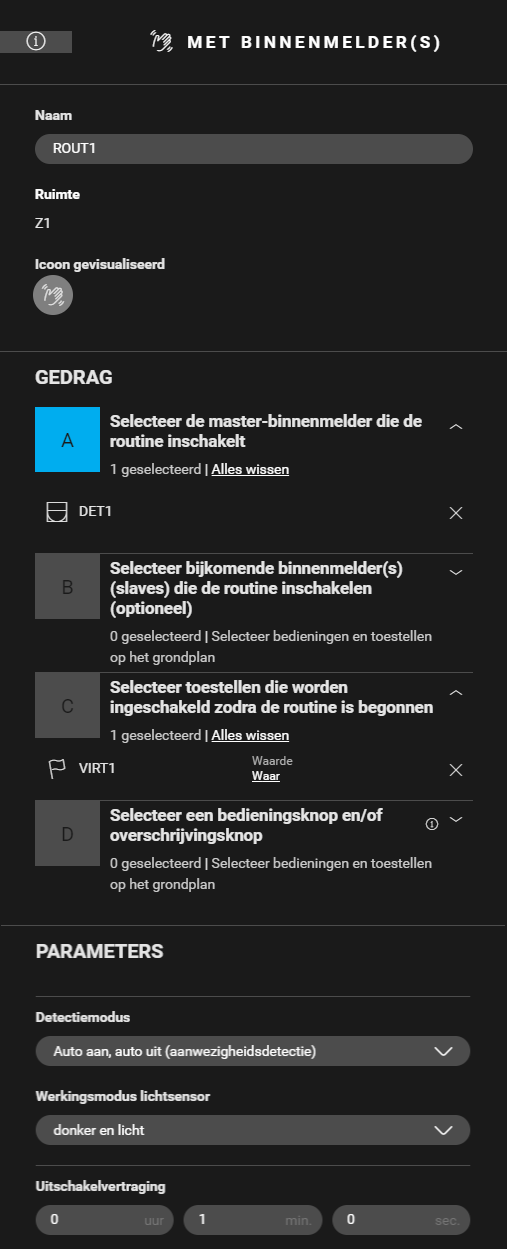

Creëer een routine Bewegingsdetectie met binnenmelder(s) (ROUT1).
- Configureer het volgende gedrag:
  - master melder die de routine inschakelt: binnenbewegingsmelder (DET1)
  - toestel dat wordt ingeschakeld wanneer de routine is begonnen: VIRT1: Waarde = waar
- Stel de parameter uitschakelvertraging in op 1 min.

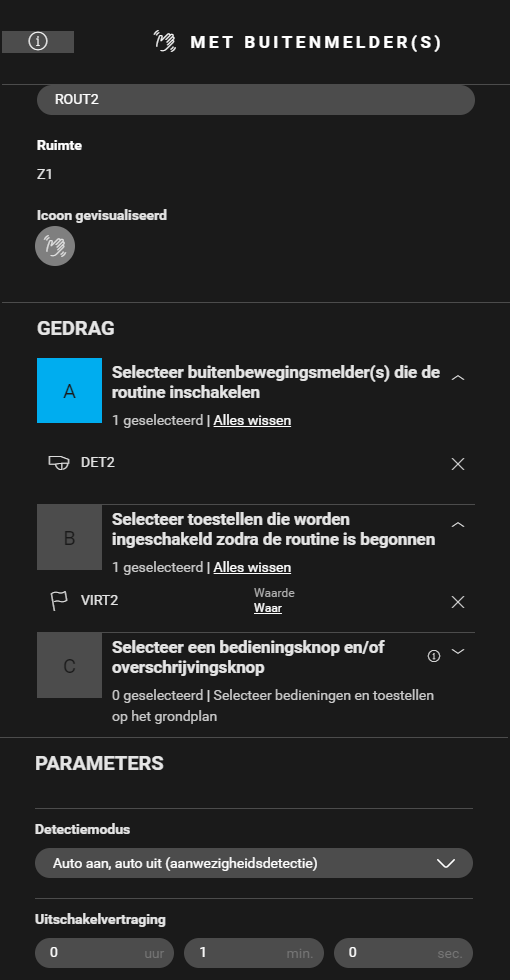

Creëer een routine Bewegingsdetectie met buitenmelder(s) (ROUT2).
- Configureer het volgende gedrag:
  - master melder die de routine inschakelt: buitenbewegingsmelder (DET2)
  - toestel dat wordt ingeschakeld wanneer de routine is begonnen: VIRT2: Waarde = waar
- Stel de parameter uitschakelvertraging in op 1 min.

De voorwaarde creëren

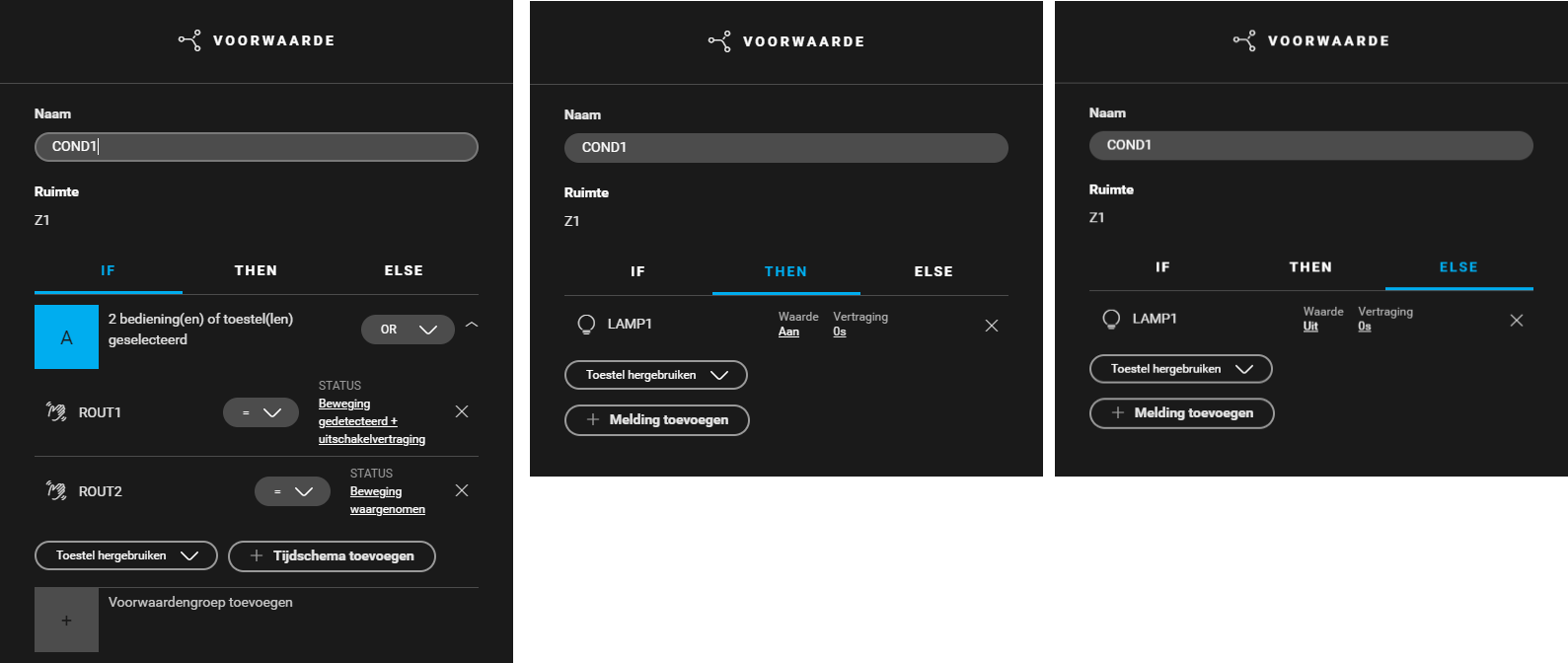

Creëer een voorwaarde (COND1) voor het aanschakelen van de lamp wanneer een van de melders beweging detecteert. Gebruik de volgende logica:

IF (ROUT1: Status = beweging gedetecteerd + uitschakelvertraging) of (ROUT2: Status = beweging waargenomen)
THEN LAMP1: Waarde = aan
ELSE LAMP1: Waarde = uit

De parameter uitschakelvertraging die is ingesteld op de bewegingsmelders zorgt ervoor dat de voorwaarde gedurende 1 minuut "waar" is. Op die manier wordt de lamp enkel uitgeschakeld wanneer beide melders minstens 1 minuut lang geen beweging detecteren.

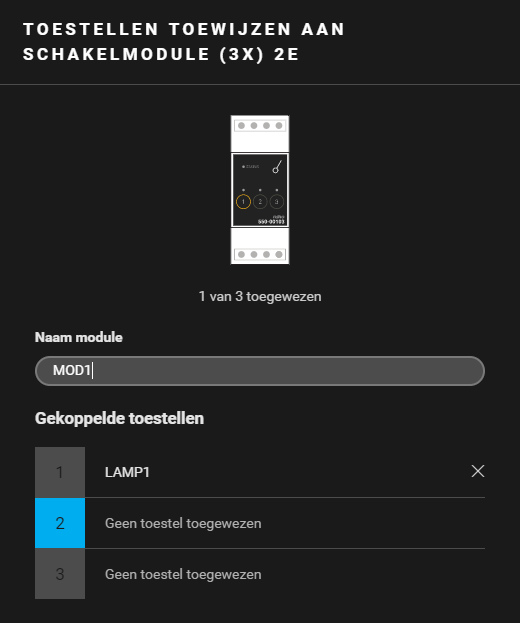

De kast vullen en het toestel adresseren

Vul de kast met ...	en adresseer het volgende toestel ...
een schakelmodule (3x) 2U (MOD1)	lamp LAMP1.

Voorbeeld

Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
