Use case
Je klant wil de buitenverlichting automatisch aansturen.
-
's Ochtends:
-
De verlichting activeren wanneer het nog donker is, maar enkel na 7.00 uur. De verlichting wordt dus geactiveerd wanneer de zon na 7.00 uur opkomt.
-
De verlichting deactiveren bij zonsopgang als ze geactiveerd was.
-
-
's Avonds:
-
De verlichting activeren wanneer het donker wordt, maar enkel voor 19.00 uur. De verlichting wordt dus geactiveerd wanneer de zon voor 19.00 uur ondergaat.
-
De verlichting deactiveren om 19.00 uur, als ze geactiveerd was.
-
Voor dit voorbeeld zijn er 2 oplossingen. Ze worden hieronder beschreven:
-
een oplossing met 2 tijdschema's
-
een oplossing met 6 tijdschema's
Procedure - met 2 tijdschema's
De bediening en de tijdschema's creëren
De voorwaarde creëren

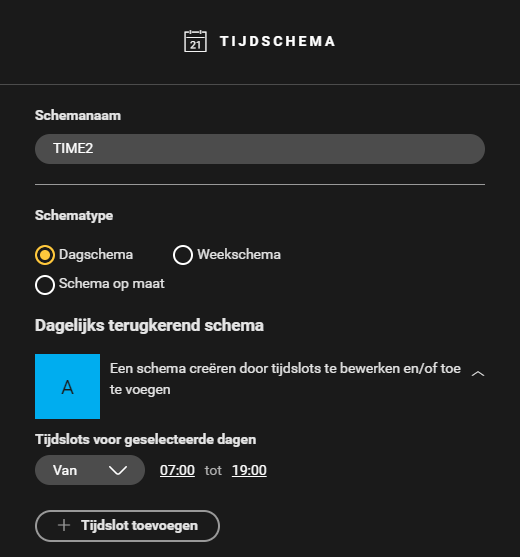

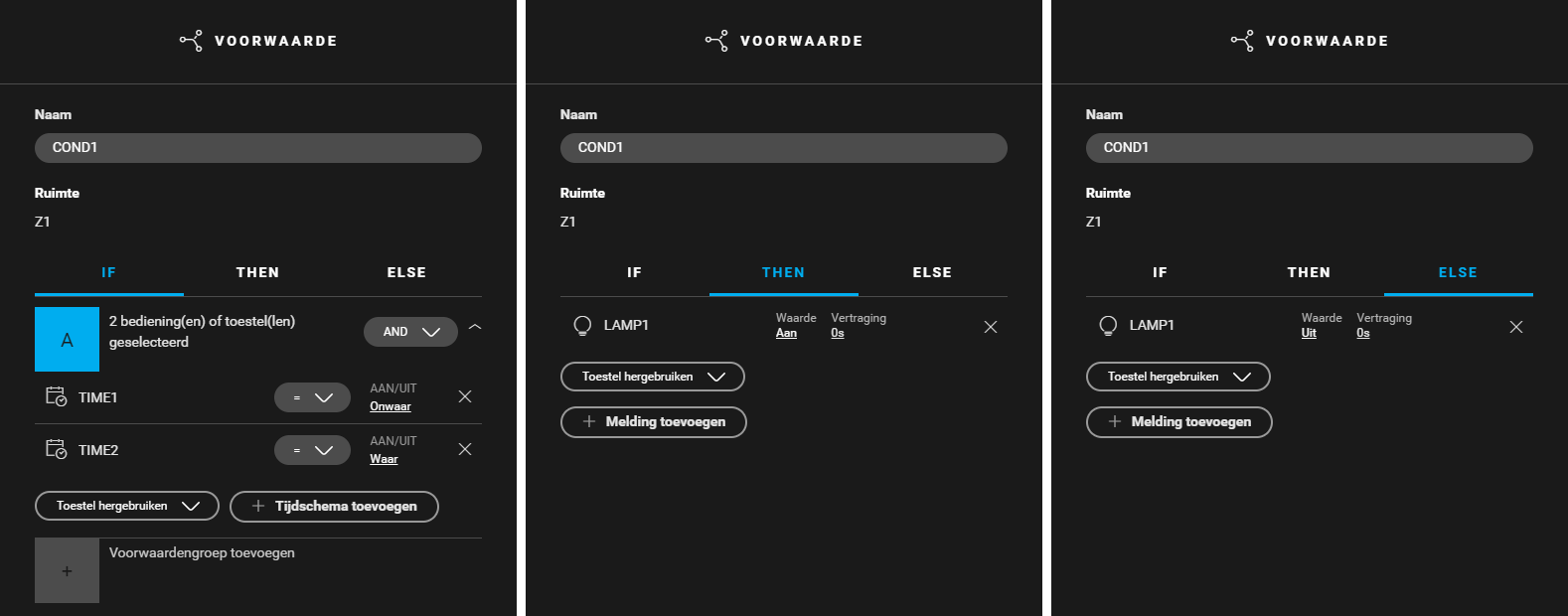

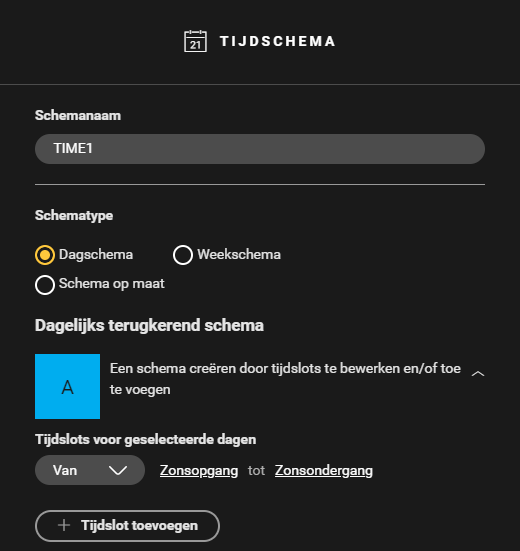

Creëer een voorwaarde (COND1) die de tijdschema's gebruikt om de buitenverlichting aan te sturen. Van zonsondergang tot zonsopgang (TIME1 = onwaar) en van 7.00 uur tot 19.00 uur (TIME2 = waar) is de buitenverlichting geactiveerd. Gebruik de volgende logica:
-
IF (TIME1: Aan/uit = onwaar) en (TIME2: Aan/uit = waar)
-
THEN LAMP1: Waarde = aan
-
ELSE LAMP1: Waarde = uit

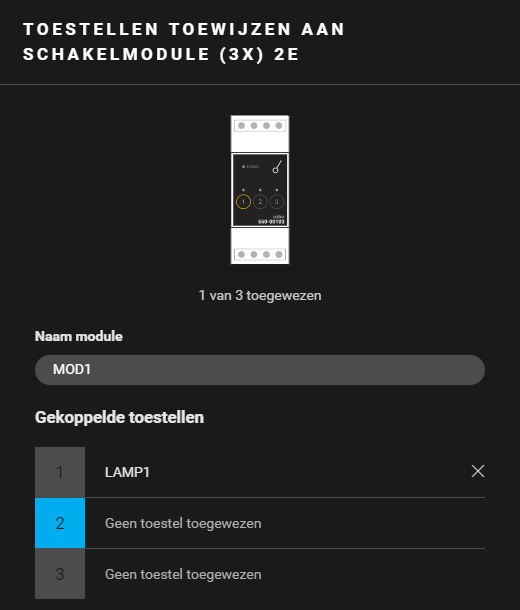

De kast vullen en het toestel adresseren
|
Vul de kast met ... |
en adresseer het volgende toestel ... |
|---|---|
|
een schakelmodule (3X) 2U ( MOD1 ) |
lamp LAMP1. |
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
Procedure - met 6 tijdschema's
De bediening en de tijdschema's creëren
-
Creëer een lamp (LAMP1).
-

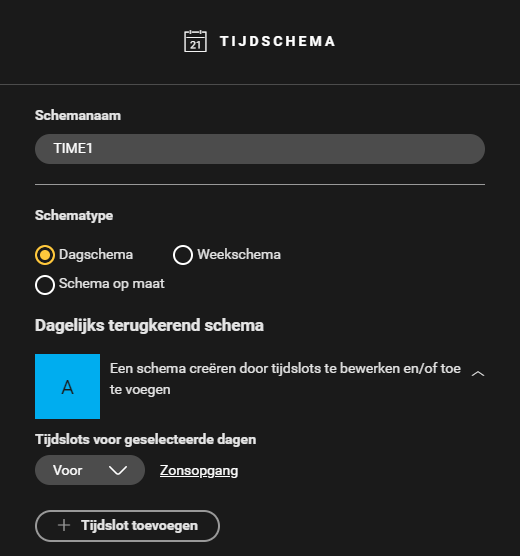

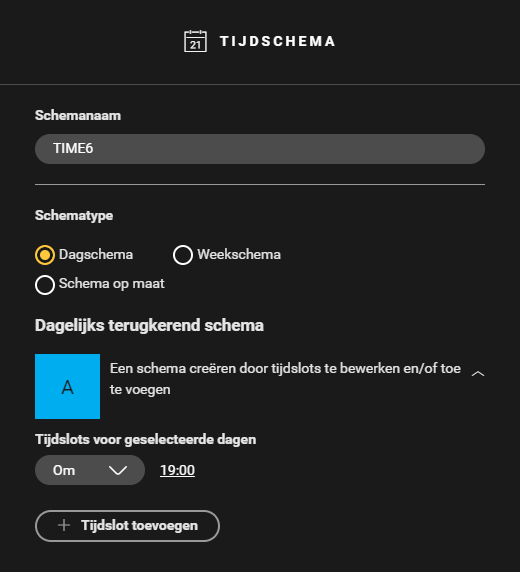

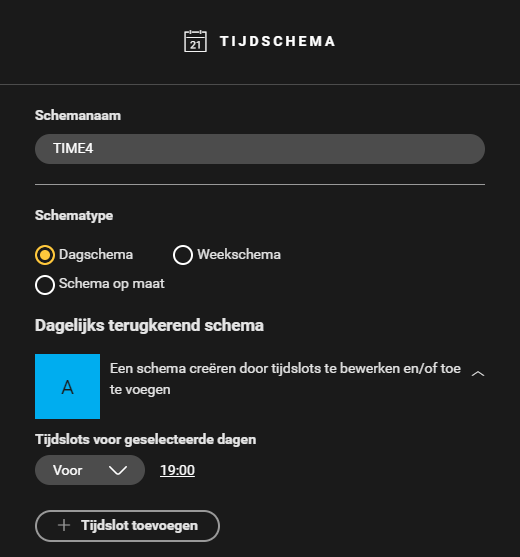

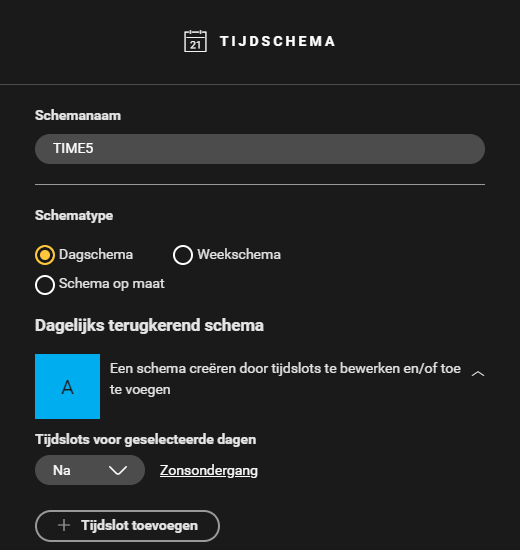

Creëer de volgende tijdschema's:
De voorwaarden creëren
-
Creëer een voorwaarde (
COND1
) die de verlichting activeert vóór zonsopgang en na 7.00 uur. Gebruik de volgende logica:
-
IF (TIME1: Aan/uit = waar) en (TIME2: Aan/uit = waar)
-
THEN LAMP1: Waarde = aan
-
ELSE laat leeg
-
-

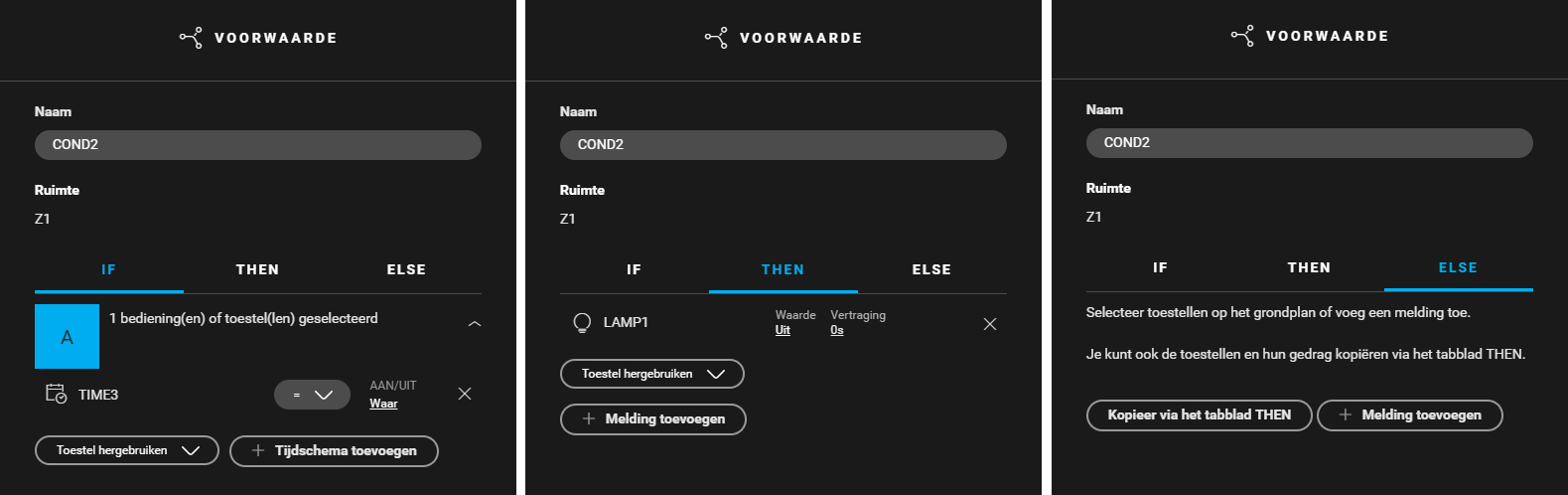

Creëer een voorwaarde (
COND2
) die de verlichting deactiveert bij zonsopgang. Gebruik de volgende logica:
-
IF (TIME3: Aan/uit = waar)
-
THEN LAMP1: Waarde = uit
-
ELSE laat leeg
-
-

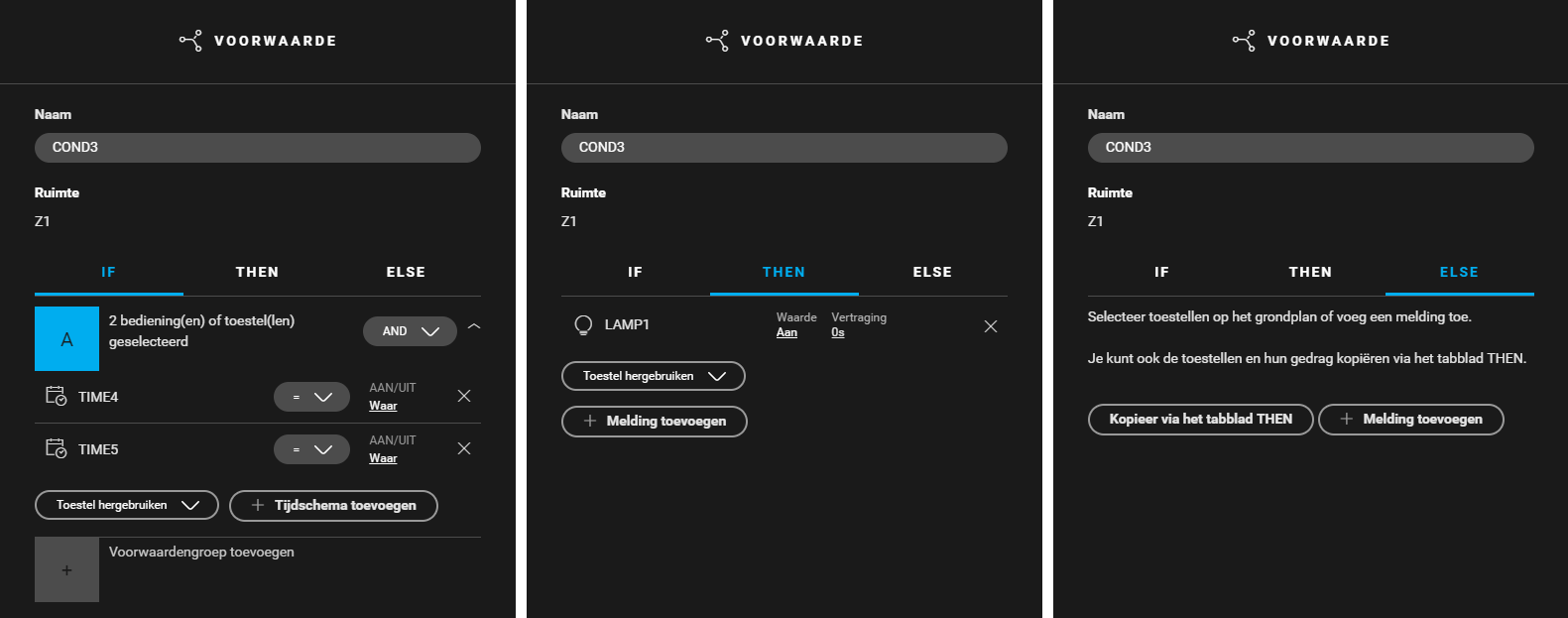

Creëer een voorwaarde (
COND3
) die de verlichting activeert voor 19.00 uur en na zonsondergang. Gebruik de volgende logica:
-
IF (TIME4: Aan/uit = waar) en (TIME5: Aan/uit = waar)
-
THEN LAMP1: Waarde = aan
-
ELSE laat leeg
-
-

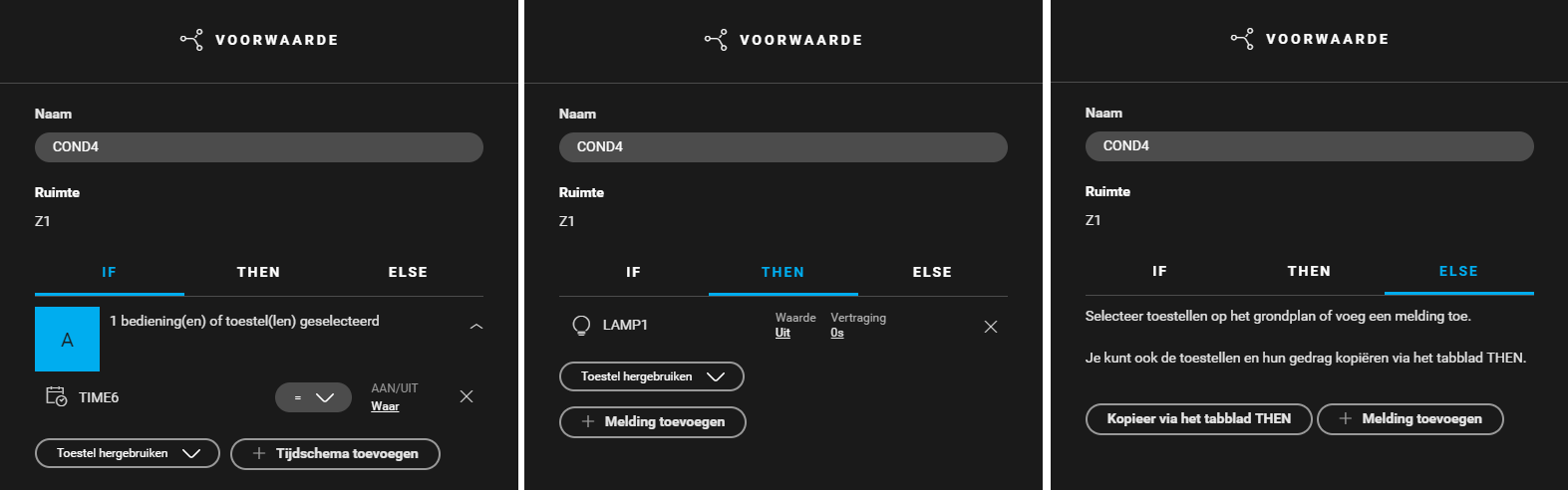

Creëer een voorwaarde (
COND4
) die de verlichting deactiveert om 19.00 uur. Gebruik de volgende logica:
-
IF (TIME6: Aan/uit = waar)
-
THEN LAMP1: Waarde = uit
-
ELSE laat leeg
-

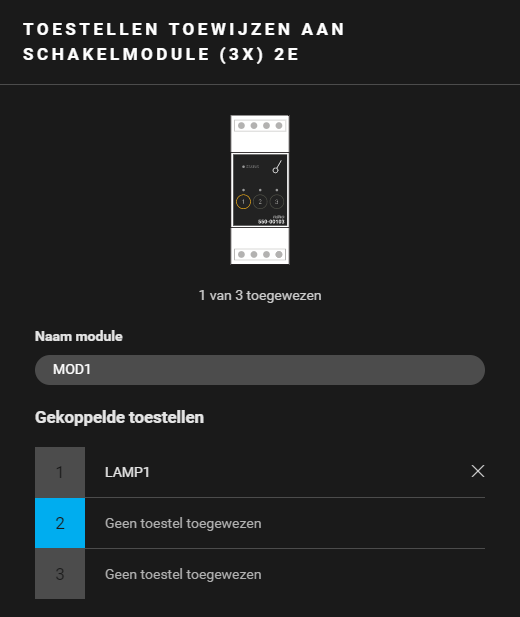

De kast vullen en het toestel adresseren
|
Vul de kast met ... |
en adresseer het volgende toestel ... |
|---|---|
|
een schakelmodule (3X) 2U ( MOD1 ) |
lamp LAMP1. |
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
