Een Bosch warmtepomp laten inspelen op een overschot aan elektriciteit

Use case

Je klant heeft zonnepanelen en een warmtepomp van Bosch die instaat voor de verwarming en/of warm water produceert.

Wanneer er een overschot aan elektriciteit is, zal je klant dat optimaal willen benutten.

Via de solar mode kun je die overtollige elektriciteit inzetten om de warmtepomp zo goed mogelijk te laten werken door de SG-ready contacten van de warmtepomp te gebruiken.


Startpunt

Je hebt de SG-ready contacten van de warmtepomp aangesloten op je Niko Home Control installatie.

Meer informatie over het aansluiten van de contacten vind je op deze pagina in de handleiding Niko Home Control II systeemcomponenten.


Klik hieronder op de gekozen aansluiting om naar de overeenkomstige configuratieprocedure te scrollen:

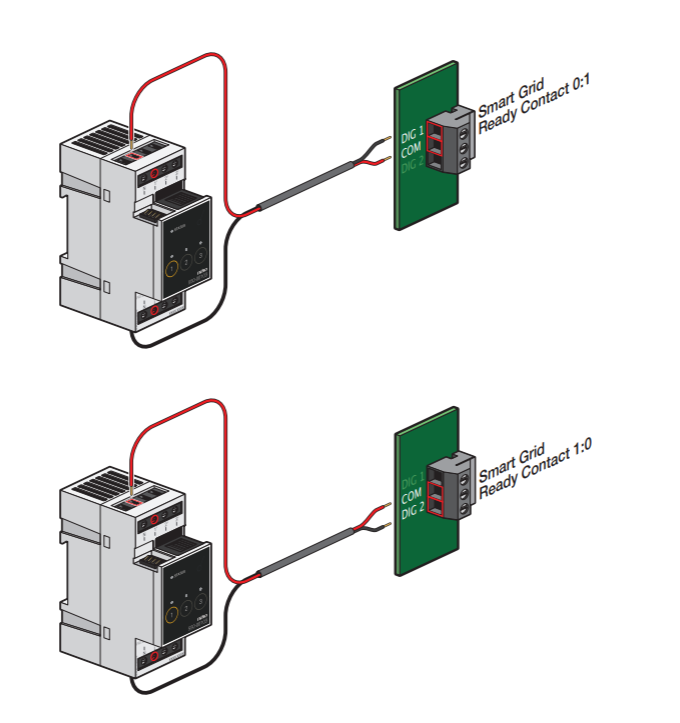

Procedure via schakelmodule

De bedieningen en toestellen creëren
  1. Creëer elk contact.
    In dit voorbeeld sturen we twee contacten aan
    Creëer Contact 1 als 'Ander geschakeld apparaat' (OUT1)
    Creëer Contact 2 als 'Ander geschakeld apparaat' (OUT2)
  2. Creëer virtueel toestel 1 (VIRT1).
  3. Creëer virtueel toestel 2 (VIRT2)
    Via dat toestel kan je een heractiveringsvertraging instellen (een virtuele vlag die we zullen gebruiken om een wachttijd in te stellen nadat de boostmodus is uitgeschakeld voordat ze opnieuw geactiveerd kan worden)



De routine(s) en actie(s) creëren
  1. Creëer de routine Solar mode (ROUT1).
    Stel het volgende gedrag in:
    Selecteer toestellen die geactiveerd moeten worden in solar mode=
    VIRT1 | Buitensporig gebruik: 2500 W | Laatste starttijd: Onwaar | Minimale duur: 1 uur



De voorwaarde creëren

We creëren een voorwaarde om de informatie van de solar mode en virtueel toestel 2 (gebruikt om een heractiveringsvertraging te creëren) te combineren.
Het resultaat van die voorwaarde (THEN & ELSE) zal de warmtepomp aansturen via de Niko Home Control contacten die aangesloten zijn op de SG-ready aansluitingen van de warmtepomp.

  1. Creëer een voorwaarde (COND1):
    IF
    VIRT1= Waar AND VIRT2= Onwaar
    THEN
    OUT1: Waarde = aan
    OUT2: Waarde = aan
    ELSE
    OUT1:Waarde = uit
    OUT2: Waarde = uit
    VIRT 2 Waarde = Waar
    VIRT 2 Waarde = Onwaar Vertraging = 30 m

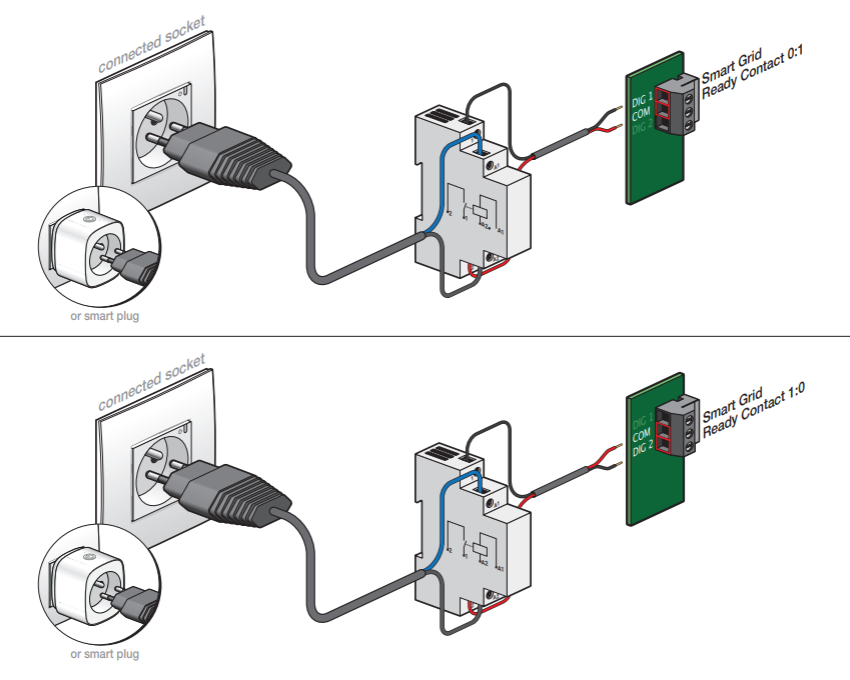

Procedure via geconnecteerde stopcontacten of slimme stekkers

De bedieningen en toestellen creëren
  1. Creëer elk stopcontact.
    In dit voorbeeld sturen we twee stopcontacten aan:
    Creëer stopcontact 1 als 'Geconnecteerd stopcontact' of 'Slimme stekker' (SOCK 1)
    Creëer stopcontact 2 als 'Geconnecteerd stopcontact' of 'Slimme stekker' (SOCK 2)
  2. Creëer virtueel toestel 1 (VIRT1).
  3. Creëer virtueel toestel 2 (VIRT2)
    Via dat toestel kan je een heractiveringsvertraging instellen (een virtuele vlag die we zullen gebruiken om een wachttijd in te stellen nadat de boostmodus is uitgeschakeld voordat ze opnieuw geactiveerd kan worden)




De routine(s) en actie(s) creëren
  1. Creëer de routine Solar mode (ROUT1).
    Stel het volgende gedrag in:
    Selecteer toestellen die geactiveerd moeten worden in solar mode=
    VIRT1 | Buitensporig gebruik: 2500 W | Laatste starttijd: Onwaar | Minimale duur: 1 uur


De voorwaarde creëren

We creëren een voorwaarde om de informatie van de solar mode en virtueel toestel 2 (gebruikt om een heractiveringsvertraging te creëren) te combineren.
Het resultaat van die voorwaarde (THEN & ELSE) zal de warmtepomp aansturen via de Niko Home Control stopcontacten die aangesloten zijn op de SG-ready aansluitingen van de warmtepomp.

  1. Creëer een voorwaarde (COND1):
    IF
    VIRT1= Waar AND VIRT2= Onwaar
    THEN
    SOCK 1: Waarde = aan
    SOCK 2: Waarde = aan
    ELSE
    SOCK 1: Waarde = uit
    SOCK 2: Waarde = uit
    VIRT 2 Waarde = Waar
    VIRT 2 Waarde = Onwaar Vertraging = 30 m

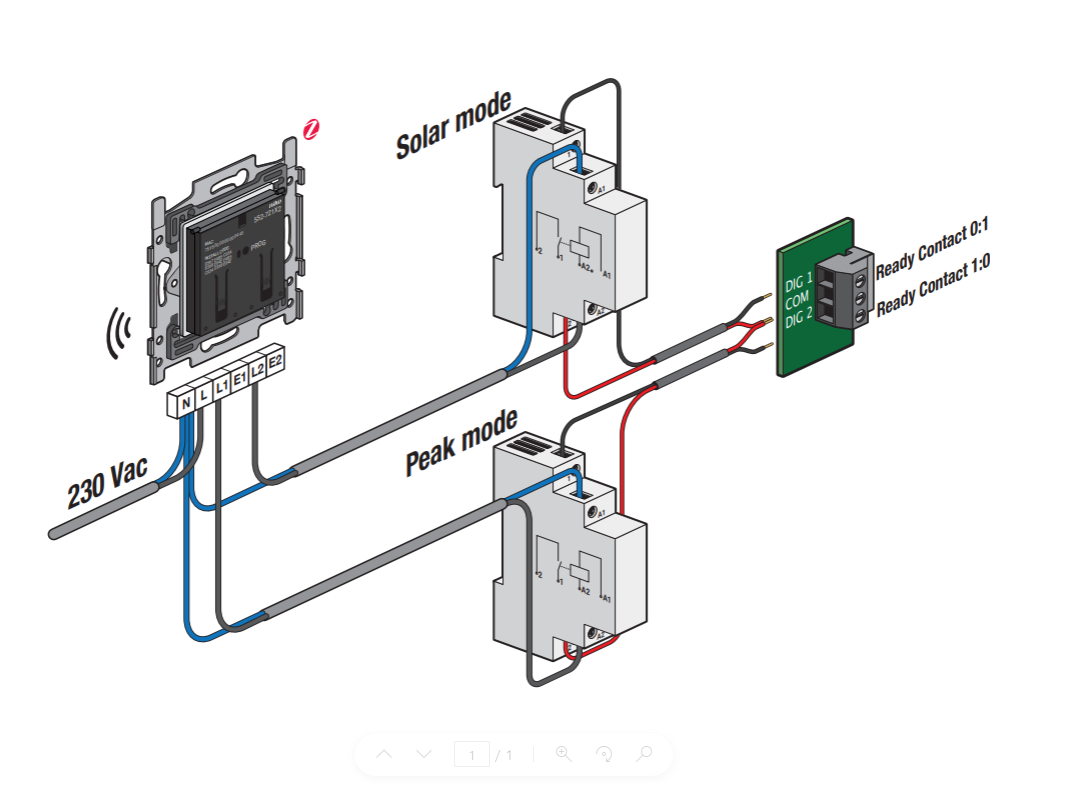

Procedure via geconnecteerde tweevoudige schakelaar

De bedieningen en toestellen creëren
  1. Creëer het/de volgende toestel(len).
    In dit voorbeeld sturen we twee contacten aan van een geconnecteerde tweevoudige schakelaar, Zigbee.
    Voeg een 'Geconnecteerde tweevoudige schakelaar, Zigbee' toe
  2. Wijzig de naam van de verlichting
    Wijzig de naam 'Verlichting' naar Contact 1 (CONT1)
    Wijzig de naam 'Verlichting 1' naar Contact 2 (CONT2)
  3. Verwijder de basisacties tussen de verlichting en de schakelaar.
    Verwijder de basisactie 'Verlichting'
    Verwijder basisactie 'Verlichting 1'
  4. Creëer virtueel toestel 1 (VIRT1).
  5. Creëer virtueel toestel 2 (VIRT2)
    Via dat toestel kan je een heractiveringsvertraging instellen (een virtuele vlag die we zullen gebruiken om een wachttijd in te stellen nadat de boostmodus is uitgeschakeld voordat ze opnieuw geactiveerd kan worden)



De routine(s) en actie(s) creëren
  1. Creëer de routine Solar mode (ROUT1).
    Stel het volgende gedrag in:
    Selecteer toestellen die geactiveerd moeten worden in solar mode=
    VIRT1 | Buitensporig gebruik: 2500 W | Laatste starttijd: Onwaar | Minimale duur: 1 uur


De voorwaarde creëren

We creëren een voorwaarde om de informatie van de solar mode en virtueel toestel 2 (gebruikt om een heractiveringsvertraging te creëren) te combineren.
Het resultaat van die voorwaarde (THEN & ELSE) zal de warmtepomp aansturen via de Niko Home Control contacten die aangesloten zijn op de SG-ready aansluitingen van de warmtepomp.

  1. Creëer een voorwaarde (COND1):
    IF
    VIRT1= Waar AND VIRT2= Onwaar
    THEN
    CONT
    1: Waarde = aan
    CONT2: Waarde = aan
    ELSE
    CONT1: Waarde = uit
    CONT2: Waarde = uit
    VIRT 2 Waarde = Waar
    VIRT 2 Waarde = Onwaar Vertraging = 30 m


Voorbeelden

via een schakelmodule

Klik hier om het programmeervoorbeeld te downloaden.
(FPE_031_218_01.nhc2-bestand).

via geconnecteerde stopcontacten of slimme stekkers

Klik hier om het programmeervoorbeeld te downloaden.
(FPE_031_218_02.nhc2-bestand).

via een geconnecteerde tweevoudige schakelaar

Klik hier om het programmeervoorbeeld te downloaden.
(FPE_031_218_03.nhc2-bestand).
