Een lamp dimmen met een vast tijdschema en een binnenbewegingsmelder

Use case

Je klant wil de lichtsterkte van een lamp aanpassen volgens een vast tijdschema. De lamp wordt geactiveerd door beweging die een binnenbewegingsmelder detecteert.

Van ...	wordt de lichtsterkte van de lamp ingesteld op ...
zonsopgang tot zonsondergang	30%.
zonsondergang tot zonsopgang	100%.

Procedure

De bedieningen, het toestel en het tijdschema creëren

Creëer een binnenbewegingsmelder (DET1).
Creëer een dimbare lamp (LAMP1).
Creëer een virtueel toestel (VIRT1).

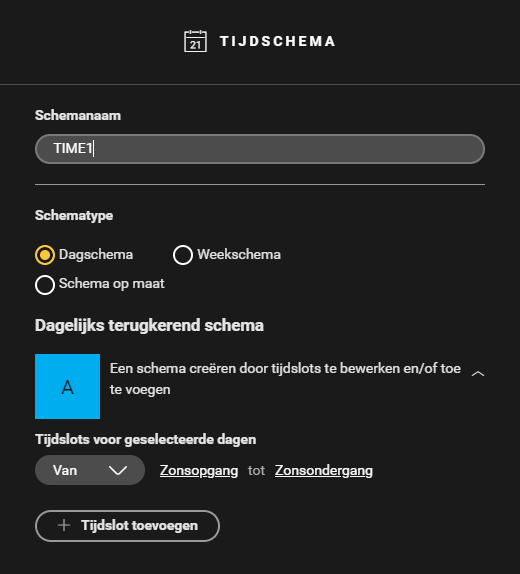

Creëer een dagelijks tijdschema (TIME1) van zonsopgang tot zonsondergang.

De routine creëren

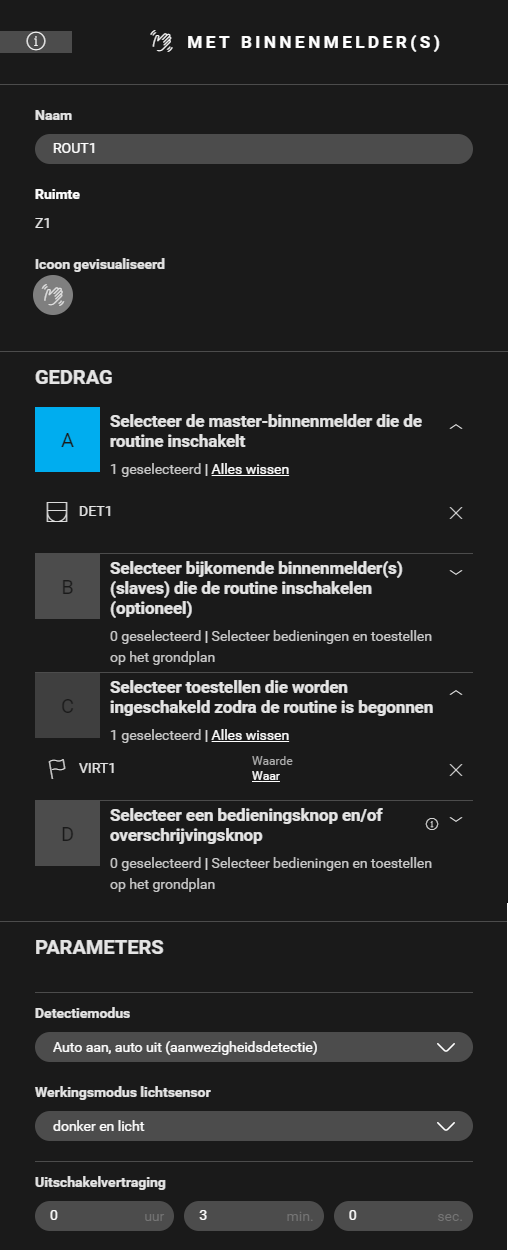

Creëer een routine Bewegingsdetectie met binnenmelder(s) (ROUT1).

Configureer het volgende gedrag:
- master melder die de routine inschakelt: binnenbewegingsmelder (DET1)
- toestel dat wordt ingeschakeld wanneer de routine is begonnen: VIRT1: Waarde = waar
Stel de parameter uitschakelvertraging in

De routine Bewegingsdetectie met binnenmelder(s) heeft een toestel nodig om in te schakelen. Daarvoor wordt het virtuele toestel (VIRT1) gebruikt.

De voorwaarden creëren

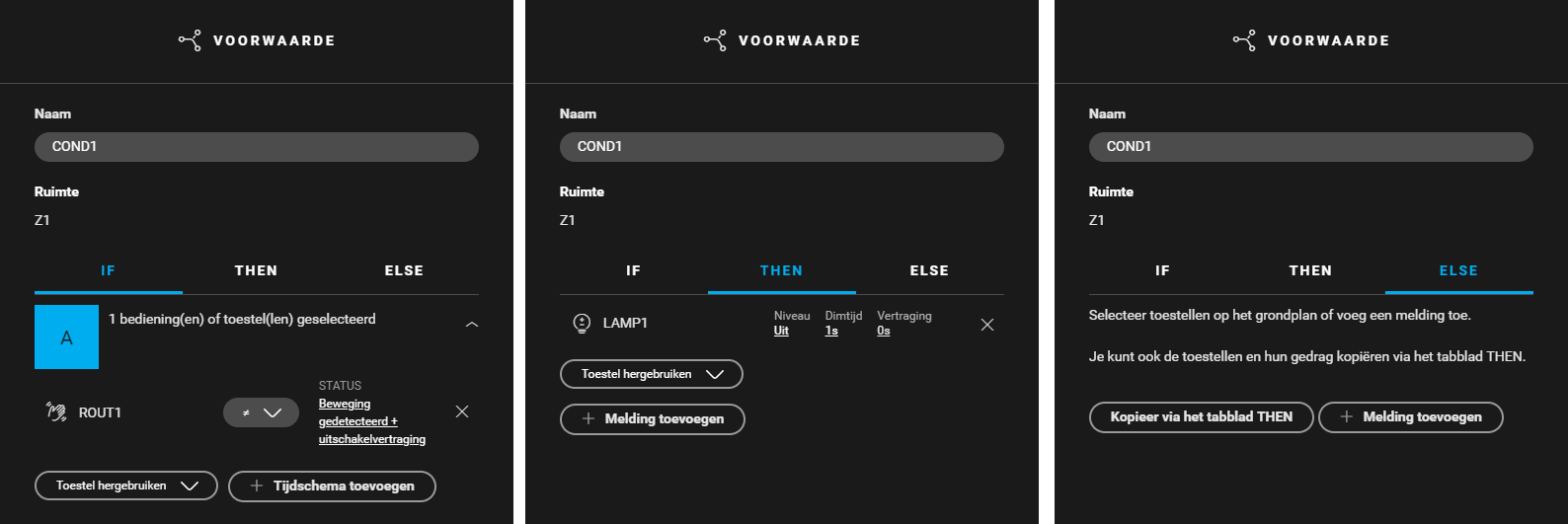

Creëer een voorwaarde (COND1) voor het uitschakelen van de lamp wanneer er geen beweging wordt gedetecteerd binnen de uitschakelvertraging die in de parameters van de melder is ingesteld. Gebruik de volgende logica:
- IF ROUT1: Status = beweging gedetecteerd + uitschakelvertraging
- THEN LAMP1: Niveau = uit
- ELSE laat leeg
Creëer een voorwaarde (COND2) om de lampsterkste van zonsondergang tot zonsopgang in te stellen op 100%. Gebruik de volgende logica:
- IF (TIME1: Aan/Uit = onwaar) en (ROUT1: Status = beweging gedetecteerd + uitschakelvertraging)
- THEN LAMP1: Niveau = aan
- ELSE laat leeg

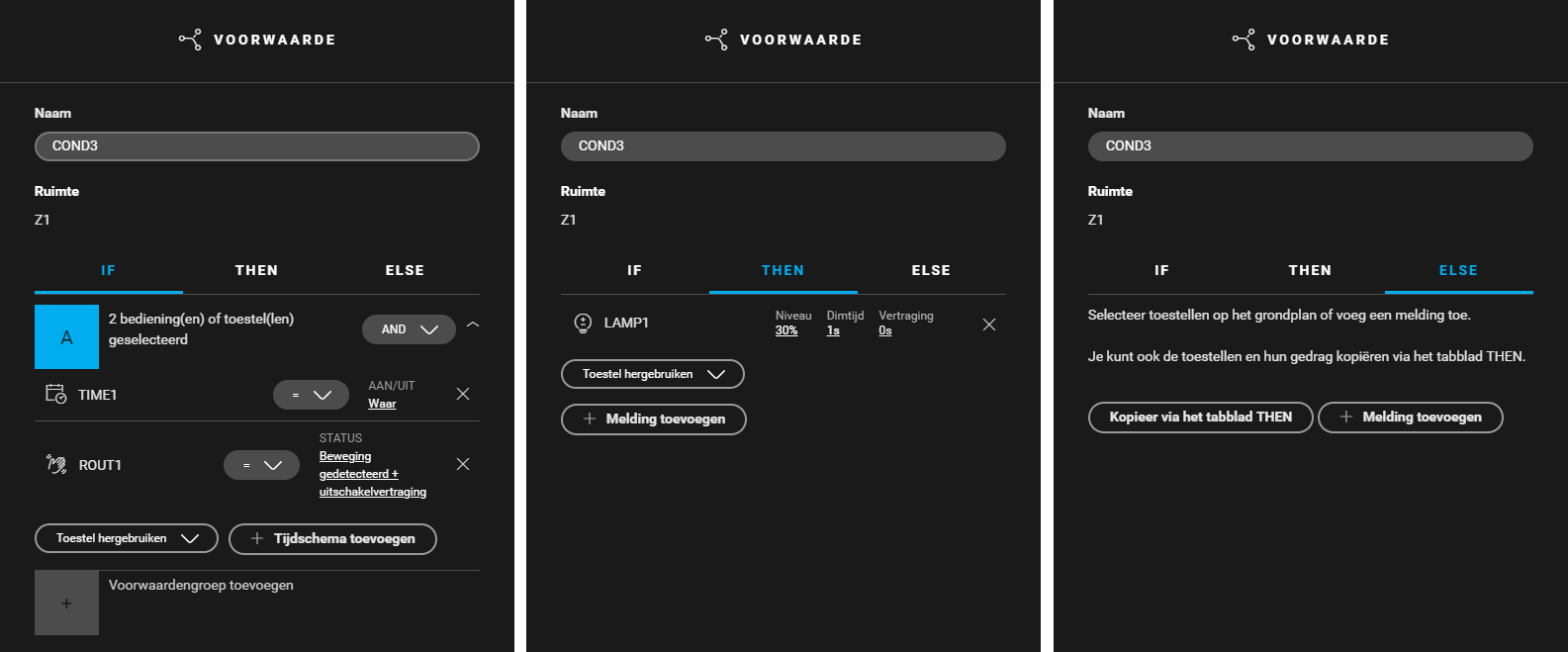

Creëer een voorwaarde (COND3) om de lampsterkste van zonsopgang tot zonsondergang in te stellen op 30%. Gebruik de volgende logica:
- IF (TIME1: Aan/uit = waar) en (ROUT1: Status = beweging gedetecteerd + uitschakelvertraging)
- THEN LAMP1: Niveau = 30%
- ELSE laat leeg

Je kan deze use case niet creëren met maar 2 voorwaarden.

De kast vullen en het toestel adresseren

Vul de kast met ...	en adresseer het volgende toestel ...
een universele dimmodule 4U (MOD1)	de lamp LAMP1.

Voorbeeld

Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
