Use case
Je klant wil de verlichting en ventilatie in een toiletruimte automatisch aansturen met een minimelder.
Wanneer er beweging wordt gedetecteerd:
-
wordt de verlichting geactiveerd. De verlichting wordt 1 min. na de laatste gedetecteerde beweging gedeactiveerd.
-
wordt de schakelventilator na 5 min. geactiveerd. De geschakelde ventilator wordt 1 min. na de laatste gedetecteerde beweging gedeactiveerd. Op die manier wordt de ventilator niet geactiveerd wanneer iemand minder dan 5 min. in de toiletruimte is.
Procedure
De bedieningen en toestellen creëren
-
Creëer een minimelder (DET1)
-
Creëer de volgende toestellen:
-
een virtueel toestel (VIRT1)
-
een lamp (LAMP1)
-
een geschakelde ventilator (FAN1)
-
De routine creëren

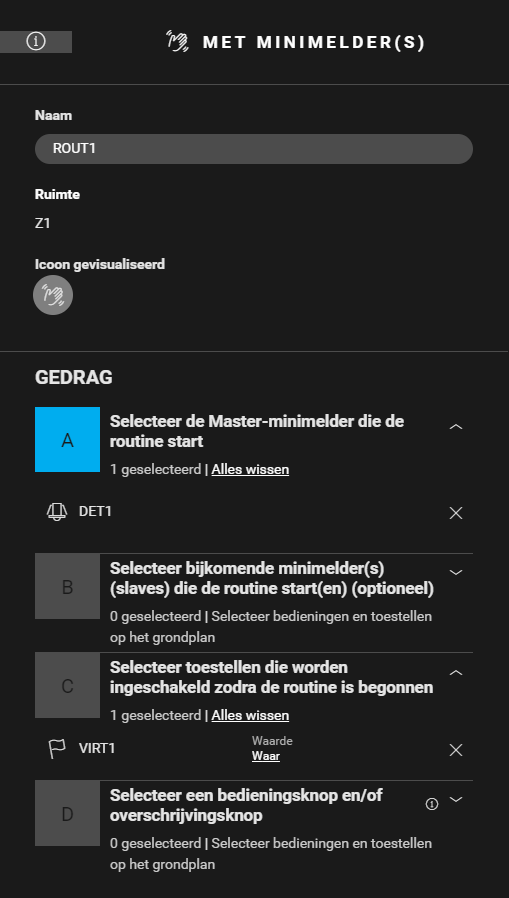

Creëer een routine Bewegingsdetectie met minimelder(s) (ROUT1) om het virtuele toestel (VIRT1) te activeren. Configureer het volgende gedrag:
-
Master-minimelder die de routine start: DET1
-
Toestel dat wordt ingeschakeld zodra de routine is begonnen: VIRT1: Waarde = waar
De voorwaarde creëren

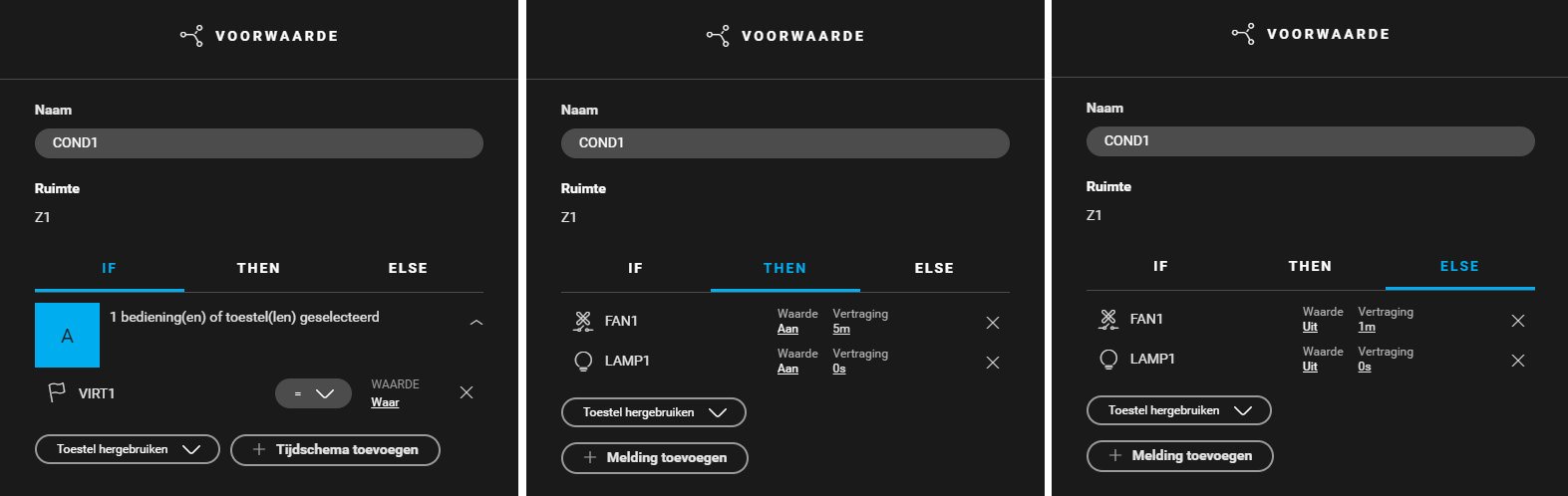

Creëer een voorwaarde (COND1) die LAMP1 meteen en FAN1 na 5 min. activeert, en beide 1 min. na de laatste gedetecteerde beweging deactiveert. Gebruik de volgende logica:
-
IF (VIRT1: Waarde = waar)
-
THEN (LAMP1: Waarde = aan, Vertraging = 0 s) en (FAN1: Waarde = aan, Vertraging = 5 min)
-
ELSE (LAMP1: Waarde = uit, Vertraging = 0 s) en (FAN1: Waarde = uit, Vertraging = 1 min)
De kast vullen en toestellen adresseren
|
Vul de kast met ... |
en adresseer de volgende toestellen ... |
|---|---|
|
een schakelmodule (3X) 2U ( MOD1 ) |
|
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
