Verwarming en koeling + thermostaat stuurt warmtepomp aan
Use case
Je klant heeft een verwarmings- en koelsysteem met 5 zones in combinatie met een warmtepomp. Elke zone is uitgerust met een zone ventiel dat wordt aangestuurd door een thermostaat.
De warmtepomp stuurt de verwarming en koeling van woning aan, via de thermostaten.
De thermostaten kunnen geschakeld worden van "koelen" naar "Prog 1".
Je kunt ook drukknoppen met led(s) en comfortsensoren gebruiken in plaats van thermostaten, of een combinatie van beide.
Procedure
De bedieningen en toestellen creëren
Creëer de thermostaten (THT1 tot THT5).
Creëer een digitale sensor (SENS1).
Creëer de zoneventielen (VALVE1 tot VALVE5).
Creëer een verwarmings-/koelsysteem (H/C1 en H/C2).
(optioneel) Creëer een circulatiepomp (PUMP1).
Als de installatie geen circulatiepomp heeft, hoeft die niet geconfigureerd te worden in de software.
De routine creëren

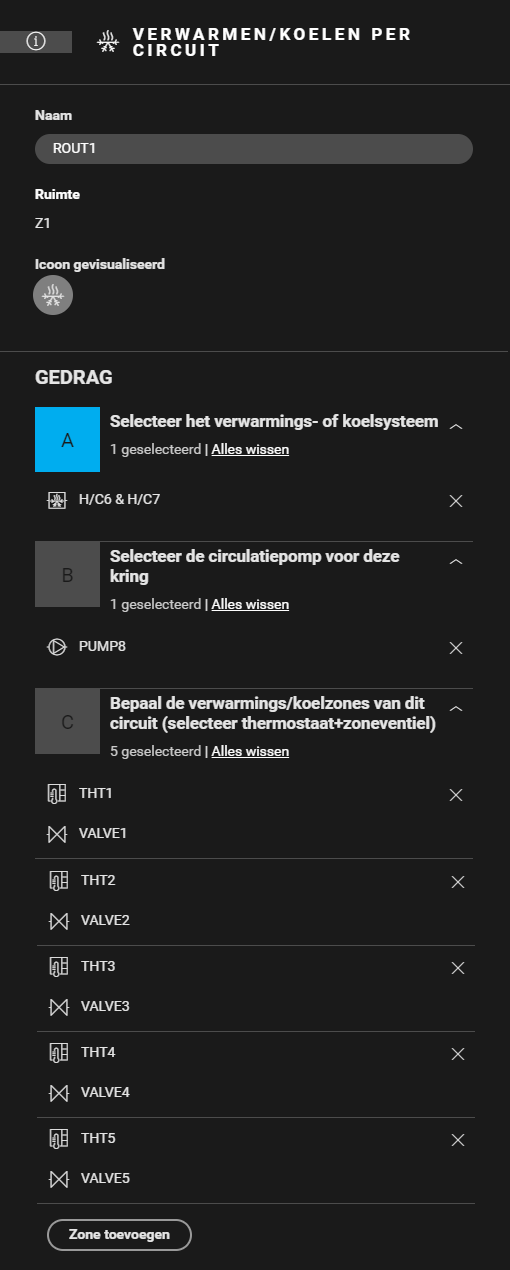

Creëer een routine Verwarmen/koelen per circuit (ROUT1). Gebruik het volgende gedrag:
Selecteer het verwarmings-/koelsysteem (H/C1 en H/C2).
(optioneel) Selecteer de circulatiepomp (PUMP1).
Bepaal de verwarmings-/koelzones. Combineer de juiste thermostaat met het corresponderende zoneventiel (THT1 en VALVE1, THT2 en VALVE2, ...).
(optioneel) Creëer meldingen.
De voorwaarde creëren

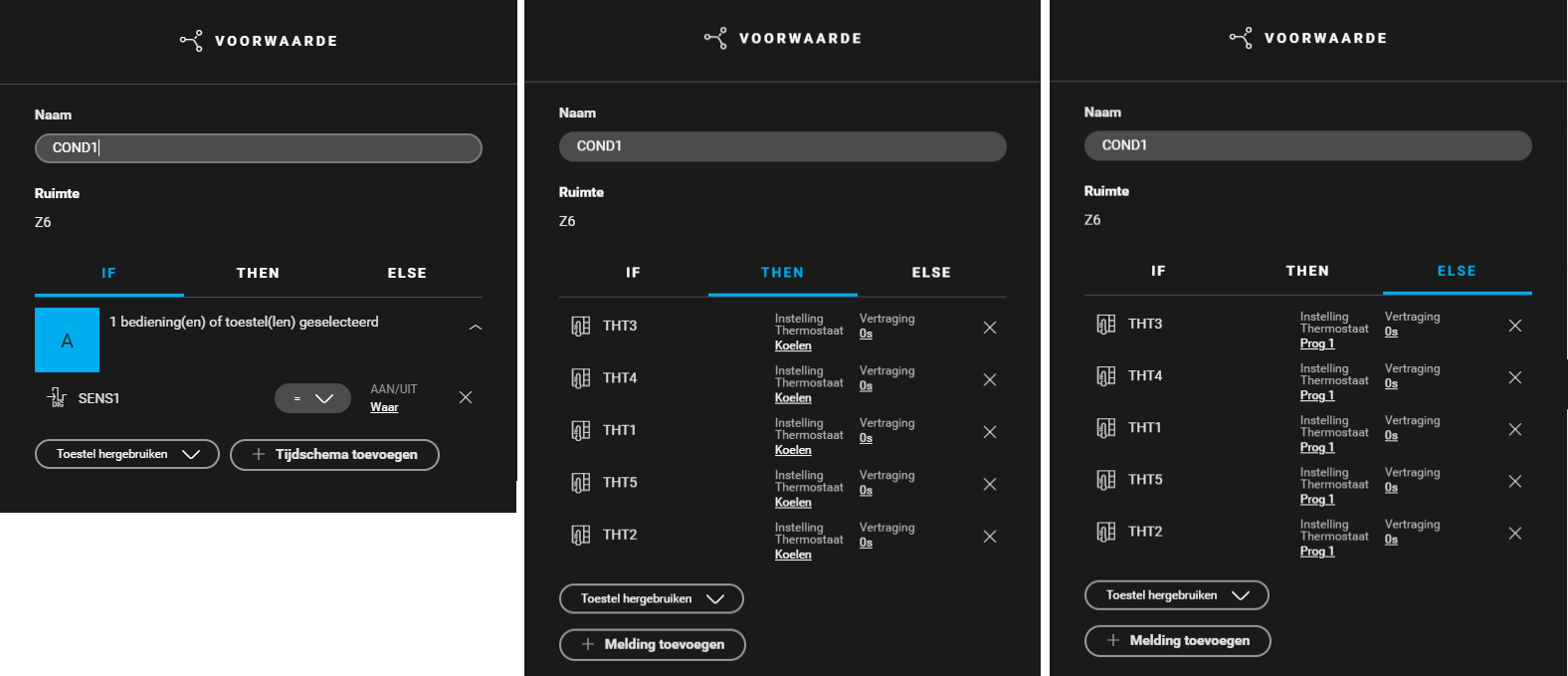

Creëer een voorwaarde (COND1) voor de warmtepomp (digitale sensor) om de thermostaten te sturen. Gebruik de volgende logica:
IF SENS1 = waar
THEN THT1 tot THT5: Instelling thermostaat = KOELEN
ELSE THT1 tot THT5: Instelling thermostaat = Prog 1
De kast vullen en de toestellen adresseren
Je kan maar vier zoneventielen adresseren aan een verwarmings- of koelingsmodule 4U. Contact 5 van de module is een H/C-contact.
Adresseer het verwarmings-/koelingssysteem altijd aan de eerste verwarmings- of koelingsmodule in de kast (contact 5).
Vul de kast met ... | en adresseer de volgende toestellen ... |
|---|---|

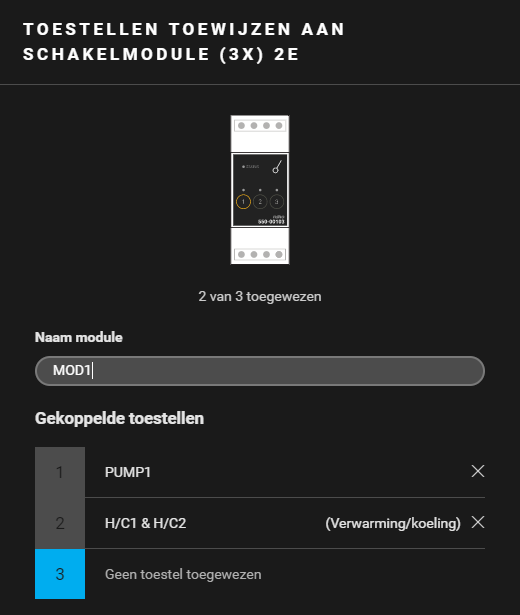

een schakelmodule (3x) 2U (MOD1) |
|

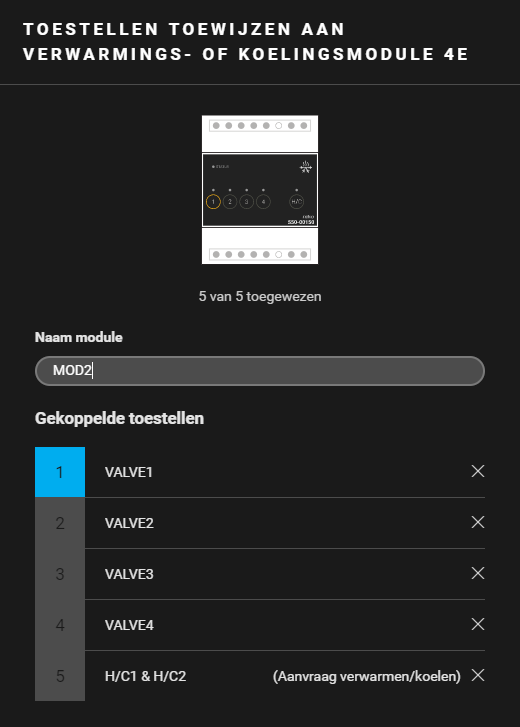

een verwarmings- of koelingsmodule 4U (MOD2) |
|

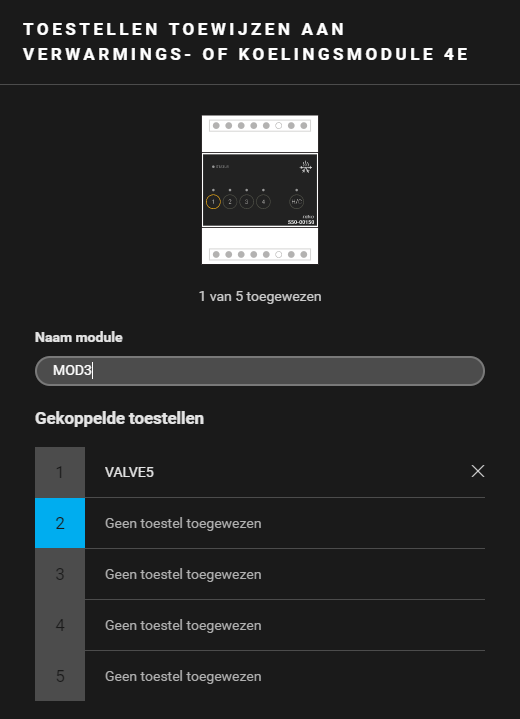

een verwarmings- of koelingsmodule 4U (MOD3) | het zoneventiel VALVE5. |
een digitale sensormodule (MOD4) | de digitale sensor SENS1. |
(*) Dit contact wordt niet fysiek gebruikt in de installatie.
(**) Dit contact wordt gebruikt om de warmtepomp te schakelen van koelen naar verwarmen.
(***) Het contact sluit wanneer een van de thermostaten verwarming of koeling vraagt.
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
