Use case
Je klant heeft een elektrisch verwarmingssysteem met 4 zones. Elke zone is uitgerust met een elektrische verwarming die wordt aangestuurd door een thermostaat.
Je kunt ook drukknoppen met led(s) en comfortsensoren gebruiken in plaats van thermostaten, of een combinatie van beide.
Procedure
De bedieningen en toestellen creëren
-
Creëer de thermostaten (THT1 tot THT2).
-
Creëer de elektrische verwarmingen (HEAT1 en HEAT2).
De routine creëren

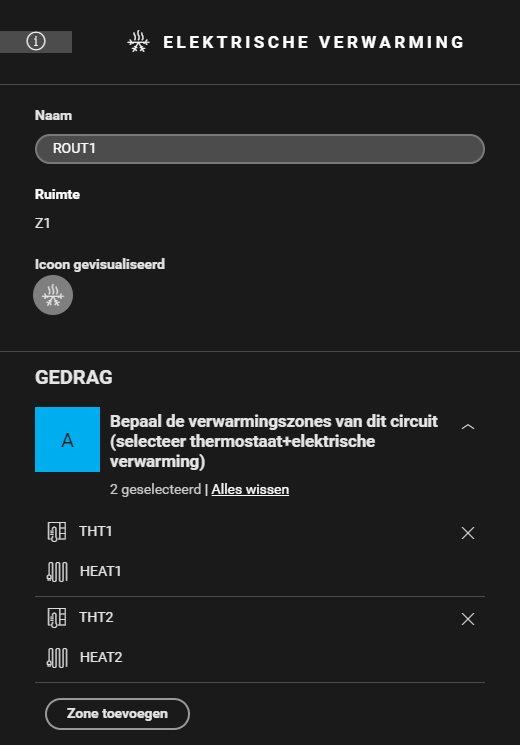

Creëer een routine Elektrische verwarming (ROUT1). Gebruik het volgende gedrag, selecteer de elektrische verwarming en corresponderende thermostaat per zone (THT1 en HEAT1, THT2 en HEAT2).

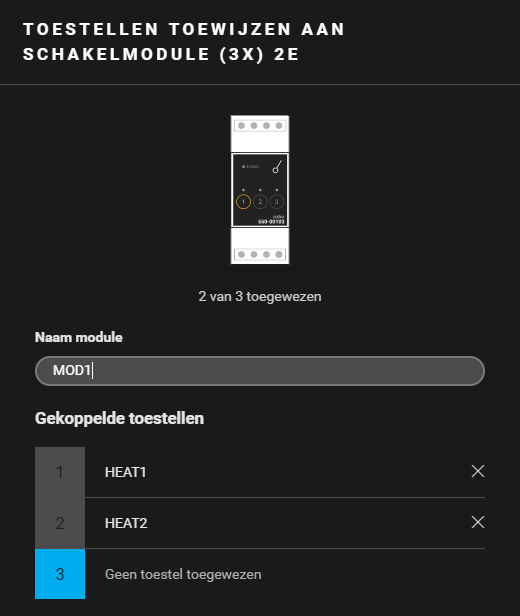

De kast vullen en de toestellen adresseren
|
Vul de kast met ... |
en adresseer de volgende toestellen ... |
|---|---|
|
een schakelmodule (3x) 2U (MOD1) (*) |
|
(*) In dit voorbeeld wordt een schakelmodule (550-00103 of 550-00106) gebruikt. Je kan ook een verwarmings- of koelingsmodule (550-00150) gebruiken.
Voorbeeld
Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
