Toegangscontrole met een gong, een deurslot en een extra belknop

Use case

Je klant wil de videobuitenpost, met 1 verlichte aanraaktoets en een extra belknop, koppelen aan het touchscreen en/of de app. De installatie is uitgerust met een elektrisch deurslot en een gong.

Procedure

De bedieningen en de elementen van de toegangscontrole creëren

Creëer een videobuitenpost met 1 verlichte aanraaktoets (VDS1).
Creëer een drukknopinterface als belknop (=extra bel) (PB1).
Creëer een deurslot (LOCK1).
Creëer een gong (CHIME1).

Je kan ook een enkelvoudige drukknop (met led) gebruiken als extra belknop. In dit geval is de drukknop rechtstreeks op de bus aangesloten.
Wanneer je een drukknopinterface (550-20000) gebruikt als extra belknop in de programmeersoftware, kun je de extra inputs niet gebruiken om andere toestellen te bedienen. Fysiek is slechts 1 input aangesloten op de bus. De overige 3 worden niet gebruikt.

De routines creëren

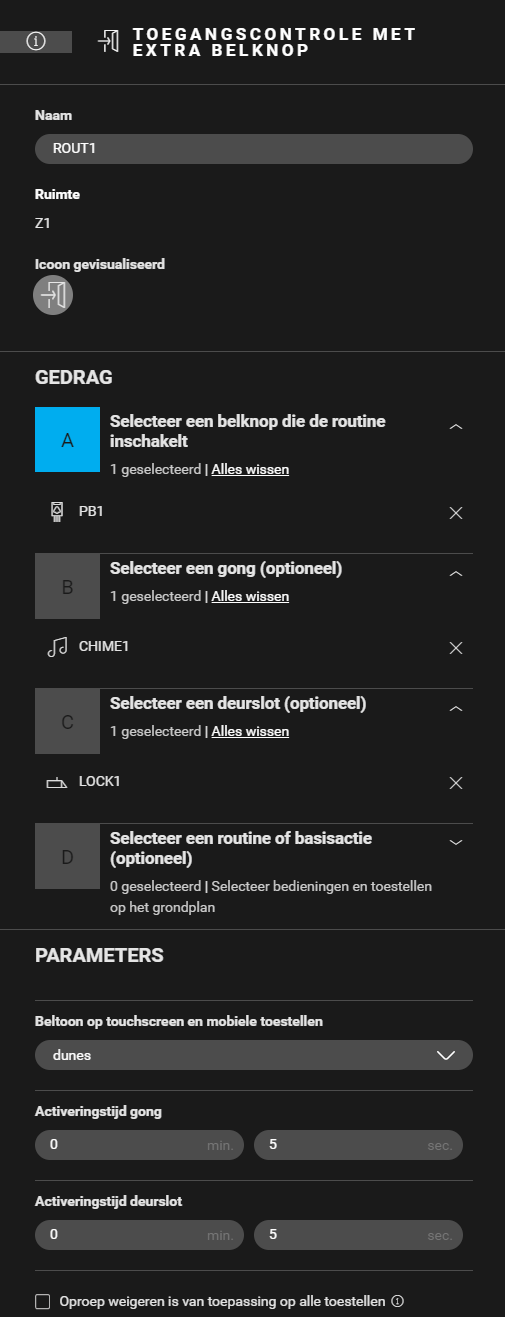

Creëer een routine Toegangscontrole met extra belknop (ROUT1). Configureer het volgende gedrag:
- Selecteer de extra belknop (PB1)
- Selecteer de gong.
- Selecteer het deurslot.
- (optioneel) Selecteer in de parameters een andere beltoon en bepaal de duur van zowel de gong als het deurslot.

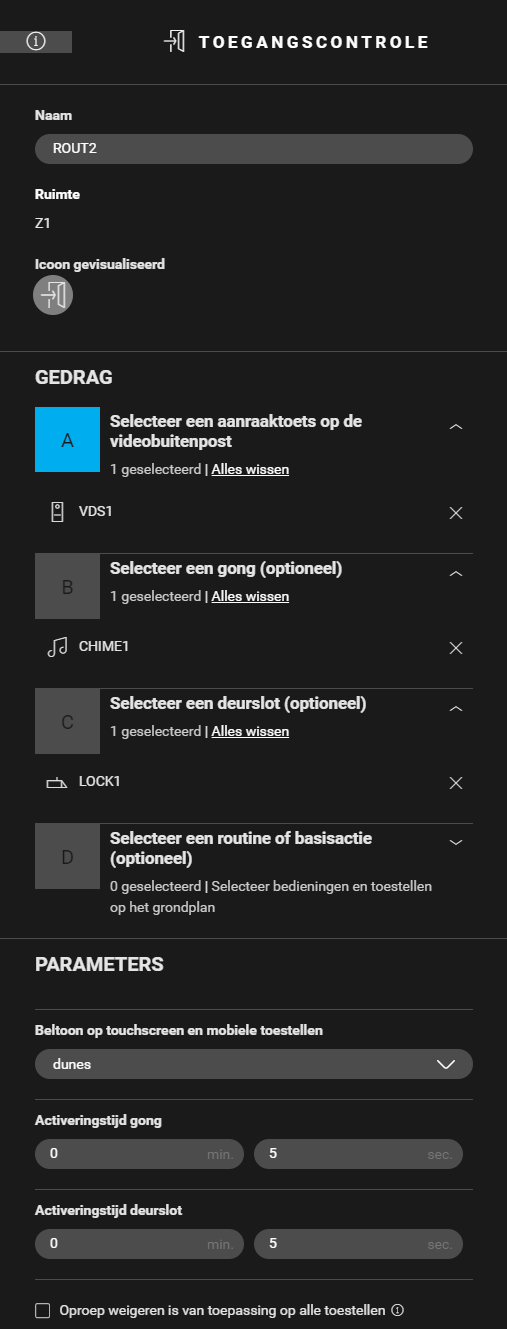

Creëer een routine Toegangscontrole (ROUT2) voor de beltoets op de videobuitenpost. Configureer het volgende gedrag:
- Selecteer de videobuitenpost (VDS1).
- Selecteer de gong.
- Selecteer het deurslot.
- (optioneel) Selecteer in de parameters een andere beltoon en bepaal de duur van zowel de gong als het deurslot.

Oproepen die afkomstig zijn van de extra belknop komen enkel op het touchscreen, niet in de app.

Oproepen die afkomstig zijn van de videobuitenpost komen zowel op het touchscreen als in de app.

Het touchscreenprofiel bewerken

Om de oproep te beantwoorden met het touchscreen, moet je de functionaliteit toegangscontrole in het touchscreenprofiel inschakelen. Je vindt het touchscreenprofiel/de touchscreenprofielen in het menu Dashboard.

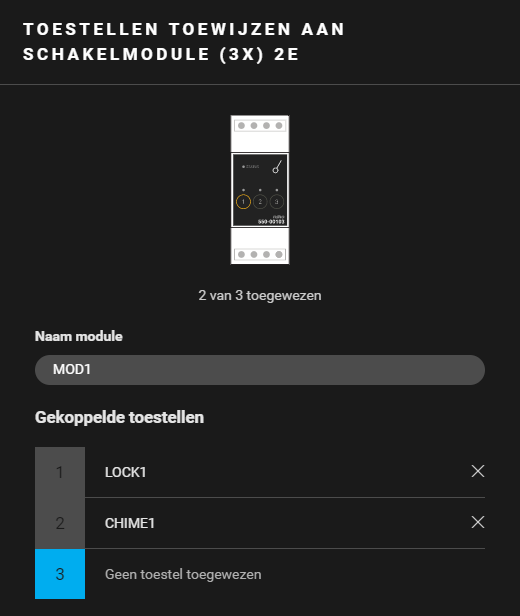

De kast vullen en de toestellen adresseren

Vul de kast met ...	en adresseer de volgende toestellen ...
een schakelmodule (3X) 2U (MOD1)	het deurslot (LOCK1) de gong (CHIME1)

Voorbeeld

Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
