Toegangscontrole met een gong, een deurslot en automatische verlichting

Use case

Je klant wil de videobuitenpost, met 1 verlichte aanraaktoets, koppelen aan het touchscreen. De installatie is uitgerust met een elektrisch deurslot en een gong. Wanneer er iemand aanbelt, wordt de buitenverlichting geactiveerd. De lamp kan ook bediend worden met het touchscreen en tijdens de oproep. Wanneer de oproep wordt beëindigd, blijft de buitenverlichting nog 1 min. branden.


Procedure

De bediening, de elementen van de toegangscontrole, het toestel en de basisactie creëren

  1. Creëer een videobuitenpost met 1 verlichte aanraaktoets (VDS1).

  2. Creëer een deurslot (LOCK1).

  3. Creëer een gong (CHIME1).

  4. Creëer de buitenverlichting (LAMP1).

  5. Creëer een basisactie (BASIC1) om de buitenverlichting te bedienen met het touchscreen. Vink de parameter "De basisactie verschijnt enkel in de app en/of op het touchscreen" aan.

https://s3-eu-west-1.amazonaws.com/guideimages/Screenshots/V2.9/NL/SPE_016_213_01.png

De voorwaarde creëren

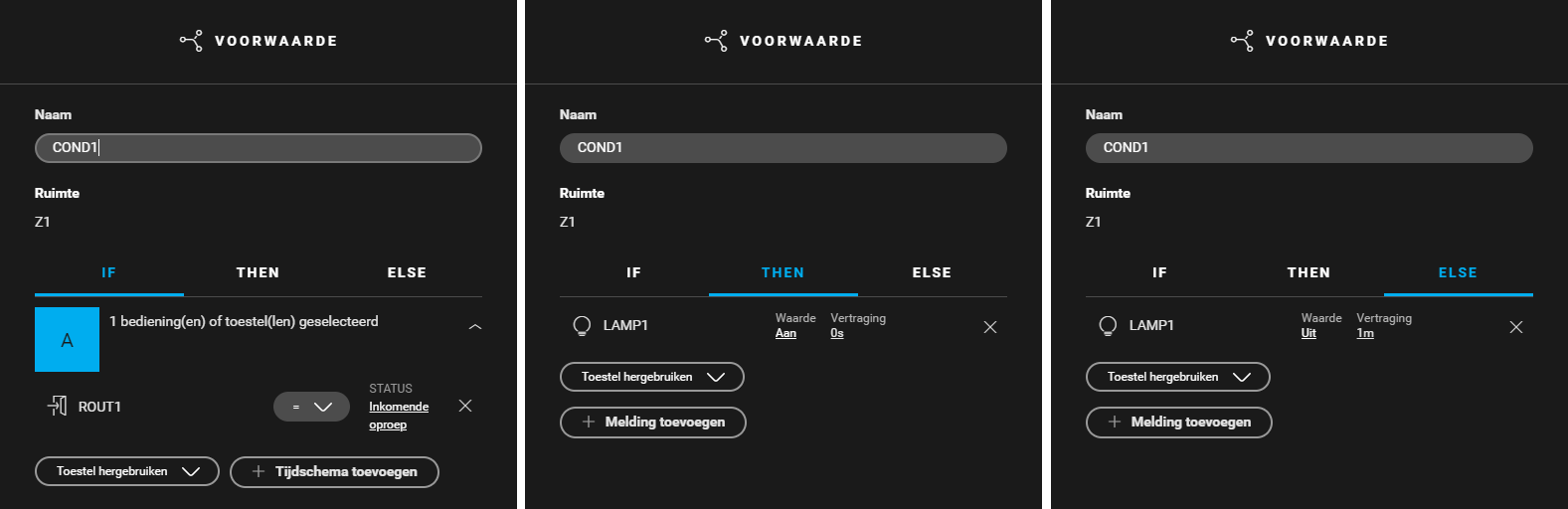

Creëer een voorwaarde (COND1) om de buitenverlichting aan te sturen wanneer er iemand aanbelt. Gebruik de volgende logica:

  • IF ROUT1: Status = inkomende oproep

  • THEN  LAMP1: Waarde = aan

  • ELSE  LAMP1: Waarde = uit, Vertraging = 1 m


https://s3-eu-west-1.amazonaws.com/guideimages/Screenshots/V2.9/NL/SPE_016_213_02.png

De vertraging die in de ELSE-clausule is ingesteld, geeft de bezoeker de tijd om weg te gaan van de voordeur terwijl de buitenverlichting nog brandt.

De routine creëren

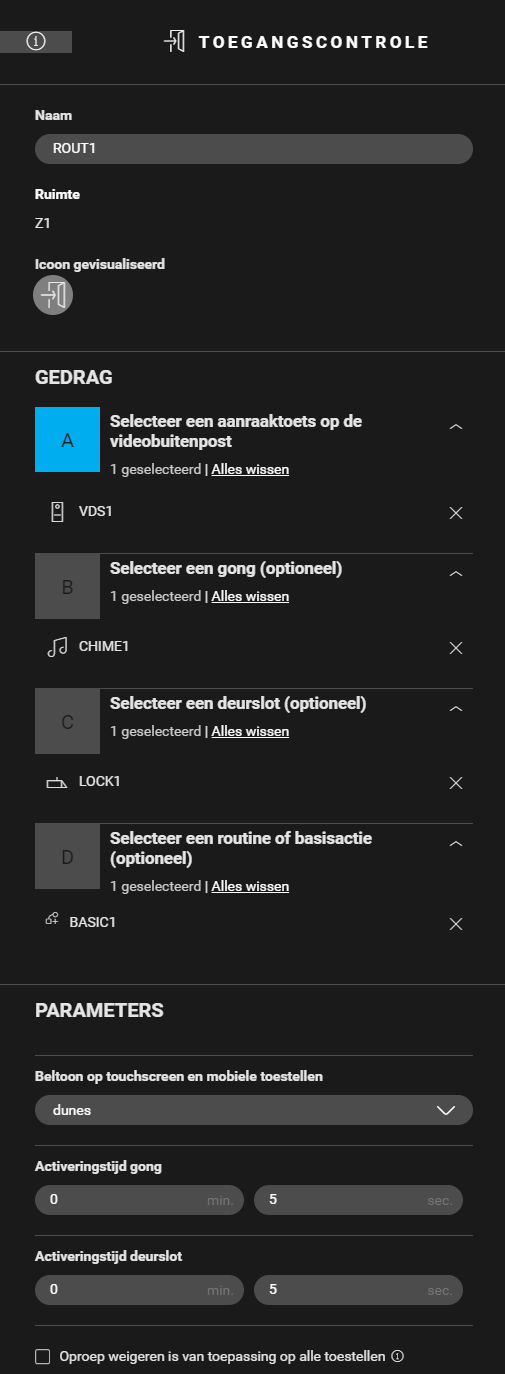

Creëer een routine Toegangscontrole (ROUT1). Configureer het volgende gedrag:

  • Selecteer de toets op de videobuitenpost

  • Selecteer de gong.

  • Selecteer het deurslot.

  • Selecteer de basisactie die de buitenverlichting aanstuurt (BASIC1).

  • (optioneel) Selecteer in de parameters een andere beltoon en bepaal de duur van zowel de gong als het deurslot.


https://s3-eu-west-1.amazonaws.com/guideimages/Screenshots/V2.9/NL/SPE_016_213_03.png

Het touchscreenprofiel bewerken

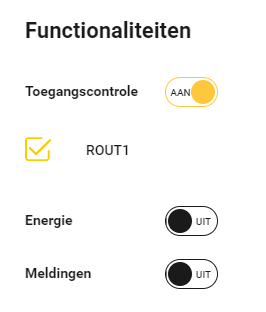

Om de oproep te beantwoorden met het touchscreen, moet je de functionaliteit toegangscontrole in het touchscreenprofiel inschakelen. Je vindt het touchscreenprofiel/de touchscreenprofielen in het menu Dashboard.

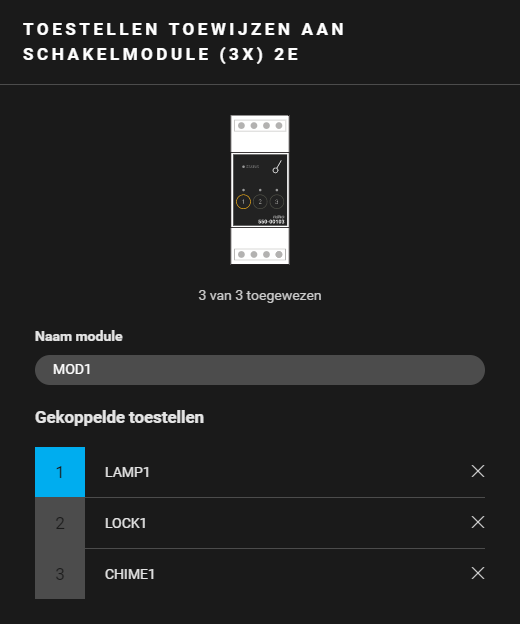

De kast vullen en het toestel adresseren

Vul de kast met ...

en adresseer de volgende toestellen ...

een schakelmodule (3X) 2U (

MOD1

)

  • de buitenverlichting (LAMP1)

  • het deurslot (LOCK1)

  • de gong (CHIME1)



Voorbeeld

Klik hier om het programmeervoorbeeld (nhc2-bestand) te downloaden.
