Lijst van symbolen
Inputs
| enkelvoudige drukknop met of zonder led |
| tweevoudige drukknop met of zonder leds tweevoudige Easywave drukknop |
| viervoudige drukknop met of zonder leds viervoudige Easywave drukknop ventilatiebediening |
| zesvoudige drukknop met of zonder leds |
| achtvoudige Easywave drukknop |
| enkelvoudige dimbediening met of zonder leds enkelvoudige motorsturingsbediening met of zonder leds |
| tweevoudige dimbediening met of zonder leds tweevoudige motorsturingsbediening met of zonder leds |
| ecodisplay |
| sfeerbediening |
| minimelder |
| binnenbewegingsmelder |
| buitenbewegingsmelder |
| Nikobus input |
| digitale sensor koppeling met extern systeem |
| Easywave handzender, 1 kanaal, 1 bedienknop |
| Easywave handzender, 1 kanaal, 4 bedienknoppen |
| Easywave handzender, 5 kanalen, 3 bedienknoppen |
| touchscreen |
| smartphone |
Outputs
| rolluik |
| zonwering |
| jaloezie |
| poort |
| geschakeld stopcontact |
| lamp dimbare lamp analoge output |
| centraal ventilatiesysteem |
| geschakelde ventilator |
| andere geschakelde apparaten |
| thermostaat |
| HVAC-thermostaat |
| Nikobus output |
| virtuele output |
Tijdsautomatisering utputs
| Kalendergestuurd |
| Automatisch stoppen |
| Automatisch herstarten |
Voorwaarden
| tijdsvoorwaarde |
| analoge regensensor |
| analoge windsensor |
| angaloge vochtigheidssensor |
| analoge lichtsensor |
| analoge terperatuursensor |
| analoge CO2- |
Status van de actie
| standaard lamp geschakeld stopcontact geschakelde ventilator andere geschakelde apparaten | aan of uit |
   | dimbare lamp analoge output | mogelijke waarden tussen 0% en 100%, in stappen van 10% • gele cirkel op de achtergrond volgt de waarde |
| centraal ventilatiesysteem | • mogelijke waarden: laag, normaal, hoog, boost • blauwe cirkel op de achtergrond volgt de waarde |

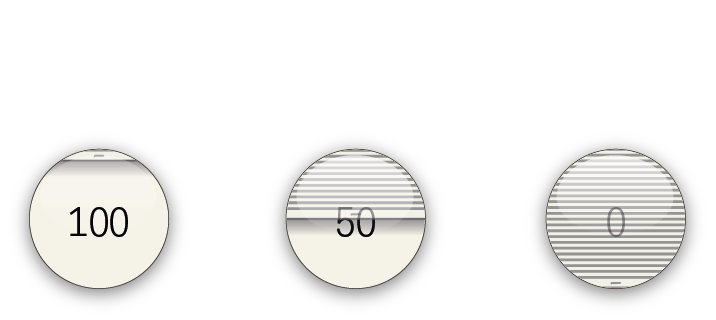

| rolluik poort | • mogelijke waarden tussen 0% en 100%, in stappen van 10% • waarde in het symbool geeft de stand van het rolluik aan |

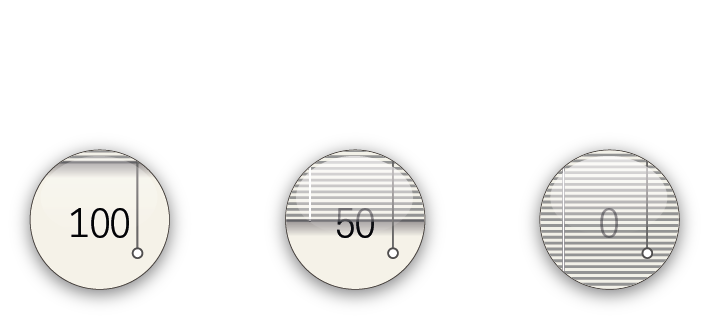

| zonwering jaloezie | • mogelijke waarden tussen 0% en 100%, in stappen van 10% • waarde in het symbool geeft de stand van de zonwering/jaloezie aan |

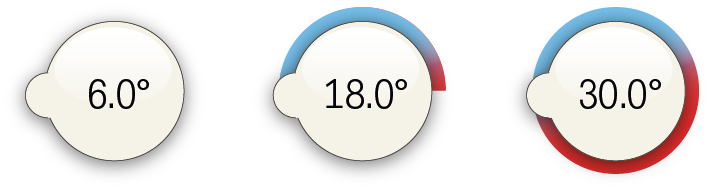

| thermostaat | • mogelijke waarden tussen 6°C en 30°C, in stappen van 0,5°C • tweekleurige cirkel op de achtergrond volgt de waarde |
