Chauffage et refroidissement + pompe à chaleur commandée par thermostat
Cas d'utilisation
Votre client possède un système de chauffage et de refroidissement à 5 zones associé à une pompe à chaleur. Chaque zone est équipée d'une vanne de zone commandée par un thermostat.
La pompe à chaleur commande le refroidissement ou le chauffage de la maison au moyen des thermostats.
Les thermostats peuvent être commutés de « refroidissement » à « Prog 1 ».
Vous pouvez également utiliser des boutons-poussoirs avec LED et capteurs de confort au lieu de thermostats, ou une combinaison des deux.
Procédure
Créer les commandes et les appareils
Créez les thermostats (THT1 à THT5).
Créez un capteur numérique (SENS1).
Créez les vannes de zone (VALVE1 à VALVE5).
Créez un système de chauffage/refroidissement (H/C1 et H/C2).
(facultatif) Créez un circulateur (PUMP1).
S'il n'y a pas de circulateur dans l'installation, il n'est pas nécessaire de le configurer dans le logiciel.

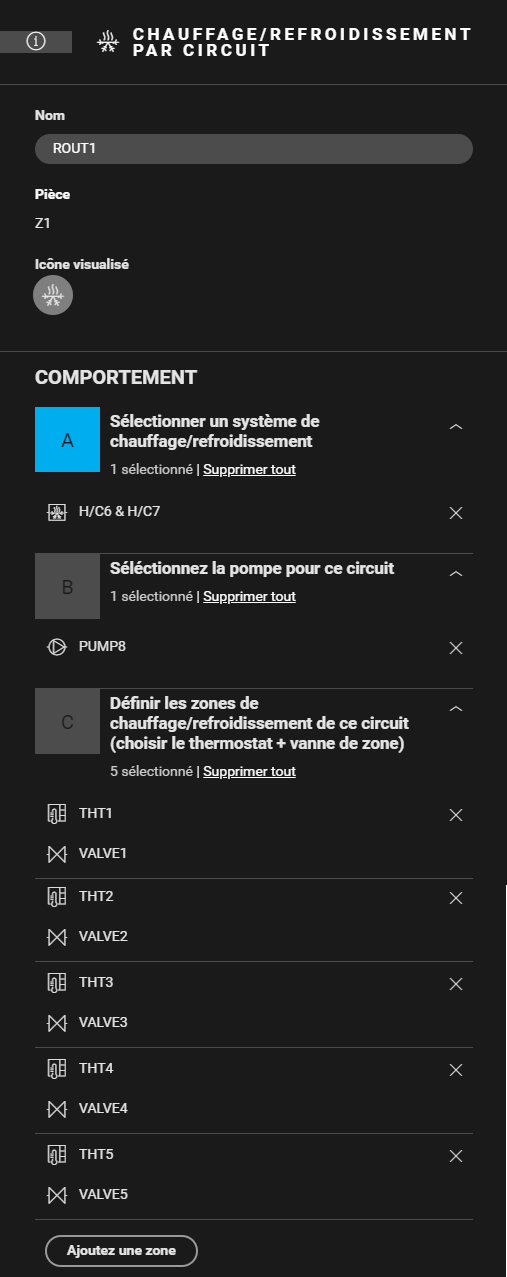

Créer la routine
Créez une routine chauffage/refroidissement par circuit (ROUT1). Utilisez le comportement suivant :
Sélectionnez le système de chauffage/refroidissement (H/C1 et H/C2).
(facultatif) Sélectionnez le circulateur (PUMP1).
Définissez les zones de chauffage/refroidissement. Associez le bon thermostat à la vanne de zone correspondante (THT1 et VALVE1, THT2 et VALVE2, etc.).
(facultatif) Créez des notifications.

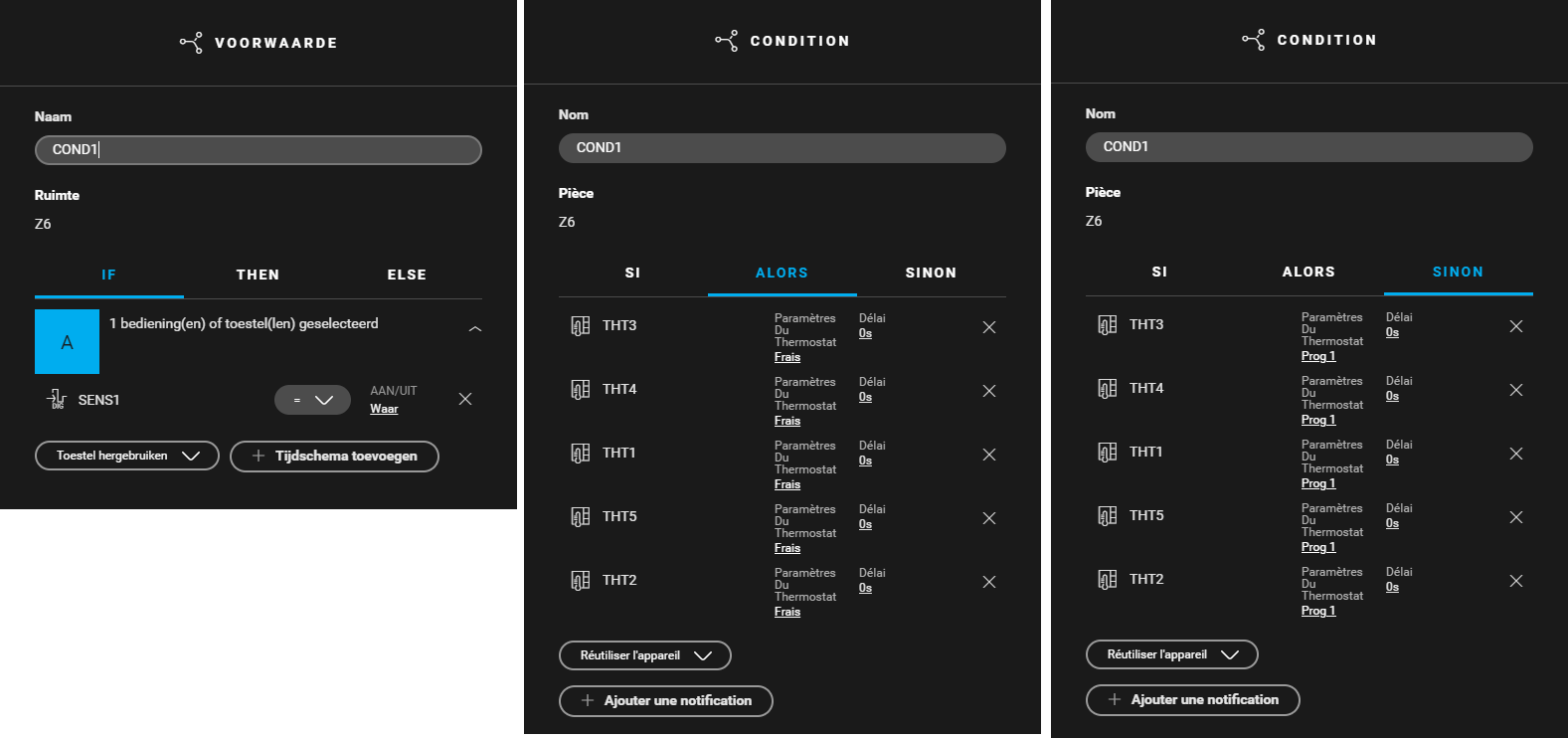

Créer la condition
Créez une condition (COND1) pour que la pompe à chaleur (capteur numérique) commande les thermostats. Utilisez la logique suivante :
SI SENS1: On/off = vrai
ALORS THT1 à THT5 : Paramètres du thermostat = Frais
SINON THT1 à THT5 : Paramètres du thermostat = Prog 1
Remplir l'armoire et adresser des appareils
Vous pouvez uniquement adresser quatre vannes de zone à un module de chauffage ou de refroidissement 4U. Le contact 5 du module est un contact H/C.
Adressez toujours le système de chauffage/refroidissement au premier module de chauffage ou de refroidissement de l'armoire (contact 5).
Remplissez l'armoire avec... | et adressez les appareils suivants... |
|---|---|

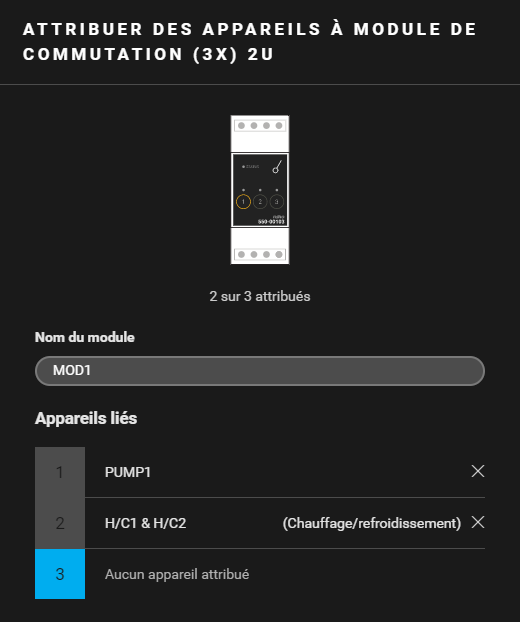

un module de commutation (3x) 2U (MOD1) |
|

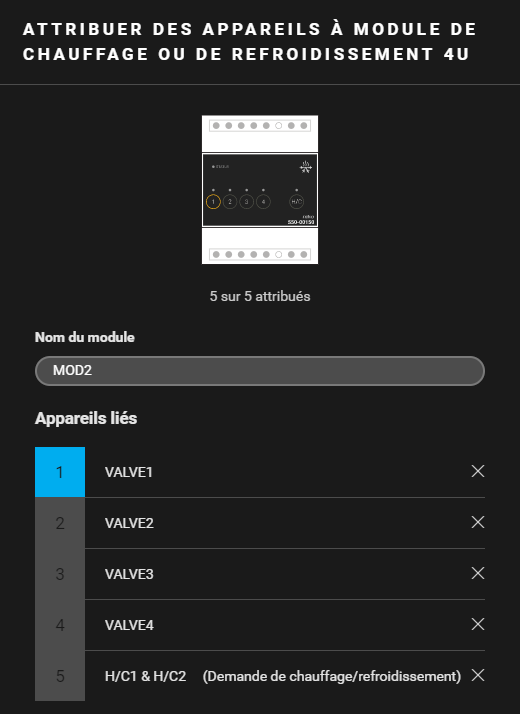

un module de chauffage ou de refroidissement 4U (MOD2) |
|

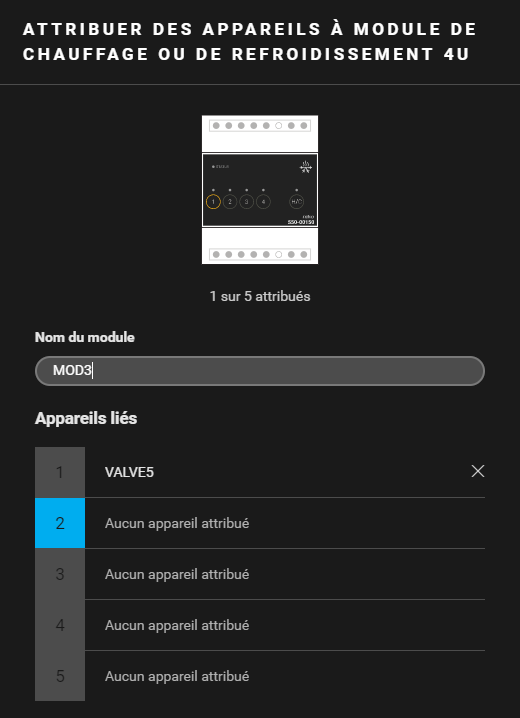

un module de chauffage ou de refroidissement 4U (MOD3) | la vanne de zone VALVE5. |

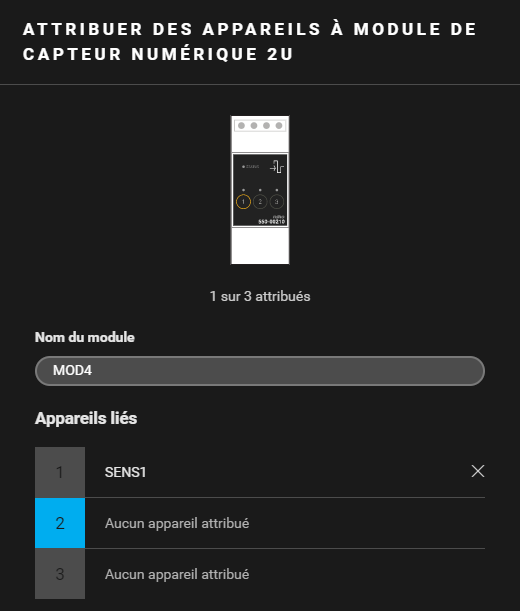

un module de capteur numérique (MOD4) | le capteur numérique SENS1. |
(*) Ce contact n'est pas physiquement utilisé dans l'installation.
(**) Ce contact est utilisé pour la commutation de la pompe à chaleur du refroidissement au chauffage.
(***) Le contact se ferme lorsque l'un des thermostats demande le chauffage ou le refroidissement.
Exemple
Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
