Chauffage + chauffage électrique
Cas d'utilisation
Votre client possède un système de chauffage combiné à 7 zones. Cinq zones sont équipées d'une vanne de zone commandée par un thermostat. Deux zones sont équipées d'un chauffage électrique commandé par un thermostat. Un circulateur est facultatif.
Vous pouvez également utiliser des boutons-poussoirs avec LED et capteurs de confort au lieu de thermostats, ou une combinaison des deux.
Procédure
Créer les commandes et les appareils
Créez les thermostats (THT1 à THT7).
Créez les vannes de zone (VALVE1 à VALVE5).
Créez un système de chauffage (H/C1).
Créez les chauffages électriques (HEAT1 et HEAT2).
(facultatif) Créez un circulateur (PUMP1).
S'il n'y a pas de circulateur dans l'installation, il n'est pas nécessaire de le configurer dans le logiciel.
Créer les routines

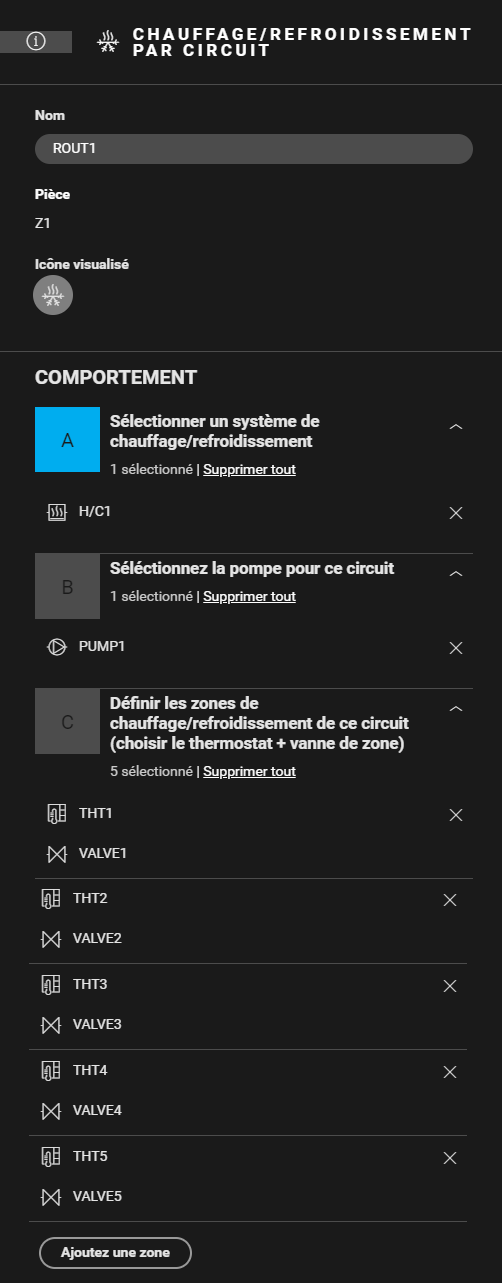

Créez une routine chauffage/refroidissement par circuit (ROUT1). Utilisez le comportement suivant :
Sélectionnez le système de chauffage (H/C1).
(facultatif) Sélectionnez le circulateur (PUMP1).
Définissez les zones de chauffage. Associez le bon thermostat à la vanne de zone correspondante (THT1 et VALVE1, THT2 et VALVE2, etc. THT5 et VALVE5).
(facultatif) Créez des notifications.

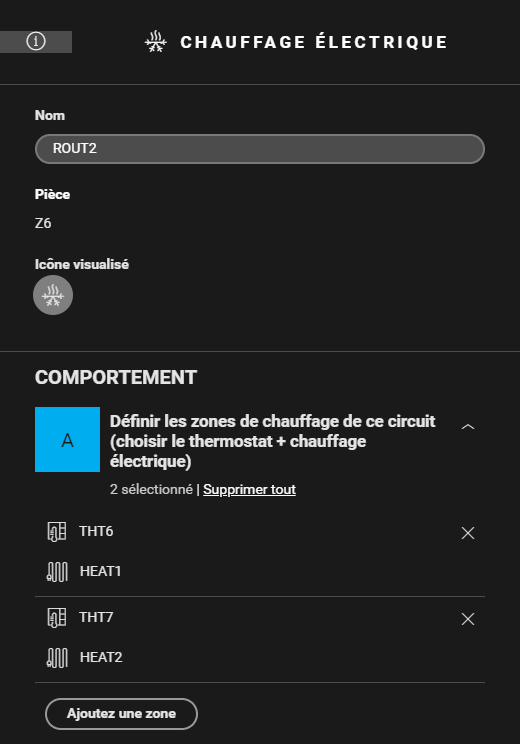

Créez une routine Chauffage électrique (ROUT2). Utilisez le comportement suivant, sélectionnez le chauffage électrique et le thermostat correspondant pour chaque zone (HEAT1 et THT6, HEAT2 et THT7).
Remplir l'armoire et adresser des appareils
Vous pouvez uniquement adresser quatre vannes de zone à un module de chauffage ou de refroidissement 4U. Le contact 5 du module est un contact H/C.
Adressez toujours le système de chauffage au premier module de chauffage ou de refroidissement de l'armoire (contact 5).
Remplissez l'armoire avec... | et adressez les appareils suivants... |
|---|---|

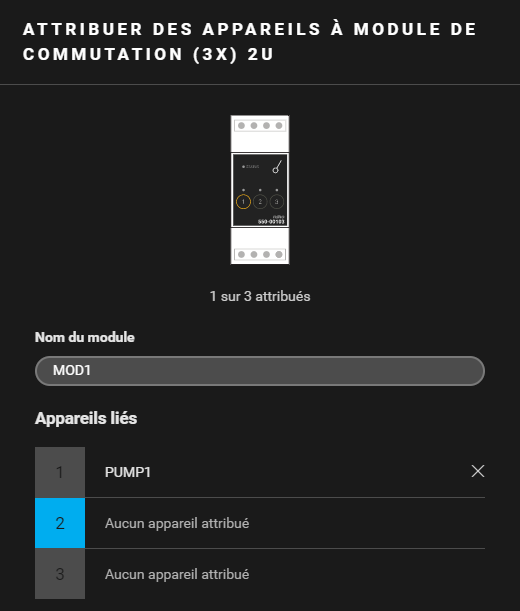

un module de commutation (3x) 2U (MOD1) | le circulateur PUMP1 (*). |

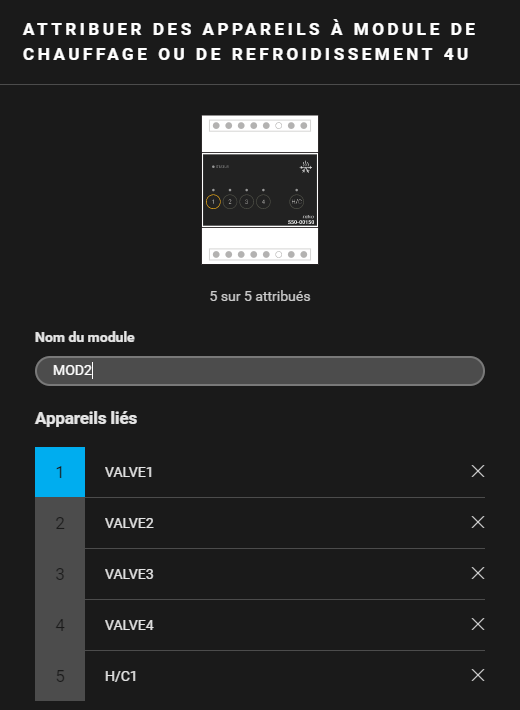

un module de chauffage ou de refroidissement 4U (MOD2) |
|

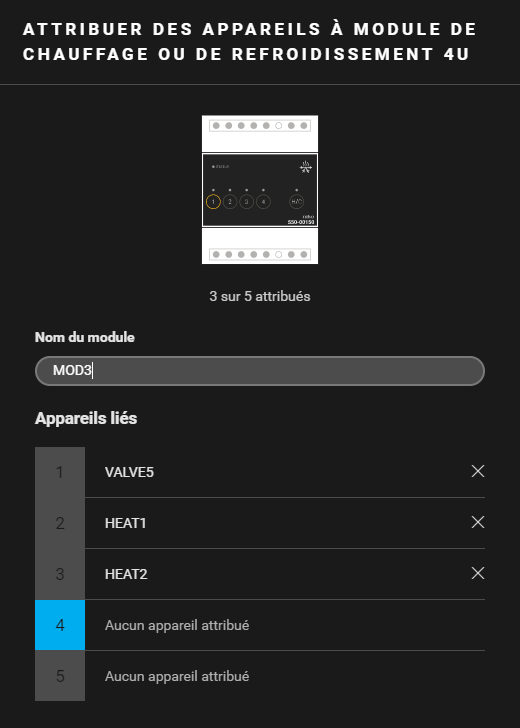

un module de chauffage ou de refroidissement 4U (MOD3) |
|
(*) Vous pouvez également adresser le circulateur au contact H/C d'un autre module de chauffage ou de refroidissement.
(**) Ce contact n'est pas physiquement utilisé dans l'installation.
(***) Le contact se ferme lorsque l'un des thermostats demande le chauffage.
Exemple
Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
Schéma de raccordement
L'illustration ci-dessous montre un schéma de raccordement. Dans cet exemple, des radiateurs, mais aussi un chauffage par le sol et un chauffage électrique sont utilisés.
