Faire réagir une pompe à chaleur Bosch à un excès d'électricité

Cas d'utilisation

Votre client dispose de panneaux solaires et d'une pompe à chaleur Bosch qui assure le chauffage et/ou la production d'eau chaude.

En cas d'excédent d'électricité, votre client souhaite en faire bon usage.

À l'aide du mode solaire, vous souhaitez convertir l'excédent d'électricité dans le programme/le fonctionnement idéal de la pompe à chaleur en utilisant les contacts SG ready de la pompe à chaleur.


Point de départ

Vous avez raccordé les contacts SG ready de la pompe à chaleur à votre installation Niko Home Control.

Vous trouverez plus d'informations sur la connexion des contacts sur cette page dans le manuel Composants du système Niko Home Control II.


Cliquez ci-dessous sur la méthode de connexion que vous avez utilisée pour accéder à la procédure de configuration correspondante :

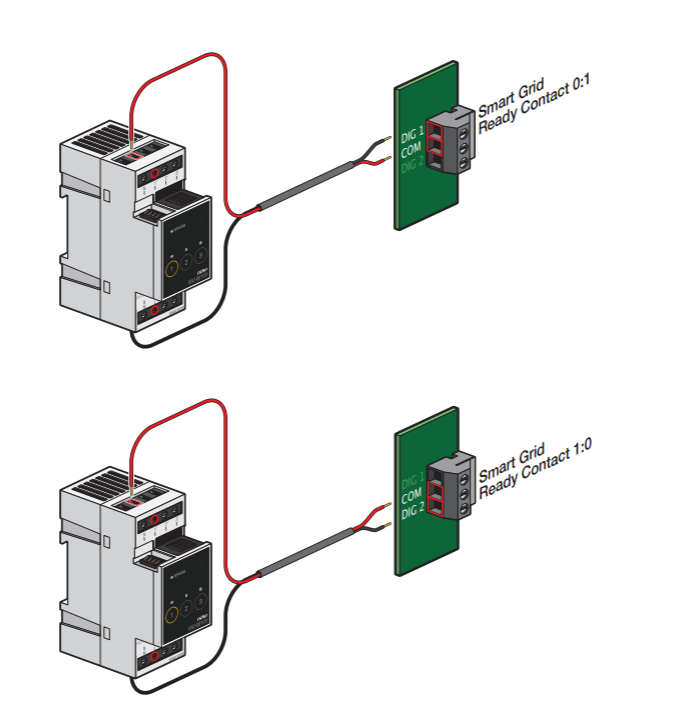

Procédure via module de commutation

Créer les commandes et les appareils
  1. Créez chaque contact.
    Dans cet exemple, nous allons commander 2 contacts
    Créez le Contact 1 en tant que « Autre appareil commuté » (OUT1)
    Créez le Contact 2 en tant que « Autre appareil commuté » (OUT2)
  2. Créez un appareil virtuel (VIRT1)
  3. Créez un appareil virtuel 2 (VIRT2)
    Cet appareil virtuel permettra de définir un délai de réactivation (un drapeau virtuel que nous utiliserons pour définir un temps d'attente après l'arrêt du mode boost avant qu'il ne puisse être réactivé).



Créer la (les) action(s) et routine(s)
  1. Créez la routine Mode solaire (ROUT1).
    Configurez le comportement suivant :
    Sélectionnez les appareils qui doivent être activés en mode solaire=
    VIRT1 | Excédent de consommation : 2500W | Dernière heure de démarrage : Faux | Durée minimum : 1h



Créer la condition

Pour combiner les informations provenant du mode solaire et de l'appareil virtuel 2 (utilisé pour créer un délai de réactivation), nous créons une condition.
Le résultat de cette condition (THEN & ELSE) prendra en charge la commande de la pompe à chaleur via les contacts Niko Home Control reliés aux connexions SG-ready de cette pompe à chaleur.

  1. Créez une condition (COND1) :
    IF
    VIRT1= Vrai  AND   VIRT2= Faux
    THEN
    OUT1: Valeur = allumé
    OUT2: Valeur = allumé
    ELSE
    OUT1: Valeur = éteint
    OUT2: Valeur = éteint
    VIRT 2 Valeur = Vrai
    VIRT 2 Valeur = Faux Délai = 30m

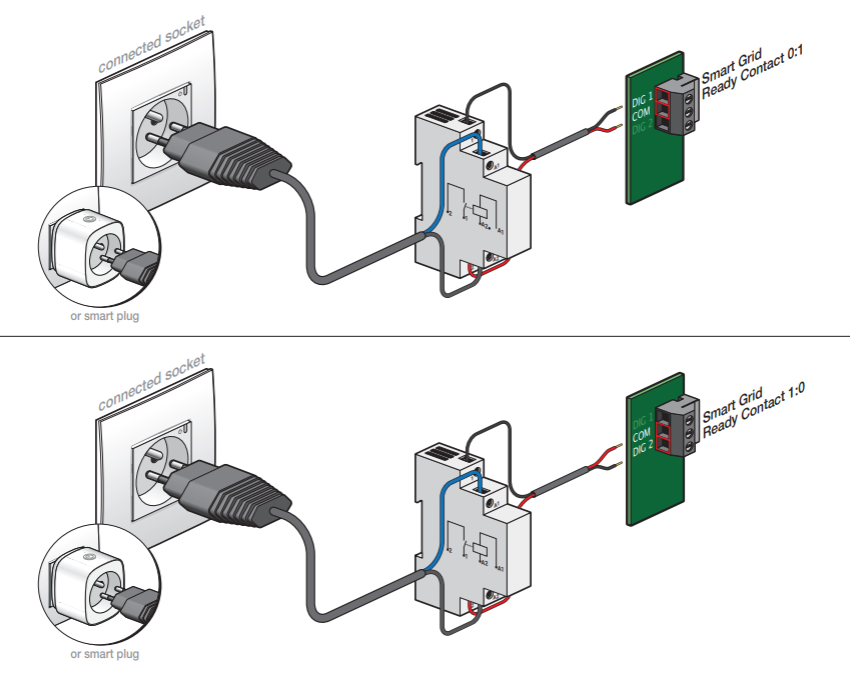

Procédure via prises connectées ou prises intelligentes

Créer les commandes et les appareils
  1. Créez chaque prise.
    Dans cet exemple, nous commanderons 2 prises :
    Créez la prise 1 en tant que « Prise de courant connectée » ou « Prise intelligente » (SOCK 1)
    Créez la prise 2 en tant que « Prise de courant connectée » ou « Prise intelligente » (SOCK 2)
  2. Créez un appareil virtuel (VIRT1)
  3. Créez un appareil virtuel 2 (VIRT2)
    Cet appareil virtuel permettra de définir un délai de réactivation (un drapeau virtuel que nous utiliserons pour définir un temps d'attente après l'arrêt du mode boost avant qu'il ne puisse être réactivé).




Créer la (les) action(s) et routine(s)
  1. Créez la routine Mode solaire (ROUT1).
    Configurez le comportement suivant :
    Sélectionnez les appareils qui doivent être activés en mode solaire=
    VIRT1 | Excédent de consommation : 2500W | Dernière heure de démarrage : Faux | Durée minimum : 1h


Créer la condition

Pour combiner les informations provenant du mode solaire et de l'appareil virtuel 2 (utilisé pour créer un délai de réactivation), nous créons une condition.
Le résultat de cette condition (THEN & ELSE) prendra en charge la commande de la pompe à chaleur via les contacts Niko Home Control reliés aux connexions SG-ready de cette pompe à chaleur.

  1. Créez une condition (COND1) :
    IF
    VIRT1= Vrai  AND  VIRT2= Faux
    THEN
    SOCK 1: Valeur = allumé
    SOCK 2: Valeur = allumé
    ELSE
    SOCK 1: Valeur = éteint
    SOCK 2: Valeur = éteint
    VIRT 2 Valeur = Vrai
    VIRT 2 Valeur = Faux Délai = 30m

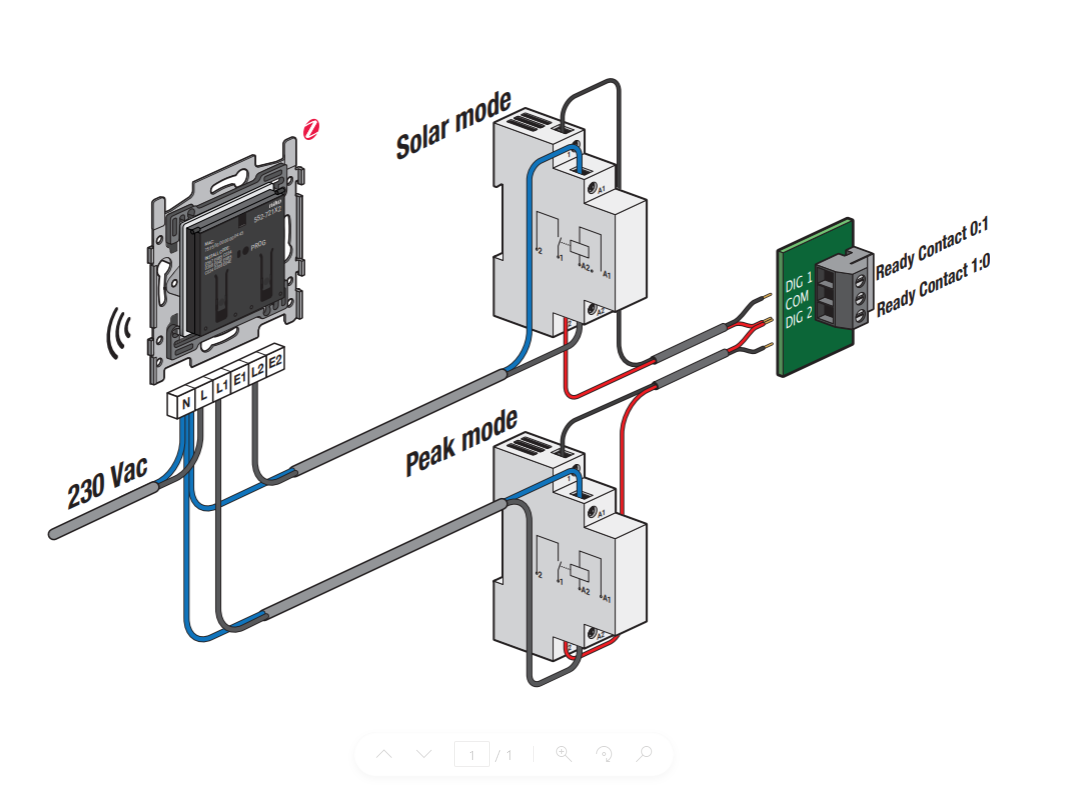

Procédure via Interrupteur double connecté

Créer les commandes et les appareils
  1. Créez l'appareil/les appareils.
    Dans cet exemple, nous allons commander 2 contacts d'un interrupteur double connecté, Zigbee.
    Ajoutez un « Interrupteur double connecté, Zigbee »
  2. Renommer les lumières
    Renommez « Lumière » en Contact 1 (CONT1)
    Renommez « Lumière 1 » en Contact 2 (CONT2)
  3. Supprimez les actions de base entre les lumières et l'interrupteur.
    Supprimer l'action de base « Lumière »
    Supprimez l'action de base « Lumière 1 »
  4. Créez un appareil virtuel (VIRT1)
  5. Créez un appareil virtuel 2 (VIRT2)
    Cet appareil virtuel permettra de définir un délai de réactivation (un drapeau virtuel que nous utiliserons pour définir un temps d'attente après l'arrêt du mode boost avant qu'il ne puisse être réactivé).



Créer la (les) action(s) et routine(s)
  1. Créez la routine Mode solaire (ROUT1).
    Configurez le comportement suivant :
    Sélectionnez les appareils qui doivent être activés en mode solaire=
    VIRT1 | Excédent de consommation : 2500W | Dernière heure de démarrage : Faux | Durée minimum : 1h


Créer la condition

Pour combiner les informations provenant du mode solaire et de l'appareil virtuel 2 (utilisé pour créer un délai de réactivation), nous créons une condition.
Le résultat de cette condition (THEN & ELSE) prendra en charge la commande de la pompe à chaleur via les contacts Niko Home Control reliés aux connexions SG-ready de cette pompe à chaleur.

  1. Créez une condition (COND1) :
    IF
    VIRT1= Vrai  AND  VIRT2= Faux
    THEN
    CONT
    1: Valeur = allumé
    CONT2: Valeur = allumé
    ELSE
    CONT1: Valeur = éteint
    CONT2: Valeur = éteint
    VIRT 2 Valeur = Vrai
    VIRT 2 Valeur = Faux Délai = 30m


Exemples

via module de commutation

Cliquez ici  pour télécharger l'exemple de programmation.
(FPE_031_218_01.nhc2 file).

via prises connectées ou prises intelligentes

Cliquez ici  pour télécharger l'exemple de programmation.
(FPE_031_218_02.nhc2 file).

via interrupteur double connecté

Cliquez ici pour télécharger l'exemple de programmation.
(FPE_031_218_02.nhc2 file).
