Chauffage et refroidissement

Cas d'utilisation

Votre client possède un système de chauffage et de refroidissement à 5 zones associé à une pompe à chaleur. Chaque zone est équipée d'une vanne de zone commandée par un thermostat.

Vous pouvez également utiliser des boutons-poussoirs avec LED et capteurs de confort au lieu de thermostats, ou une combinaison des deux.

Procédure

Créer les commandes et les appareils
  1. Créez les thermostats (THT1 à THT5).

  2. Créez les vannes de zone (VALVE1 à VALVE5).

  3. Créez un système de chauffage/refroidissement (H/C1 et H/C2).

  4. (facultatif) Créez un circulateur (PUMP1).


S'il n'y a pas de circulateur dans l'installation, il n'est pas nécessaire de le configurer dans le logiciel.

Créer la routine

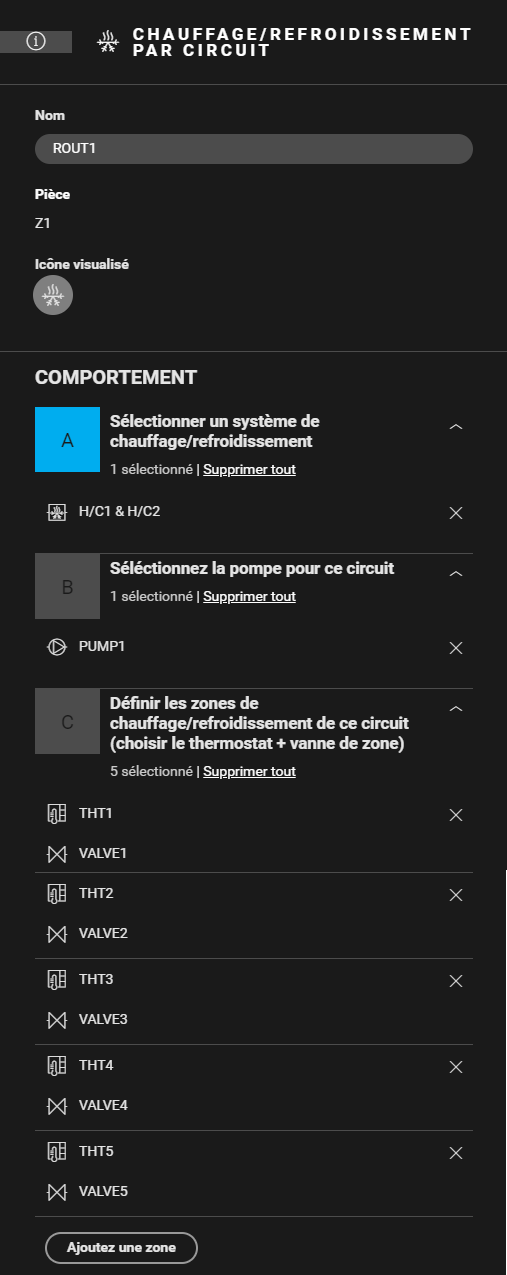

Créez une routine chauffage/refroidissement par circuit (ROUT1). Utilisez le comportement suivant :

  • Sélectionnez le système de chauffage/refroidissement (H/C1 & H/C2).

  • (facultatif) Sélectionnez le circulateur (PUMP1).

  • Définissez les zones de chauffage/refroidissement. Associez le bon thermostat à la vanne de zone correspondante (THT1 et VALVE1, THT2 et VALVE2, etc.).

  • (facultatif) Créez des notifications.


Remplir l'armoire et adresser des appareils
  • Vous pouvez uniquement adresser quatre vannes de zone à un module de chauffage ou de refroidissement 4U. Le contact 5 du module est un contact H/C.

  • Adressez toujours le système de chauffage/refroidissement au premier module de chauffage ou de refroidissement de l'armoire (contact 5).

Remplissez l'armoire avec...

et adressez les appareils suivants...

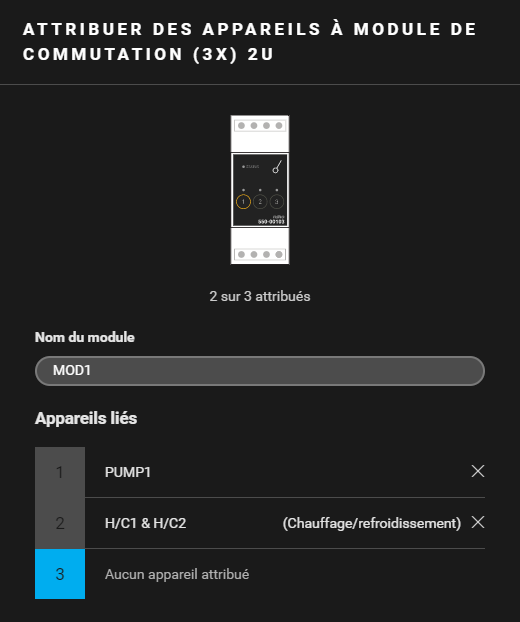

un module de commutation (3x) 2U (MOD1)

  • le circulateur PUMP1 (*).

  • le système de chauffage/refroidissement H/C1&H/C2

    (**).

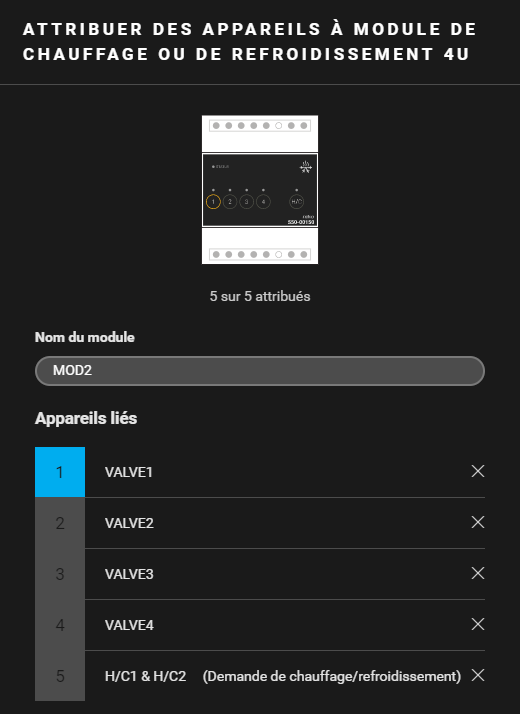

un module de chauffage ou de refroidissement 4U (MOD2)

  • les vannes de zone VALVE1 à VALVE4 (contact 1 à 4 du module)

  • le système de chauffage/refroidissement H/C1 & H/C2 (contact 5 du module)

    (***).

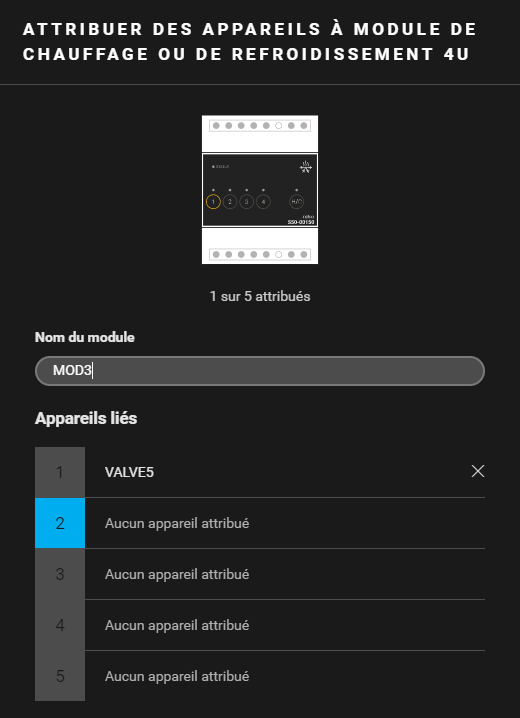

un module de chauffage ou de refroidissement 4U (MOD3)

la vanne de zone VALVE5.

(*) Vous pouvez également adresser le circulateur au contact H/C d'un autre module de chauffage ou de refroidissement.

(**) Ce contact n'est pas physiquement utilisé dans l'installation. Vous pouvez également adresser ce contact à un autre module de chauffage ou de refroidissement. Ce contact est utilisé pour la commutation de la pompe à chaleur du refroidissement au chauffage.

(***) Ce contact n'est pas physiquement utilisé dans l'installation. Le contact se ferme lorsque l'un des thermostats demande le chauffage ou le refroidissement.



Exemple

Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
