Cas d'utilisation
Votre client possède un système de chauffage à 5 zones. Chaque zone est équipée d'une vanne de zone commandée par un thermostat. Un circulateur est facultatif.
Vous pouvez également utiliser des boutons-poussoirs avec LED et capteurs de confort au lieu de thermostats, ou une combinaison des deux.
Procédure
Créer les commandes et les appareils
-
Créez les thermostats (THT1 à THT5).
-
Créez les vannes de zone (VALVE1 à VALVE5).
-
Créez un système de chauffage (H/C1).
-
(facultatif) Créez un circulateur (PUMP1).
S'il n'y a pas de circulateur dans l'installation, il n'est pas nécessaire de le configurer dans le logiciel.
Créer la routine

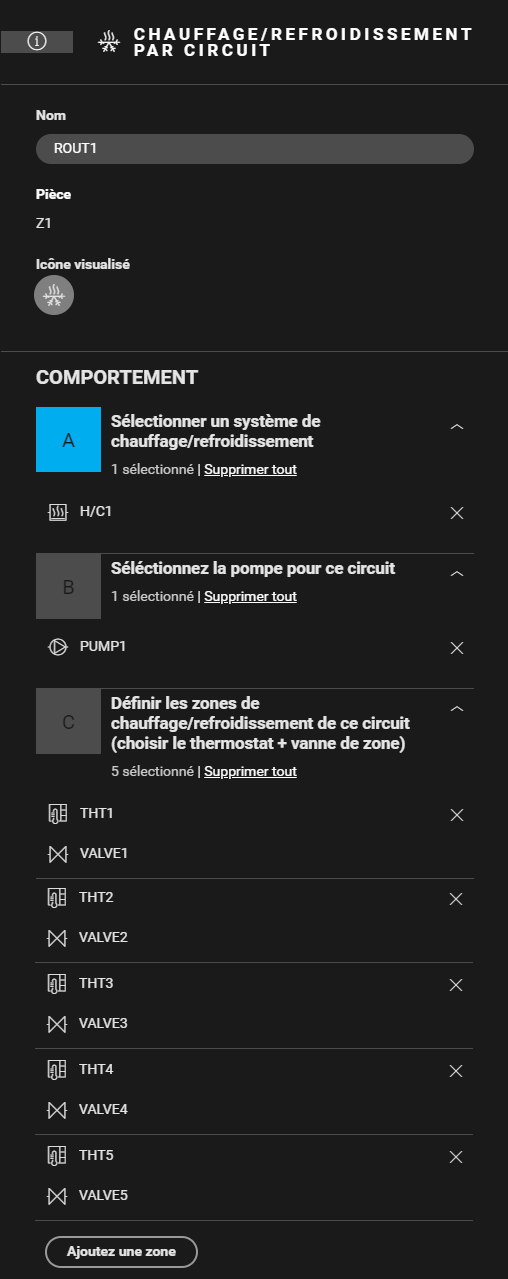

Créez une routine chauffage/refroidissement par circuit (ROUT1). Utilisez le comportement suivant :
-
Sélectionnez le système de chauffage (H/C1).
-
(facultatif) Sélectionnez le circulateur (PUMP1).
-
Définissez les zones de chauffage. Associez le bon thermostat à la vanne de zone correspondante (THT1 et VALVE1, THT2 et VALVE2, etc.).
-
(facultatif) Créez des notifications.
Remplir l'armoire et adresser des appareils
-
Vous pouvez uniquement adresser quatre vannes de zone à un module de chauffage ou de refroidissement 4U. Le contact 5 du module est un contact H/C.
-
Adressez toujours le système de chauffage au premier module de chauffage ou de refroidissement de l'armoire (contact 5).
|
Remplissez l'armoire avec... |
et adressez les appareils suivants... |
|---|---|
|

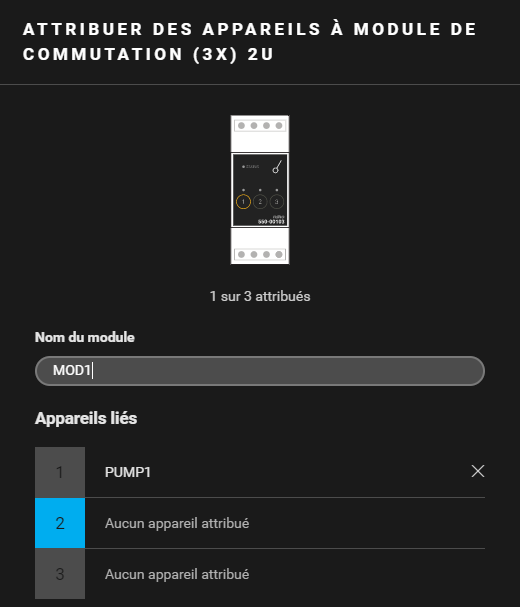

un module de commutation (3x) 2U (MOD1) |
le circulateur PUMP1 (*). |
|

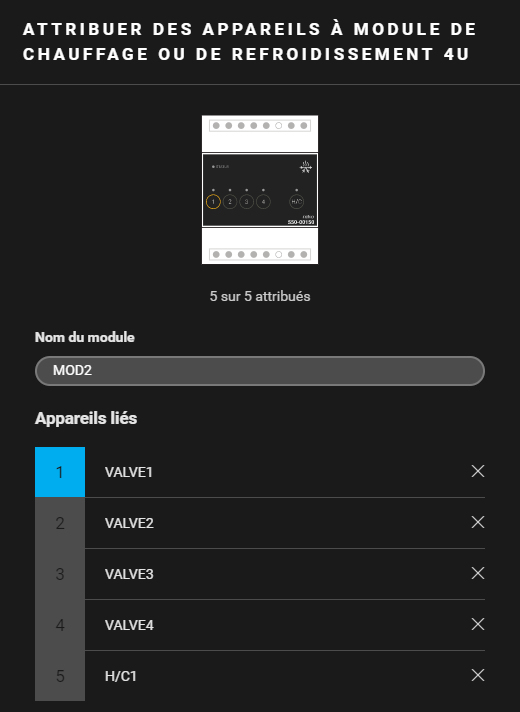

un module de chauffage ou de refroidissement 4U (MOD2) |
|
|
un module de chauffage ou de refroidissement 4U (MOD3) |
la vanne de zone VALVE5. |
(*) Vous pouvez également adresser le circulateur au contact H/C d'un autre module de chauffage ou de refroidissement.
(**) Ce contact n'est pas physiquement utilisé dans l'installation.
(***) Le contact se ferme lorsque l'un des thermostats demande le chauffage.
Exemple
Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
