Commander un appareil avec un bouton-poussoir et un module de capteur numérique sans potentiel
Cas d'utilisation
Votre client dispose d'un escalier de plusieurs étages et d'un éclairage correspondant avec des boutons-poussoirs et des télérupteurs.
Pour une raison quelconque, vous, en tant qu'installateur, n'êtes pas en mesure d'installer des interfaces à boutons-poussoirs pour mettre en œuvre facilement une solution Niko Home Control.
Pour offrir une solution à votre client, vous pouvez conserver les boutons-poussoirs dans l'escalier et utiliser un module de détection numérique sans potentiel dans l'armoire.
Procédure
Créer les commandes et les appareils

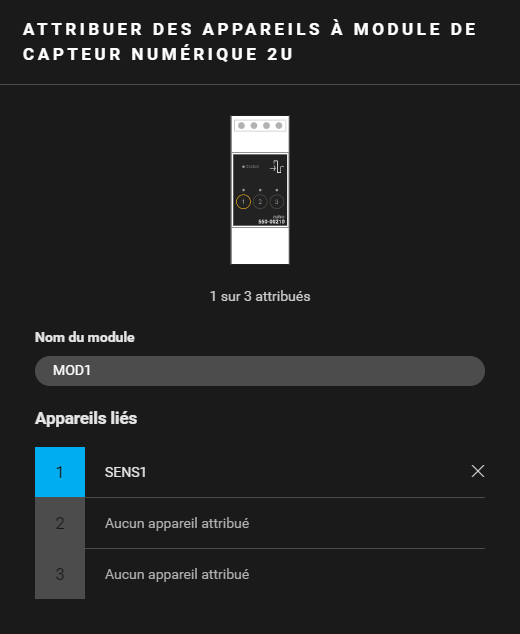

- Créez un capteur numérique (SENS1).
- Créez un appareil virtuel (VIRT1).

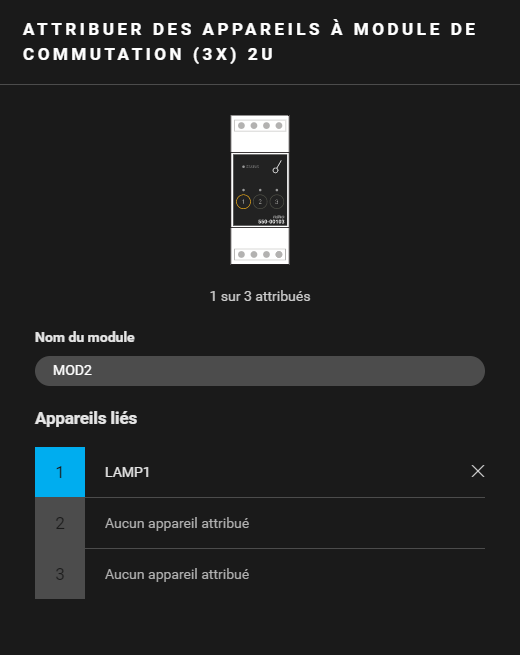

- Créez l'éclairage (LAMP1).
Créer la routine
Créez une routine personnalisée (ROUT1) pour activer VIRT1 avec le capteur numérique (SENS1). VIRT1 est désactivé après 0,1 s. Utilisez le comportement suivant :
- Commande qui enclenche la routine : capteur numérique (SENS1).
- Appareil fqui fait partie de la routine : VIRT1
- Comportement de démarrage : VIRT1 : Valeur = vrai, Délai = 0 s
- Comportement d'arrêt : VIRT1 : Valeur = faux, Délai = 0,1 s
Créer les conditions

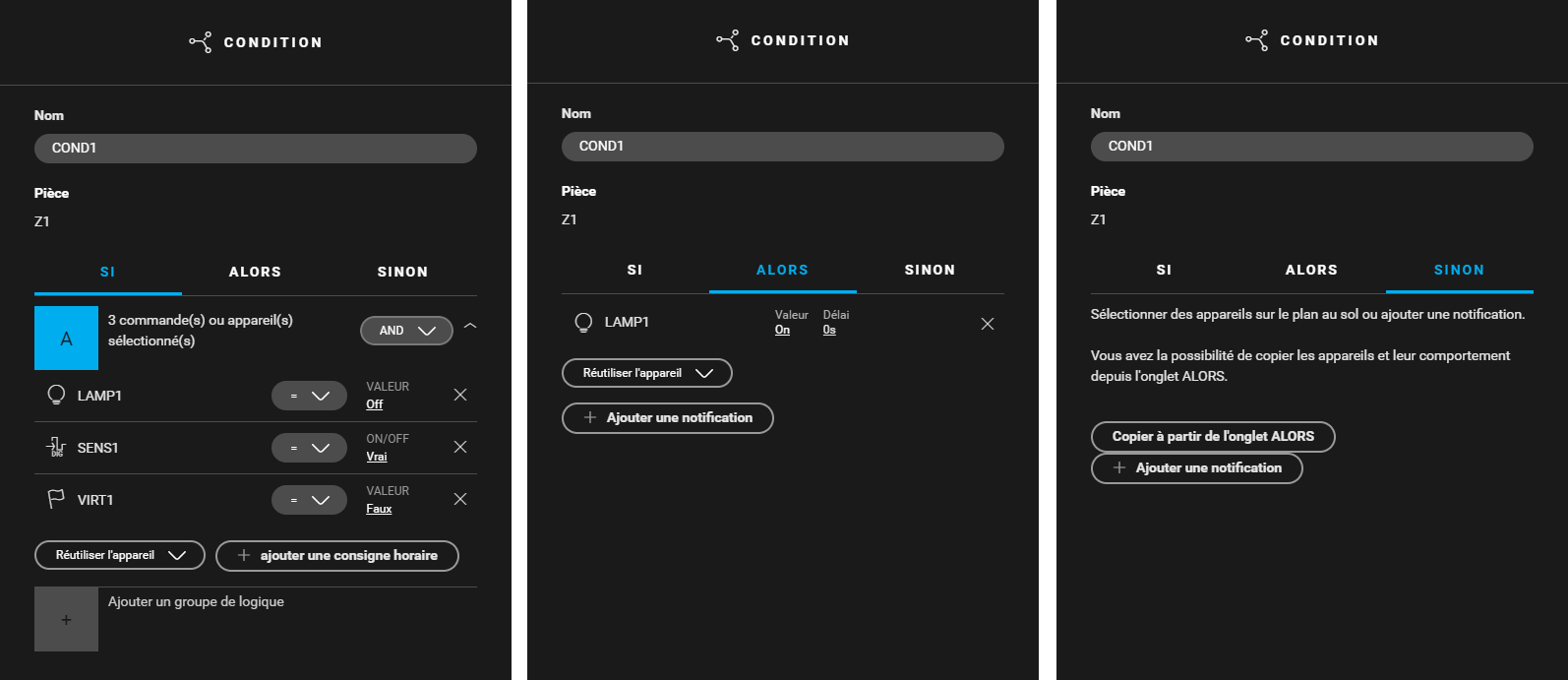

- Créez une condition (COND1) qui active la LAMPE1 lorsque le bouton-poussoir est pressé. Utilisez la logique suivante :
- SI (LAMP1 : Valeur = off) et (SENS1 : Valeur = vrai) et (VIRT1 : Valeur = faux)
- ALORS (LAMP1 : Valeur = on, Délai = 0 s)
- SINON laissez vide

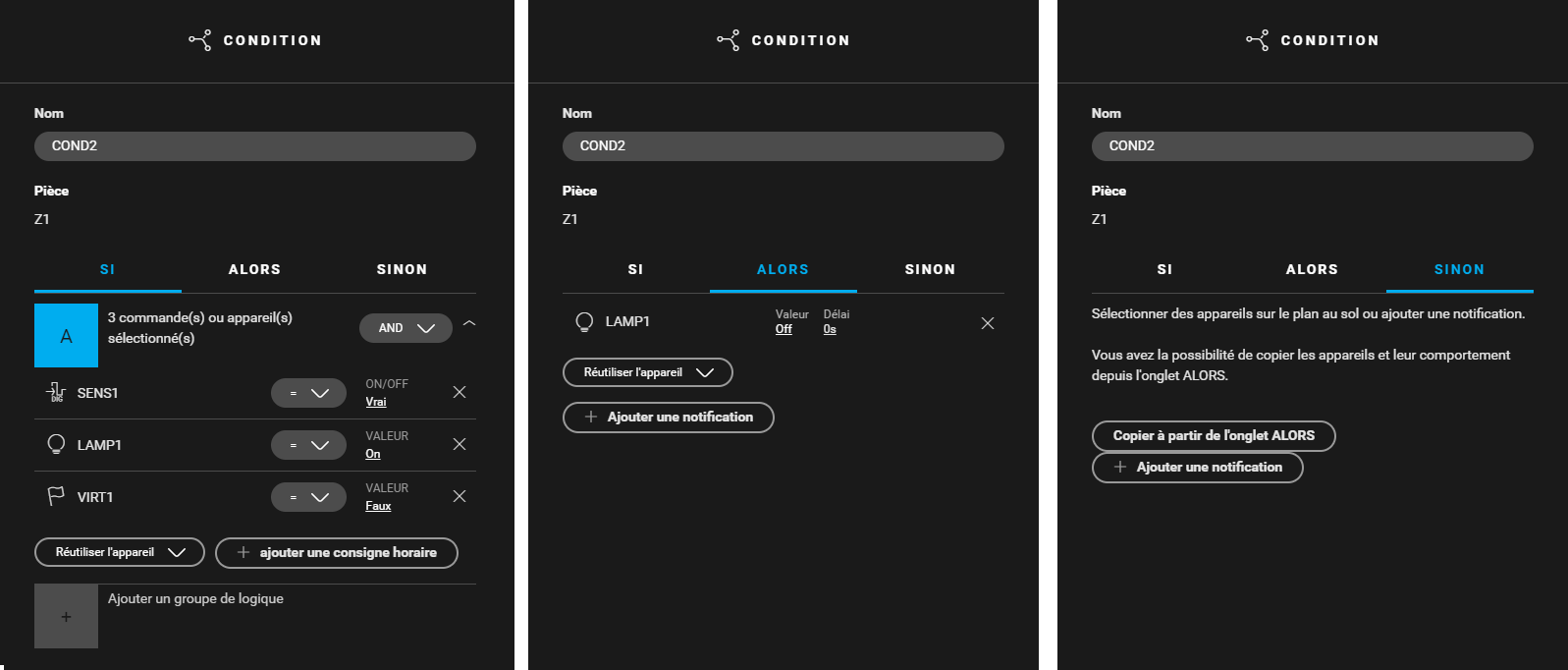

- Créez une condition (COND2) qui désactive la LAMPE1 lorsque le bouton-poussoir est pressé à nouveau. Utilisez la logique suivante :
- SI (LAMP1 : Valeur = on) et (SENS1 : Valeur = vrai) et (VIRT1 : Valeur = faux)
- ALORS (LAMP1 : Valeur = off, Délai = 0 s)
- SINON laissez vide
Exemple
Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
