Commander l'éclairage d'une salle de sport des deux côtés d'un rideau

Créer les commandes et les appareils

1. Créez 2 boutons-poussoirs simples, un pour chaque aire de jeu (PB1 et PB2).

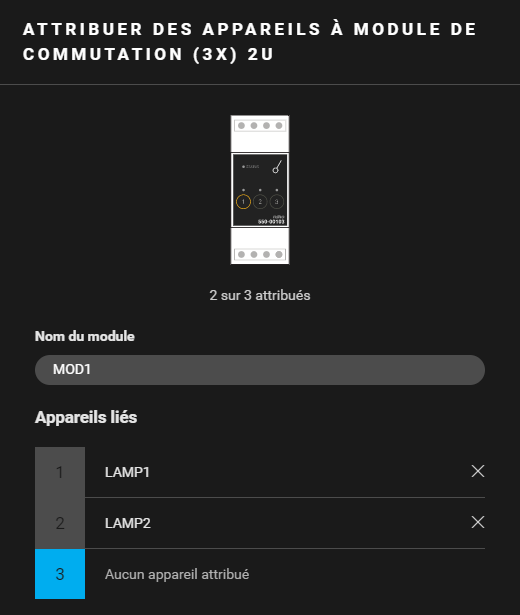

2. Créez 2 circuits d'éclairage, un pour chaque aire de jeu (LAMP1 et LAMP2).

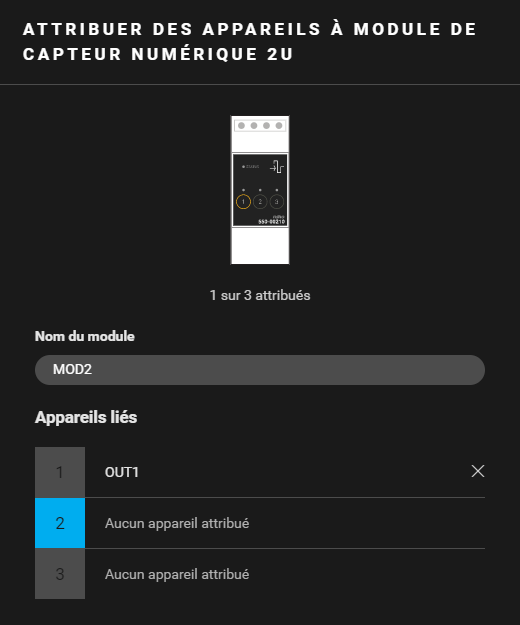

3. Créez une connexion au système externe (OUT1). Ce contact est fermé lorsque le rideau est fermé.

Créer la condition

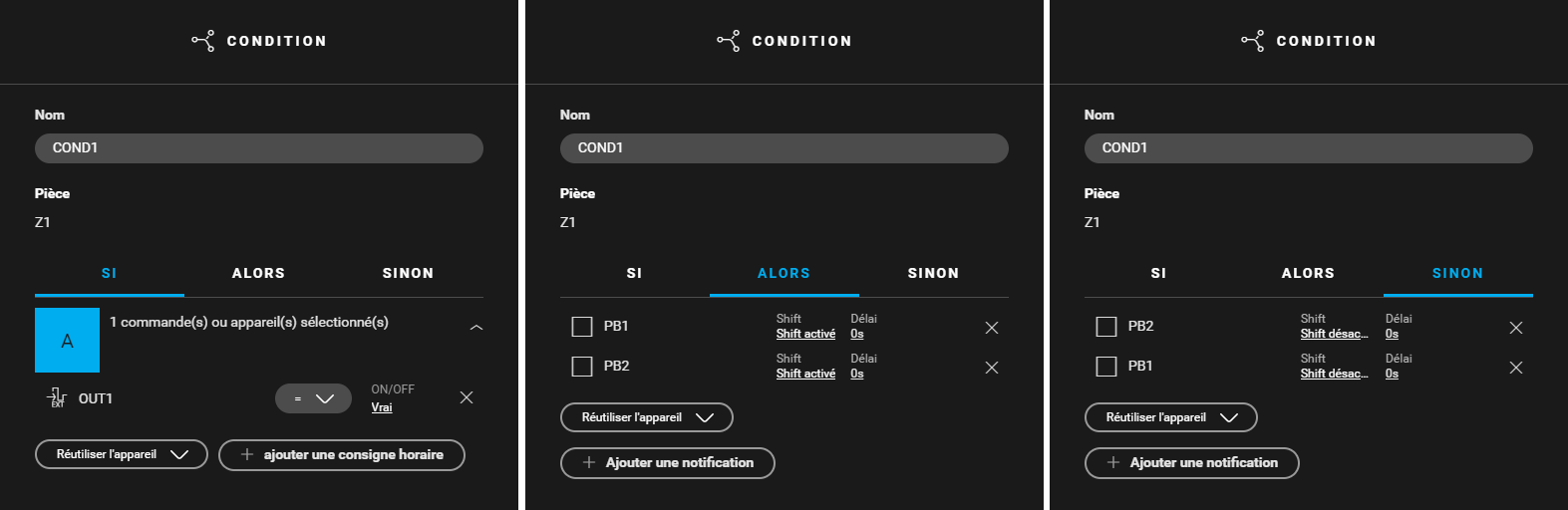

Créez une condition (COND1) pour activer la fonction shift sur les deux boutons-poussoirs lorsque le rideau est fermé (OUT1=vrai). Utilisez la logique suivante :

• SI OUT1 : On/off = vrai
• ALORS (PB1 : Shift = shift activé) et (PB2 : Shift = shift activé)
• SINON (PB1 : Shift = shift désactivé) et (PB2 : Shift = shift désactivé)



Avec la fonction shift, vous pouvez faire en sorte qu'un bouton exécute différentes actions (actions de base ou routines) en fonction de son mode (normal ou shift).

Créer les actions de base

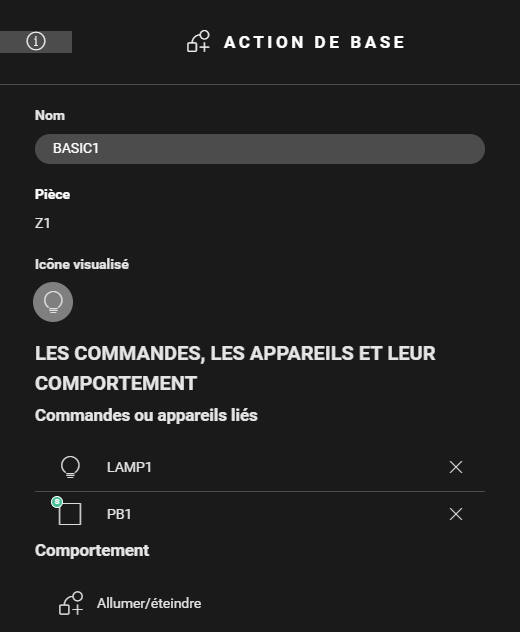

1. Créez une action de base (BASIC1) pour commander l'éclairage de l'aire de jeu 1, lorsque le rideau est fermé. Sélectionnez LAMP1 et PB1-shift.

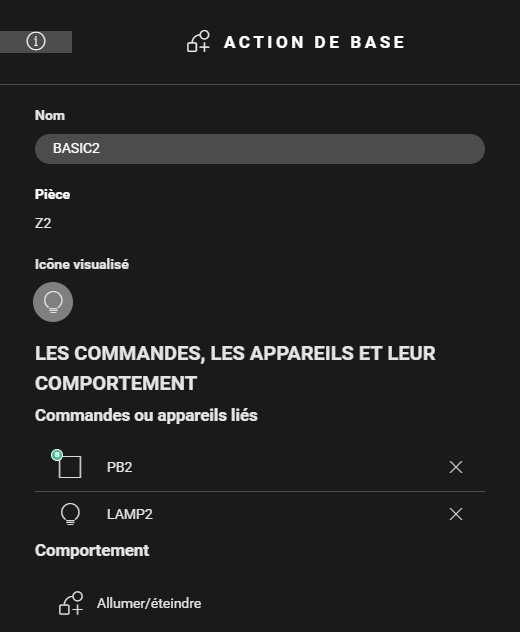

2. Créez une action de base (BASIC2) pour commander l'éclairage de l'aire de jeu 2, lorsque le rideau est fermé. Sélectionnez LAMP2 et PB2-shift.

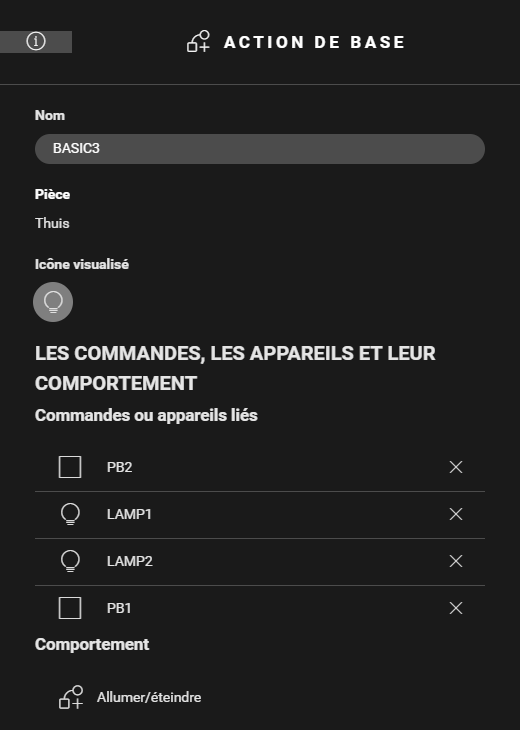

3. Créez une action de base (BASIC3) pour commander l'éclairage dans les deux zones, lorsque le rideau est ouvert. Sélectionnez LAMP1, LAMP2, PB1-normal et PB2-normal.
