Chauffage électrique

Cas d'utilisation

Votre client possède un système de chauffage électrique à 4 zones. Chaque zone est équipée d'un chauffage électrique commandé par un thermostat.

Vous pouvez également utiliser des boutons-poussoirs avec LED et capteurs de confort au lieu de thermostats, ou une combinaison des deux.

Procédure

Créer les commandes et les appareils
  1. Créez les thermostats (THT1 et THT2).

  2. Créez les chauffages électriques (HEAT1 et HEAT2).

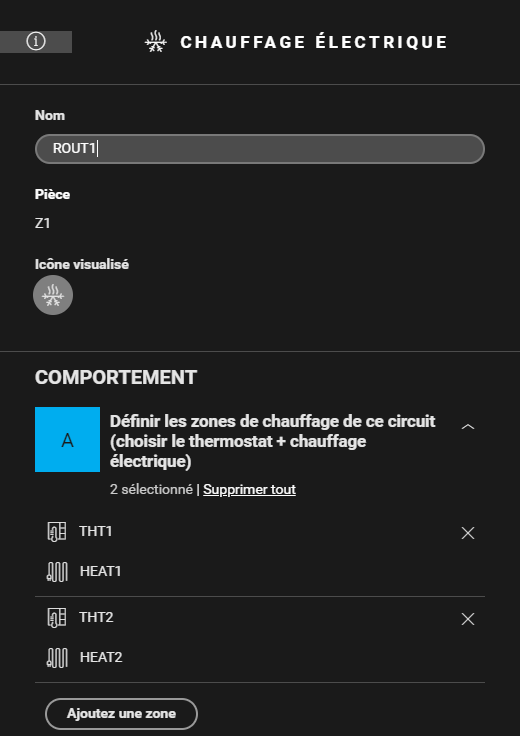

Créer la routine

Créez une routine Chauffage électrique (ROUT1). Utilisez le comportement suivant, sélectionnez le chauffage électrique et le thermostat correspondant pour chaque zone (THT1 et HEAT1, THT2 et HEAT2).

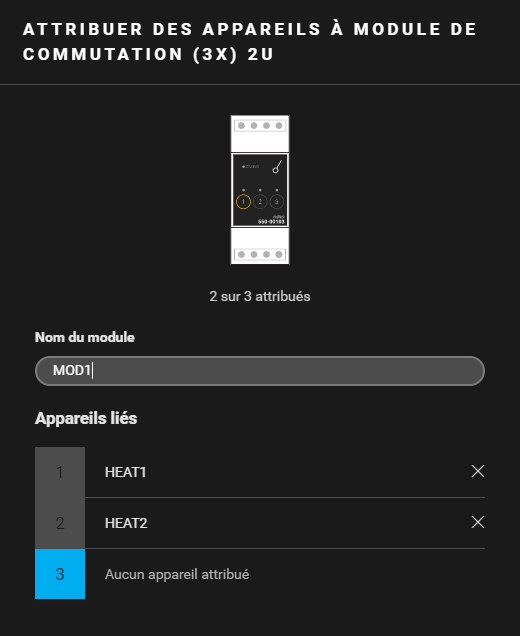

Remplir l'armoire et adresser des appareils

Remplissez l'armoire avec...

et adressez les appareils suivants...

un module de commutation (3x) 2U (MOD1) (*)

  • le chauffage électrique HEAT1.

  • le chauffage électrique HEAT2.

(*) Dans cet exemple, un module de commutation (550-00103 ou 550-00106) est utilisé. Vous pouvez également utiliser un module de chauffage ou de refroidissement (550-00150).


Exemple

Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
