Commander un volet à l'aide d'une consigne horaire fixe

Cas d'utilisation

Votre client veut commander un volet. En semaine, le volet s'ouvre à 7h30 et se ferme à 22h00. Pendant le week-end, le volet reste fermé. À tout moment de la journée, le volet peut être ouvert ou fermé manuellement à l'aide d'un bouton-poussoir.

Procédure

Créer la commande, l'appareil, l'action de base et les horaires

Créez un bouton-poussoir simple (PB1).
Créez un volet (MOT1).
Créez une action de base (BASIC1) pour commander le volet avec le bouton-poussoir (PB1).

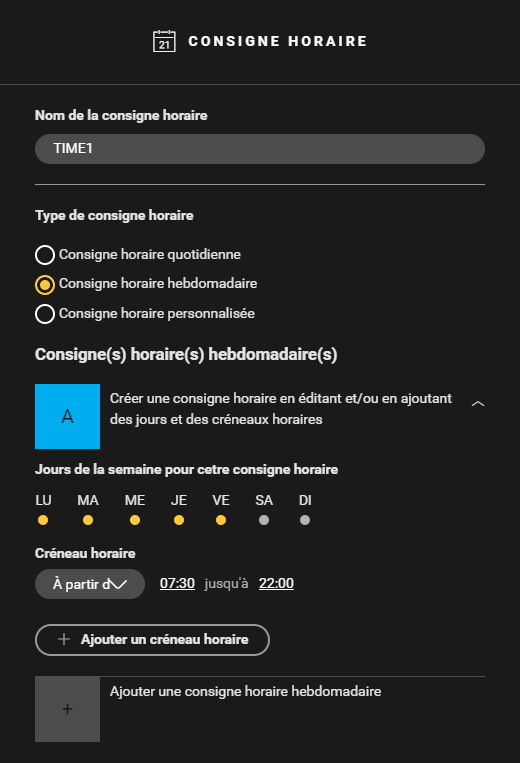

Créez une consigne horaire hebdomadaire (TIME1).

Créer la condition

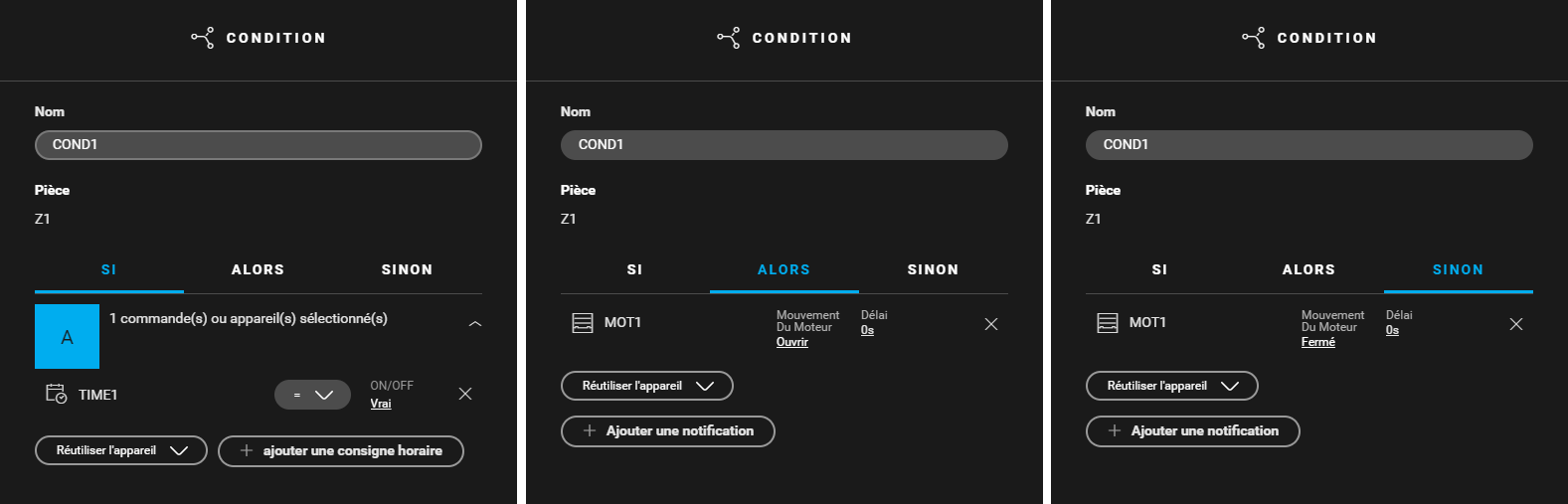

Créez une condition (COND1) qui utilise la consigne horaire pour commander le volet. À 7h30, le volet s'ouvre (TIME1 = vrai). À 22h00, le volet se ferme (TIME1 = faux). Utilisez la logique suivante :

SI TIME1 : On/off = vrai
ALORS MOT1 : Mouvement du moteur = ouvrir, Délai = 0 s
SINON MOT1 : Mouvement du moteur = fermé, Délai = 0 s

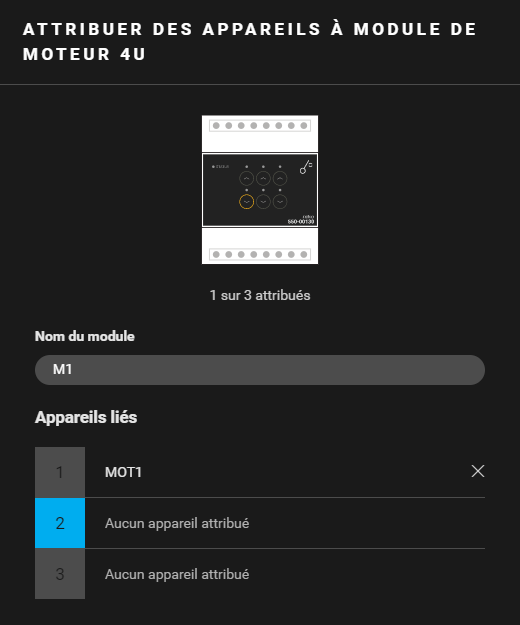

Remplir l'armoire et adresser l'appareil

Remplissez l'armoire avec...	et adressez l'appareil suivant...
un module moteur 4U (MOD1)	volet MOT1.

Exemple

Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
