Cas d'utilisation
Votre client souhaite commander automatiquement l'éclairage extérieur.
-
Le matin :
-
Activer l'éclairage lorsqu'il fait encore nuit, mais seulement après 7 heures. Cela signifie que l'éclairage est activé lorsque le soleil se lève après 7 heures.
-
Désactiver l'éclairage au lever du soleil, s'il a été activé.
-
-
Le soir :
-
Activez l'éclairage à la tombée de la nuit, mais seulement avant 19 heures. Cela signifie que l'éclairage est activé lorsque le soleil se couche avant 19 heures.
-
Désactiver l'éclairage à 19 heures, s'il a été activé.
-
Pour cet exemple, il y a deux solutions. Les voici :
-
une solution avec 2 consignes horaires
-
une solution avec 6 consignes horaires
Procédure - utilisation de 2 consignes horaires
Créer la commande et les horaires
Créer la condition

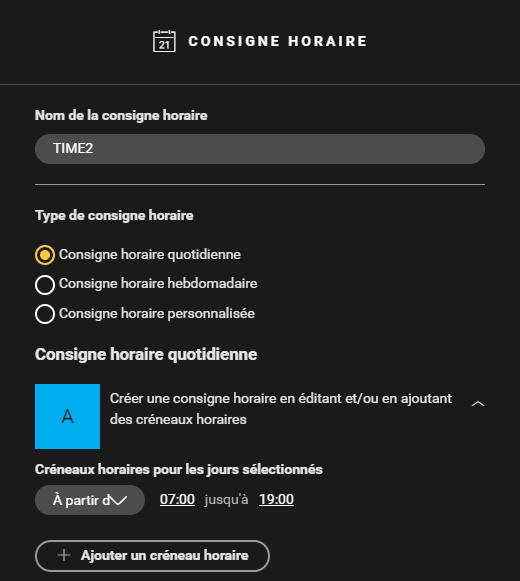

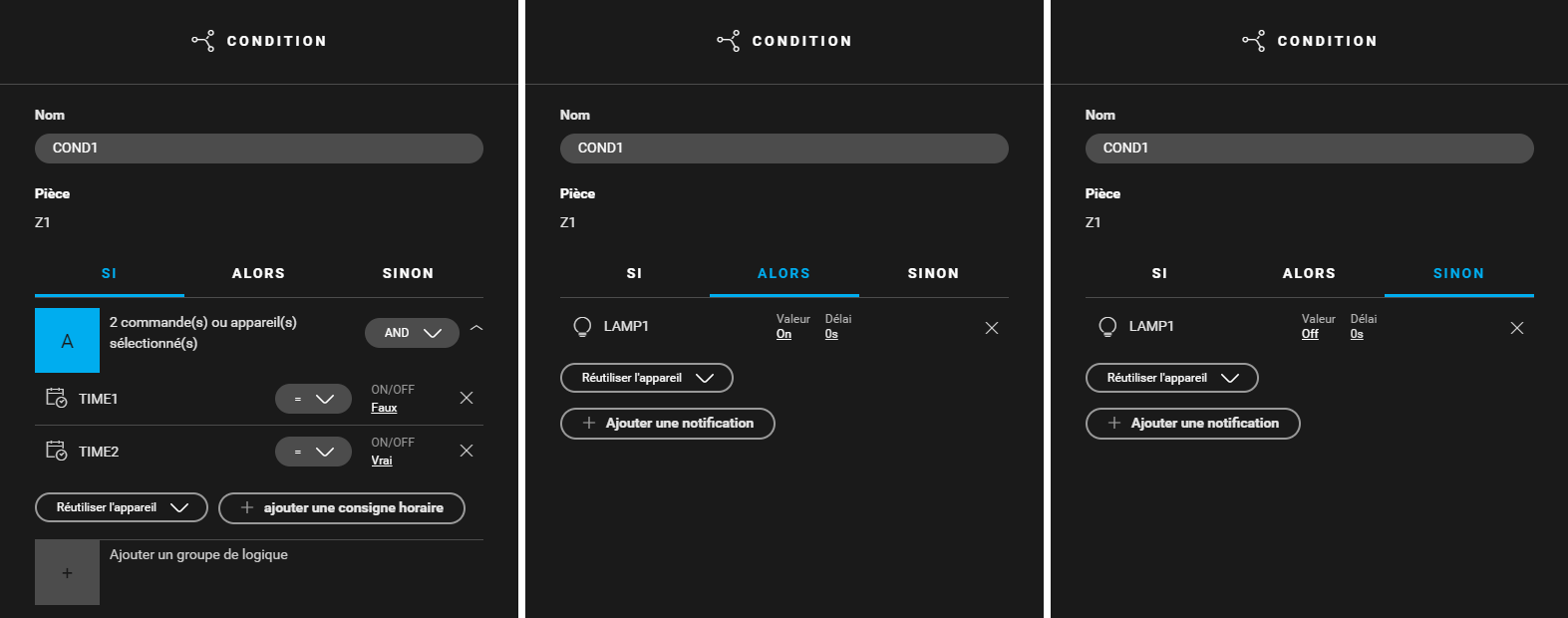

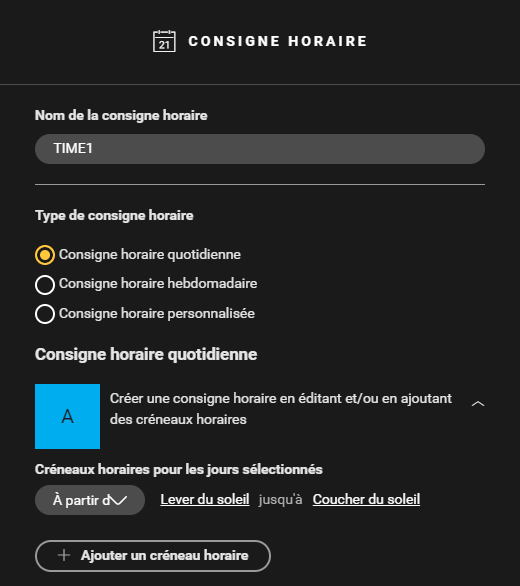

Créez une condition (COND1) qui utilise les consignes horaires pour commander l'éclairage extérieur. Du coucher au lever du soleil (TIME1 = faux) et de 7h00 à 19h00 (TIME2 = vrai), l'éclairage extérieur est activé. Utilisez la logique suivante :
-
SI (TIME1 : On/off = faux) et (TIME2 : On/off = vrai)
-
ALORS LAMP1 : Valeur = on
-
SINON LAMP1 : Valeur = off

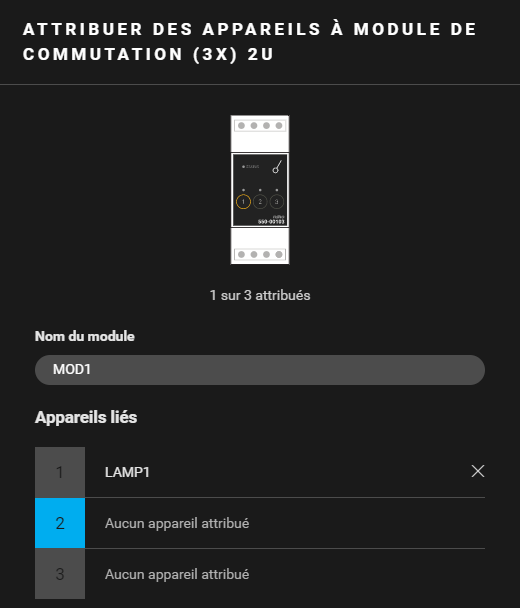

Remplir l'armoire et adresser l'appareil
|
Remplissez l'armoire avec... |
et adressez l'appareil suivant... |
|---|---|
|
un module de commutation (3X) 2U ( MOD1 ) |
lampe LAMP1. |
Exemple
Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
Procédure - utilisation de 6 consignes horaires
Créer la commande et les horaires
-
Créez une lampe (LAMP1).
-
Créez les consignes horaires suivantes :
-

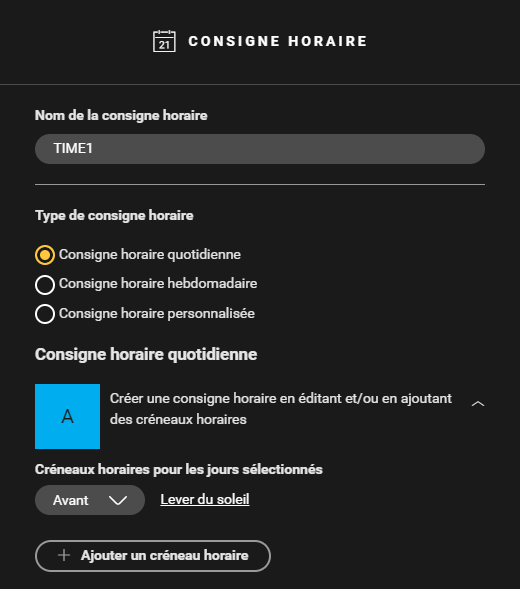

une consigne horaire quotidienne avant le lever du soleil (TIME1)
-

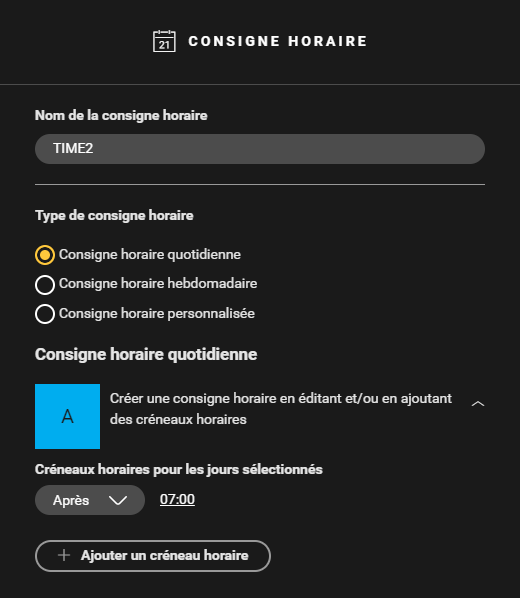

une consigne horaire quotidienne après 7h00 (TIME2)
-

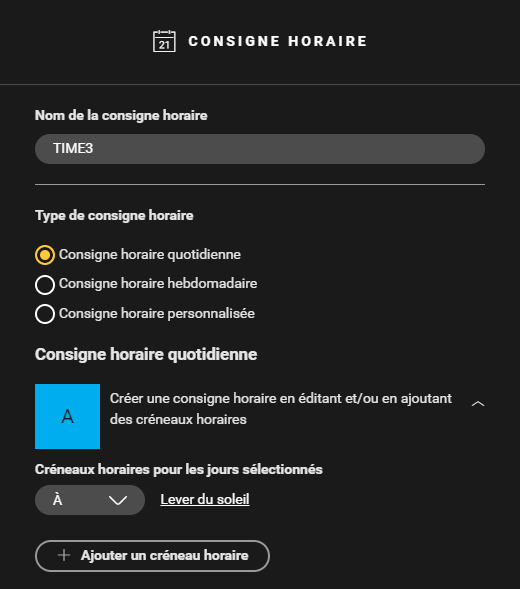

une consigne horaire quotidienne au lever du soleil (TIME3)
-

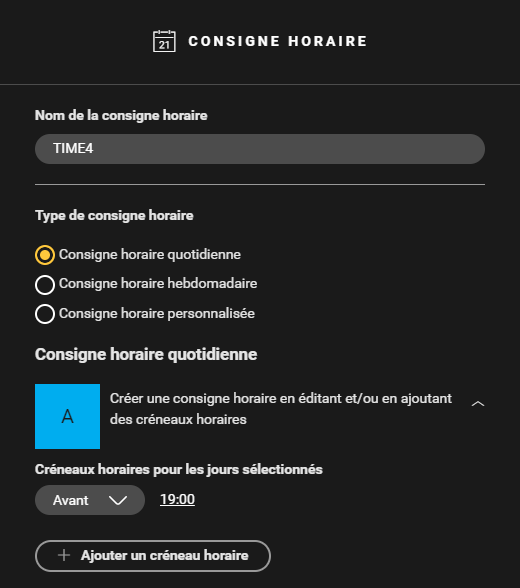

une consigne horaire quotidienne avant 19h00 (TIME4)
-

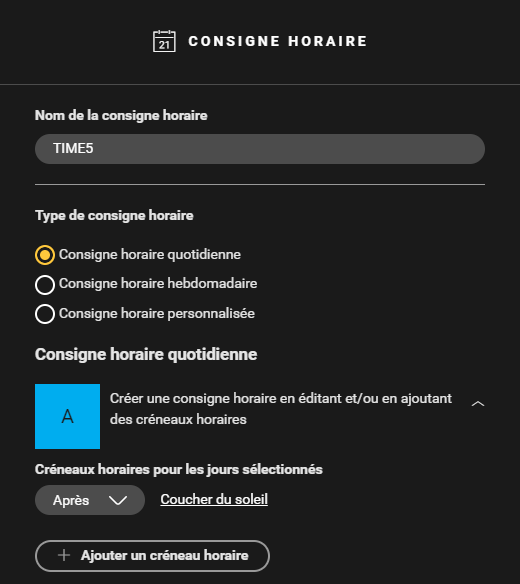

une consigne horaire quotidienne après le coucher du soleil (TIME5)
-
une consigne horaire quotidienne à 19h00 (TIME6)
-
Créer les conditions
-

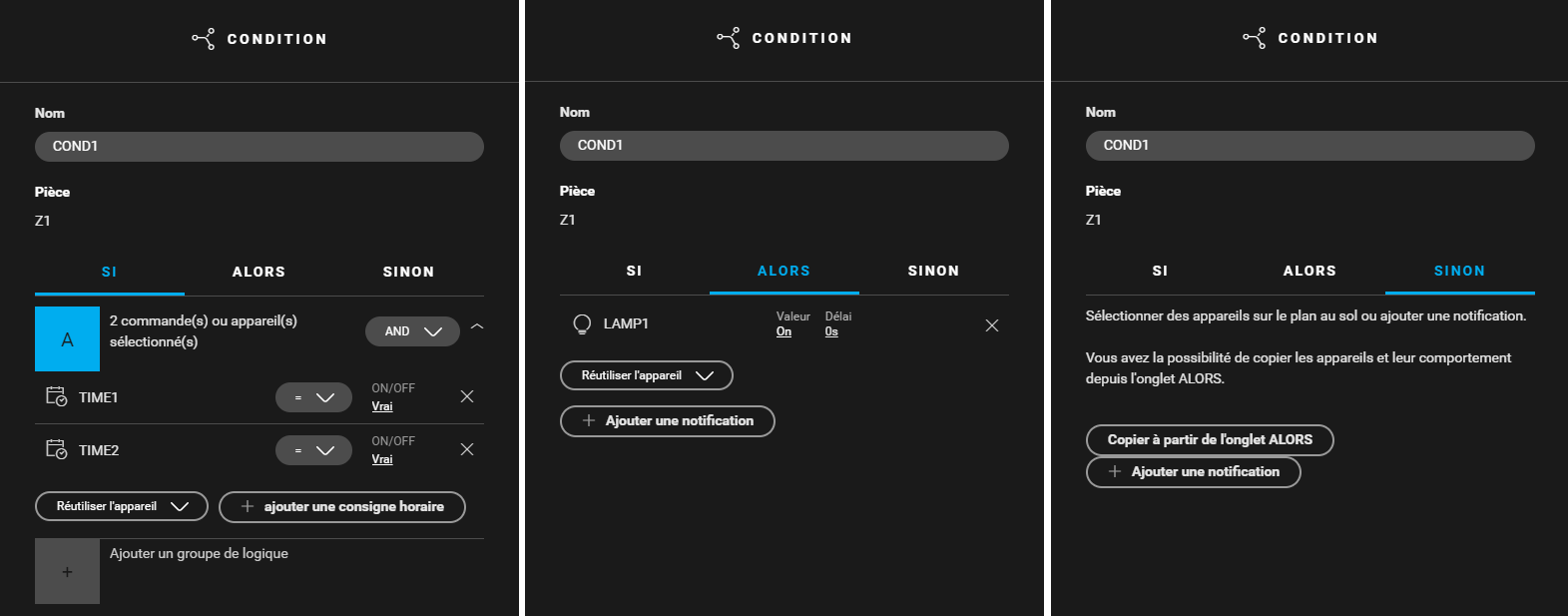

Créez une condition (
COND1
) qui active l'éclairage avant le lever du soleil et après 7 heures. Utilisez la logique suivante :
-
SI (TIME1 : On/off = vrai) et (TIME2 : On/off = vrai)
-
ALORS LAMP1: Valeur = on
-
SINON laissez vide
-
-

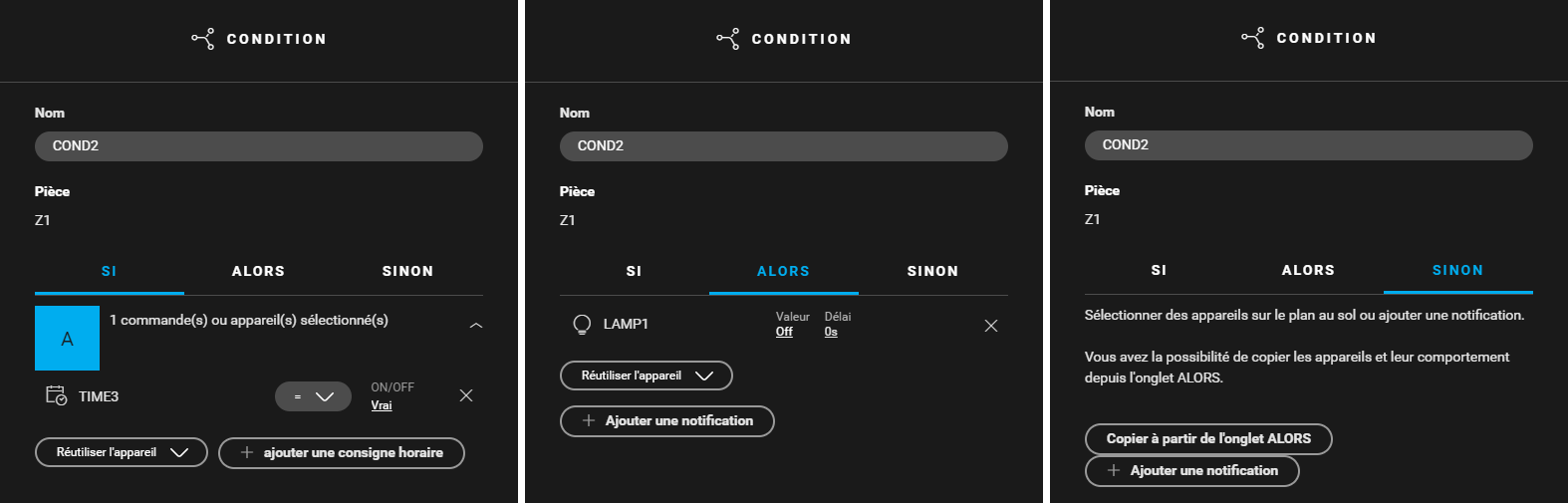

Créez une condition (
COND2
) qui désactive l'éclairage au lever du soleil. Utilisez la logique suivante :
-
SI ( TIME3 : On/off = vrai)
-
ALORS LAMP1 : Valeur = off
-
SINON laissez vide
-
-

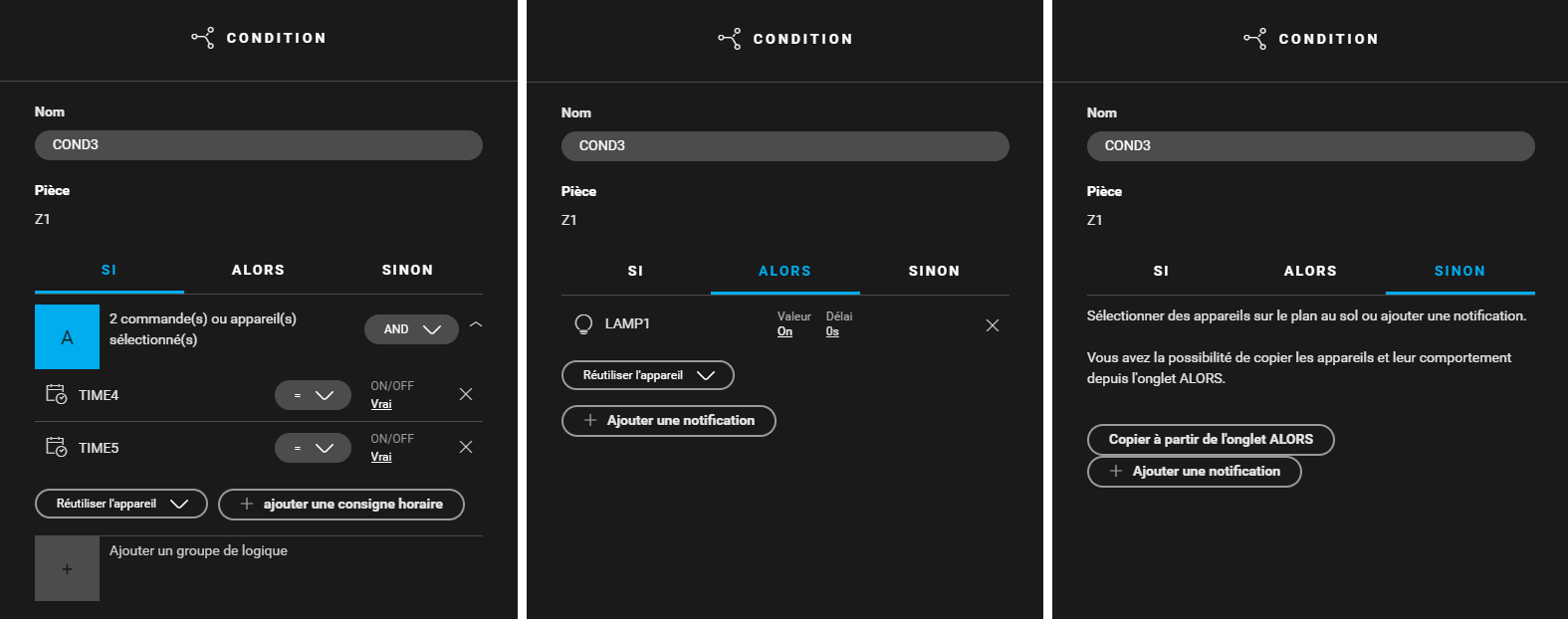

Créez une condition (
COND3
) qui active l'éclairage avant 19h00 et après le coucher du soleil. Utilisez la logique suivante :
-
SI (TIME4 : On/off = vrai) et (TIME5 : On/off = vrai)
-
ALORS LAMP1 : Valeur = on
-
SINON laissez vide
-
-
Créez une condition (
COND4
) qui désactive l'éclairage à 19h00. Utilisez la logique suivante :
-
SI (TIME6 : On/off = vrai)
-
ALORS LAMP1 : Valeur = off
-
SINON laissez vide
-

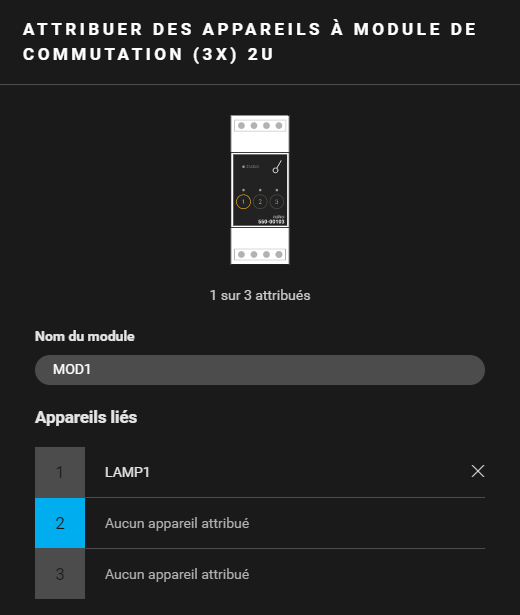

Remplir l'armoire et adresser l'appareil
|
Remplissez l'armoire avec... |
et adressez l'appareil suivant... |
|---|---|
|
un module de commutation (3X) 2U ( MOD1 ) |
lampe LAMP1. |
Exemple
Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
