Hvad skal du bruge?
Niko-krav
Din Niko Home Control installation opfylder følgende krav:
-
Den har en controller II.
-
Den er konfigureret med den seneste programmeringssoftware.
Du skal installere følgende ekstra produkter:
Du opnår de bedste resultater, hvis du tilslutter både blæserne og ventilerne i dit system. Du kan dog også tilslutte en af dem.
|
|
Påkrævet ekstra produkt |
Referencenummer |
|---|---|---|
|
Blæserstyring |
Analogt styringsmodul(s) |
|
|
Ventilstyring |
Opvarmnings- eller kølemodul(er) Relæmodul (i nogle tilfælde*) |
|
|
Termostat (en pr. zone) |
|
|
|
||
|
XXX-5220 |
||
|
550-160x2 eller 550-160x4 |
Antallet af moduler, du har brug for, afhænger af dit systems konfiguration. Se tilslutningsskemaet for at få en fuld forståelse af kravene.
Du har brug for:
-
en fri udgangskontakt på de(t) analoge styringsmodul(er) for hver zone udstyret med en blæserspoleenhed, som du vil tilslutte
-
en fri udgangskontakt på de(t) varme- eller kølemodul(er) for hver zone udstyret med en termoaktuatorventil, som du vil tilslutte
-
en eller to frie kontakter til tilslutning af varmepumpen (kontroller kravene og tilslutningsskema til din specifikke varmepumpe):
-
en til at signalere varme-/kølebehov
-
en til at signalere varme-/kølevælger (kun nødvendig, hvis din varmepumpe kan levere både varmt og koldt vand)
-
*For eksempel, i en konfiguration med to zoner til opvarmning og køling, vil du bruge ét varme- eller kølemodul, der har op til fire HVAC-kontakter.
Jaga krav
Dit system opfylder følgende krav:
-
Det er en blæserspoleenhed, der har en vandsløjfe og en blæser.
-
Din enhed kan betjenes via:
-
en termoaktuatorventil for hver zone
-
en 0–10 V-kontakt for hver zone
-
-
Den er tilsluttet på en varme- eller køleenhed til centralvarmeanvendelse, såsom en varmepumpe, kedel osv.
Kontroller også de specifikke krav til din vandtilførsel (varmepumpe, kedel osv.)
Dit system er et af følgende Jaga-produkter*:
-
Strada Hybrid eller Clima Canal udstyret med en Jaga Dynamic Product Controller.
-
Briza
*Se leverandørens hjemmeside for detaljerede oplysninger og de nyeste produkter.
Forbindelsesskemaer
I tilfælde af et varmesystem:
|
3 zoner |
6 zoner |
|---|---|
|
|
I tilfælde af et varme- og kølesystem:
|
2 zoner |
5 zoner |
|---|---|
|
|

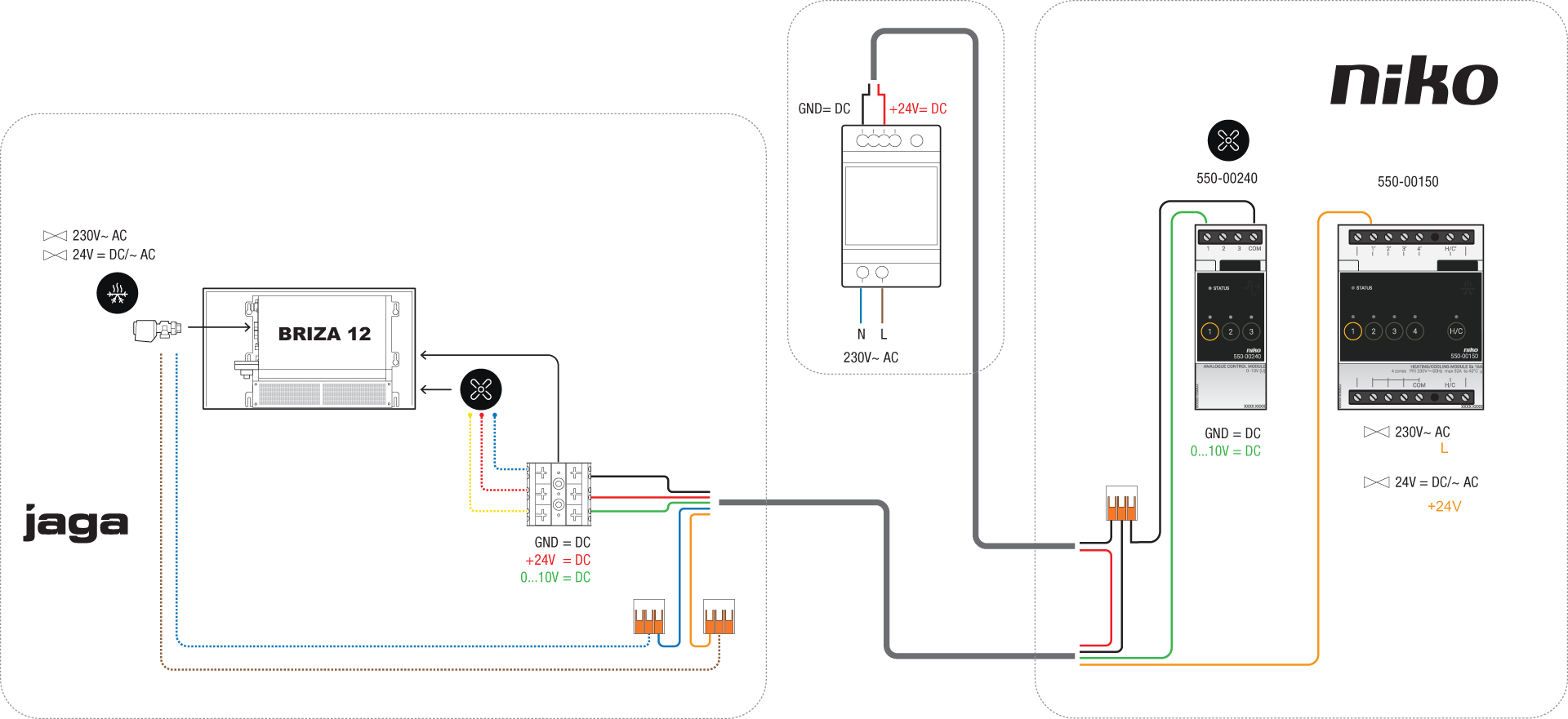

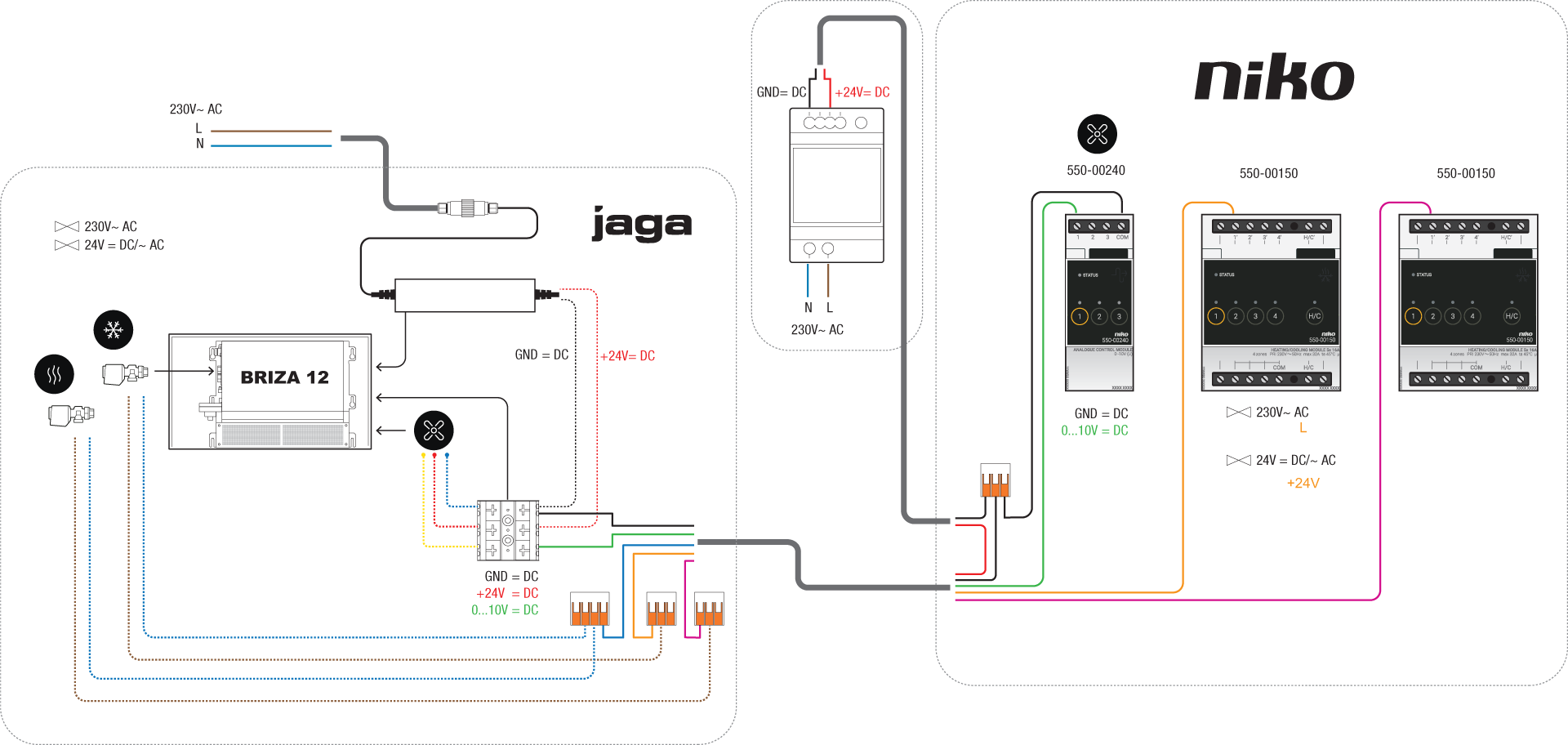

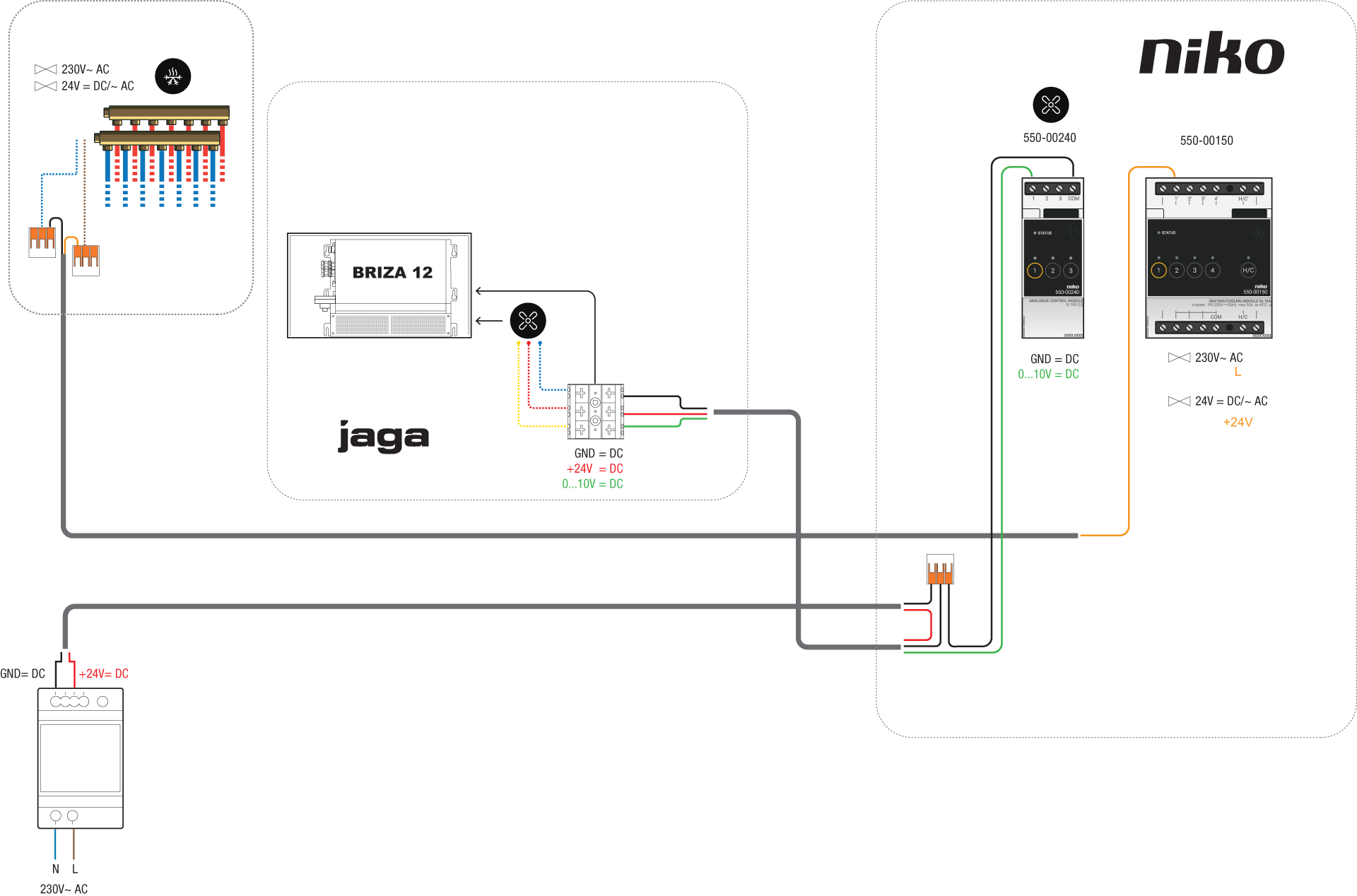

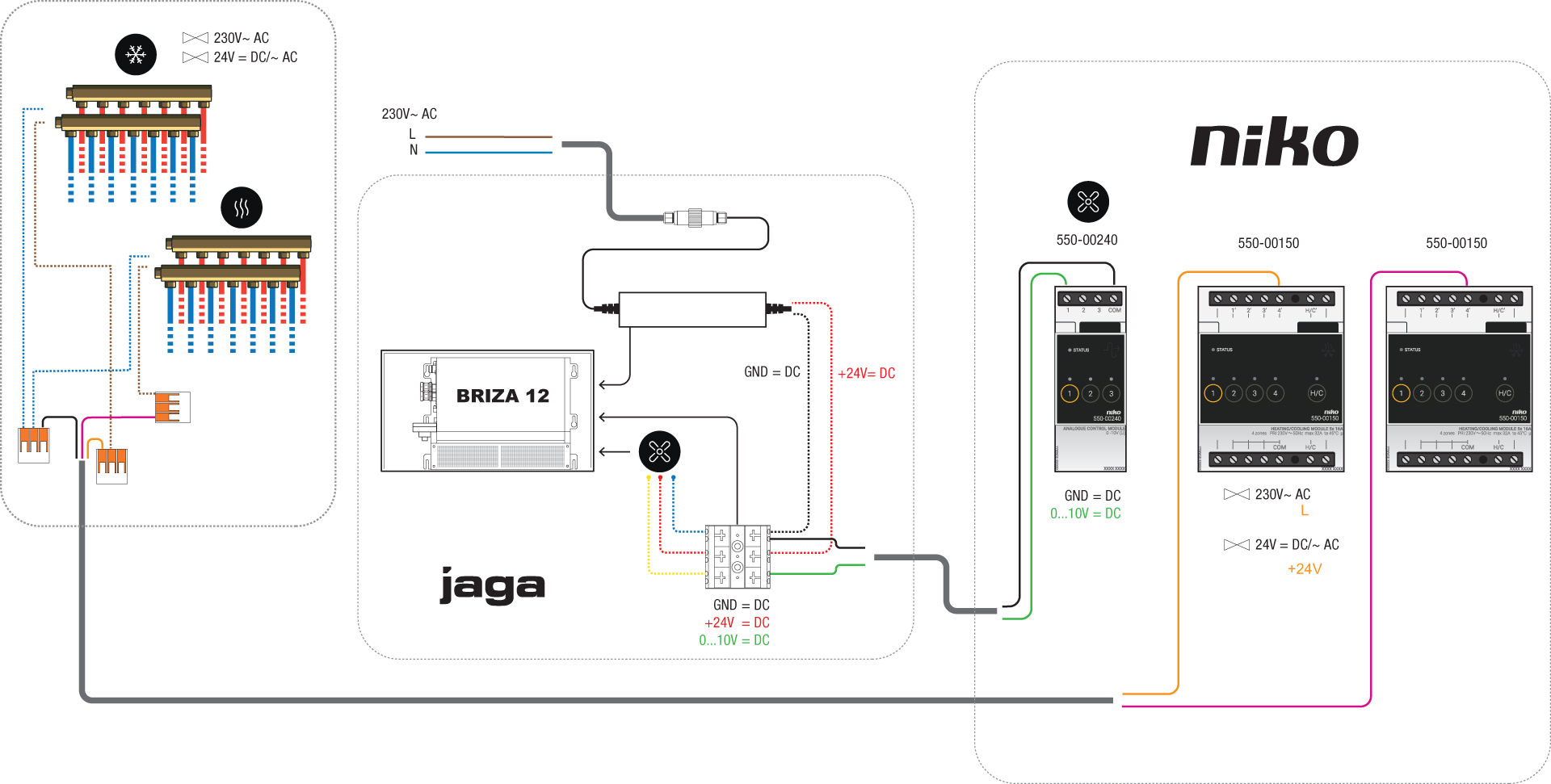

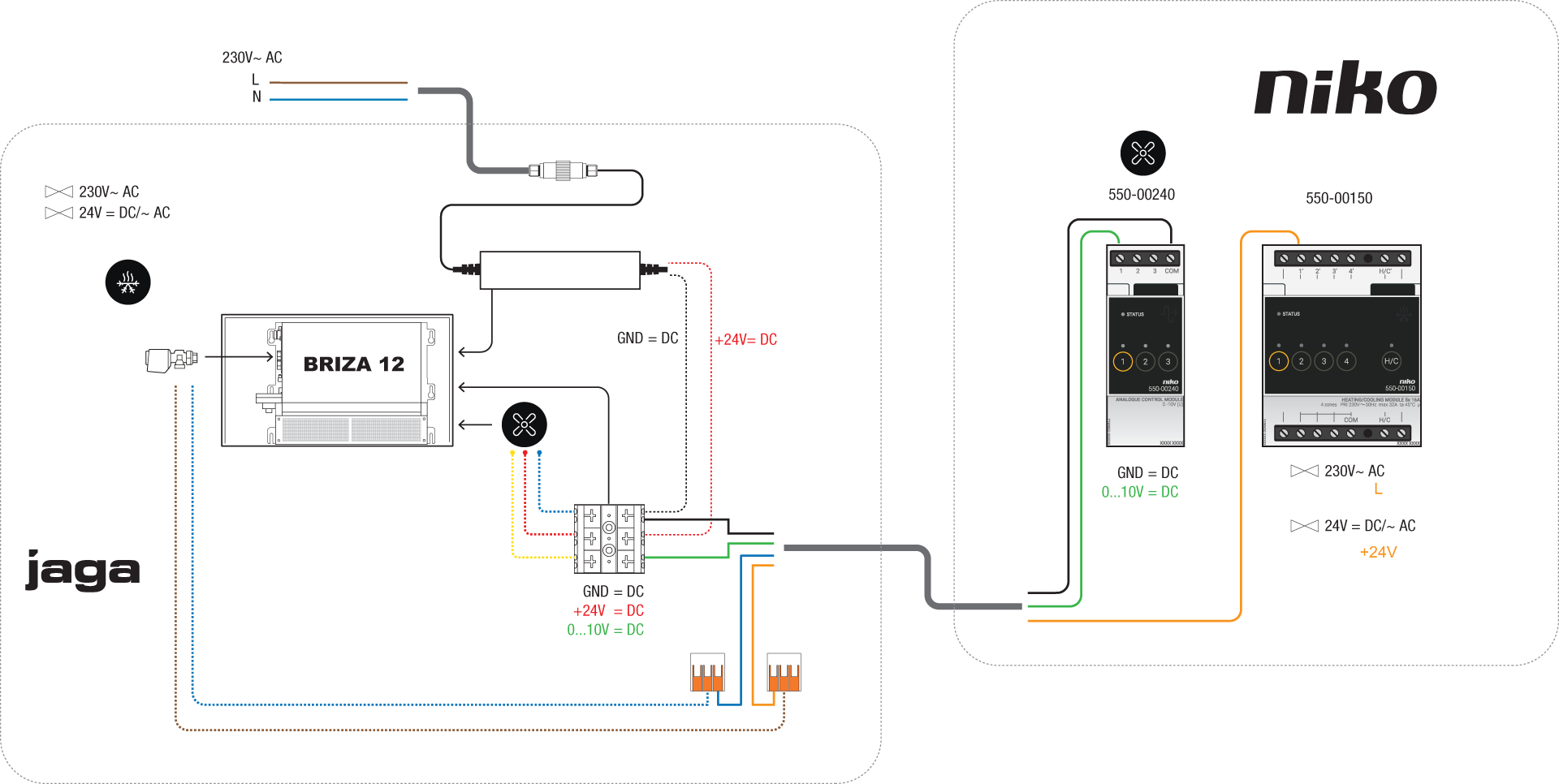

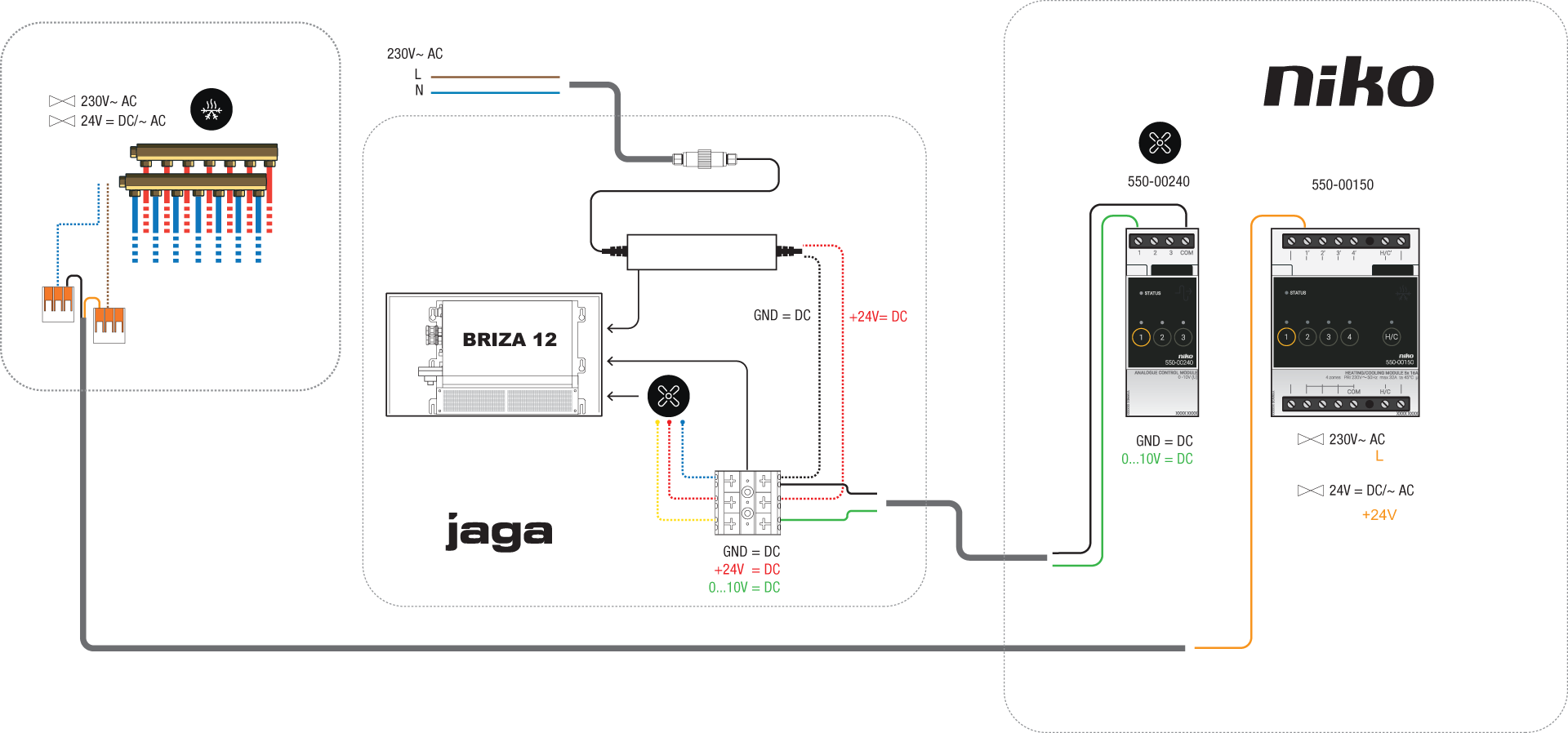

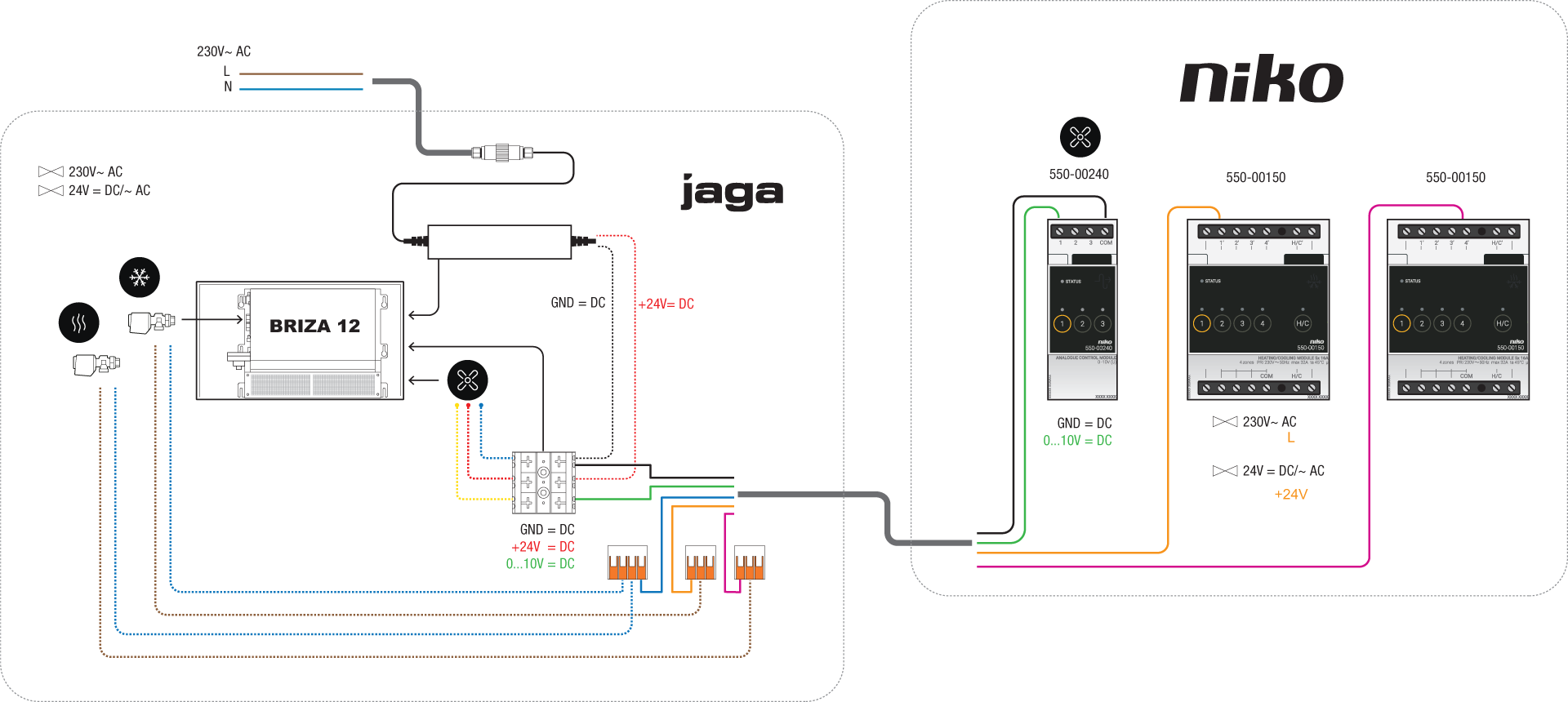

Tilslutningsskemaer for Briza 12
|
Strømforsyning placeret i |
Styring af tilførsel af koldt/varmt vand til ventilo via |
2-rør |
4-rør |
|---|---|---|---|
|
Briza 12
|
en zoneventil ved solfangeren til koldt/varmt vand |
|
|
|
en ventil ved ventilo-opsamleren |
|
|
|
|
eltavle |
en zoneventil ved solfangeren til koldt/varmt vand |
|
|
|
en ventil ved ventilo-opsamleren |
|
|
Programmering
Konfigurer det analoge betjeningsmodul og/eller varme- eller kølemodul(er) i programmeringssoftwaren. Afhængigt af antallet af zoner, kan du bruge følgende programmeringseksempler som inspiration:
