Détection de mouvement avec détecteur(s) extérieur(s)

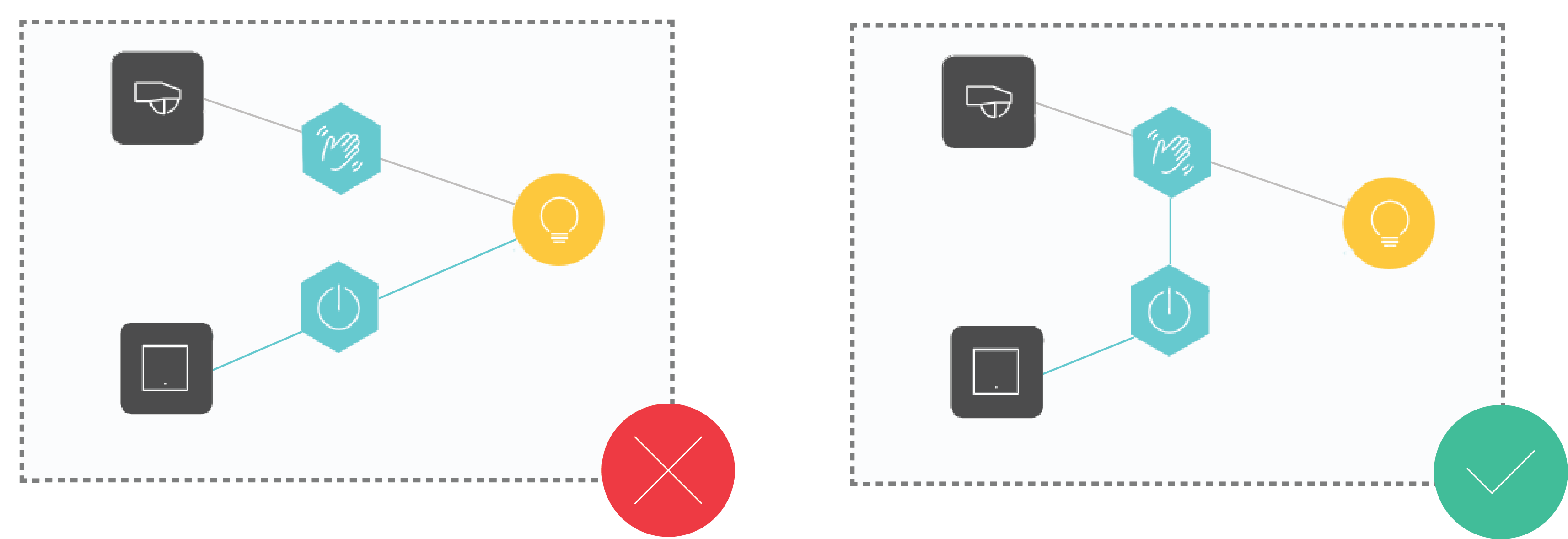

Les lampes, ou d'autres appareils utilisés dans une routine de détection de mouvement, devraient de préférence ne pas être utilisés directement dans toute autre routine – p. ex. n'utilisez pas ces lampes ou appareils dans une routine tout éteint de base.

Si vous voulez commander ces appareils avec d'autres actions ou routines, utilisez la routine de détection de mouvement dans cette routine et non les appareils.

Qu'est-ce que la Détection de mouvement avec détecteur(s) extérieur(s) ?

La routine Détection de mouvement avec détecteur(s) extérieur(s) allume une ou plusieurs lampes lorsqu'un mouvement est détecté à l'extérieur ou lorsque l'intensité lumineuse passe sous le niveau défini sur le détecteur de mouvement. Vous pouvez programmer des lampes à intensité variable pour les allumer à une certaine intensité lumineuse. Si aucun mouvement n'est détecté pendant une durée prédéfinie, les lampes s'éteindront.

Point de départ

• Vous avez créé les commandes et appareils suivants :

  • un détecteur de mouvement extérieur

  • (facultatif) plusieurs détecteurs de mouvement extérieurs et/ou un bouton-poussoir simple avec LED témoin

  • une lampe

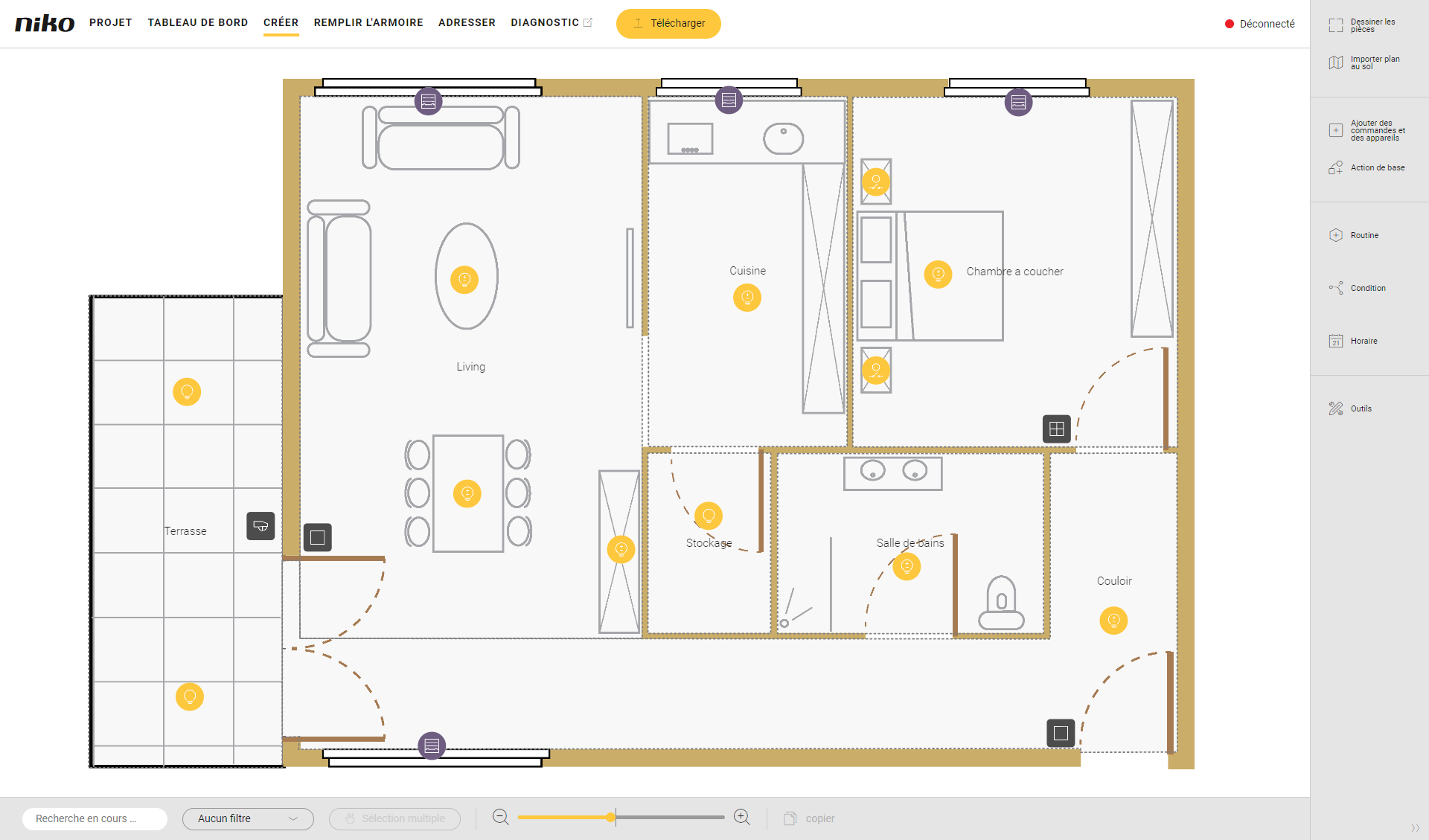

• Vous êtes dans la fenêtre d'aperçu Créer.



Procédure

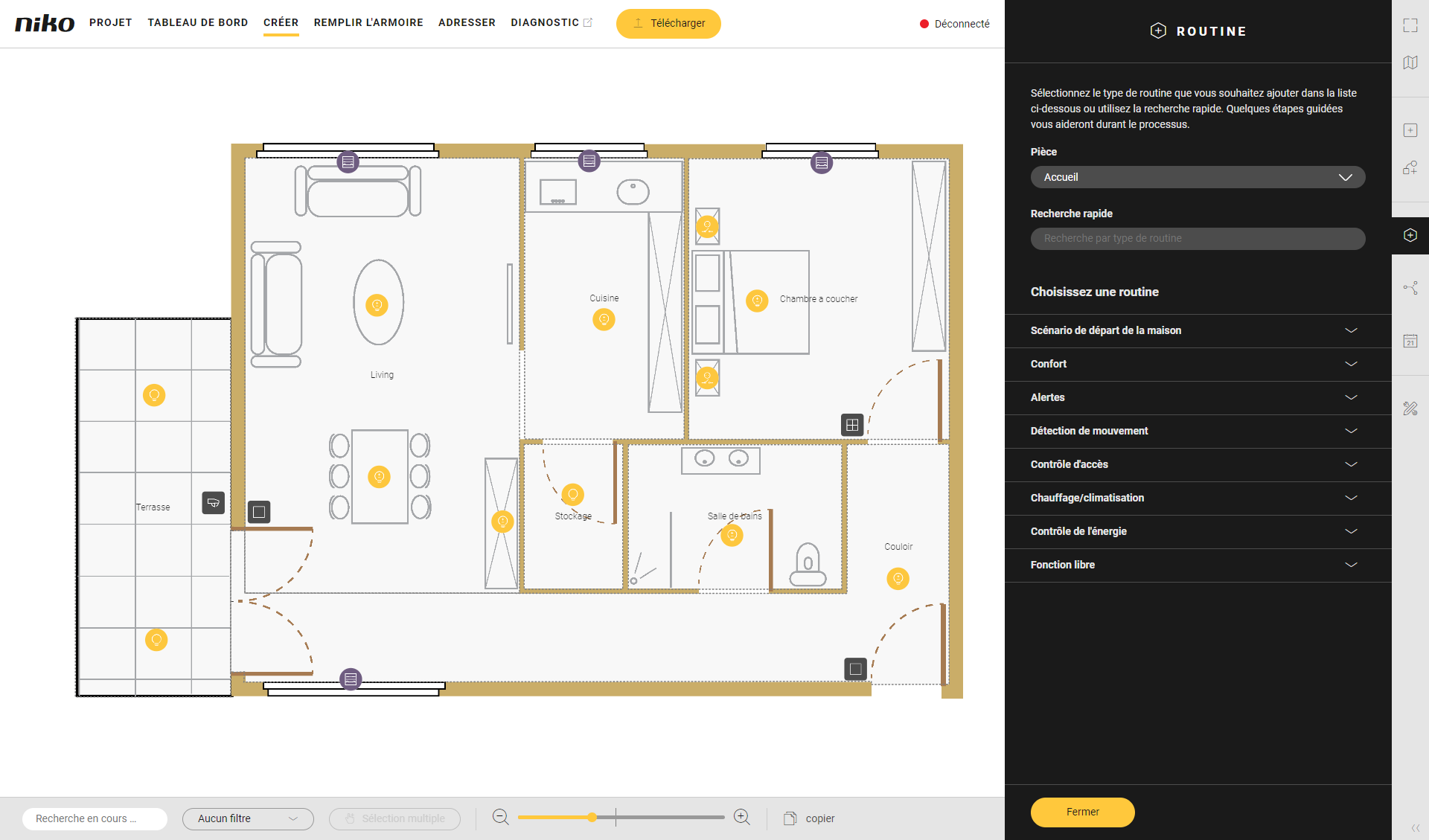

1. Dans la barre de boutons à droite, cliquez sur le bouton Routine.
   Résultat :
   le panneau Routine apparaît.

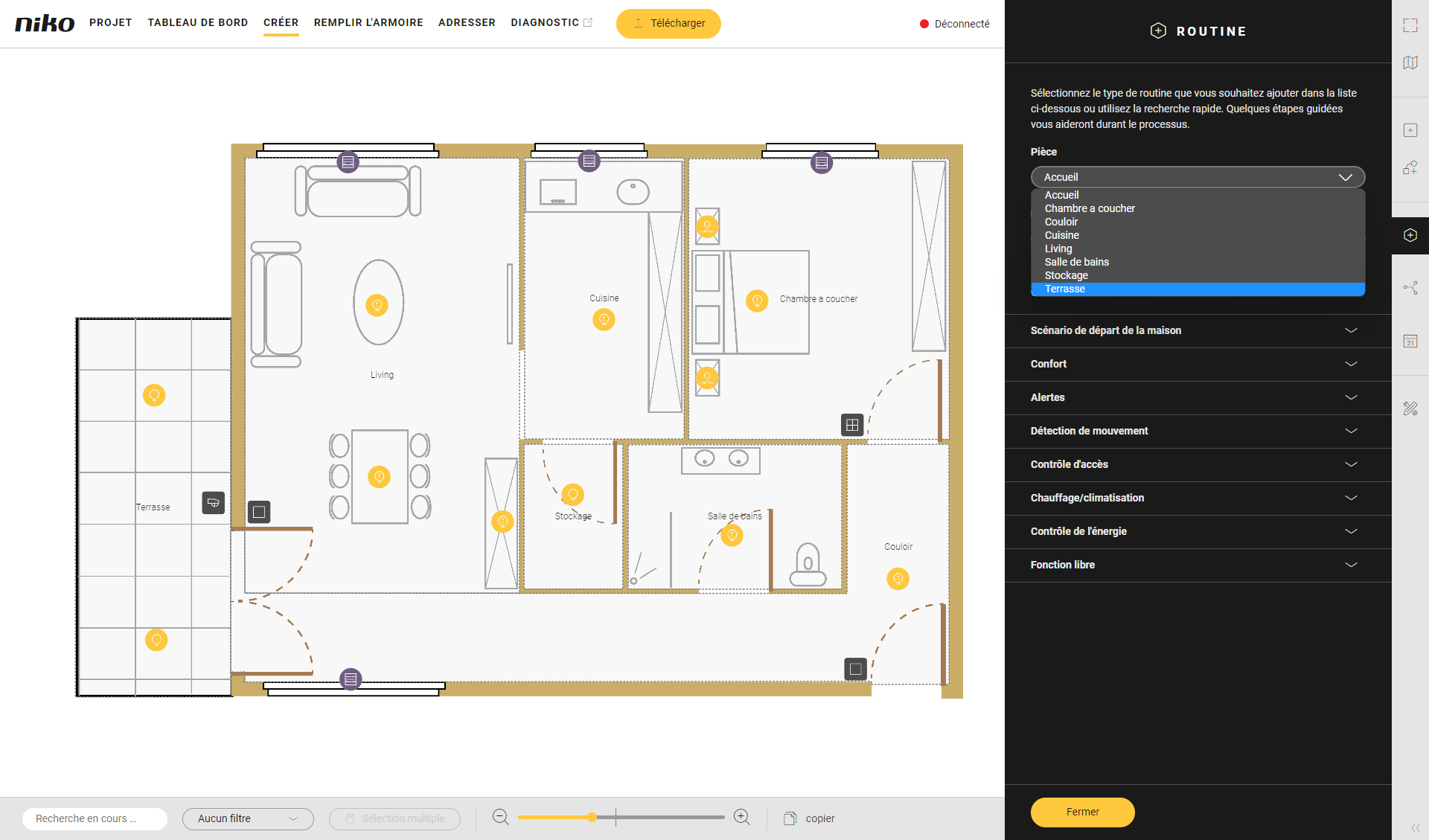

2. Sélectionnez la pièce de la manière suivante :

   • Sélectionnez Pièce dans le menu déroulant.

   • Cliquez sur la pièce dans la zone de dessin.

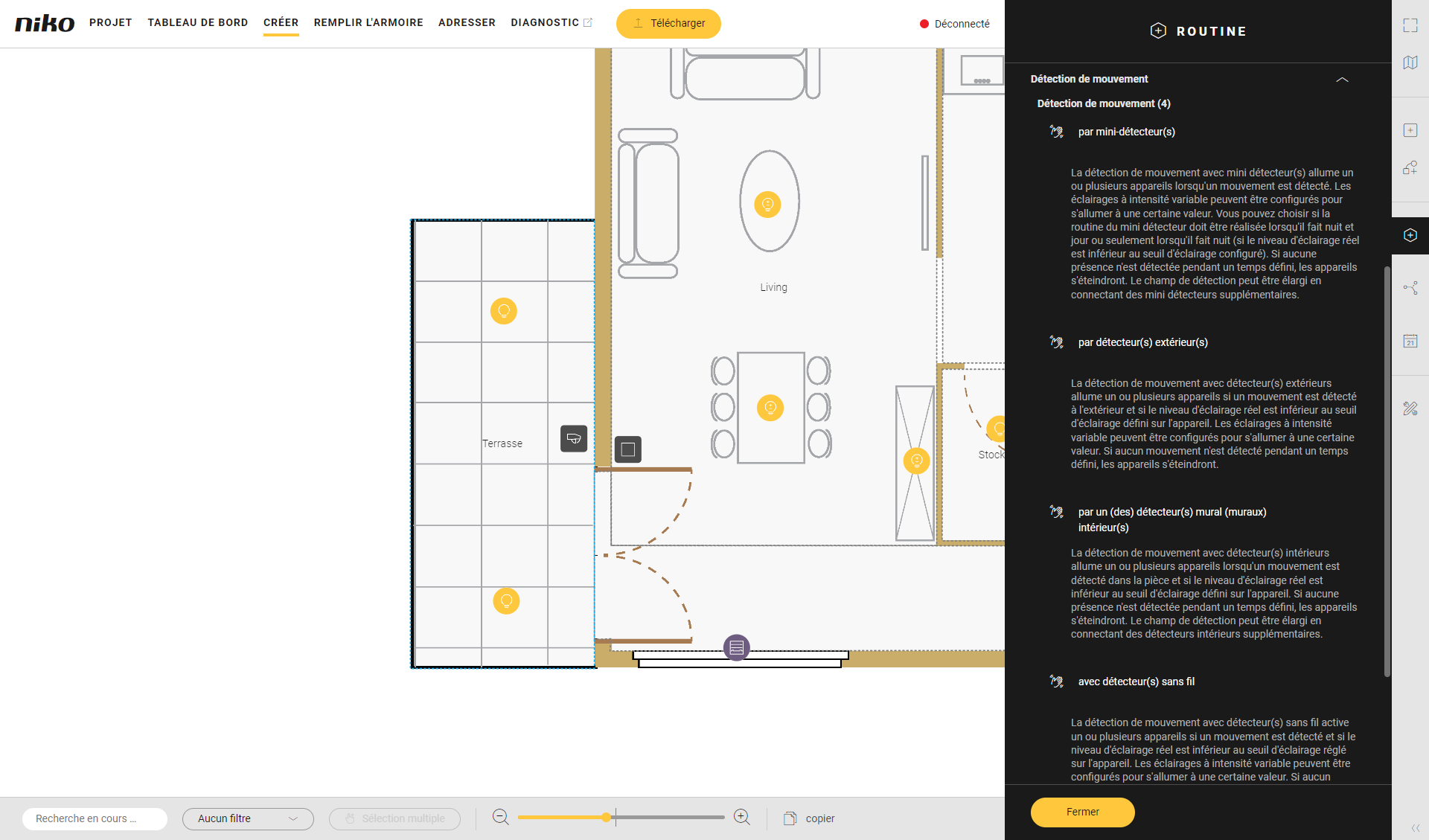

3. Cliquez sur la flèche à côté de la catégorie Détection de mouvement.



4. Cliquez sur Détection de mouvement avec détecteur(s) extérieur(s).

5. Donnez un nom à la routine.

6. Définissez le comportement de la manière suivante :

   Comportement	Quoi ?	Comment ?

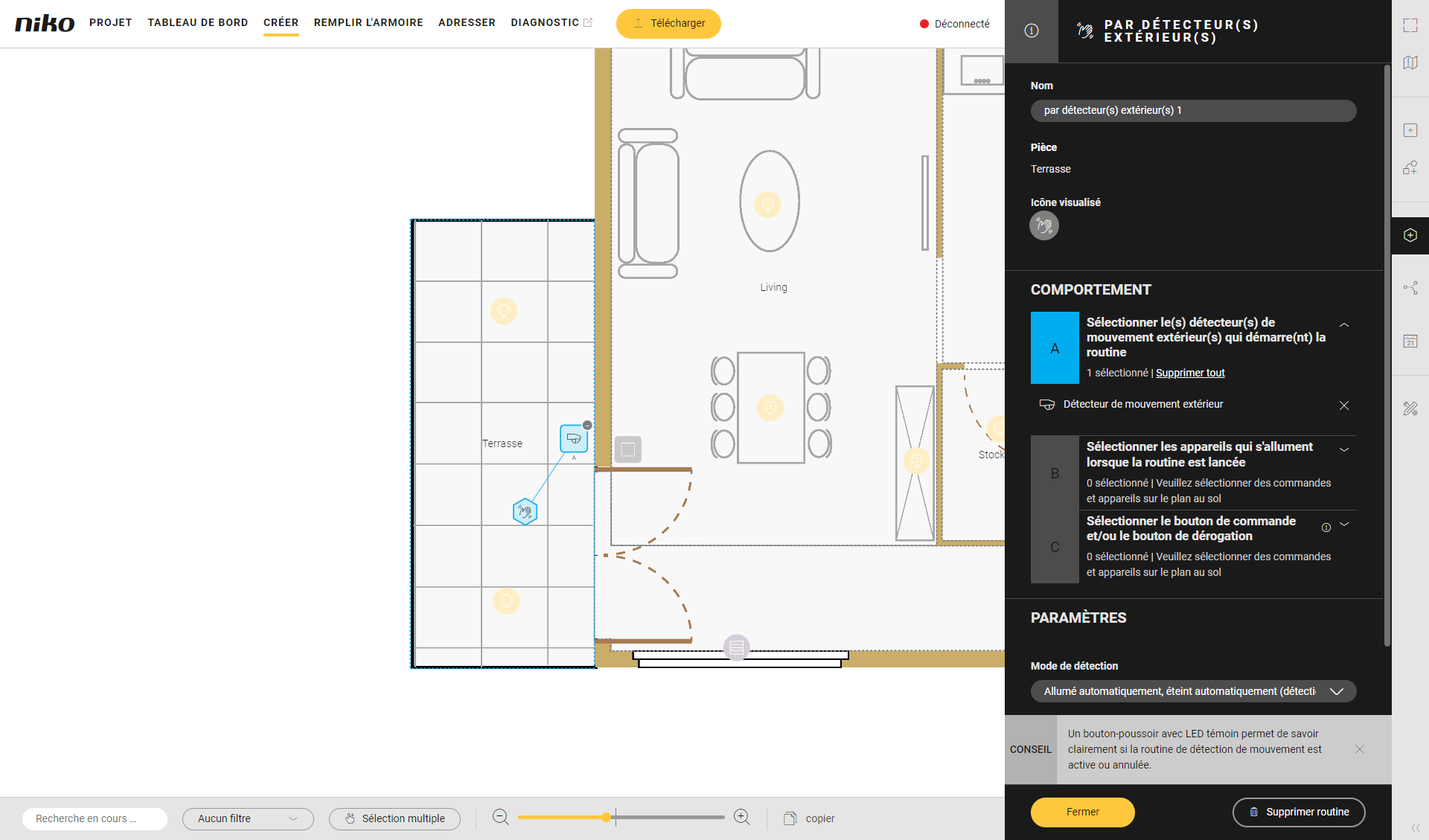

   A	Sélectionnez le(s) détecteur(s) de mouvement extérieur(s) qui activera/activeront la routine. Dans cet exemple, nous utilisons 1 détecteur de mouvement extérieur.	Cliquez sur le signe plus du (des) détecteur(s) de mouvement extérieur(s) que vous voulez inclure dans la routine.

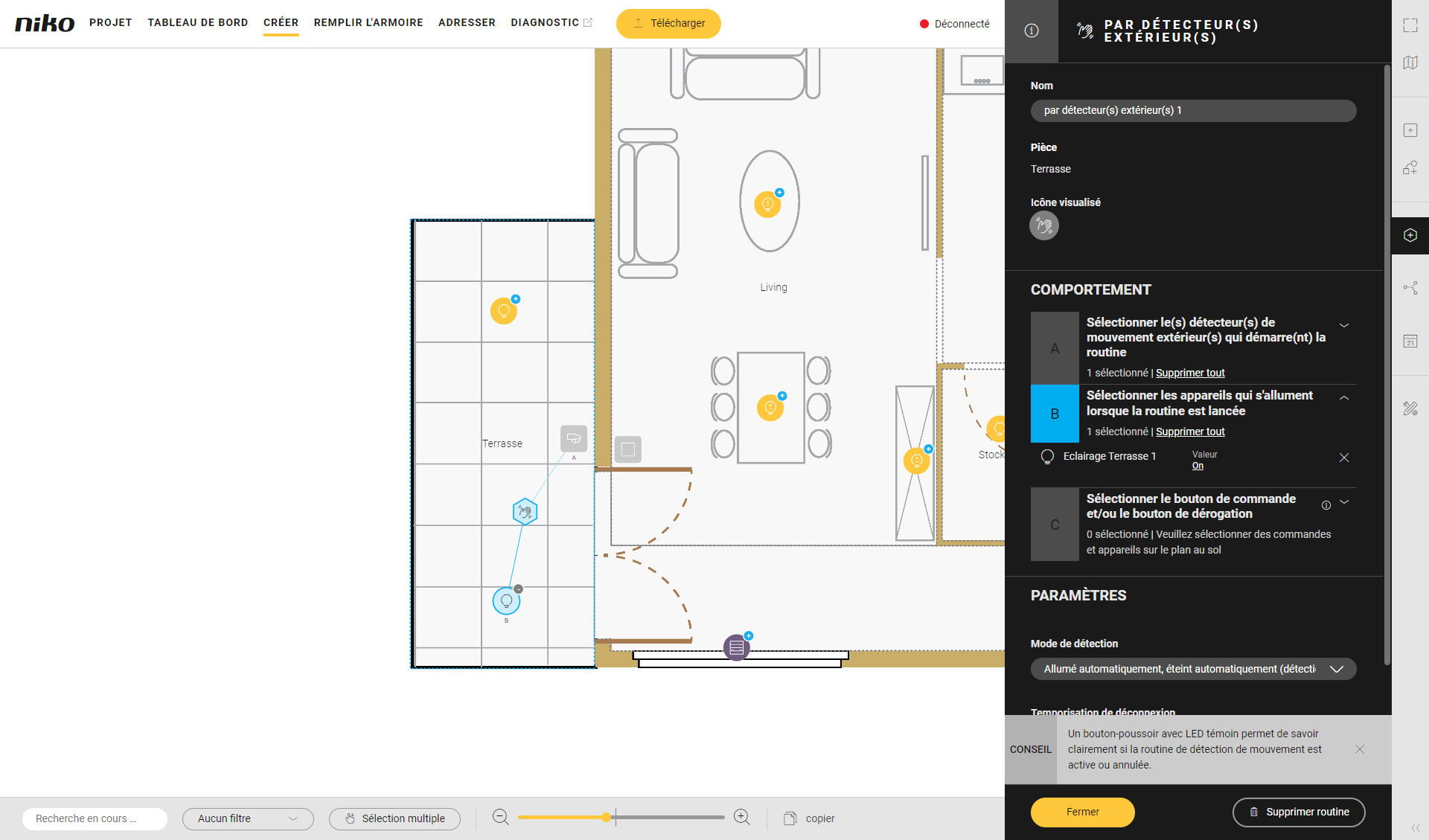

   B	Sélectionnez les appareils pour cette routine.	Cliquez sur les signes plus des appareils. Vous pouvez activer des lampes commutées ou des lampes à intensité variable sur la base d'une valeur définie. Dans cet exemple, nous avons choisi une lampe commutée.
   C	(facultatif) Sélectionnez une commande pour réaliser une des actions suivantes : désactiver la routine (en cas de détection de présence). L'appareil sera toujours allumé et ne sera pas concerné par le détecteur de mouvement. allumer manuellement les appareils et les éteindre automatiquement (en cas de détection d'absence)	Cliquez sur le signe plus de la commande. Utilisez un bouton-poussoir avec LED témoin pour voir clairement s'il est actif ou pas.



   Utilisez Sélection multiple pour sélectionner différents appareils en même temps.

7. Dans Paramètres, définissez les valeurs suivantes :

   Paramètre	Choix	Description
   Mode de détection	Détection de présence (allumer automatiquement, éteindre automatiquement)	Le détecteur de mouvement extérieur commande l'éclairage.
   	Détection d'absence (allumer manuellement, éteindre automatiquement)	Allumer la lumière manuellement. Le détecteur de mouvement extérieur éteint la lumière quand plus aucun mouvement n'est détecté.
   Temporisation de déconnexion	0 - 23 heures 59 min 59 sec	Standard : 1 min.

8. Cliquez sur le bouton Fermer pour revenir au volet Routine.

9. Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Créer.

Vidéos

Voir quelques exemples ici. Montez le volume pour regarder les vidéos.

• Dans cet exemple, nous créons un système de détection de mouvement avec 1 détecteur de mouvement extérieur.

https://www.youtube.com/embed/Z_G6ebg_ILg

• Dans cet exemple, nous créons un système de détection de mouvement avec 1 détecteur de mouvement extérieur et un bouton d'annulation manuel.

https://www.youtube.com/embed/w5rr3tqSRow
