Détection de mouvement avec mini-détecteur(s)

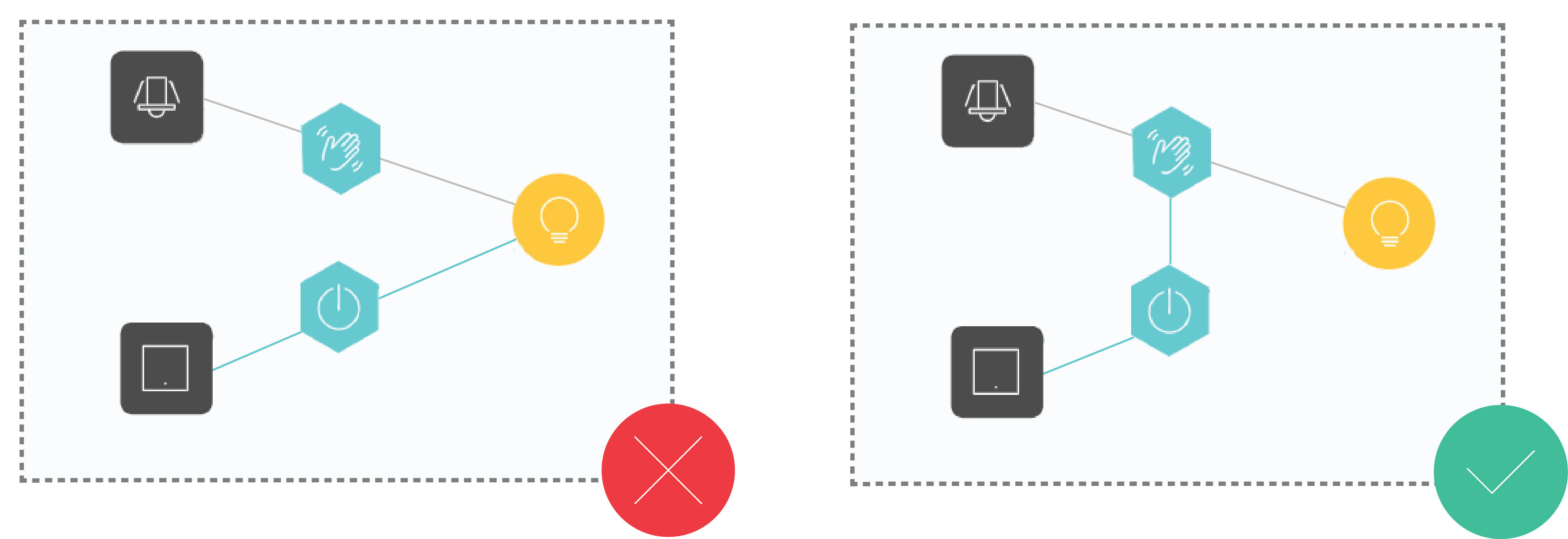

Les lampes, ou d'autres appareils utilisés dans une routine de détection de mouvement, devraient de préférence ne pas être utilisés directement dans toute autre routine – p. ex. n'utilisez pas ces lampes ou appareils dans une routine tout éteint de base.

Si vous voulez commander ces appareils avec d'autres actions ou routines, utilisez la routine de détection de mouvement dans cette routine et non les appareils.

Qu'est-ce que la détection de mouvement avec mini-détecteur(s) ?

La routine Détection de mouvement avec mini-détecteur(s) allume une ou plusieurs lampes lorsqu'un mouvement est détecté. Vous pouvez programmer des lampes à intensité variable pour les allumer à une certaine intensité lumineuse. Vous pouvez choisir quand la détection de mouvement doit être activée :

• dans la lumière et l'obscurité

• seulement dans l'obscurité, lorsque l'intensité lumineuse est inférieure à une valeur seuil réglable

Si aucune présence n'est détectée pendant une durée prédéfinie, les lampes s'éteindront. Vous pouvez élargir la portée de détection en sélectionnant des mini-détecteurs supplémentaires comme détecteurs secondaires.

Point de départ

• Vous avez créé les commandes et appareils suivants :

  • un mini-détecteur

  • (facultatif) plusieurs mini-détecteurs et/ou un bouton-poussoir simple avec LED témoin

  • une lampe

• Vous êtes dans la fenêtre d'aperçu Créer.

Procédure

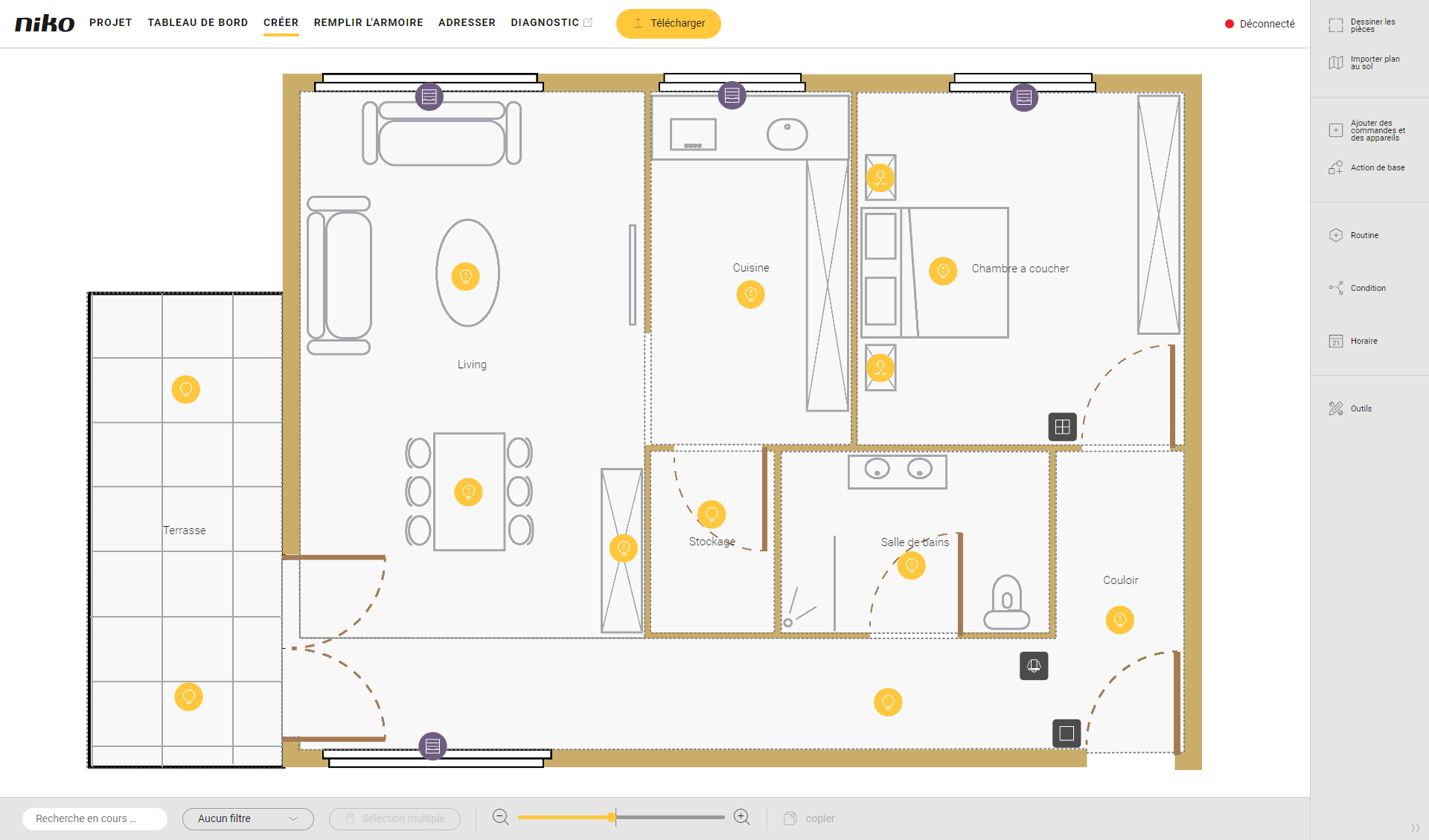

1. Dans la barre de boutons à droite, cliquez sur le bouton Routine.
   Résultat :

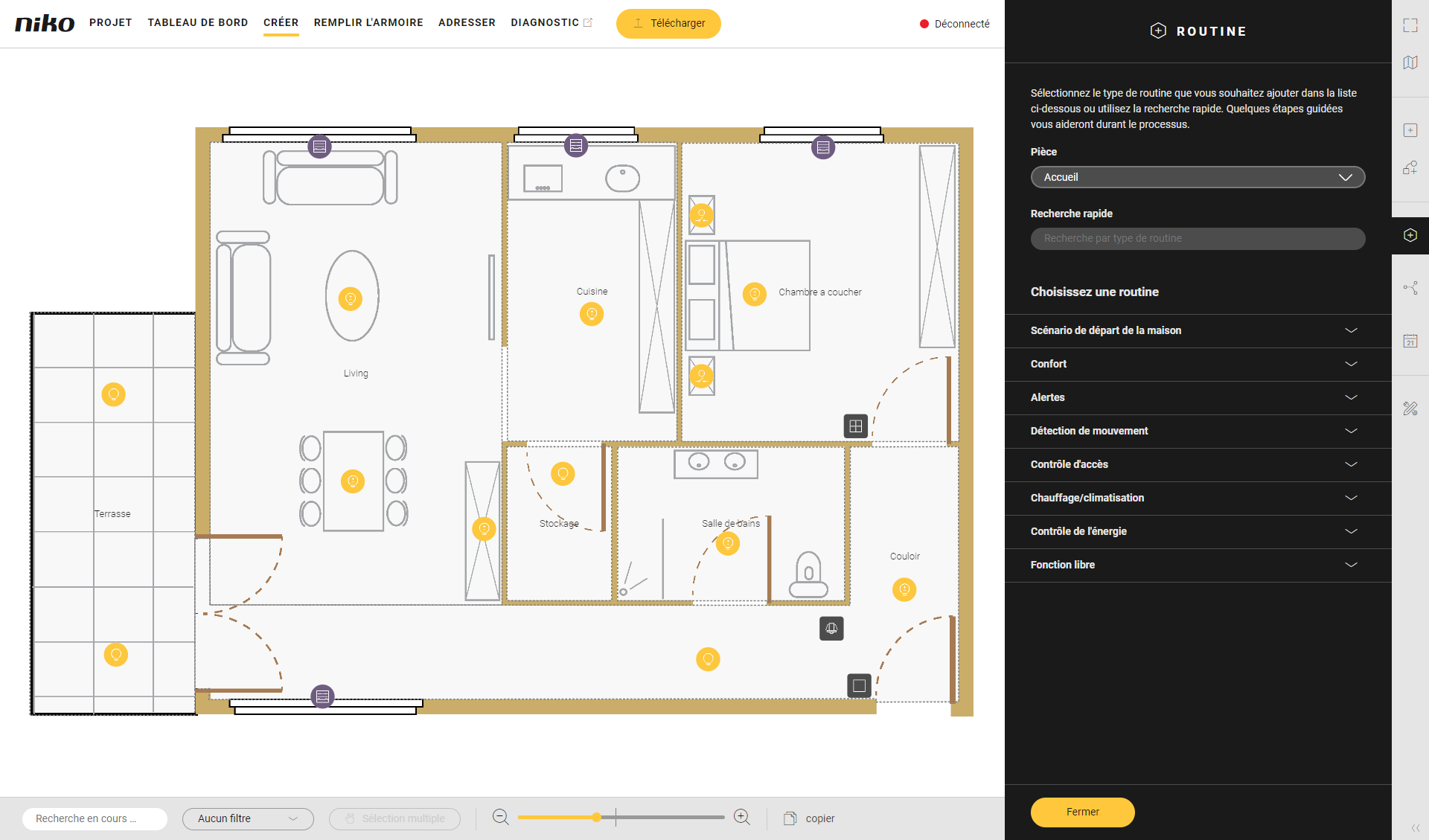

   le panneau Routine apparaît.

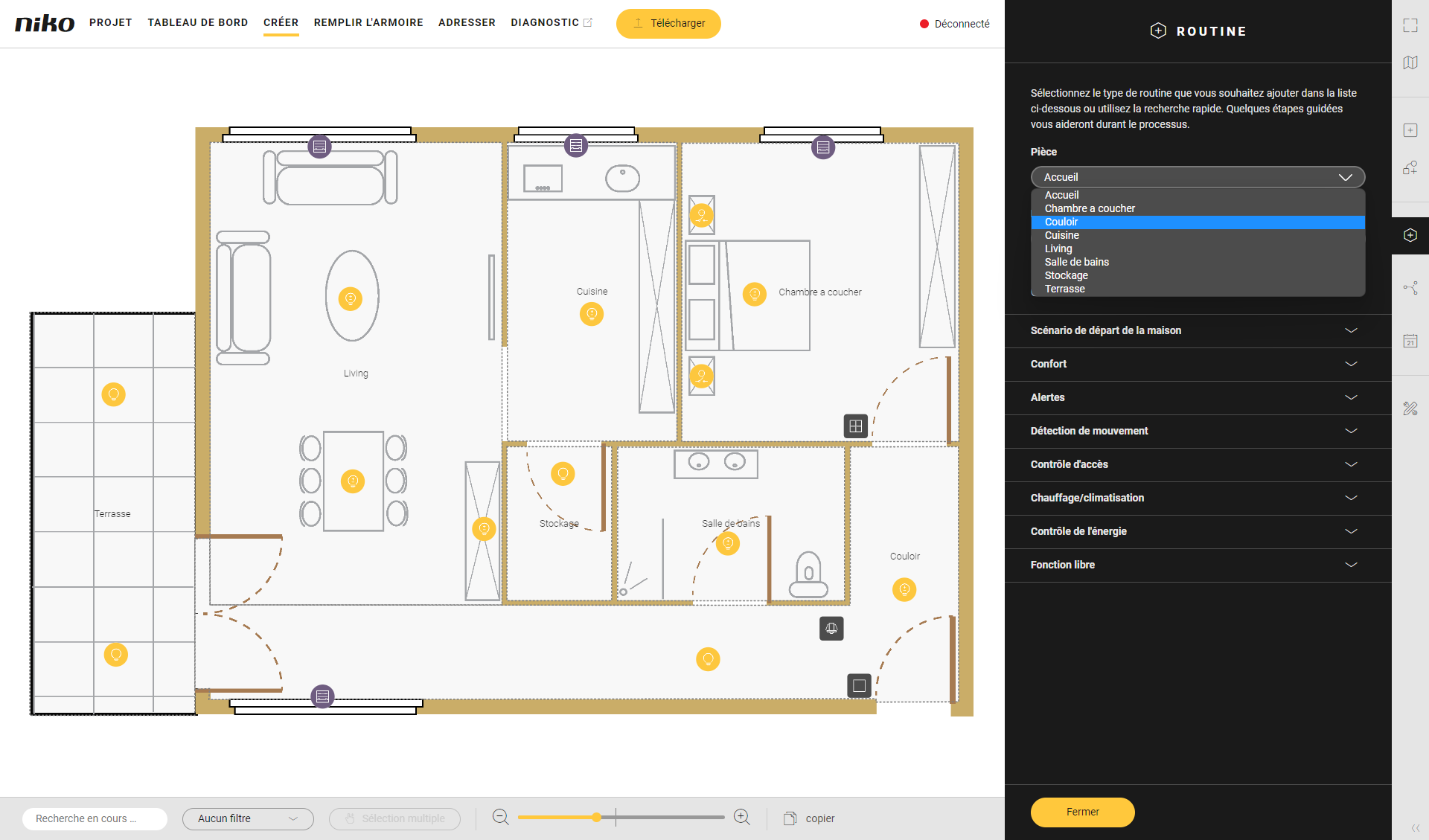

2. Sélectionnez la pièce de la manière suivante :

   • Sélectionnez Pièce dans le menu déroulant.

   • Cliquez sur la pièce dans la zone de dessin.

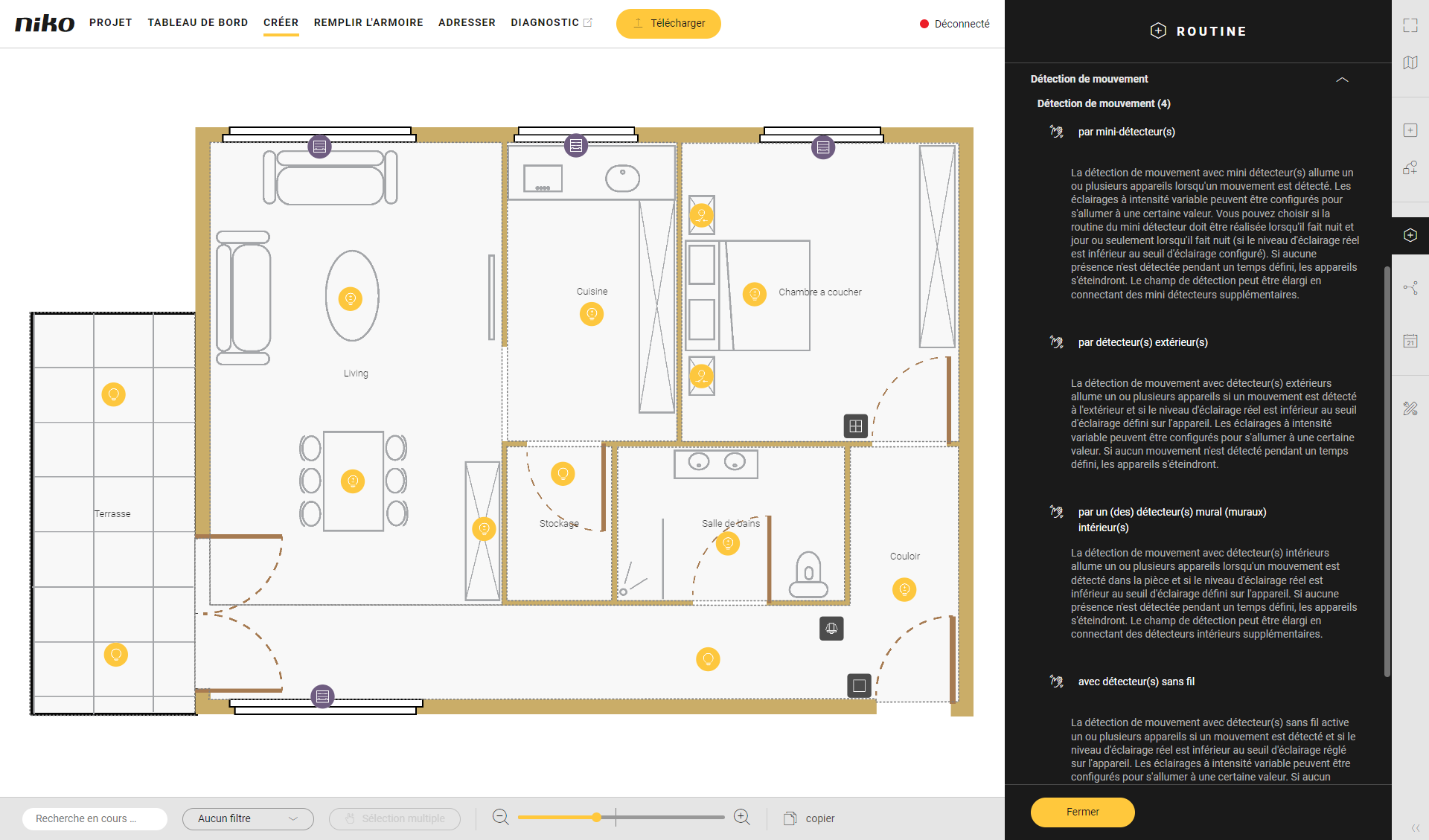

3. Cliquez sur la flèche à côté de la catégorie Détection de mouvement.




4. Cliquez sur Détection de mouvement avec mini-détecteur(s).

5. Donnez un nom à la routine.

6. Définissez le comportement de la manière suivante :

   Comportement	Quoi ?	Comment ?

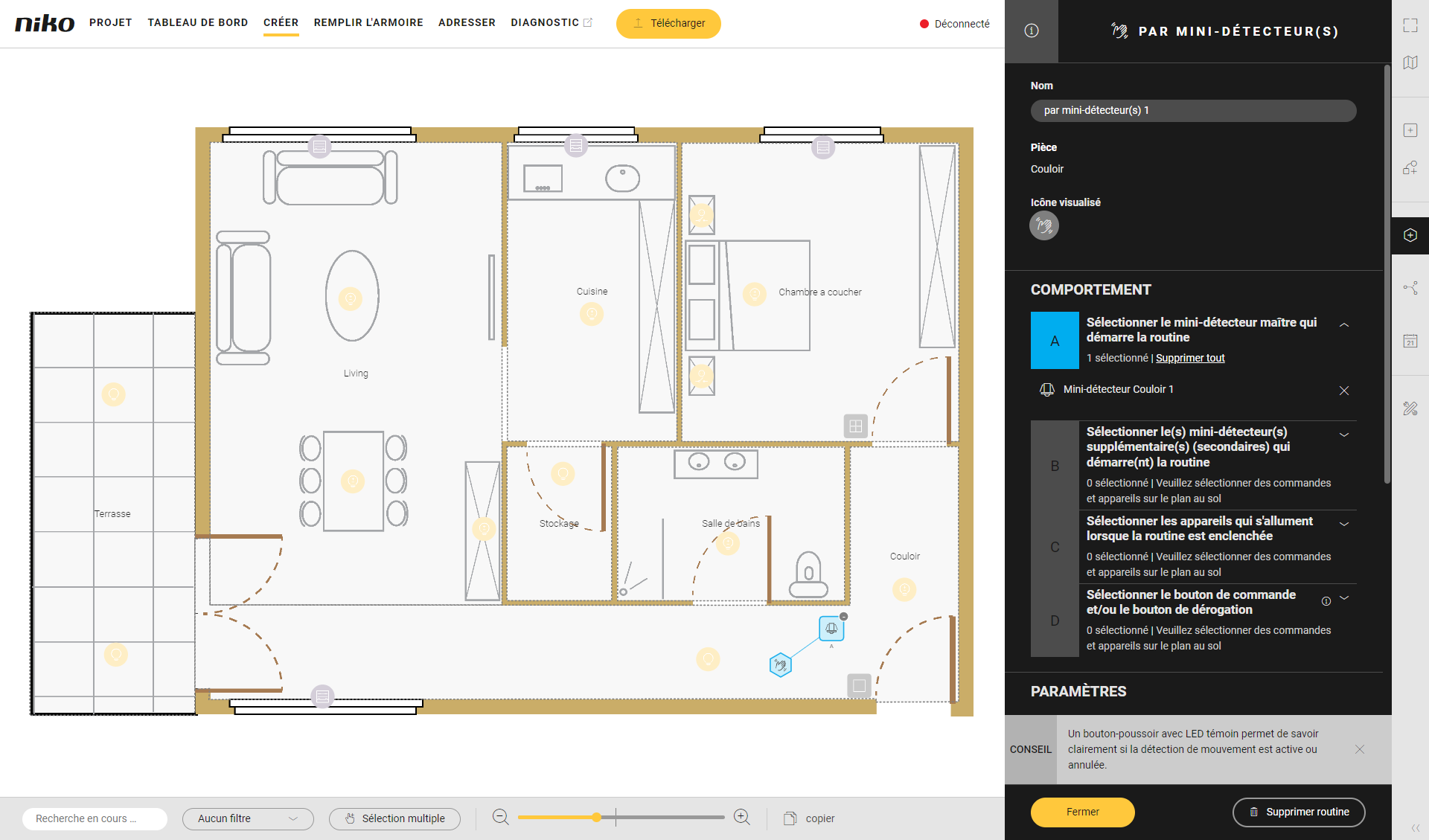

   A	Sélectionnez le mini-détecteur maître qui activera la routine. Cela signifie que la mesure de la lumière sur ce détecteur sera utilisée pour déterminer si la routine doit ou non être activée.	Cliquez sur le signe plus du mini-détecteur que vous voulez inclure dans la routine.
   B	(facultatif) Sélectionnez des mini-détecteurs (secondaires) supplémentaires. « Secondaire » signifie que la mesure de la lumière sur ce détecteur ne sera pas utilisée pour déterminer si la routine doit ou non être activée.	Cliquez sur les signes plus des détecteurs.

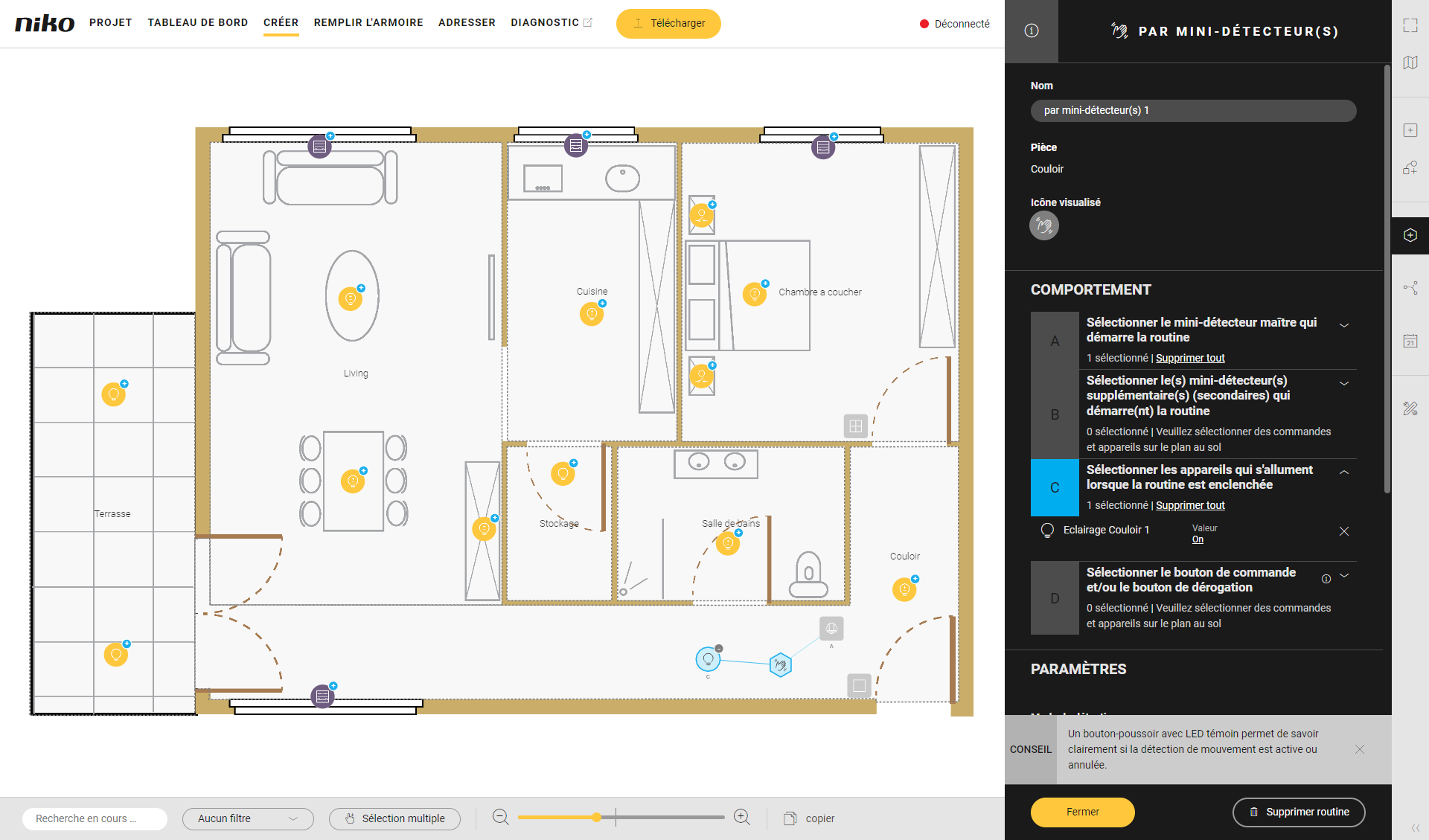

   C	Sélectionnez les appareils pour cette routine.	Cliquez sur les signes plus des appareils. Vous pouvez activer des lampes commutées ou des lampes à intensité variable à partir d'une valeur définie. Dans cet exemple, nous avons choisi une lampe commutée.
   D	(facultatif) Sélectionnez une commande pour réaliser une des actions suivantes : désactiver la routine (en cas de détection de présence). L'appareil sera toujours allumé et ne sera pas concerné par le mini-détecteur. (supplantation) allumer manuellement les appareils et les éteindre automatiquement (en cas de détection d'absence)	Cliquez sur le signe plus de la commande. Utilisez un bouton-poussoir avec LED témoin pour voir clairement s'il est actif ou pas. Si vous utilisez le bouton de dérogation, la LED du ou des détecteurs utilisés dans la routine est allumée par défaut. Si vous ne voulez pas de ce comportement, réglez le paramètre « Annuler l'indication de la LED » sur « Désactivé » sur l'appareil en question.






   Utilisez Sélection multiple pour sélectionner différents appareils en même temps.




7. Dans Paramètres, définissez les valeurs suivantes :

   Paramètre	Choix	Description
   Mode de détection	Détection de présence	Le mini-détecteur allume la lumière.
   	Détection d'absence	Allumer la lumière manuellement. Le mini-détecteur éteint la lumière quand plus aucun mouvement n'est détecté.
   Mode de fonctionnement capteur de lumière	Obscurité et lumière	La routine est exécutée lorsqu'un mouvement est détecté, quel que soit le niveau de lumière.
   	Obscurité uniquement	La routine est uniquement exécutée lorsqu'un mouvement est détecté et que le niveau de lumière est faible. Ce paramètre s'applique à tous les mini-détecteurs utilisés.
   Initiateur de déconnexion	Niveau de lumière	La routine est désactivée dès que le niveau de lumière programmé est dépassé, même s'il y a toujours un mouvement. Par défaut, la lumière a la priorité.
   	Aucun mouvement	La routine est désactivée dès que plus aucun mouvement n'est détecté, même s'il y a assez de lumière.
   Seuil lumineux (lux)	0 - 25 000 lux	Standard : 100 lux
   Temporisation de déconnexion	0 - 23 heures 59 min 59 sec	Standard : 1 min.




8. Cliquez sur le bouton Fermer pour revenir au volet Routine.

9. Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Créer.

Vidéos

Voir quelques exemples ici. Montez le volume pour regarder les vidéos.

• Dans cet exemple, nous créons un système de détection de mouvement avec 1 mini-détecteur.

https://www.youtube.com/embed/BMmsL41IfX4

• Dans cet exemple, nous créons un système de détection de mouvement avec 1 mini-détecteur et un bouton d'annulation manuel.

https://www.youtube.com/embed/-4m-KChG3QE

• Dans cet exemple, nous créons un système de détection de mouvement avec 2 mini-détecteurs : un maître et un secondaire.

https://www.youtube.com/embed/2FDRwOi-03I
