Détection de mouvement avec détecteur(s) intérieur(s)

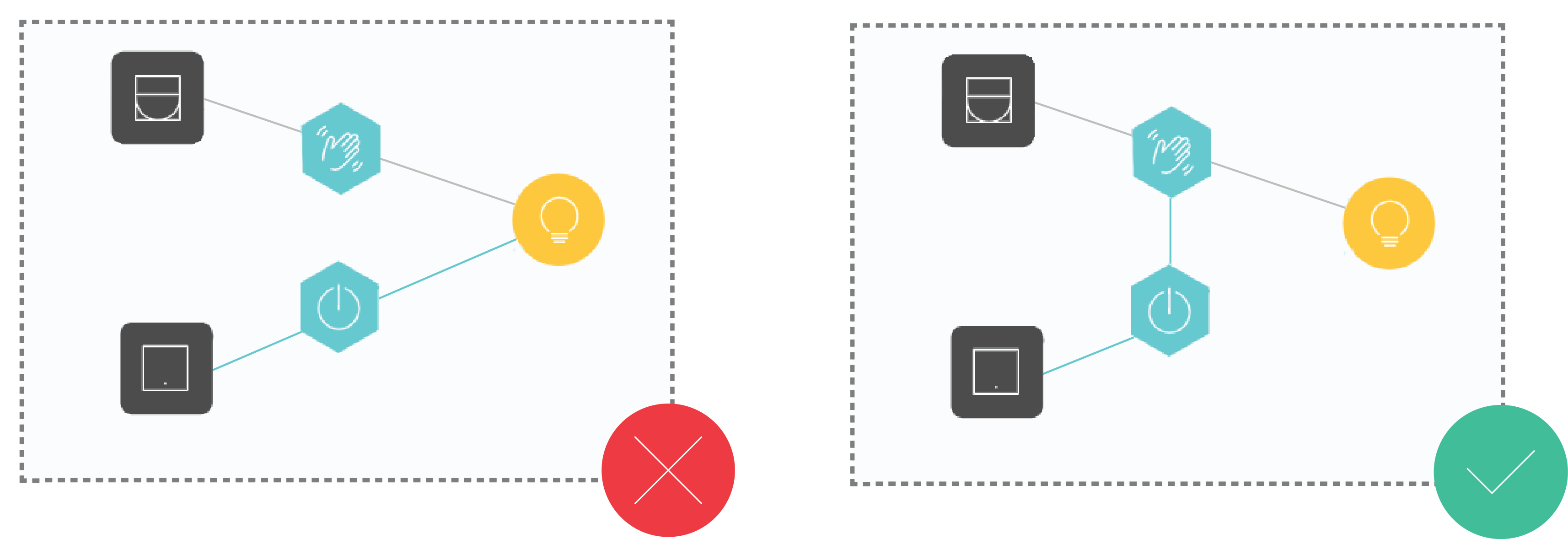

Les lampes, ou d'autres appareils utilisés dans une routine de détection de mouvement, devraient de préférence ne pas être utilisés directement dans toute autre routine – p. ex. n'utilisez pas ces lampes ou appareils dans une routine tout éteint de base.
Si vous voulez commander ces appareils avec d'autres actions ou routines, utilisez la routine de détection de mouvement dans cette routine et non les appareils.
Qu'est-ce que la détection de mouvement avec détecteur(s) de mouvement intérieur(s) ?
La routine Détection de mouvement avec détecteur(s) de mouvement intérieur(s) allume une ou plusieurs lampes lorsqu'un mouvement est détecté à l'intérieur et lorsque l'intensité lumineuse est sous le niveau défini sur le détecteur de mouvement. Si aucun mouvement n'est détecté pendant une durée prédéfinie, les lampes s'éteindront. Vous pouvez élargir la portée de détection en raccordant plusieurs détecteurs de mouvement intérieurs.
Point de départ
Vous avez créé les commandes et appareils suivants :
un détecteur de mouvement intérieur
(facultatif) plusieurs détecteurs de mouvement intérieurs et/ou un bouton-poussoir simple avec LED témoin
une lampe

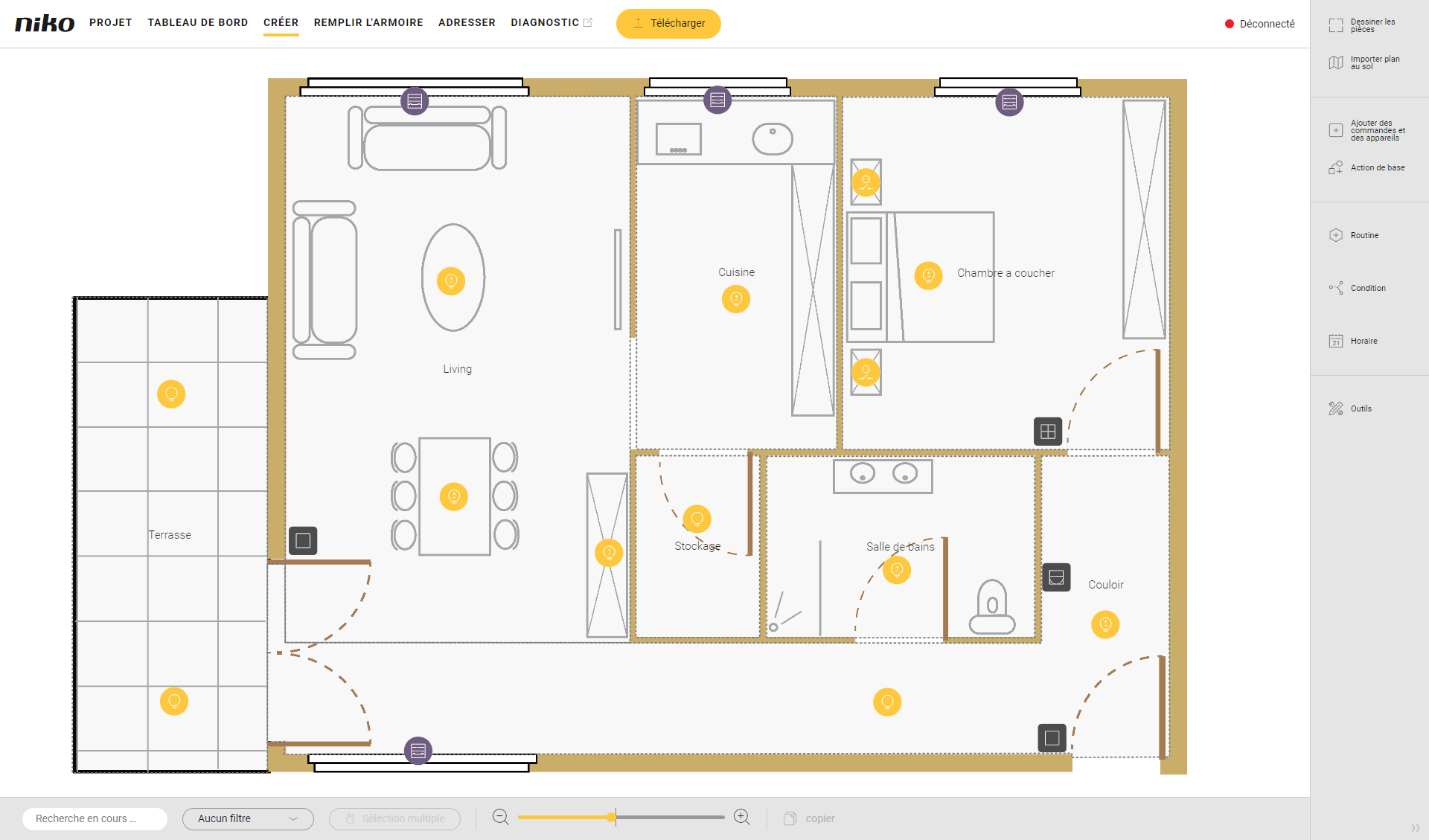

Vous êtes dans la fenêtre d'aperçu Créer.
Procédure

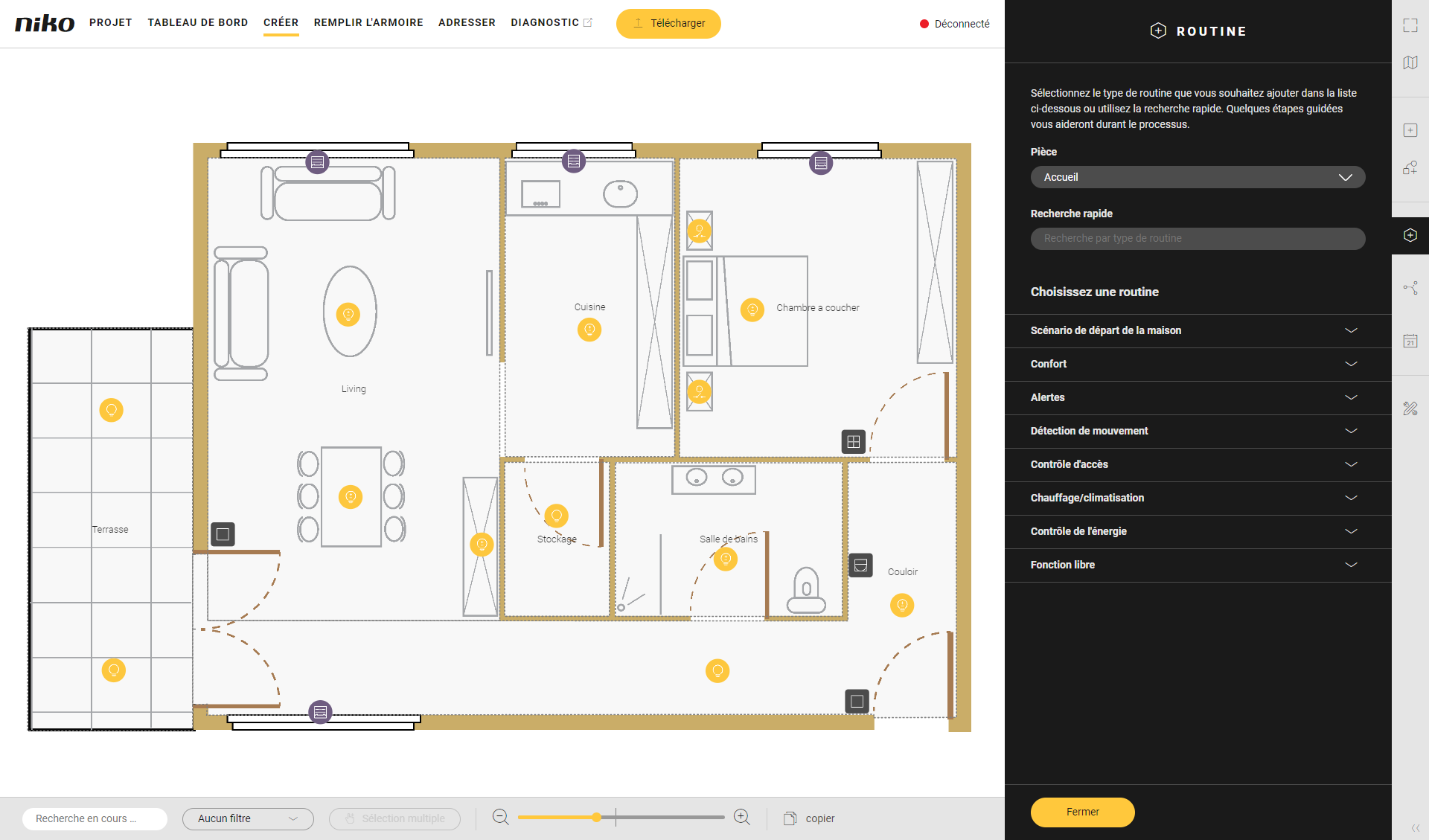

Dans la barre de boutons à droite, cliquez sur le bouton Routine.
Résultat :
le panneau Routine apparaît.

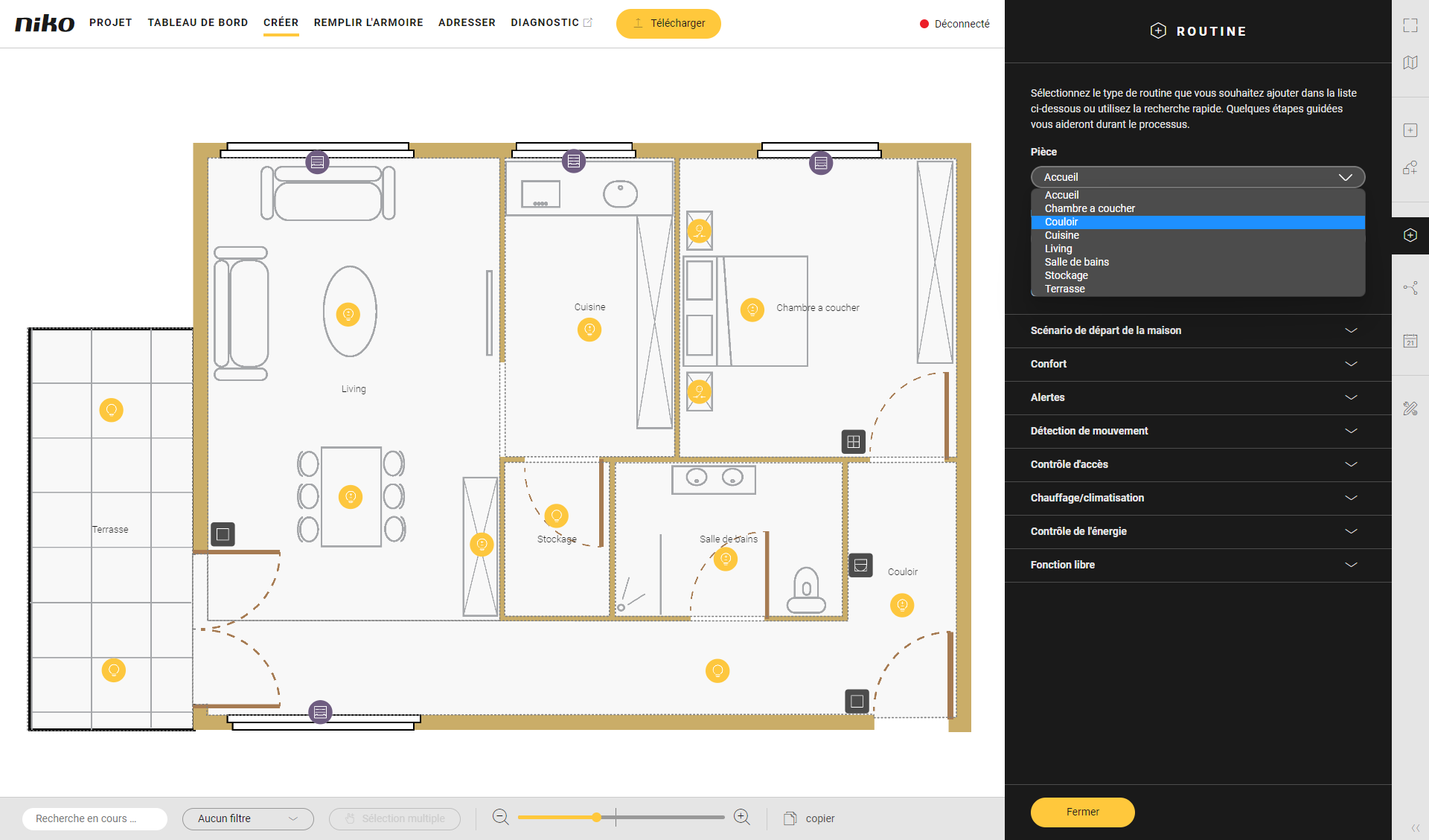

Sélectionnez la pièce de la manière suivante :
Sélectionnez Pièce dans le menu déroulant.
Cliquez sur la pièce dans la zone de dessin.

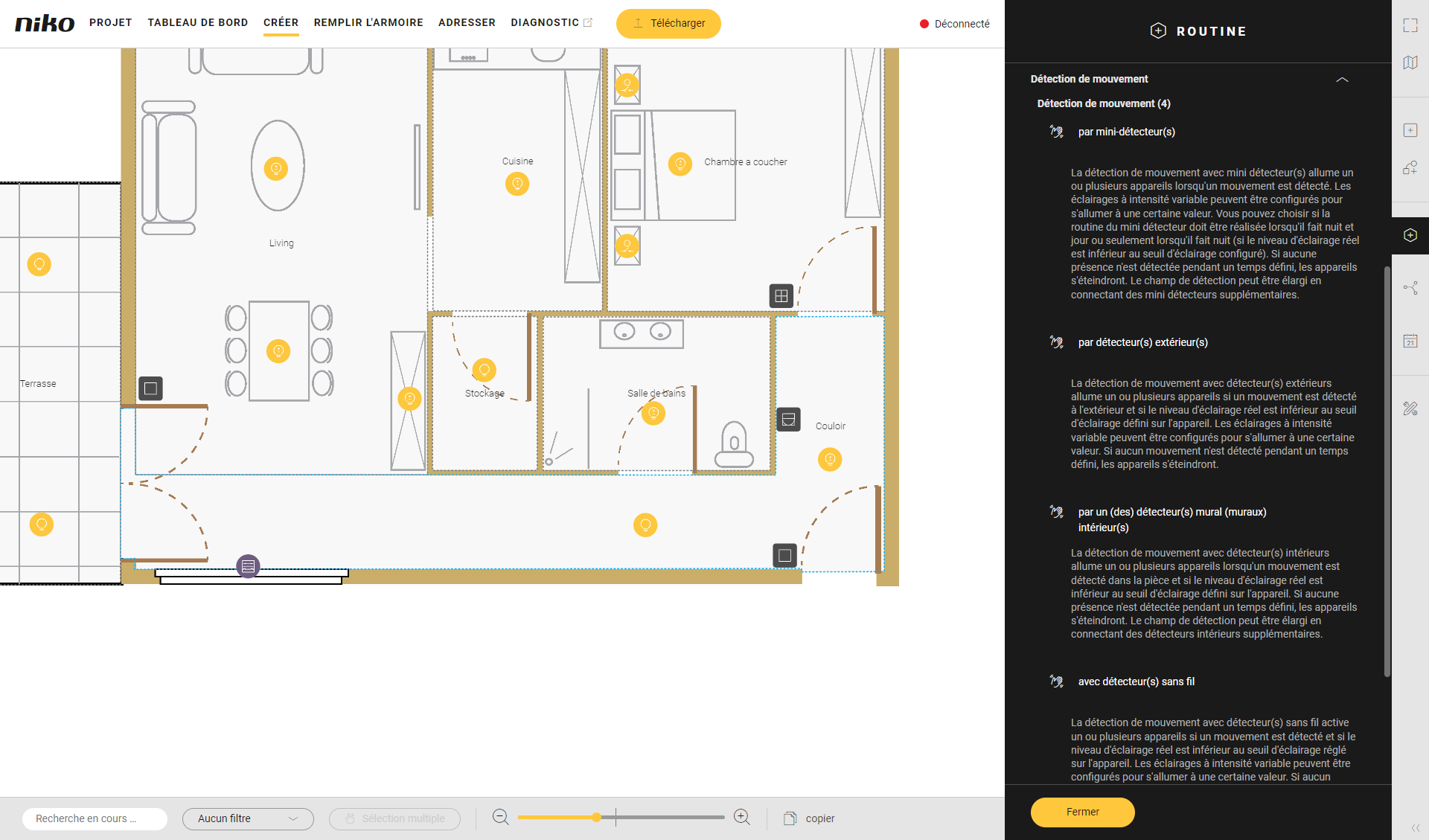

Cliquez sur la flèche à côté de la catégorie Détection de mouvement.
Cliquez sur Détection de mouvement avec détecteur(s) de mouvement intérieur(s).
Donnez un nom à la routine.
Définissez le comportement de la manière suivante :

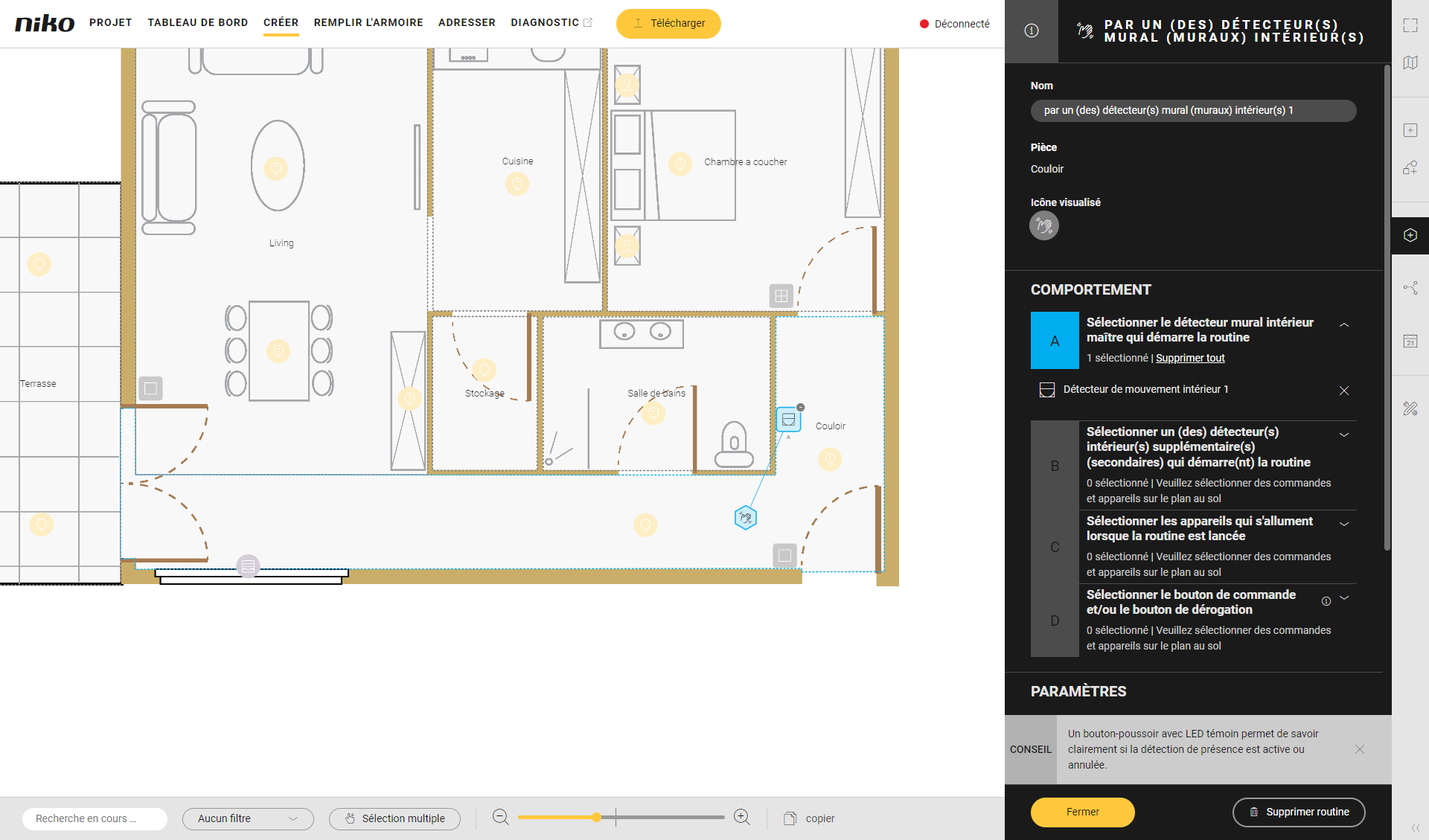

Comportement Quoi ? Comment ? A Sélectionnez le détecteur de mouvement intérieur maître qui activera la routine.
Cela signifie que la mesure de la lumière sur ce détecteur sera utilisée pour déterminer si la routine doit ou non être activée.Cliquez sur le signe plus du détecteur de mouvement intérieur que vous voulez inclure dans la routine.
B (facultatif) Sélectionnez d'autres détecteurs de mouvement intérieurs (secondaires).
Cela signifie que seule la mesure du mouvement de ce détecteur sera utilisée dans cette routine. La mesure de la lumière du détecteur secondaire ne sera pas utilisée dans la routine.Cliquez sur les signes plus des détecteurs de mouvement intérieurs.

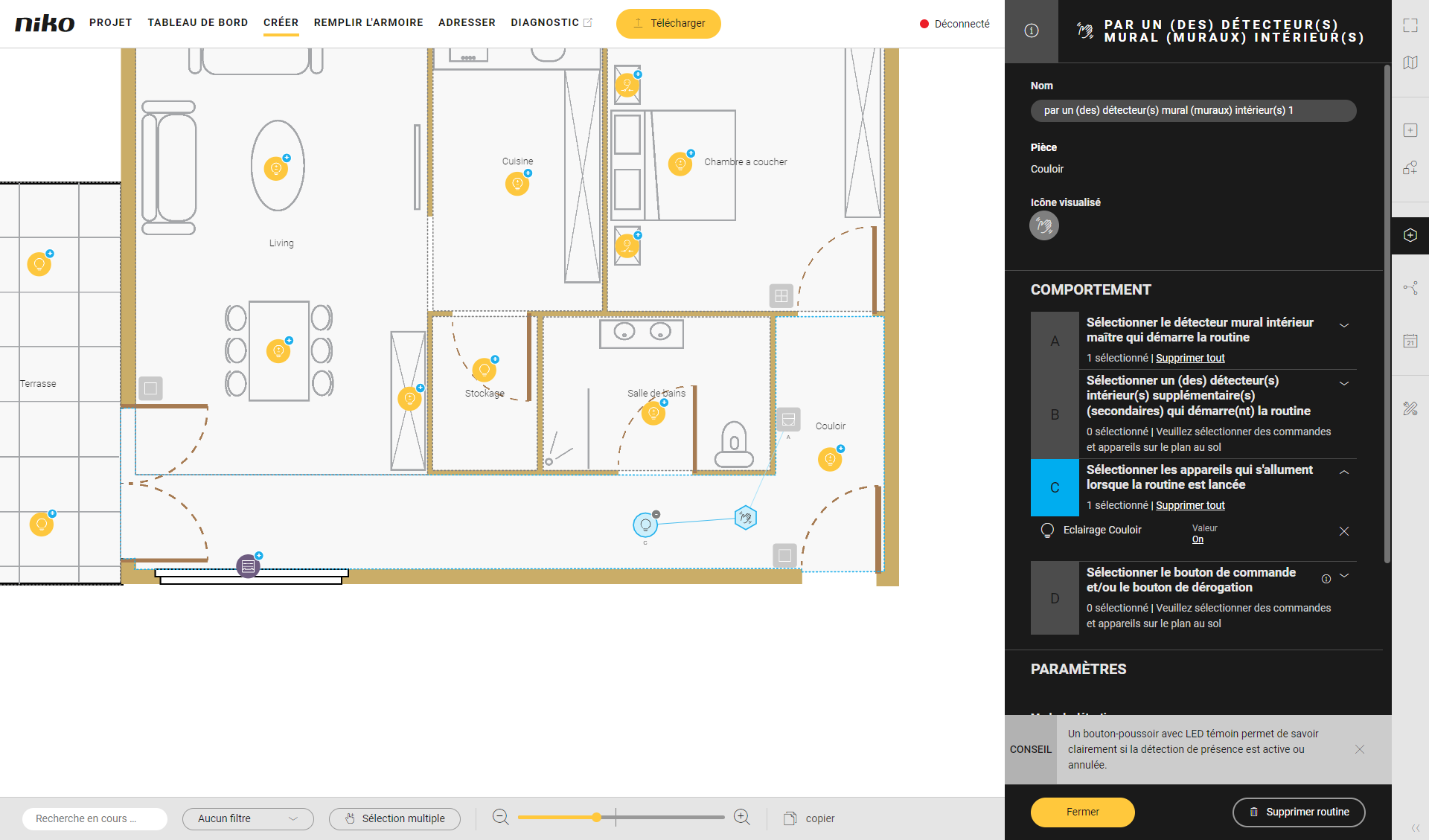

C Sélectionnez les appareils pour cette routine. Cliquez sur les signes plus des appareils. Vous pouvez activer des lampes commutées ou des lampes à intensité variable à partir d'une valeur définie.
Dans cet exemple, nous avons choisi une lampe commutée.
D (facultatif) Sélectionnez une commande pour réaliser une des actions suivantes : - Annuler la routine (en cas de détection de présence). L'appareil sera toujours allumé et ne sera pas concerné par le mini-détecteur.
- Allumer manuellement les appareils et les éteindre automatiquement (en cas de détection d'absence)
Cliquez sur le signe plus de la commande.
Utilisez un bouton-poussoir avec LED témoin pour voir clairement si cette fonction est active ou pas.
Si vous utilisez le bouton de dérogation, la LED du ou des détecteurs utilisés dans la routine est allumée par défaut. Si vous ne voulez pas de ce comportement, réglez le paramètre « Annuler l'indication de la LED » sur « Désactivé » sur l'appareil en question.
Dans Paramètres, définissez les valeurs suivantes :
Paramètre Choix Description Mode de détection Détection de présence (allumer automatiquement, éteindre automatiquement)
Le détecteur de mouvement intérieur allume et éteint votre lumière Détection d'absence (allumer manuellement, éteindre automatiquement) La lumière est allumée manuellement (grâce à la commande choisie dans le Comportement D), la lumière est éteinte par le détecteur de mouvement intérieur (quand il n'y a plus de mouvement). Temporisation de déconnexion 0 - 23 heures 59 min 59 sec Valeur par défaut : 1 min
Une temporisation d'environ 10 secondes sera ajoutée à la temporisation de déconnexion sélectionnée.
Par exemple : une valeur de temporisation de déconnexion de 0s sera en réalité d'environ 10s.
Mode fonctionnement capteur de lumière Obscurité et lumière
Le détecteur de mouvement intérieur allume toujours votre lumière lorsqu'un mouvement est détecté, et ne tient pas compte du niveau de lumière dans la pièce. Obscurité uniquement Le détecteur de mouvement intérieur allume votre lumière lorsqu'un mouvement est détecté et que le niveau de lumière dans la pièce est inférieur au niveau de sensibilité à la lumière défini en utilisant le potentiomètre sur le détecteur. Cliquez sur le bouton Fermer pour revenir au volet Routine.
Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Créer.
Vidéos
Voir quelques exemples ici. Montez le volume pour regarder les vidéos.
Dans cet exemple, nous créons un système de détection de mouvement avec 1 détecteur de mouvement intérieur.
https://www.youtube.com/embed/Fb67aAPt48A
Dans cet exemple, nous créons un système de détection de mouvement avec 1 détecteur de mouvement intérieur et un bouton d'annulation manuel.
https://www.youtube.com/embed/CLLDDm_rSe4
Dans cet exemple, nous créons un système de détection de mouvement avec 2 détecteurs de mouvement intérieurs : un maître et un secondaire.
https://www.youtube.com/embed/Q1pUdsU4wmo
