Contrôle d'accès avec un carillon, un verrou de porte et un éclairage automatique

Cas d'utilisation

Votre client souhaite relier le poste extérieur vidéo, avec 1 bouton tactile éclairé, à l'écran tactile. L'installation est équipée d'un verrou de porte électrique et d'un carillon. Lorsque quelqu'un se présente à la porte, l'éclairage extérieur est activé. La lampe peut également être commandée avec l'écran tactile et pendant l'appel. Lorsque l'appel est terminé, l'éclairage extérieur reste activé pendant 1 minute.

Procédure

Créer la commande, les éléments de contrôle d'accès, l'appareil et l'action de base

Créez un poste extérieur vidéo avec un bouton tactile illuminé (VDS1).
Créez un verrou de porte (LOCK1).
Créez un carillon (CHIME1).
Créez l'éclairage extérieur (LAMP1).

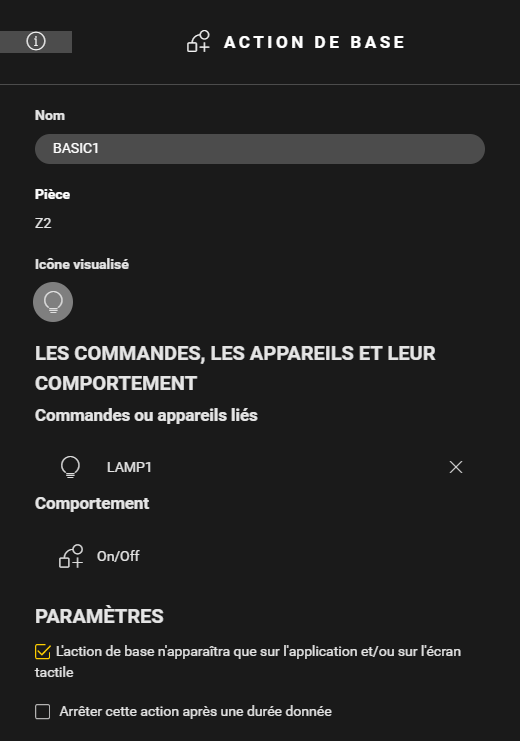

Créez une action de base (BASIC1) pour commander l'éclairage extérieur avec l'écran tactile. Vérifiez le paramètre « L'action de base n'apparaîtra que sur l'application et/ou l'écran tactile ».

Créer la condition

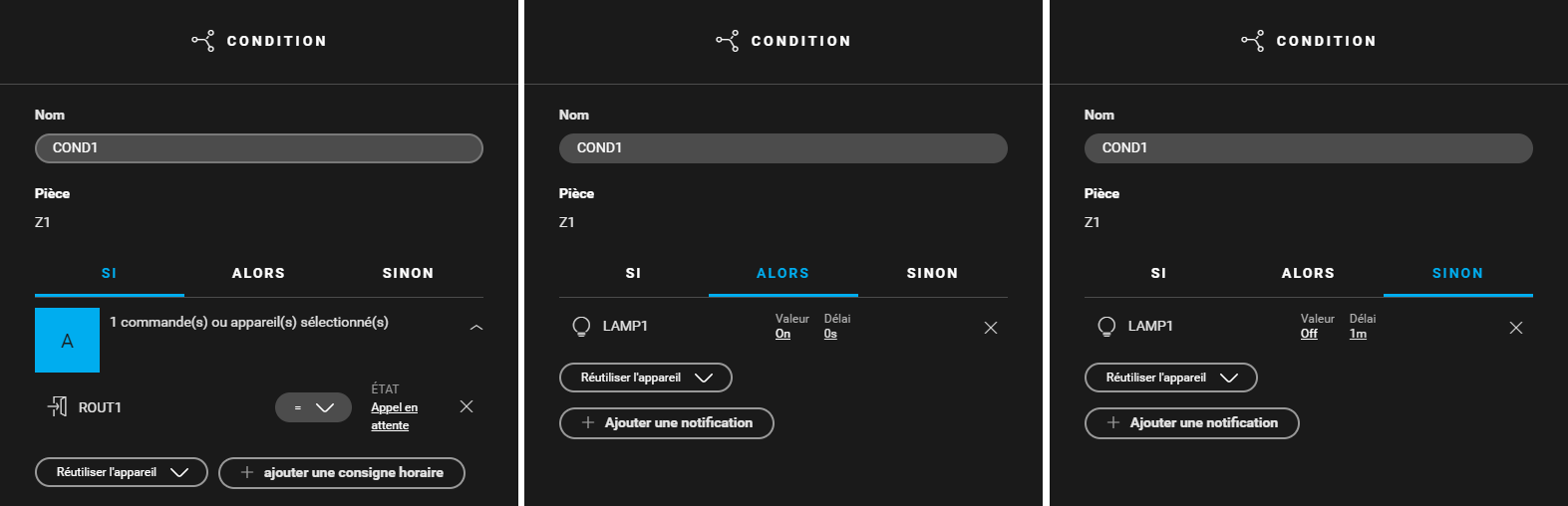

Créez une condition (COND1) pour commander l'éclairage extérieur lorsque quelqu'un est à la porte. Utilisez la logique suivante :

SI ROUT1 : État = appel en attente
ALORS LAMP1 : Valeur = on
SINON LAMP1 : Valeur = off, Délai = 1 m

La temporisation définie dans la clause SINON donne au visiteur le temps de s'éloigner de la porte d'entrée alors que l'éclairage extérieur est toujours activé.

Créer la routine

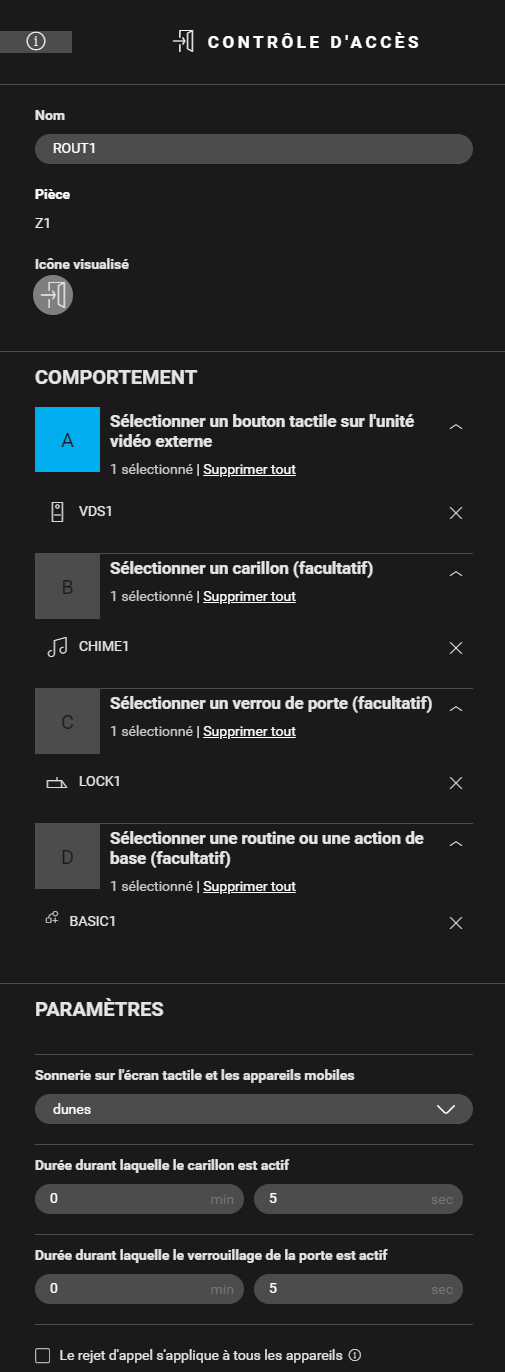

Créez une routine contrôle d'accès (ROUT1). Configurez le comportement suivant :

Sélectionnez le bouton sur le poste extérieur vidéo.
Sélectionnez le carillon.
Sélectionnez le verrou de porte.
Sélectionnez l'action de base qui commande l'éclairage extérieur (BASIC1).
(option) Dans les paramètres, sélectionnez une sonnerie différente et la durée du carillon et de la gâche de porte.

Modifier le profil de l'écran tactile

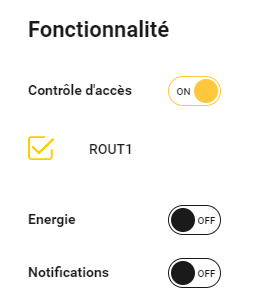

Pour pouvoir répondre à l'appel avec l'écran tactile, activez la fonctionnalité contrôle d'accès dans le profil de l'écran tactile. Vous pouvez trouver le(s) profil(s) de l'écran tactile dans le menu Tableau de bord.

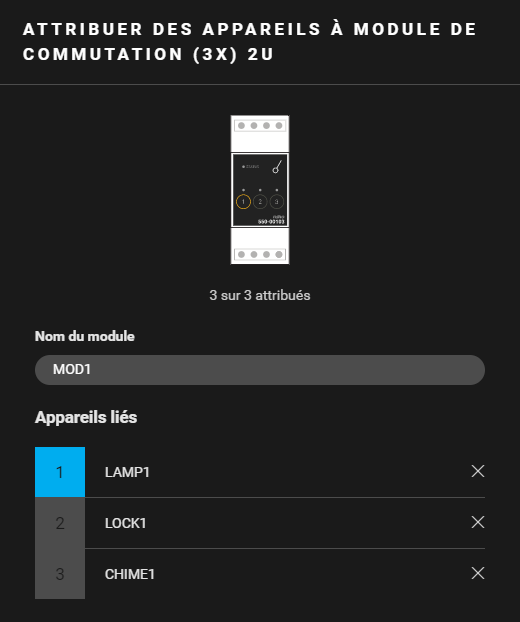

Remplir l'armoire et adresser les appareils

Remplissez l'armoire avec...	et adressez les appareils suivants...
un module de commutation (3X) 2U (MOD1)	l'éclairage extérieur (LAMP1) le verrou de porte (LOCK1) le carillon (CHIME1)

Exemple

Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
