Contrôle d'accès avec un carillon, un verrou de porte et un bouton de sonnette supplémentaire

Cas d'utilisation

Votre client souhaite relier le poste extérieur vidéo, avec 1 bouton tactile illuminé et un bouton de sonnette supplémentaire, avec l'écran tactile et/ou l'appli. L'installation est équipée d'un verrou de porte électrique et d'un carillon.

Procédure

Créer les commandes et les éléments de contrôle d'accès

Créez un poste extérieur vidéo avec un bouton tactile illuminé (VDS1).
Créez une interface de bouton-poussoir en tant que bouton de sonnette (=sonnette supplémentaire) (PB1).
Créez un verrou de porte (LOCK1).
Créez un carillon (CHIME1).

Vous pouvez également utiliser un simple bouton-poussoir (avec LED) comme bouton de sonnette supplémentaire. Dans ce cas, le bouton-poussoir est connecté directement sur le bus.
Lorsque vous utilisez une interface de bouton-poussoir (550-20000) en tant que bouton de sonnette supplémentaire dans le logiciel de programmation, vous ne pouvez pas utiliser les entrées supplémentaires pour commander d'autres appareils. Physiquement, une seule entrée est connectée au bus. Les trois autres ne sont pas utilisées.

Créer les routines

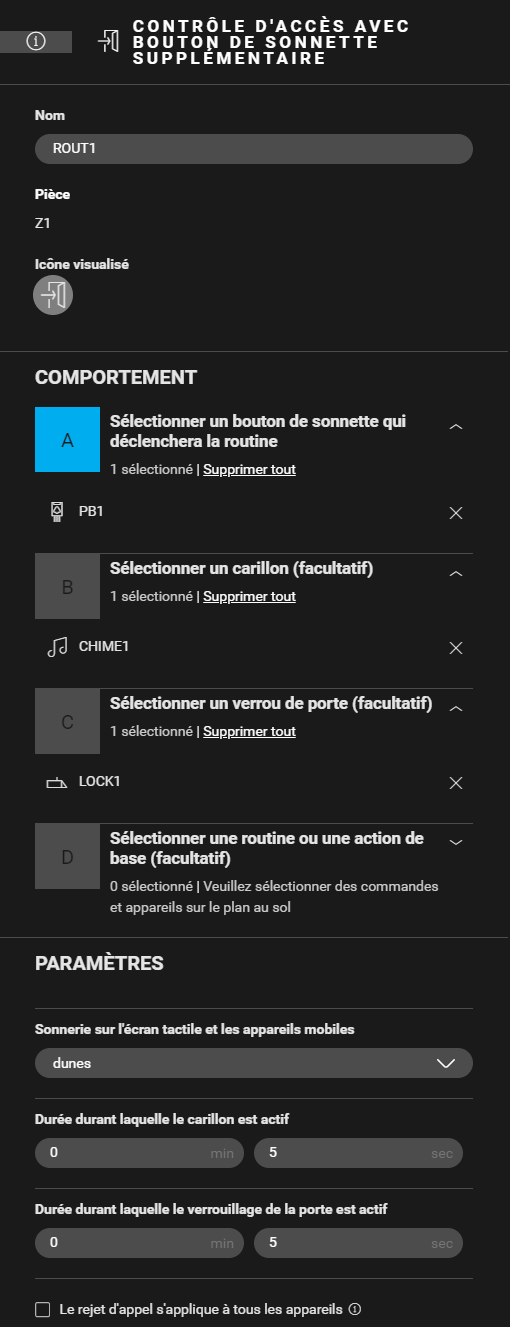

Créez une routine contrôle d'accès avec bouton de sonnette supplémentaire (ROUT1). Configurez le comportement suivant :
- Sélectionner le bouton de sonnette supplémentaire (PB1)
- Sélectionnez le carillon.
- Sélectionnez le verrou de porte.
- (option) Dans les paramètres, sélectionnez une sonnerie différente et la durée du carillon et de le verrou de porte.

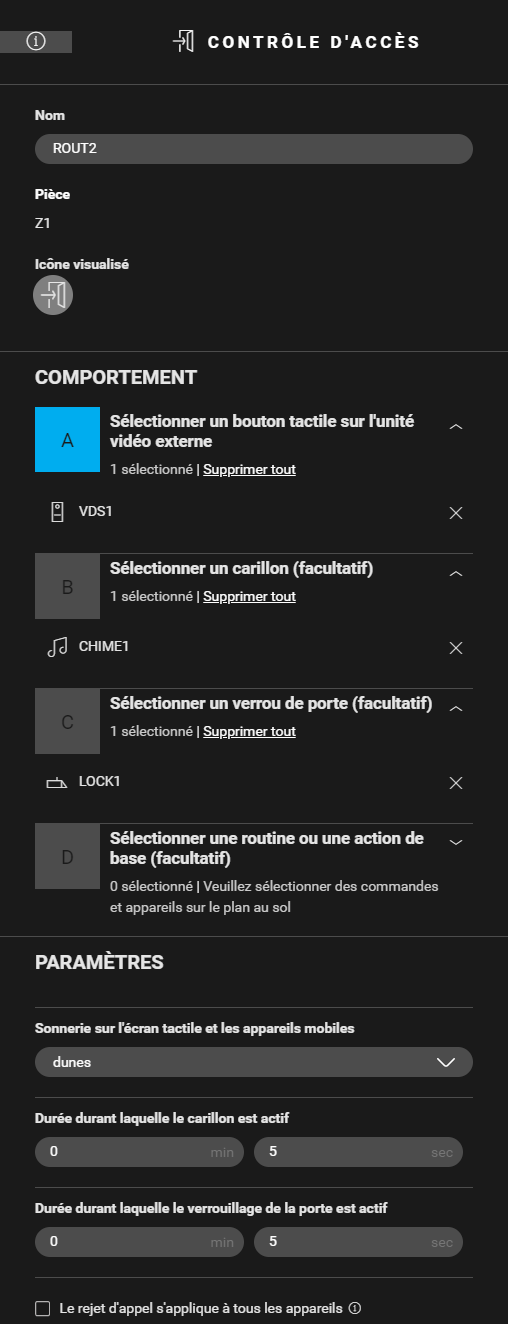

Créez une routine contrôle d'accès (ROUT2) pour le bouton de sonnette sur le poste extérieur vidéo. Configurez le comportement suivant :
- Sélectionnez le poste extérieur vidéo (VDS1).
- Sélectionnez le carillon.
- Sélectionnez le verrou de porte.
- (option) Dans les paramètres, sélectionnez une sonnerie différente et la durée du carillon et de la gâche de porte.

Les appels lancés à partir du bouton de sonnette supplémentaire n'arrivent que sur l'écran tactile, pas dans l'application.

Les appels lancés depuis le poste extérieur vidéo arrivent à la fois sur l'écran tactile et dans l'application.

Modifier le profil de l'écran tactile

Pour pouvoir répondre à l'appel avec l'écran tactile, activez la fonctionnalité contrôle d'accès dans le profil de l'écran tactile. Vous pouvez trouver le(s) profil(s) de l'écran tactile dans le menu Tableau de bord.

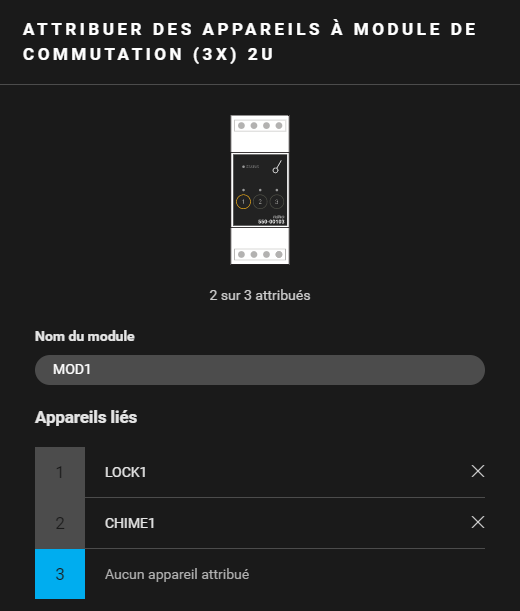

Remplir l'armoire et adresser les appareils

Remplissez l'armoire avec...	et adressez les appareils suivants...
un module de commutation (3X) 2U (MOD1)	le verrou de porte (LOCK1) le carillon (CHIME1)

Exemple

Cliquez ici pour télécharger l'exemple de programmation (nhc2 file).
