Adressage des appareils DALI

Point de départ

• Vous avez créé les appareils DALI nécessaires.

• Vous avez adressé au moins un module DALI-2 broadcast ou un module DALI-2 adressable.

• L'équipement de commande DALI (lampes DALI) est connecté dans l'installation.

• Votre ordinateur est connecté à l'installation.

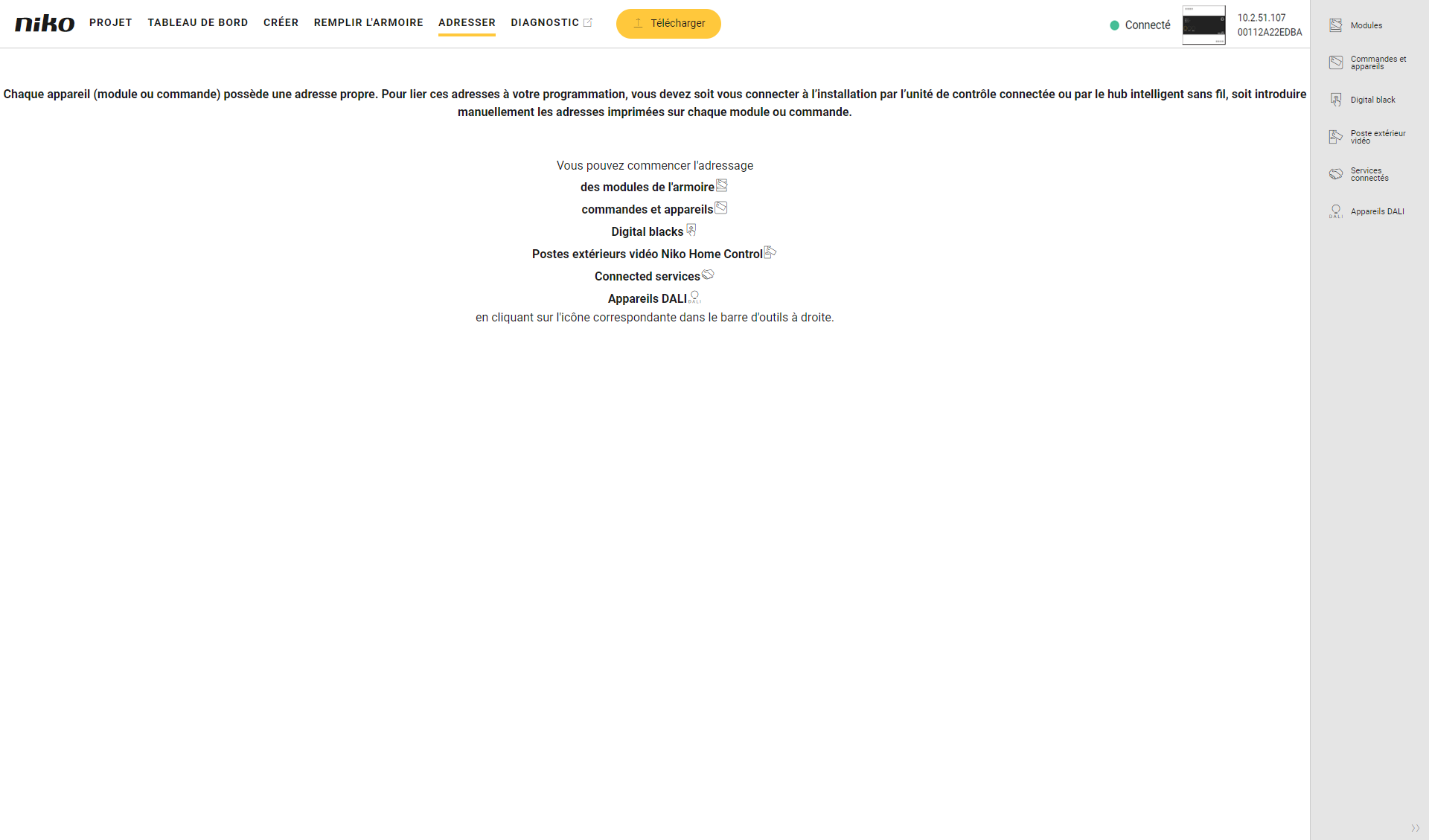

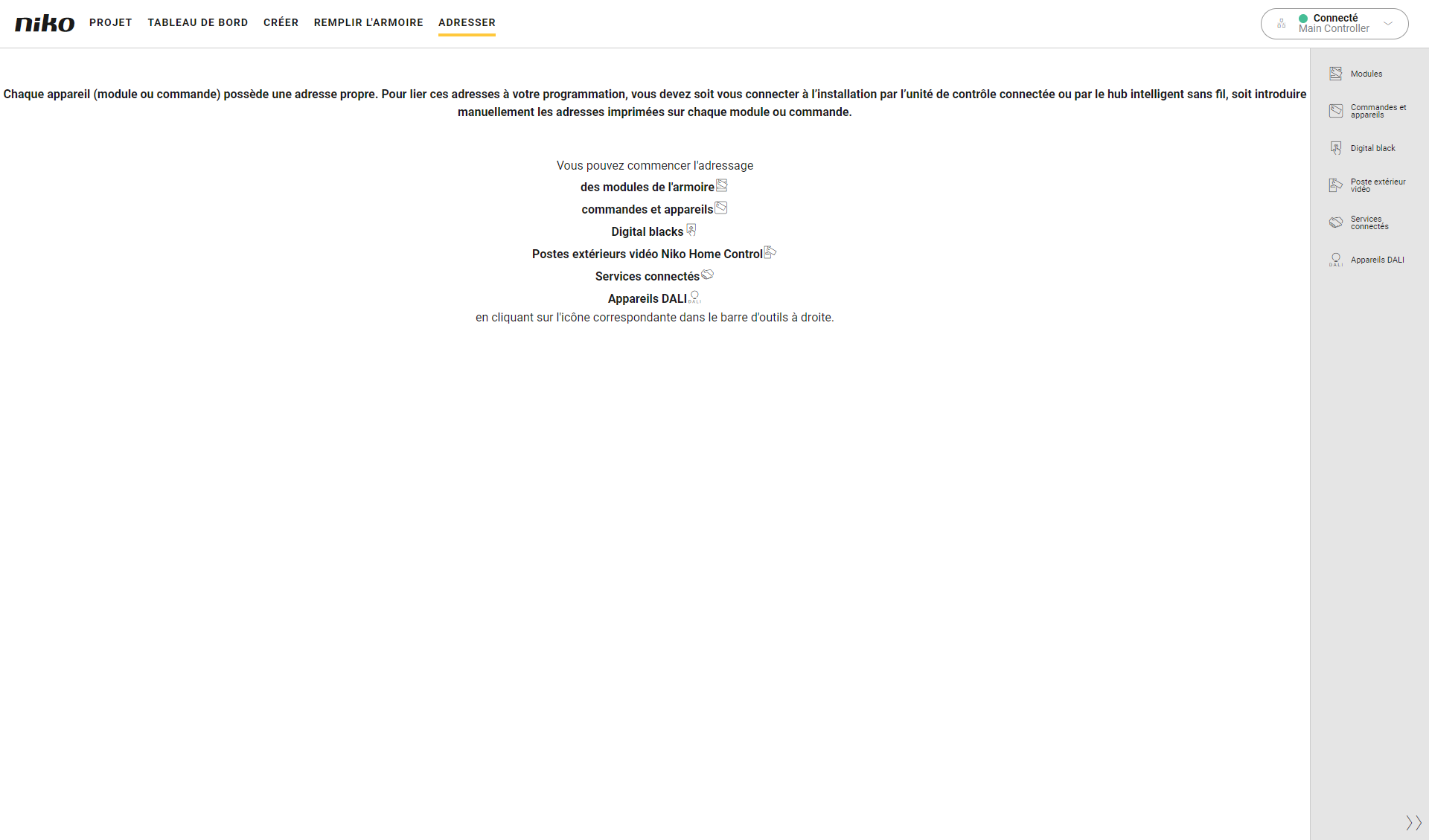

• Vous êtes dans la fenêtre d'aperçu Adressage.




Procédure

1. Dans la barre de boutons à droite, cliquez sur le bouton Appareils DALI.
   Résultat :

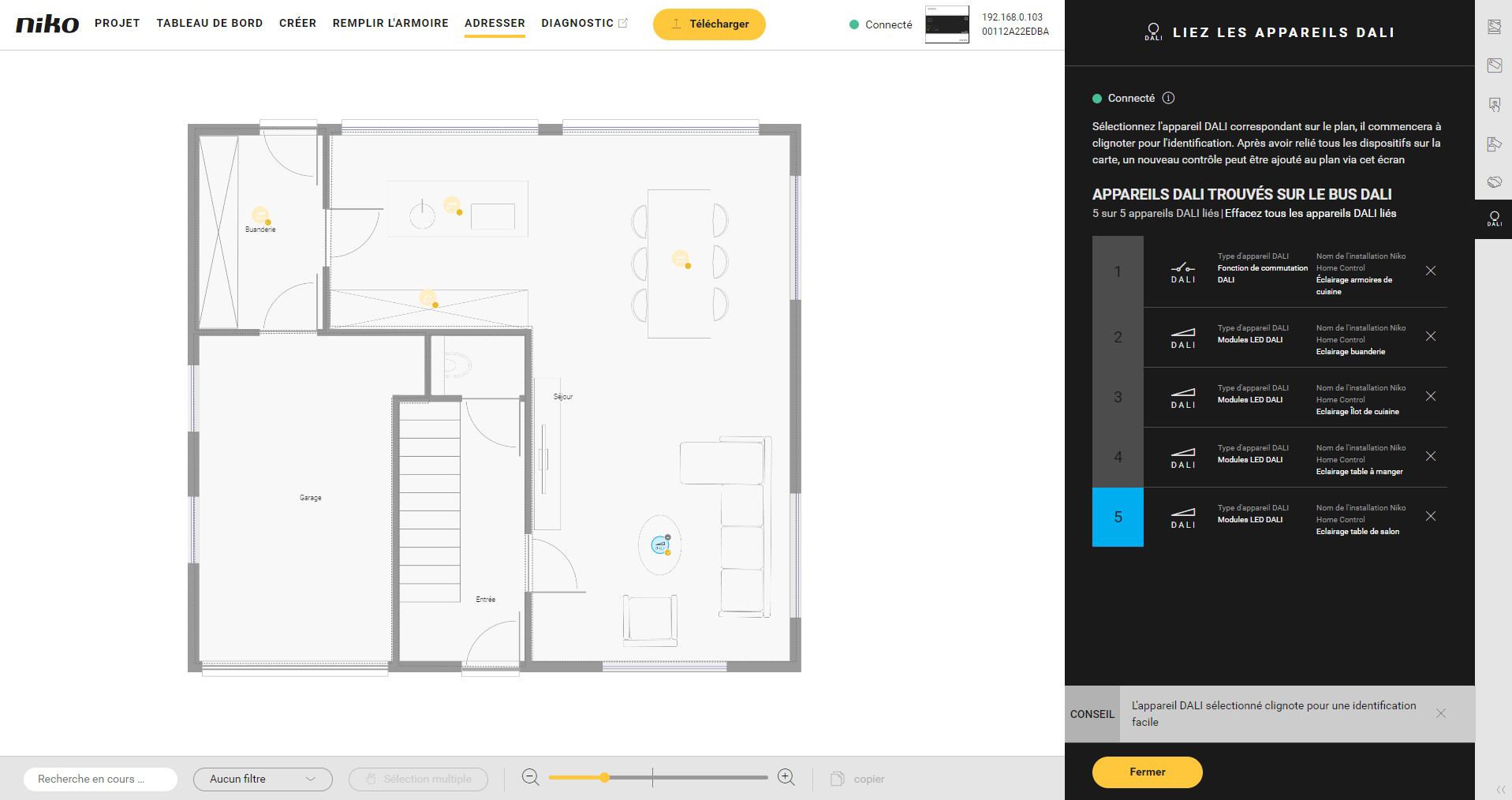

   Le volet Lien appareils DALI apparaît.

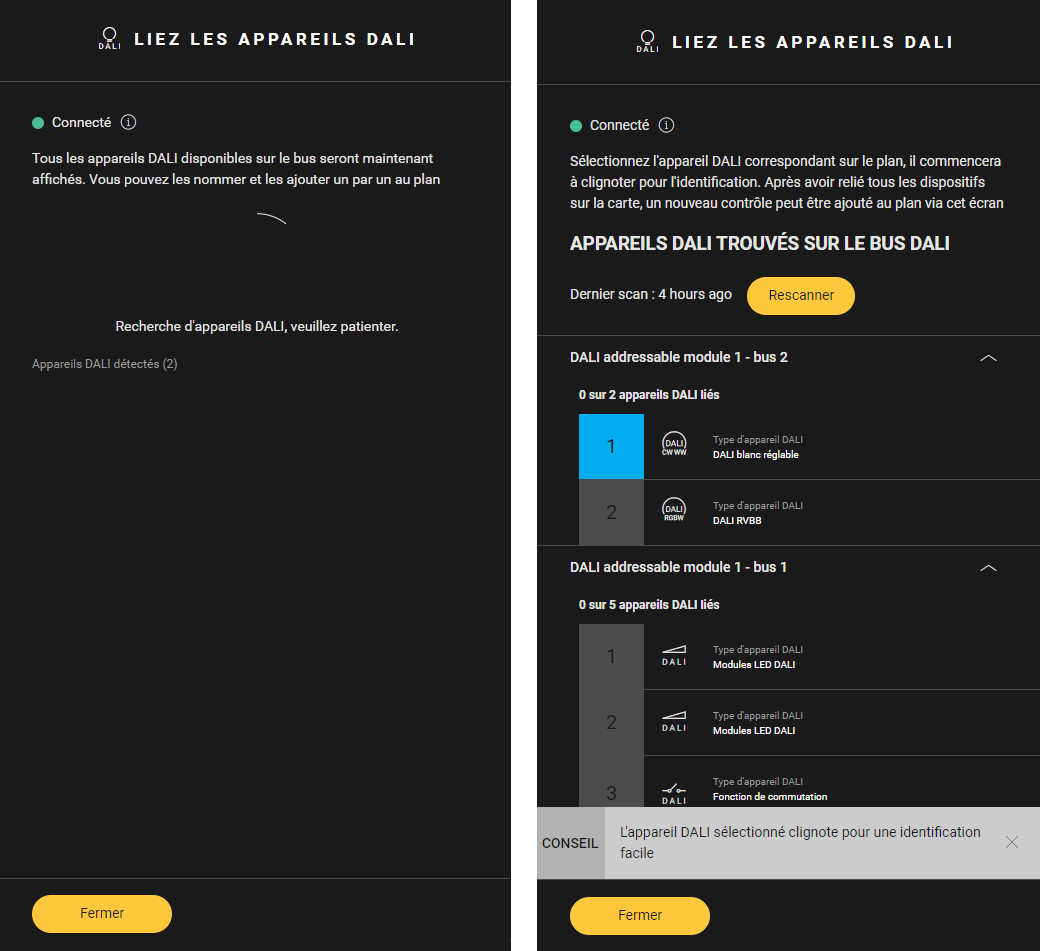

2. Si le bus DALI n'a pas été scanné auparavant, il est automatiquement scanné pour les appareils DALI. S'il a été scanné auparavant, cliquez sur le bouton Scanner à nouveau pour effectuer un nouveau scan.

3. Les appareils DALI découverts sont illustrés. Ils sont triés par module DALI et par bus.




4. Pour chaque appareil DALI :

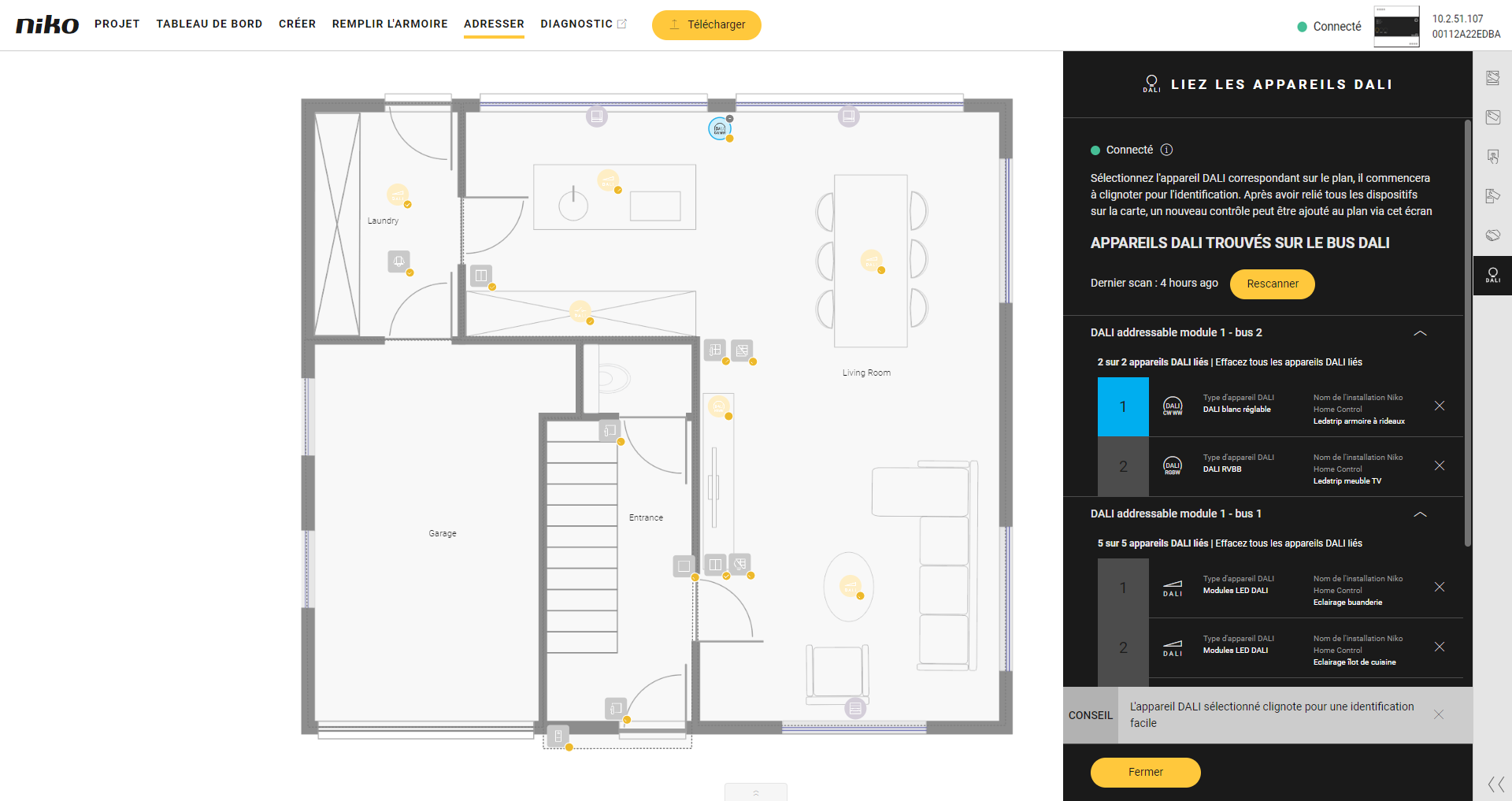

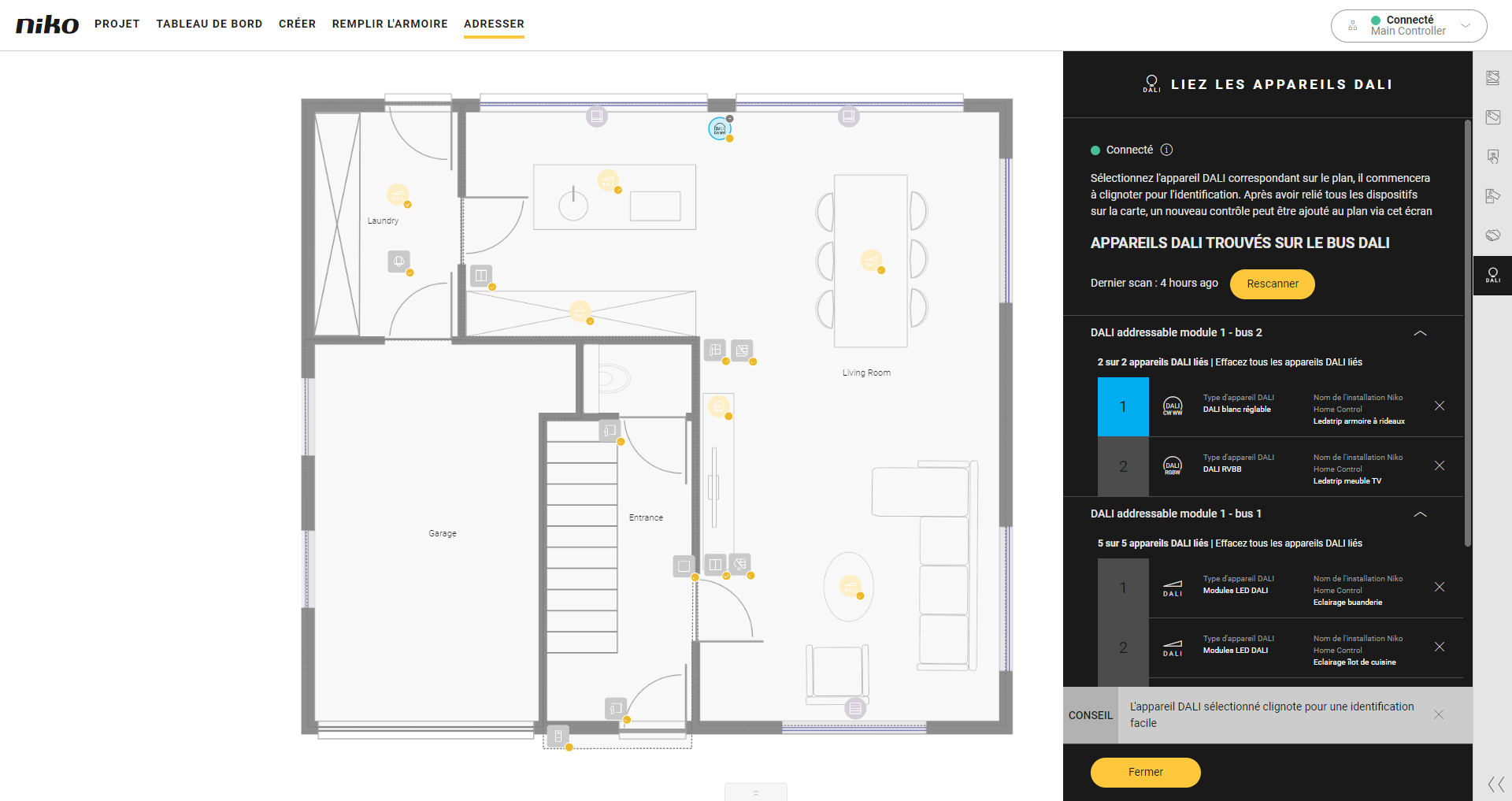

   1. Sélectionnez l'appareil dans le volet Lien appareils DALI. Cliquez sur la flèche à côté d'un module DALI - bus pour afficher les appareils DALI.

   2. L'équipement DALI correspondant dans votre installation clignote.

   3. Cliquez sur le signe plus de l'appareil correspondant sur le plan au sol pour les lier.



5. Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Adresser.

Le moment du dernier scan est affiché. Si vous avez apporté des modifications à la configuration DALI depuis le dernier scan, cliquez sur le bouton Scanner à nouveau pour scanner à nouveau les appareils DALI sur le bus DALI.
