Adressage d'un écran tactile

Point de départ

• Vous avez créé les commandes nécessaires, y compris un écran tactile Niko (550-20103)

• Tous les composants que vous voulez adresser sont en place et connectés à l'installation.

• Votre ordinateur est connecté à l'installation.

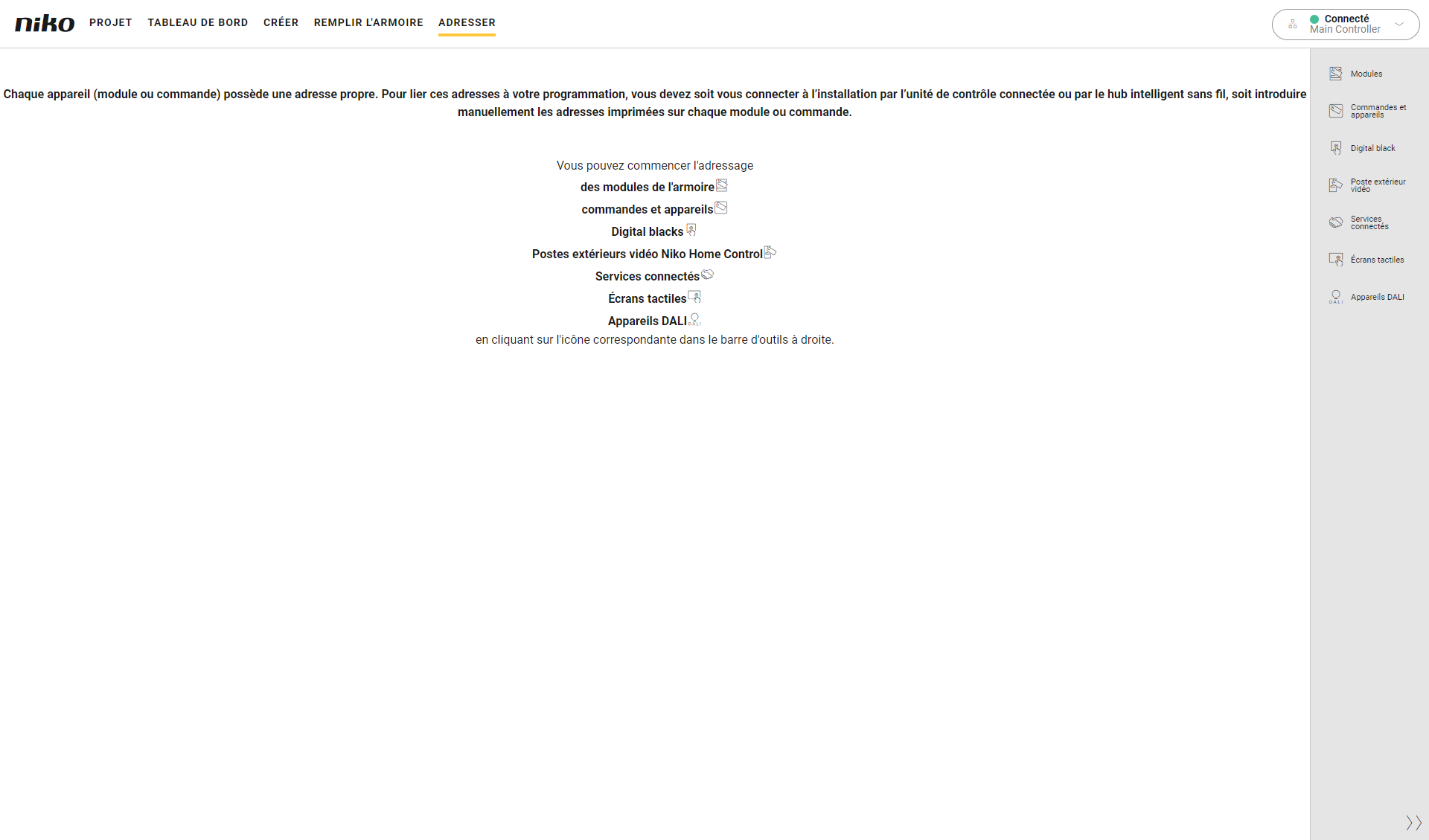

• Vous êtes dans la fenêtre d'aperçu Adressage.




Procédure

1. Dans la barre de boutons à droite, cliquez sur le bouton Écrans tactiles.
   Résultat :

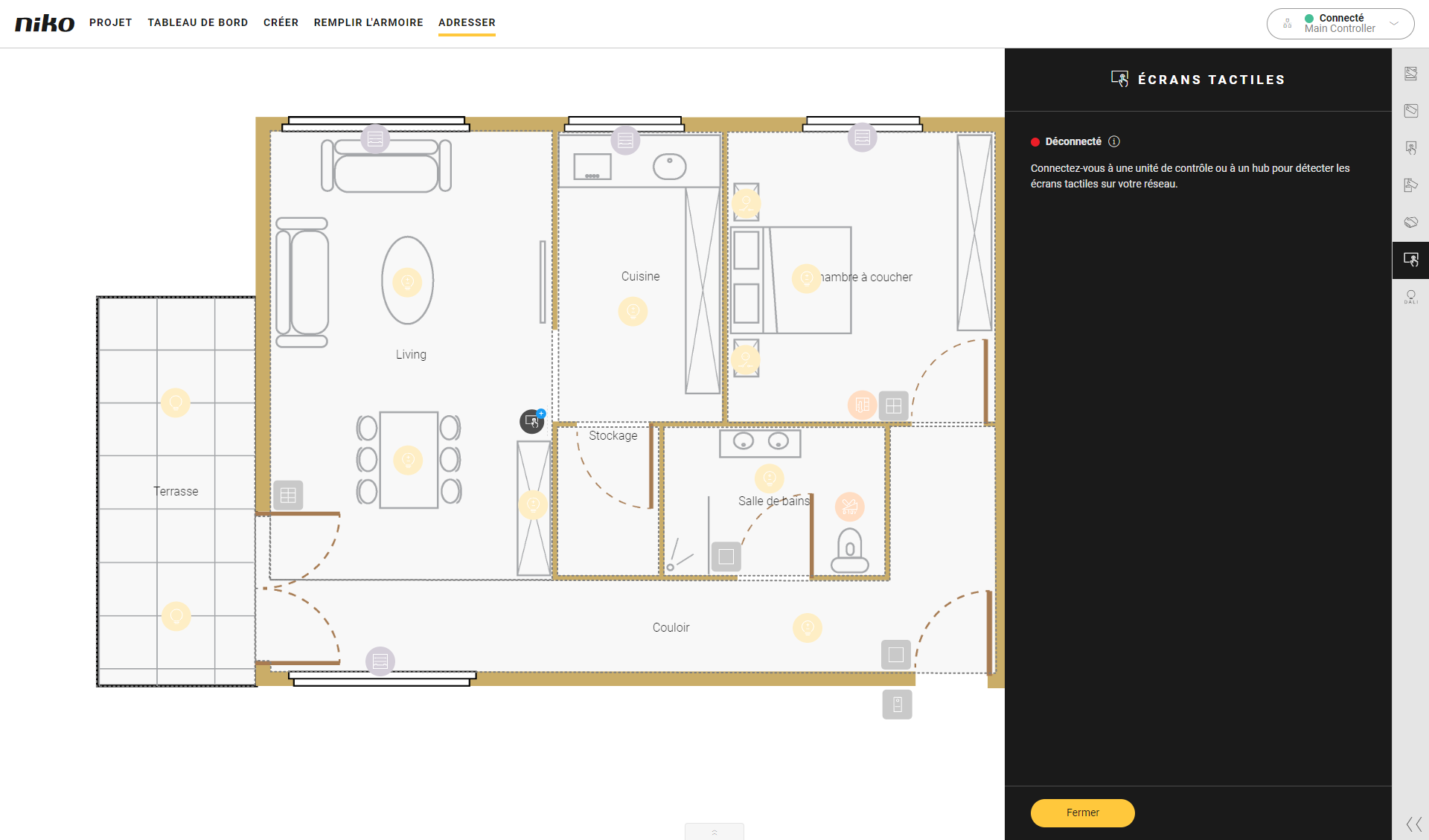

   • Le volet Lien écran tactile apparaît et affiche les écrans tactiles (550-20103) trouvés dans l'installation.

   • Les écrans tactiles sont présentés dans la zone de dessin.




2. Cliquez sur le signe plus d'un écran tactile sur le plan au sol pour le lier.
   Résultat :
   Le nom de l'écran tactile est ajouté à côté de l'adresse.

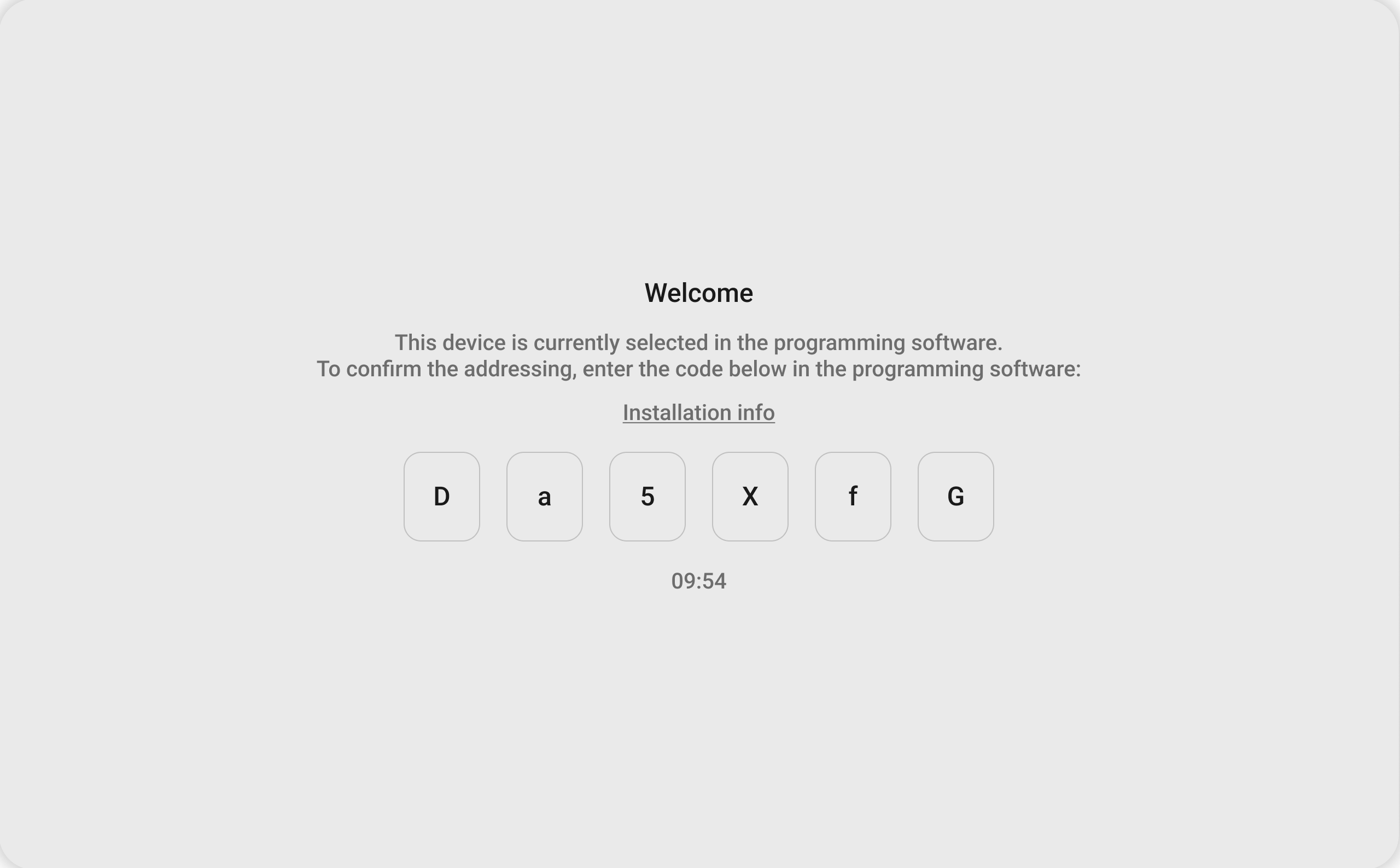

   Écran tactile	Logiciel de programmation

3. Tapez le code d'intégration de l'écran tactile dans la fenêtre contextuelle dans le logiciel de programmation.

4. Cliquez sur le bouton OK.

5. Répétez les étapes 2 à 4 pour chaque écran tactile dans votre installation.

6. Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Adresser.
