Tryk interface

Beskrivelse

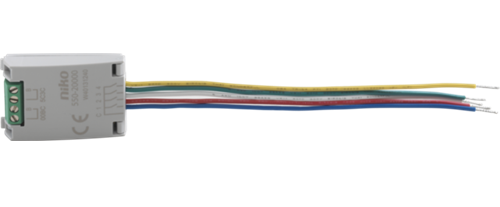

Trykinterfacet bruges til tilslutning af potentialfri NO-tryk eller NPN-transistorudgange til Niko Home Control installationen. Interface konverterer trykkenes afbryderimpuls til en Niko Home Control bus-kommando.

Afhængigt af versionen kan du tilslutte et til fire (550-20000), eller et til to (550-20025) tryk eller NPN transistorudgange.

Hver indgangskontakt på tryk interfacet med LED (500-20025) har et feedback LED, der kan anvendes som betjening eller orienteringslys.

I programmeringssoftwaren kan hver programmeringsknap, der er tilsluttet på en kredsløbsleder fra tryk interface få tildelt alle de basisprogrammeringer og scenarier, der er oprettet.

Oversigt

550-20000	550-20025
4 indgangskontakter ingen feedback LED	2 indgangskontakter 2 feedback LED'er (1 pr. indgangskontakt)

Tekniske data

• 550-20000:

  • Egnet til maks. fire potentialfrie NO-tryk eller NPN-transistorudgange

• 550-20025:

  • Egnet til en eller to potentialfrie NO-tryk eller NPN-transistorudgange

  • Fjern eller udskift ikke de tilsluttede feedback LED'er

• Spænding: 8 VDC (SELV, sikker ekstra lav spænding)

• Maksimumsafstand til tryk: 2 m

• Må kun tilsluttes en SELV-kontakt (sikker ekstra lav spænding)

• Må kun anvendes i et udendørs miljø i kombination med en stænktæt dåse (fx Niko Hydro)

• Dimensioner (HxBxD): 41,5 x 20,9 x 5 mm

• Godkendelse: CE

• Omgivelsestemperatur: -25 - 55 °C
