HVAC Interface (CooLinkHub med CoolPlugs) til LG

Anvendelse

Dette link fører dig til produktsiden. Der finder du detaljerede specifikationer, alle kompatible artikler, certifikater for CE-godkendelse osv.

Denne online manual gælder for følgende produkt(er):

• 550-00529 | HVAC interface startsæt, inkl. 1 CoolPlug til LG HVAC-enheder

• 550-00569 | HVAC interface udvidelse, inkl. 1 CoolPlug til LG HVAC-enheder

Beskrivelse

HVAC interfacet giver dig mulighed for at tilslutte de indendørs enheder til dit Split, Multi-Split eller Mini-Split HVAC system til din Niko Home Control installation. Når de er tilsluttet, kan du overvåge og kontrollere hele dit HVAC system via Niko Home appen. Du kan også oprette programmeringer til automatisk at tænde og slukke for klimaanlægget for at forbedre din komfort og optimere dit energiforbrug.

Funktion

Du kan tilslutte hele dit HVAC-system med følgende begrænsninger:

• Du kan kun anvende 1 CooLinkHub pr. Niko Home Control installation.

• HVAC interfacet kan interagere med maksimalt 10 indendørs enheder.

• Du kan oprette op til 10 zoner pr. Niko Home Control installation. Du kan tilføje flere indendørs enheder i den samme zone.

• Hver HVAC indendørs enhed kræver en CoolPlug, der er kompatibel med din HVAC indendørs enheds mærke og type.

Tjek kompatibiliteten ved at kontrollere om de nødvendige tilslutningsklemmer er til stede på din indendørs enhed, som beskrevet i Tilslutning af CoolPlug. Hvis du ikke er sikker, er du velkommen til at kontakte kundeservice.

Du kan betjene din HVAC installation via:

• Niko Home app

• Digital black

• Touchskærm 3 (kun til ældre systemer, der har en HVAC termostat)

Du kan også slå den indendørs enhed til og fra ved at trykke på knappen på CoolPlug i 2-3 sekunder.

Dimensioner

Installation

Systemoversigt

CooLinkHub skal tilsluttes til LAN porten på controlleren for at muliggøre kommunikation med Niko Home Control installationen.

CooLinkHub'en tilsluttes på CoolPlugs på en af følgende måder:

• kabeltilslutning via et PBUS kabel (2-leder, skærmet parsnoet 20-24 AWG)

• Trådløs forbindelse via et 2,4 GHz mesh netværk

Kabeltilslutning mellem CooLinkHub og CoolPlugs	Trådløs forbindelse mellem CooLinkHub og CoolPlugs
El-tavle Controller Digital black PBUS kabel (2-leder, skærmet parsnoet 20-24 AWG)	El-tavle Controller Digital black 2,4 GHz mesh netværk

Montering af HVAC interfacet

Monter CooLinkHub på en af følgende måder:

• På en væg: Anvend skruer til at fastgøre CooLinkHub'en på væggen.

• På en metaloverflade/DIN-skinne: Anvend magneter til at fastgøre CooLinkHub'en på skinnen.

Monter CoolPlug'en på en af følgende måder:

• På en glat overflade: Anvend de 2 dobbeltklæbende puder til at fastgøre CoolPlug direkte på overfladen. Lederne kan føres gennem siden af dækslet.

• På en metal overflade: Anvend de dobbeltklæbende puder til at fastgøre magneterne på CoolPlug'en. Lederne kan føres gennem siden af dækslet.

• På en væg: Anvend skruer til at fastgøre bagpladen på væggen. Lederne kan føres gennem hullet i midten eller fra siden af dækslet.

• På en DIN-skinne: Anvend CoolPlug'ens DIN-skinne bagplade til at fastgøre den til DIN-skinnen.

Kabeltilslutning mellem CoolPlug og CooLinkHub

Tilslut PBUS kablets signalledningerne mellem terminalerne -, 1 og 2 på CoolPlug'en og CVDC-, 1 og 2 på CooLinkHub'en. Tilslut flere CoolPlugs i en serie (sæløjfenetværk) som vist i Systemoversigten.

Trådløs forbindelse mellem CoolPlug og CooLinkHub

Parring er allerede udført for CooLinkHub og CoolPlug, der leveres i samme startsæt. Du behøver ikke at udføre nedenstående trin for den pågældende CoolPlug.

• Din CooLinkHub-enhed skal have strøm og være tilsluttet på controlleren.

• CooLinkHub og CoolPlug skal være inden for synsvidde (maks. 3 meter).

1. På CooLinkHub'en tryk på OK knappen.

2. Vælg muligheden “trådløs” med op/ned pil-knapperne.

3. Tryk på OK knappen.

4. Vælg muligheden “parre” med op/ned pil-knapperne.

5. På CoolPlug'en tryk på knappen 5 gange. Den røde LED vil begynde at blinke hurtigt.

6. På CooLinkHub'en tryk på OK knappen.

7. Når parringen er fuldført:

   • LED'en på CoolPlug'en holder op med at blinke.

   • På CooLinkHub'ens skærm vises antallet af tilsluttede CoolPlugs som L5 GXXX (XXX = antal CoolPlugs).

Tilslutning af CoolPlug

Anvend HVAC producentens installationsvejledning til at bestemme typen af klemmer og deres placering på HVAC's indendørs enhed. Vælg en af kabeltilslutningerne herunder:

Tilslutningsskema	Vejledning

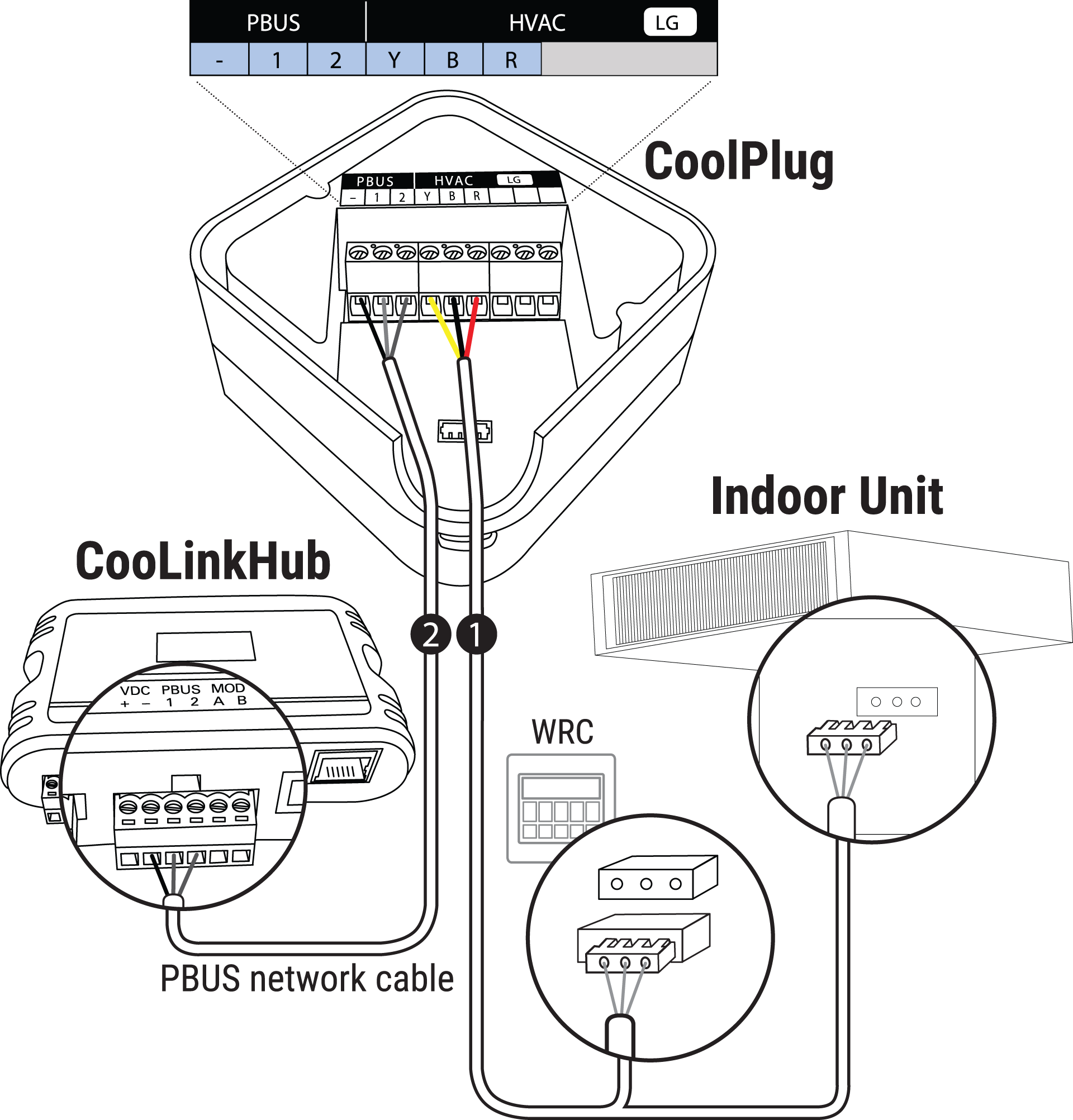

	Tilslut det kabel, der følger med CoolPlug, mellem Y, B og R klemmerne på CoolPlug og CN-REMO på den indendørs enheds PCB. Tilslut CoolPlug til CooLinkHub via en kabelforbindelse eller trådløs forbindelse. Valgfrit: Tilslut den kabelforbundne fjernbetjening (WRC) på stikket på det kabel, der følger med CoolPlug.

LED-programmering

Under normal drift blinker den blå LED regelmæssigt, og de andre LED'er er slukket.

	Blå LED blinker regelnæssigt	HVAC er tændt
	Grøn LED lyser konstant	HVAC linje ikke tilsluttet
	Grøn LED blinker	HVAC linje fejl
	Rød LED lyser konstant	Ikke parret
	Rød LED blinker hurtigt	Parringsprocessen pågår
	Rød LED tændt med tilbagevendende blink	Parret men ikke tilsluttet på CooLinkHub'en
	Gul LED lyser konstant	PBUS ikke tilsluttet
	Gul LED blinker	PBUS fejl

Fejlfinding

Fejlkoder

Nulstillingsprocedure

Du kan nulstille CoolPlug'en for at slette indstillingerne til den trådløse forbindelse.

På CoolPlug'en tryk en gang kort og derefter en gang længe.
