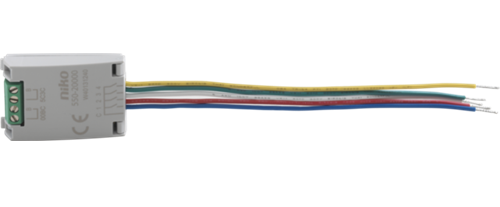

Tryckknappsgränssnitt
Beskrivning
Den här produkten är kompatibel med Niko Home Control 2.X. Kontakta Nikos support om du behöver kompatibilitet med Niko Home Control 1.X.
Tryckknappsgränssnittet används för att ansluta potentialfria NO-tryckknappar eller NPN-transistorutgångar till Niko Home Control-installationen. Gränssnittet omvandlar tryck på knappar till ett Niko Home Control-busskommando.
Beroende på vilken variant du har kan du ansluta en till fyra (550-20000) eller en eller två (550-20025) tryckknappar eller NPN-transistorutgångar.
Alla ingångskontakter i tryckknappsgränssnittet med LED-lampor (500-20025) har en feedback-LED som kan användas som kontroll eller orienteringsbelysning.
I programmeringsvaran kan varje åtgärdsknapp som är ansluten till en av tryckknappsgränssnittets kretsledningar tilldelas alla typer av enkla åtgärder eller rutiner som skapas.
Översikt
 |  |
4 ingångskontakter inga feedback-LED-lampor | 2 ingångskontakter 2 feedback-LED-lampor (1 per ingångskontakt) |
Tekniska data
550-20000:
Lämpligt för högst fyra potentialfria NO-tryckknappar eller NPN-transistorutgångar
550-20025:
Lämpligt för en eller två potentialfria NO-tryckknappar eller NPN-transistorutgångar
Ta inte bort de tillhörande feedback-LED-lamporna och byt inte heller ut dem
Vilopotential: 8 V DC (SELV, säkerhetsklenspänning)
Maxavstånd till tryckknapp: 2 m
Ska endast anslutas på en SELV-kontakt (säkerhetsklenspänning)
Använd bara i kombination med ett stänksäkert hölje (t.ex. Niko Hydro) i utomhusmiljö
Mått (HxBxD): 41,5 x 20,9 x 5 mm
Märkning: CE
Omgivningstemperatur: -25 – +55 °C
