Chauffage/refroidissement par circuit

Qu'est-ce que le chauffage/refroidissement par circuit ?

La routine Chauffage/refroidissement par circuit permet de définir le comportement de refroidissement/chauffage d'un système simple ou combiné. Si votre système comprend une pompe de circuit, celle-ci sera commandée par cette routine. Dans le système, vous pouvez connecter une vanne de zone à un thermostat, un bouton-poussoir avec LED et des capteurs de confort, ou un Digital black, 24 V.

Le Digital black 230V ne peut pas être utilisé comme thermostat.

Point de départ

• Vous avez créé les éléments suivants :

  • pour une nouvelle installation : un ou plusieurs boutons-poussoirs avec LED et capteurs de confort ou Digital Blacks, 24 V

  • pour une installation existante : un ou plusieurs thermostats, boutons-poussoirs avec LED et capteurs de confort ou Digital Blacks, 24 V

  • un système de refroidissement ou de chauffage (éventuellement combiné)

  • une ou plusieurs vannes de zone

  • (en option) une pompe de circuit

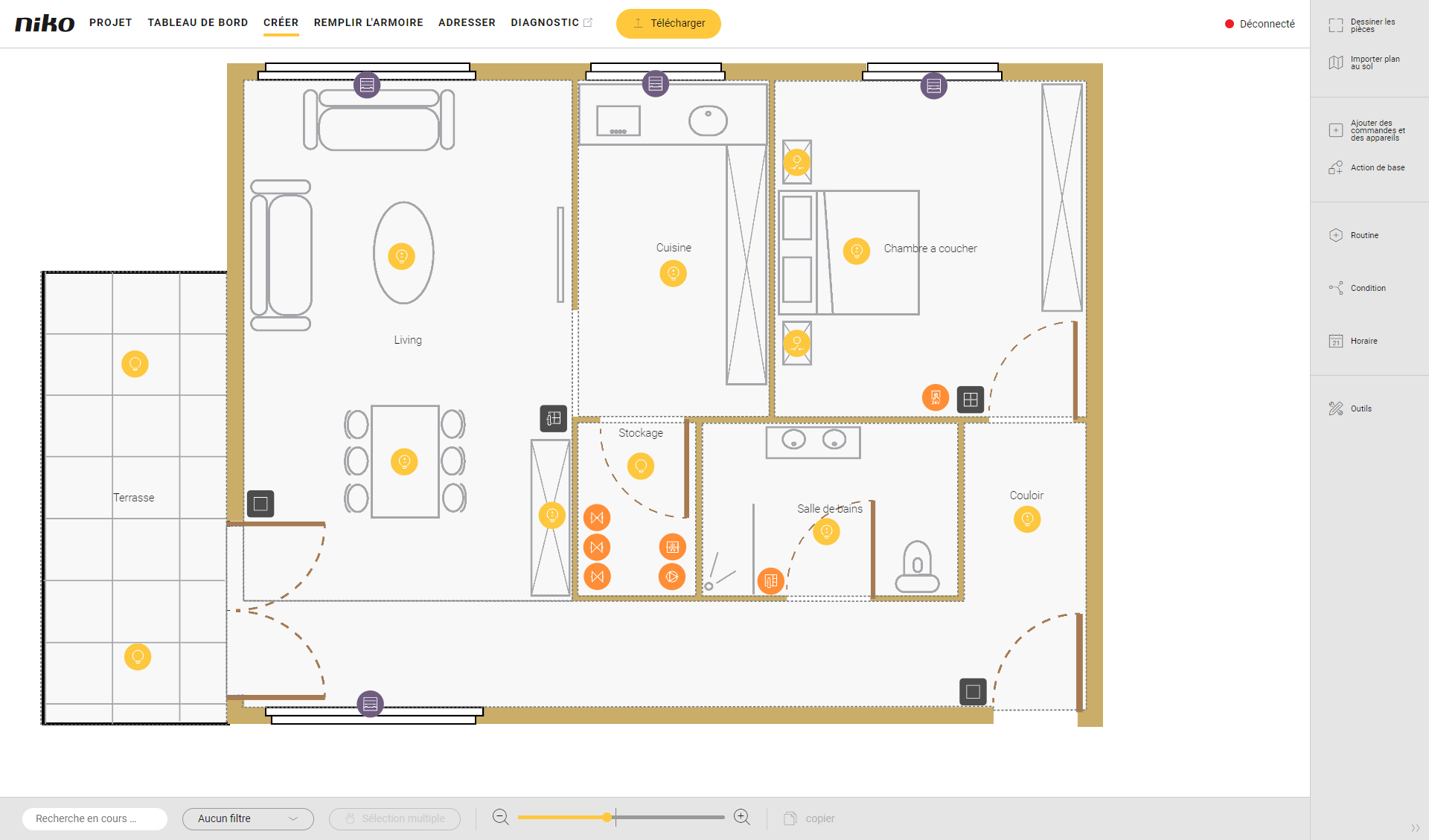

• Vous êtes dans la fenêtre d'aperçu Créer.




Procédure

1. Dans la barre de boutons à droite, cliquez sur le bouton Routine.
   Résultat :

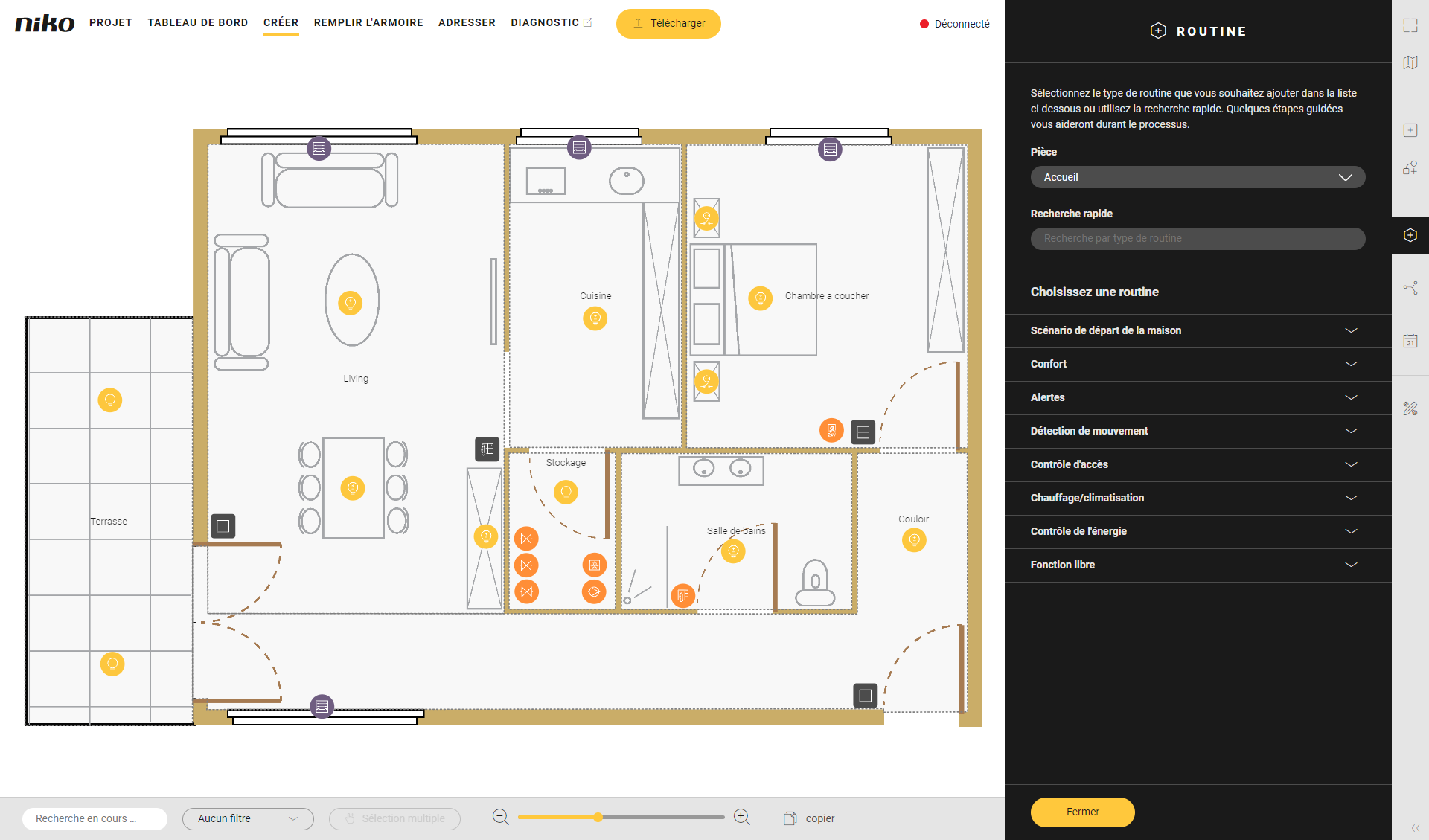

   le panneau Routine apparaît.

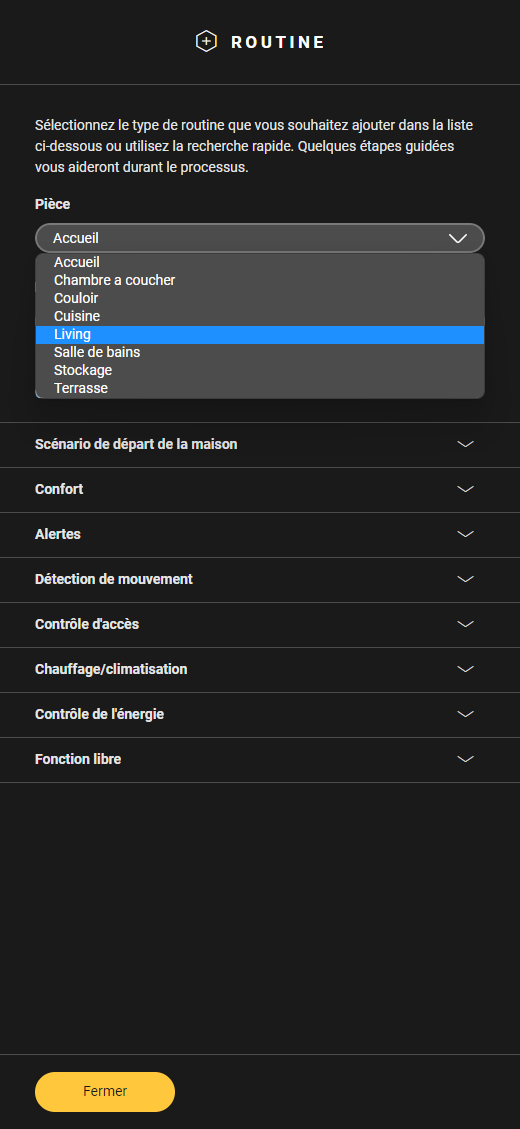

2. Sélectionnez la pièce de la manière suivante :

   • Sélectionnez Pièce dans le menu déroulant.

   • Cliquez sur la pièce dans la zone de dessin.

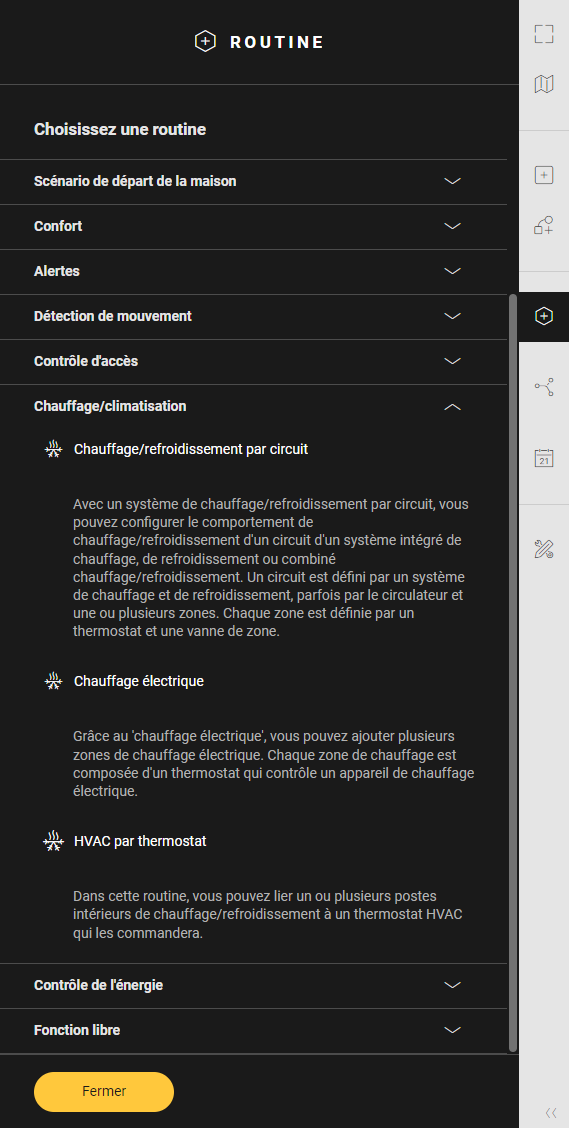

3. Cliquez sur la flèche à côté de la catégorie Gestion de la température.




4. Cliquez sur Chauffage/refroidissement par circuit.

5. Donnez un nom à la routine.

6. Définissez le comportement de la manière suivante :

   Comportement	Quoi ?	Comment ?

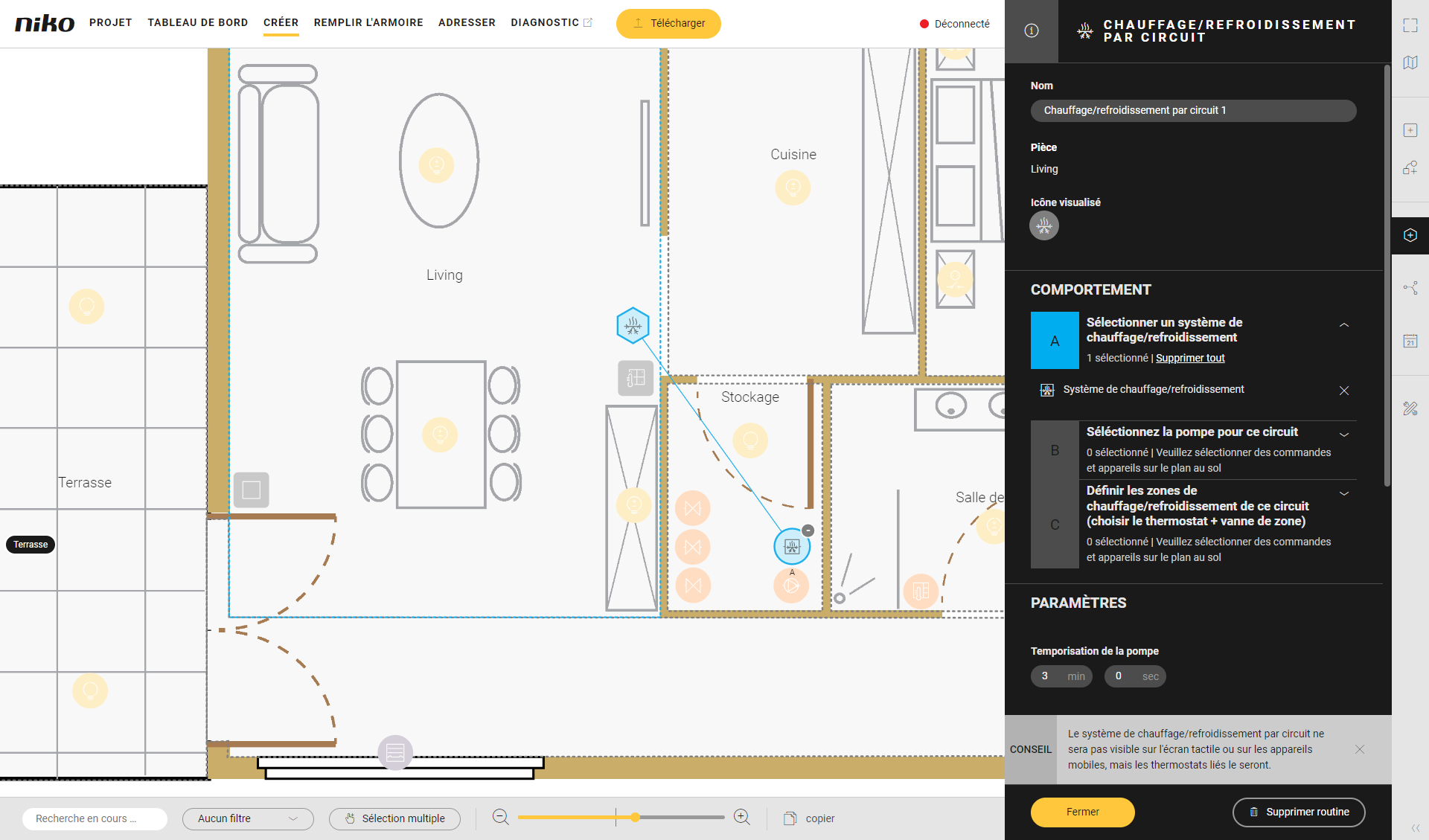

   A	Choisissez le système de chauffage ou de refroidissement qui activera la routine.	Cliquez sur le signe plus du système à inclure dans la routine. Vous ne pouvez sélectionner qu'un seul système de chauffage ou de refroidissement. Vous pouvez choisir le contact de déclenchement du chauffe-eau ou de la pompe à chaleur.

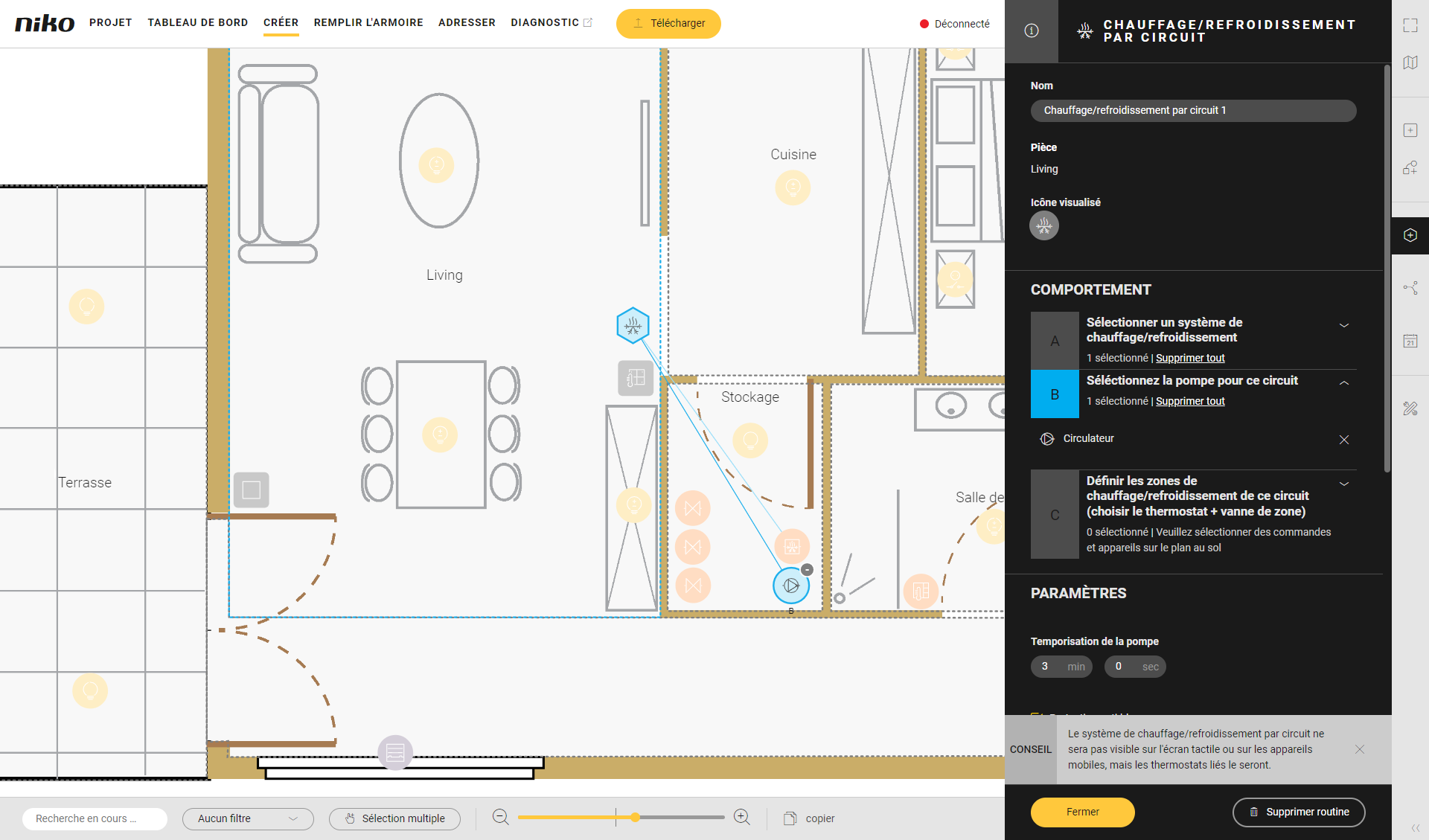

   B	(en option) Choisissez une pompe de circuit que vous souhaitez activer lorsque la routine démarre.	Cliquez sur le signe plus de la pompe de circuit.

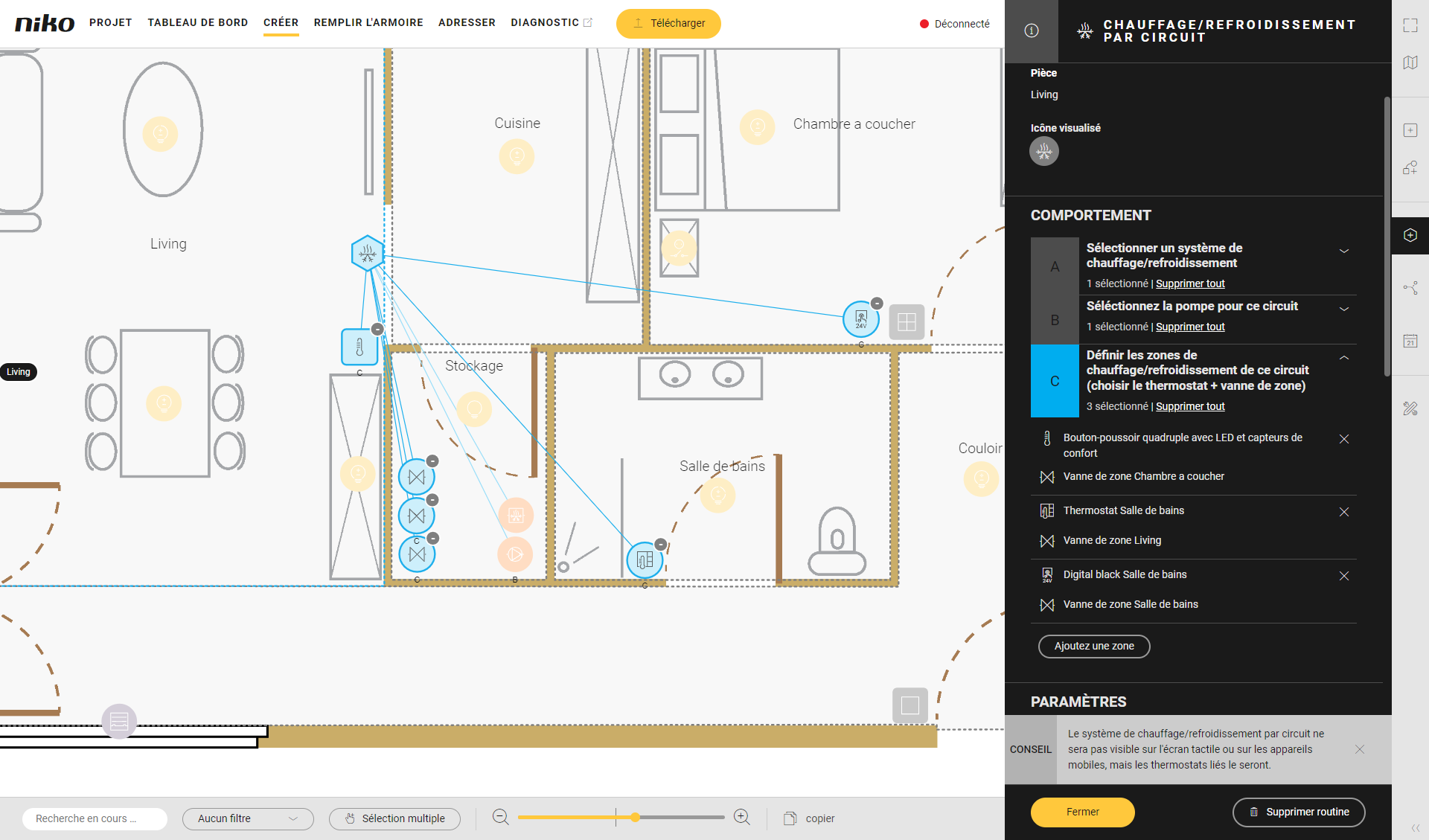

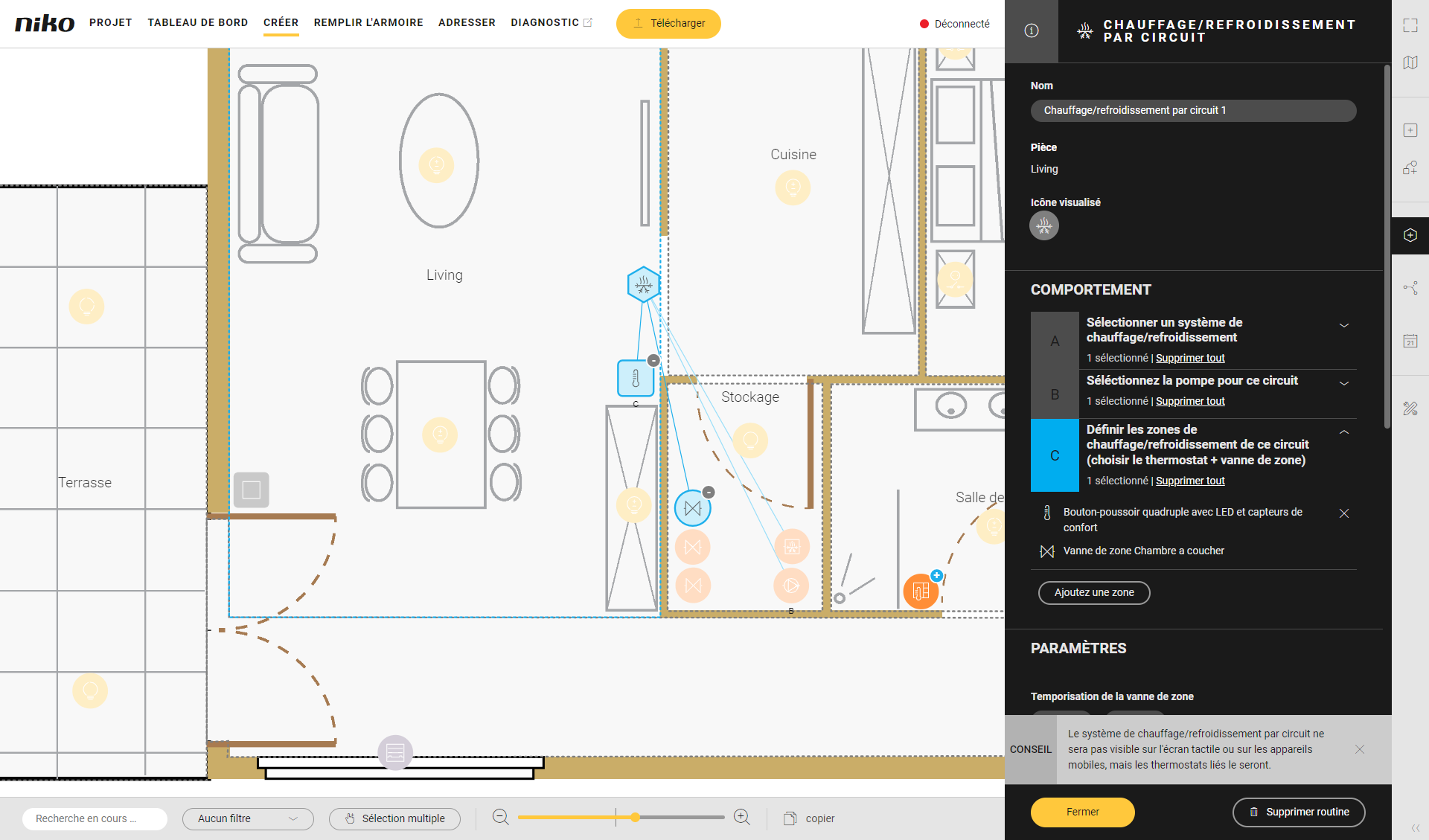

   C	Choisissez la ou les zones que vous souhaitez chauffer ou refroidir.	Cliquez sur le signe plus d'un thermostat, d'un bouton-poussoir avec LED et des capteurs de confort ou d'un Digital black, 24 V, et d'une vanne de zone pour les connecter l'un à l'autre. Vous pouvez connecter plusieurs zones.






   Utilisez Sélection multiple pour sélectionner différents appareils en même temps.




7. Dans Paramètres, définissez les valeurs suivantes :

   Paramètre	Choix	Description	Exemple
   Temporisation de la vanne de zone	0 - 15 min.	Standard : 1 min.
   Temporisation de la pompe	0 - 15 min.	Standard : 3 min.
   Protection anti-blocage pour pompe et vannes	Marche/Arrêt
   Intervalle de protection anti-blocage	1 - 100 jours	Standard : 7 jours
   Notification push envoyée lorsque le chauffage ne peut être mis en marche	Texte	Ce texte est envoyé lorsque le chauffage ne peut être mis en marche.
   Notification push envoyée lorsque le refroidissement ne peut être mis en marche	Texte	Ce texte est envoyé lorsque le refroidissement ne peut être mis en marche.




8. Cliquez sur le bouton Fermer pour revenir au volet Routine.

9. Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Créer.

Vidéo

Voyez un exemple ici. Pensez à monter le volume !

https://www.youtube.com/embed/Ot4TpL0j_a8
