Allgemeine Lösung: Steuerung von Garagentoren und Eingangstoren
Was benötigen Sie dazu?
Anforderungen Niko
Ihre Niko Home Control-Installation erfüllt die folgenden Anforderungen:
Sie hat einen drahtlosen intelligenten Hub oder einen connected Controller II.
Sie wurde mit der neuesten Programmiersoftware konfiguriert.
Je nach den Basismodulen Ihrer Niko Home Control-Installation müssen Sie die folgenden zusätzlichen Produkte installieren:
Erforderliche Zusatzprodukte | Referenznummern | |
---|---|---|
Connected Controller | Schaltmodul mit einem freien Ausgang (E) pro Signal, das Sie in Niko Home Control verwenden möchten Wenn der Eingangskontakt Ihres Fremdgerätes nicht potentialfrei ist, benötigen Sie ein zusätzliches potentialfreies Kontaktmodul (z. B. Finder 22.32.0.230.1xx0 für 230 V Anschlüsse, Finder 22.32.0.012.1xx0 für 12 V DC Anschlüsse, Finder 22.32.0.024.1xx0 für 24 V DC Anschlüsse) | |
Connected Controller mit drahtloser Bridge | Vernetzter (Doppel-) Schalter mit einem freien Ausgang (L) pro Signal, das Sie in Niko Home Control verwenden möchten Wenn der Eingangskontakt an Ihrem Fremdgerät nicht 230 V ist, benötigen Sie ein zusätzliches 230 V-Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) Der vernetzte (Doppel-)Schalter kann mit einem modularen Halter (z. B. Legrand 412950) auf einer DIN-Schiene montiert werden. | |
Drahtloser intelligenter Hub | Vernetzter (Doppel-) Schalter mit einem freien Ausgang (L) pro Signal, das Sie in Niko Home Control verwenden möchten Wenn der Eingangskontakt an Ihrem Fremdgerät nicht 230 V ist, benötigen Sie ein zusätzliches 230 V-Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) Der vernetzte (Doppel-)Schalter kann mit einem modularen Halter (z. B. Legrand 412950) auf einer DIN-Schiene montiert werden. |
Anforderungen an Drittanbietersystem
Ihr System erfüllt die folgenden Anforderungen:
Es verfügt über einen potentialfreien oder 12/24 V DC oder 230 V AC Kontakt zur Steuerung des Motors.
Es ist mit dem Niko-Modul kompatibel (siehe Niko-Anforderungen).
Verkabelungsdiagramme

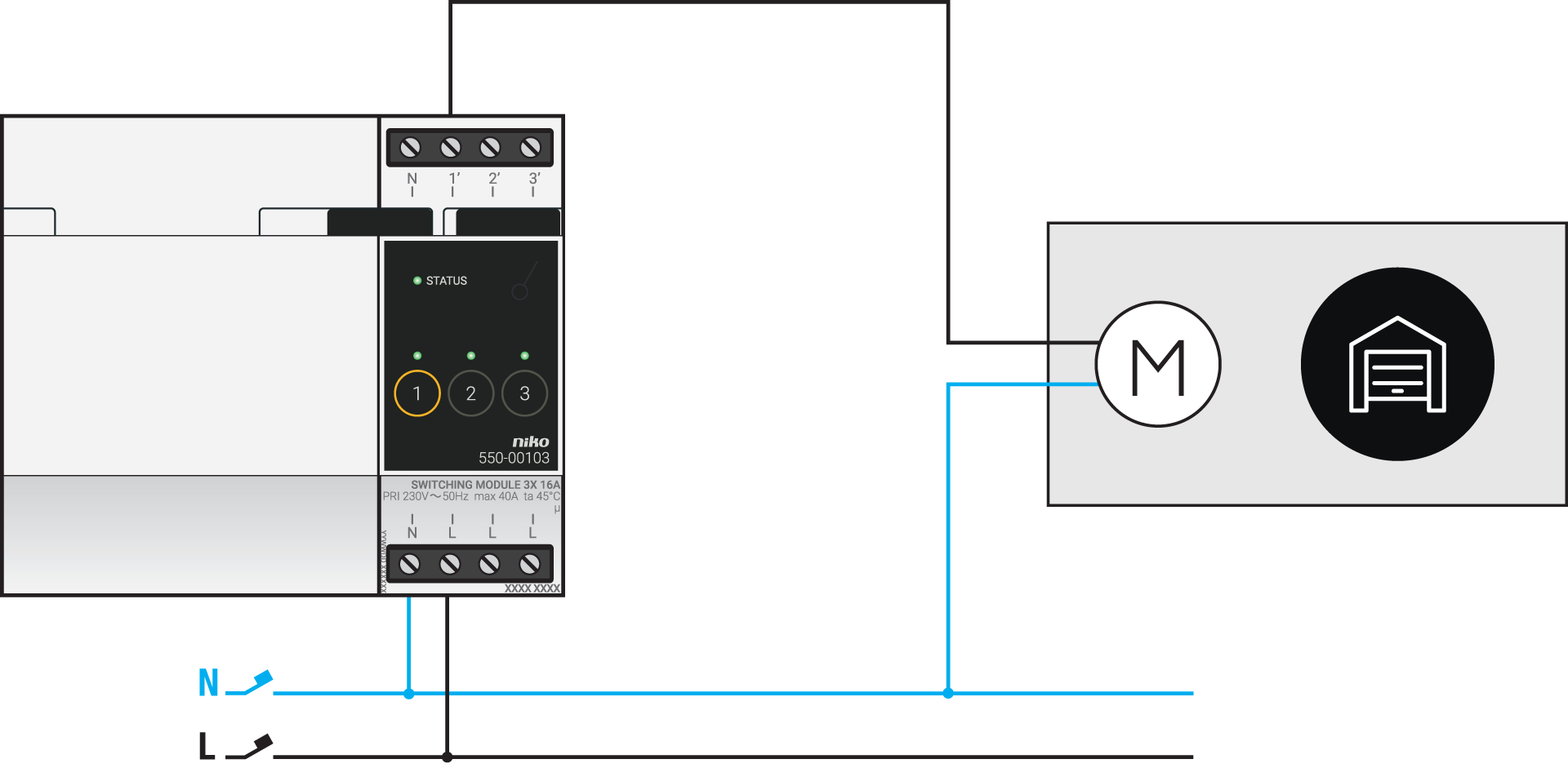

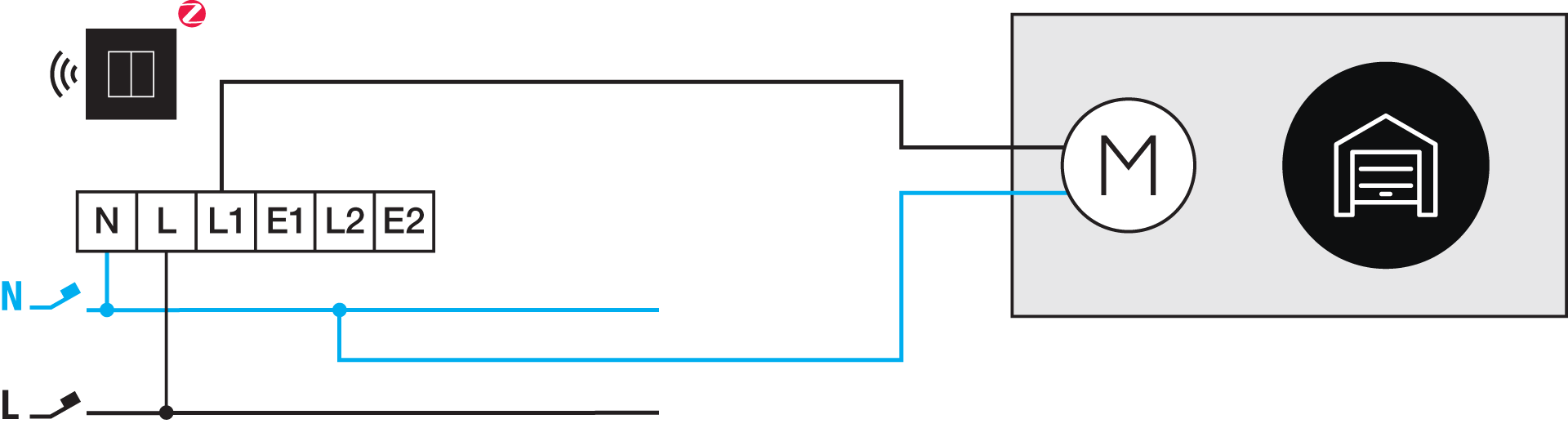

Anschluss von Motoren mit einem 230 V AC-Kontakt
Über das Schaltmodul | Über den vernetzten Schalter |
---|---|
![]() | ![]() |

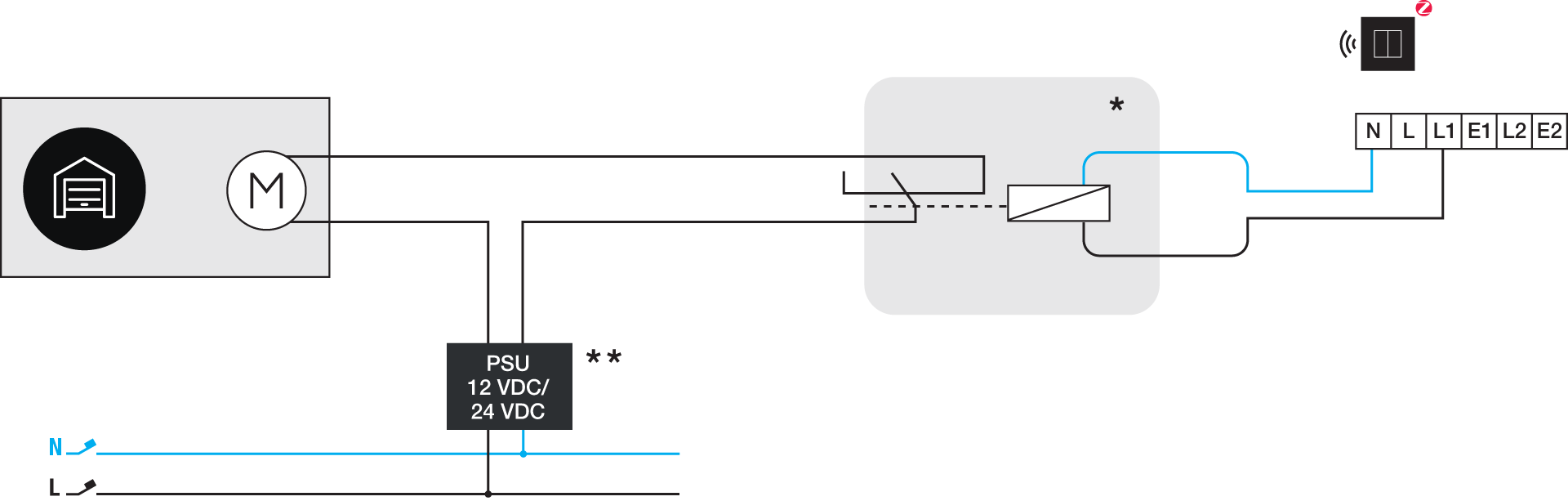

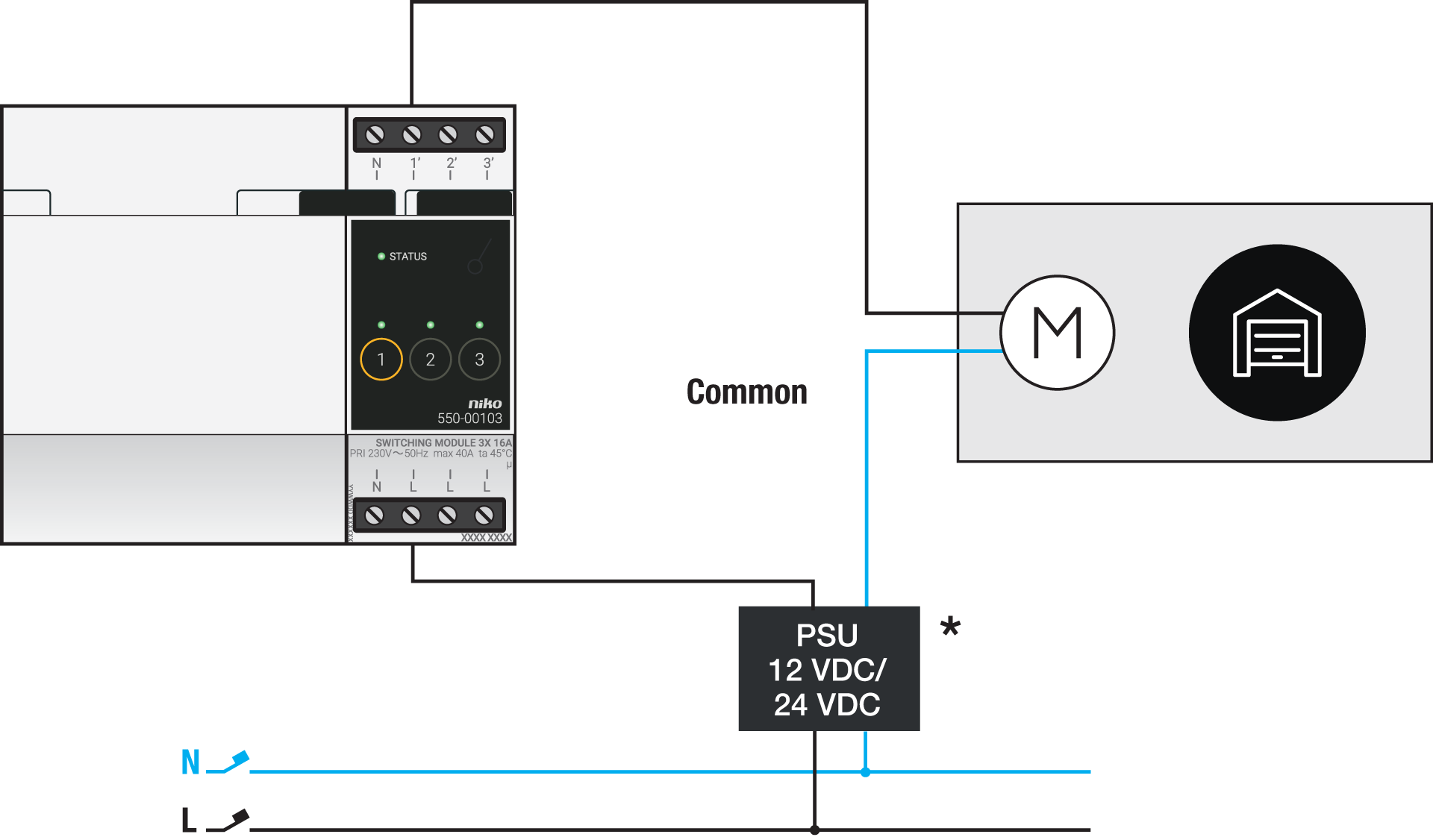

Anschluss von Motoren mit einem 12 V DC oder 24 V DC-Kontakt
Über das Schaltmodul | Über den vernetzten Schalter |
---|---|
![]() *12 oder 24 V DC Netzteil | ![]() *230 V an 12/24 V Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) **12 oder 24 V DC Netzteil |
Anschluss von Motoren mit einem potentialfreien Kontakt
Über das Schaltmodul | Über den vernetzten Schalter |
---|---|
![]() | ![]() *230 V an potentialfreiem Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) |
Programmierung
Konfigurieren Sie das Schaltmodul oder den vernetzten Schalter in der Programmiersoftware. Je nach Art der Installation können Sie die folgenden Anleitungen und Programmierbeispiele als Anregung verwenden:
Bei Bus-Verkabelung erstellen Sie eine Routine „Zugangskontrolle für motorisierte Türen“, siehe Zugangskontrolle für motorisierte Türen
Bei herkömmlicher Verkabelung erstellen Sie einen Impuls mit einer benutzerdefinierten Routine (Start und Stopp definieren), siehe Erstellen eines Impulses von weniger als 1 Sekunde mit einem Taster
