Rörelsedetektering med inomhussensor(er)

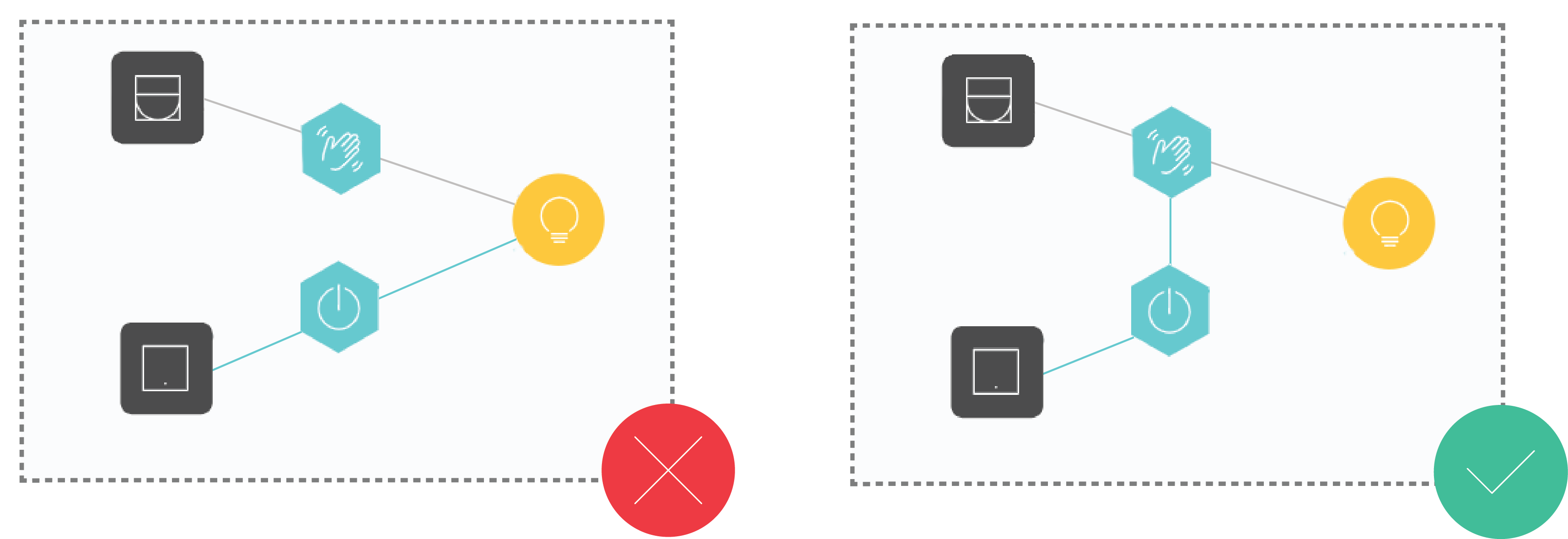

Belysning eller andra enheter som används i en rutin för rörelsedetektering ska helst inte användas direkt i en annan rutin. Använd exempelvis inte den belysningen eller de enheterna i en Allt av basic-rutin.

Om du vill styra de enheterna med andra åtgärder eller rutiner använder du rutinen för rörelsedetektering i den här rutinen, och inte enheterna.

Vad är rörelsedetektering med inomhussensor(er)?

Rutinen Rörelsedetektering med inomhussensor(er) tänder en eller flera lampor när rörelse detekteras inomhus eller när ljusintensiteten är under nivån som ställts in på rörelsesensorn. Om ingen rörelse detekteras under en viss förinställd tidsperiod släcks lamporna igen. Du kan utöka räckvidden genom att ansluta flera inomhusrörelsesensorer.

Utgångspunkt

• Du har skapat följande kontroller och enheter:

  • en inomhusrörelsesensor

  • (valfritt) flera inomhusrörelsesensorer och/eller enkel tryckknapp med återkopplingslampa

  • en lampa

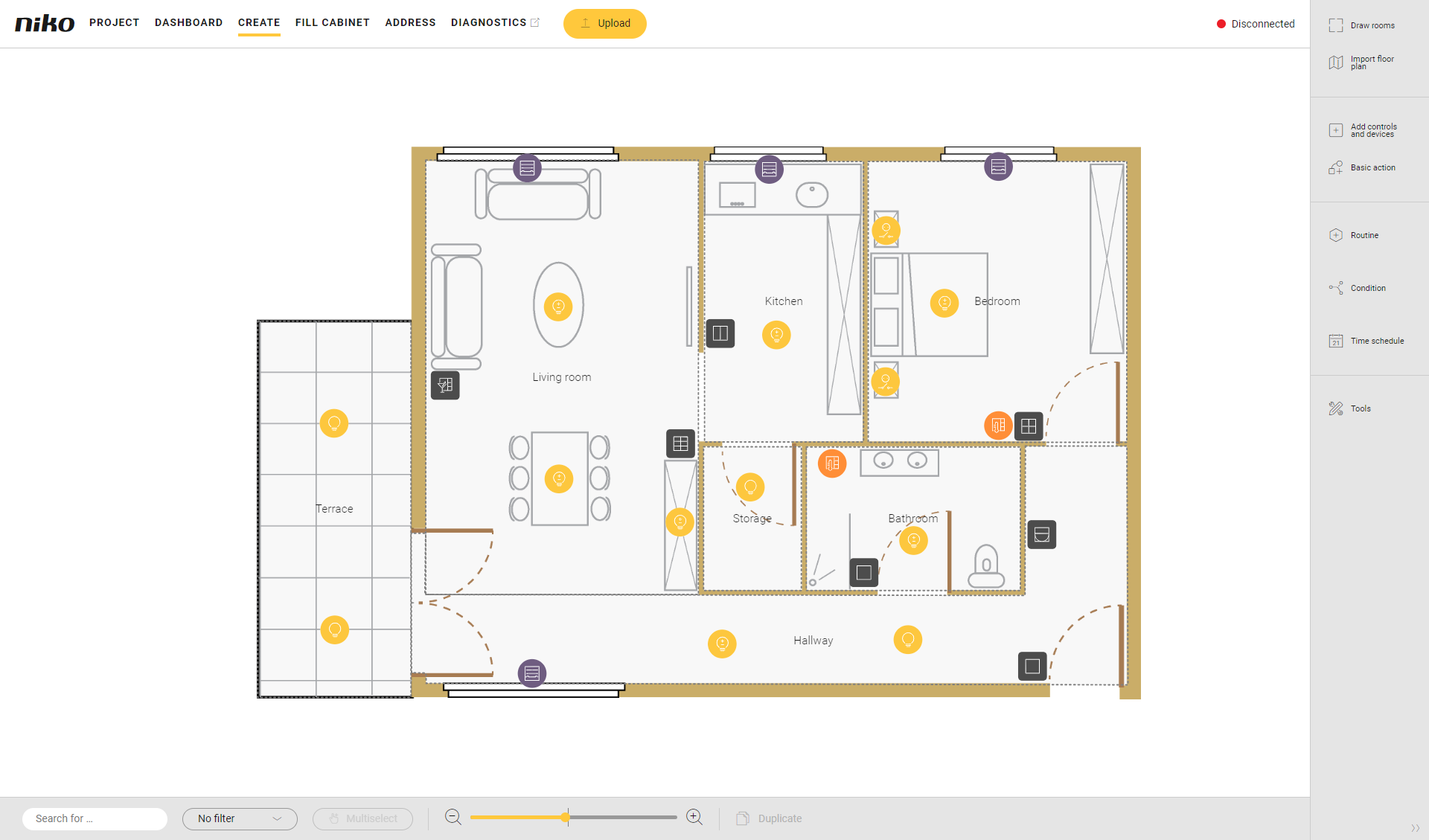

• Du är i översiktsfönstret Skapa.




Procedur

1. I det högra knappfältet klickar du på knappen Rutin.
   Resultat:
   Panelen Rutin visas.

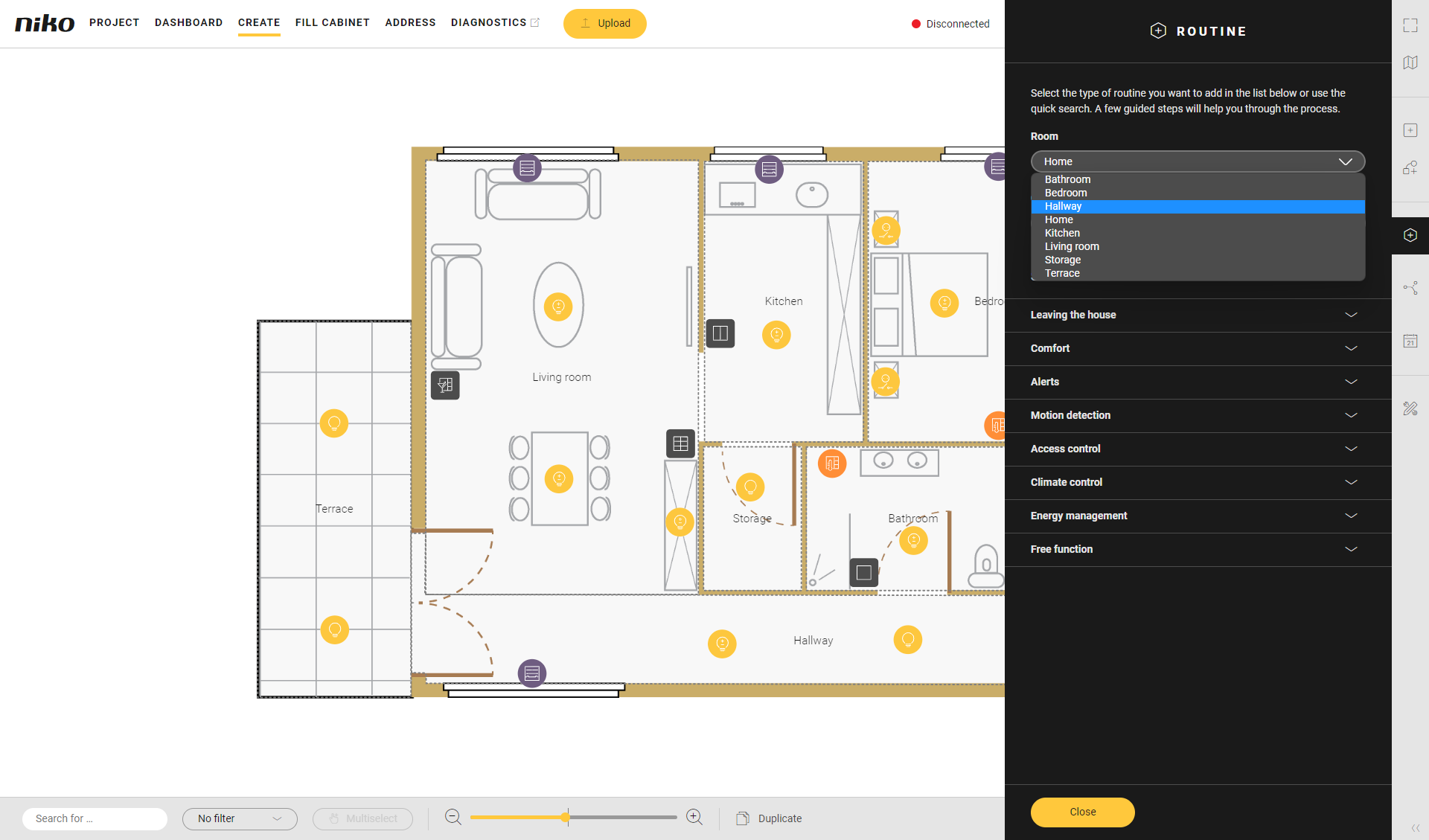

2. Välj rummet så här:

   • Välj Rum i listrutan.

   • Klicka på rummet på ritytan.

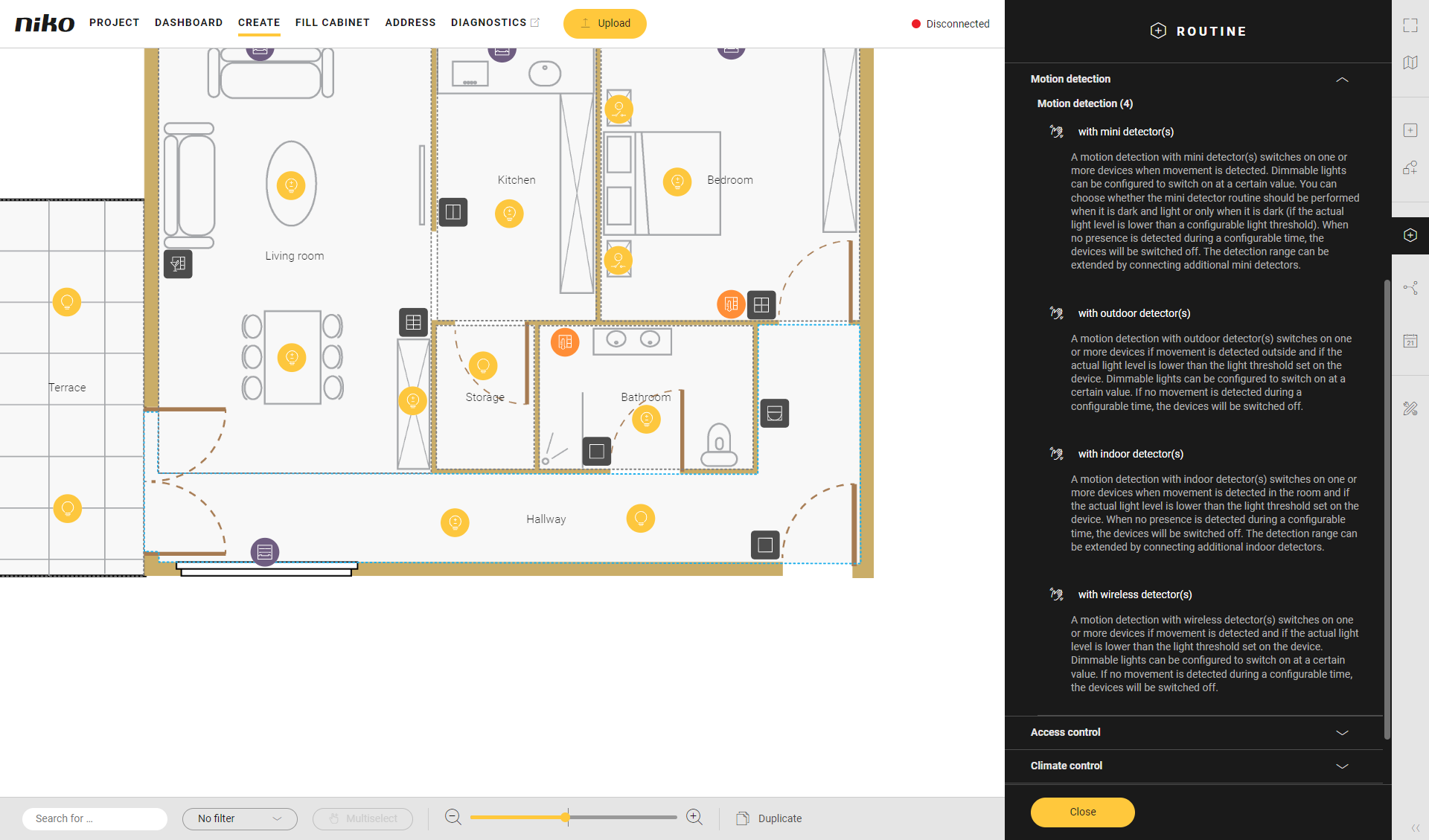

3. Klicka på pilen bredvid kategorin Rörelsedetektering.




4. Klicka på Rörelsedetektering med inomhussensor(er).

5. Ge rutinen ett namn.

6. Ställ in beteendet så här:

   Beteende	Vad?	Hur?

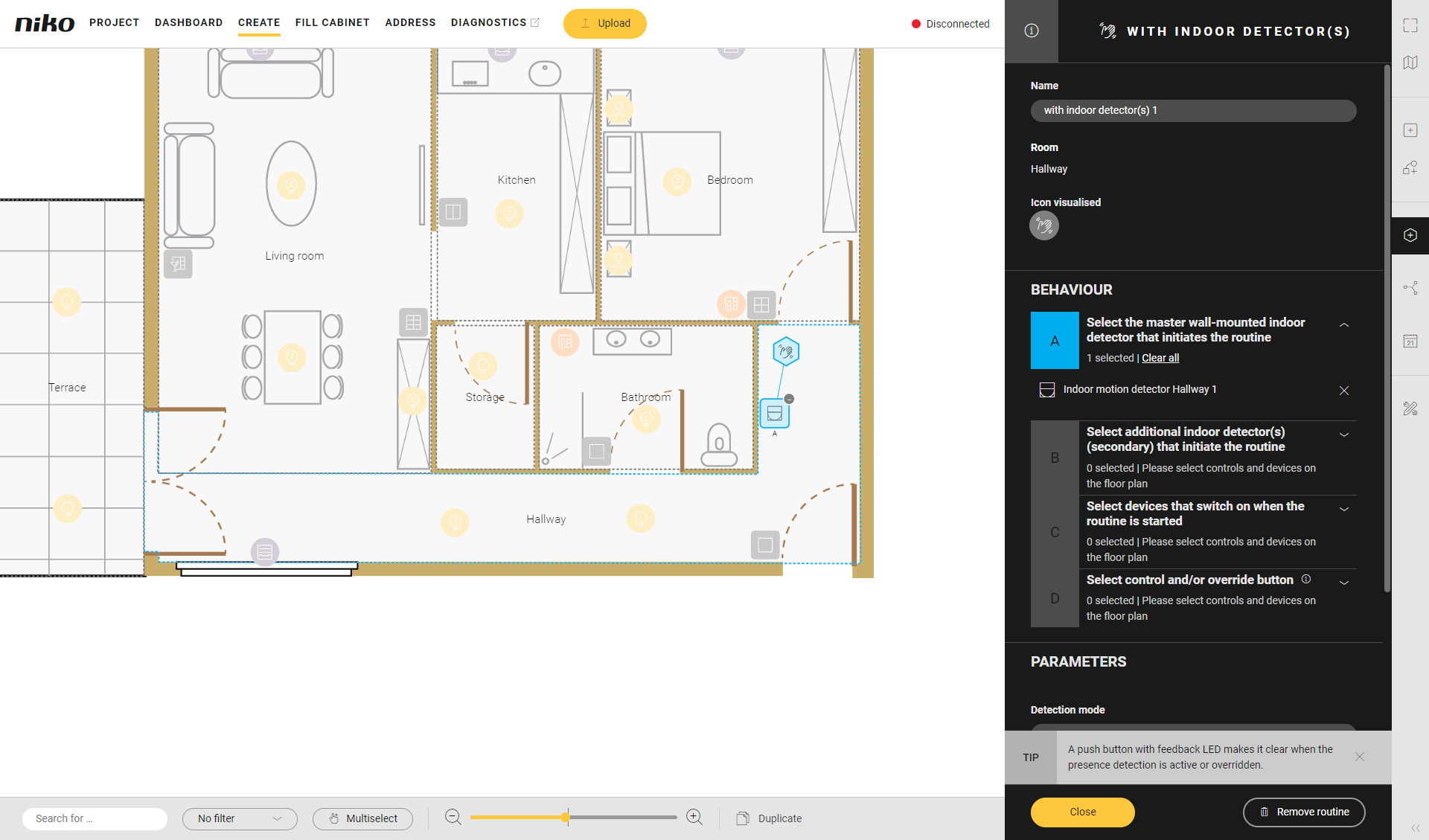

   A	Välj masterinomhussensorn som aktiverar rutinen. Master betyder att ljuset som mäts av denna sensor används för att avgöra om rutinen ska aktiveras eller inte.	Klicka på plustecknet för inomhusrörelsesensorn/-sensorerna du vill inkludera i rutinen.
   B	(valfritt) Välj ytterligare inomhussensorer (sekundära). Sekundär innebär att det endast är rörelsemätningen hos denna sensor som används i denna rutin. Ljusmätningen hos den sekundära sensorn används inte i denna rutin.	Klicka på inomhusrörelsesensorernas plustecken.

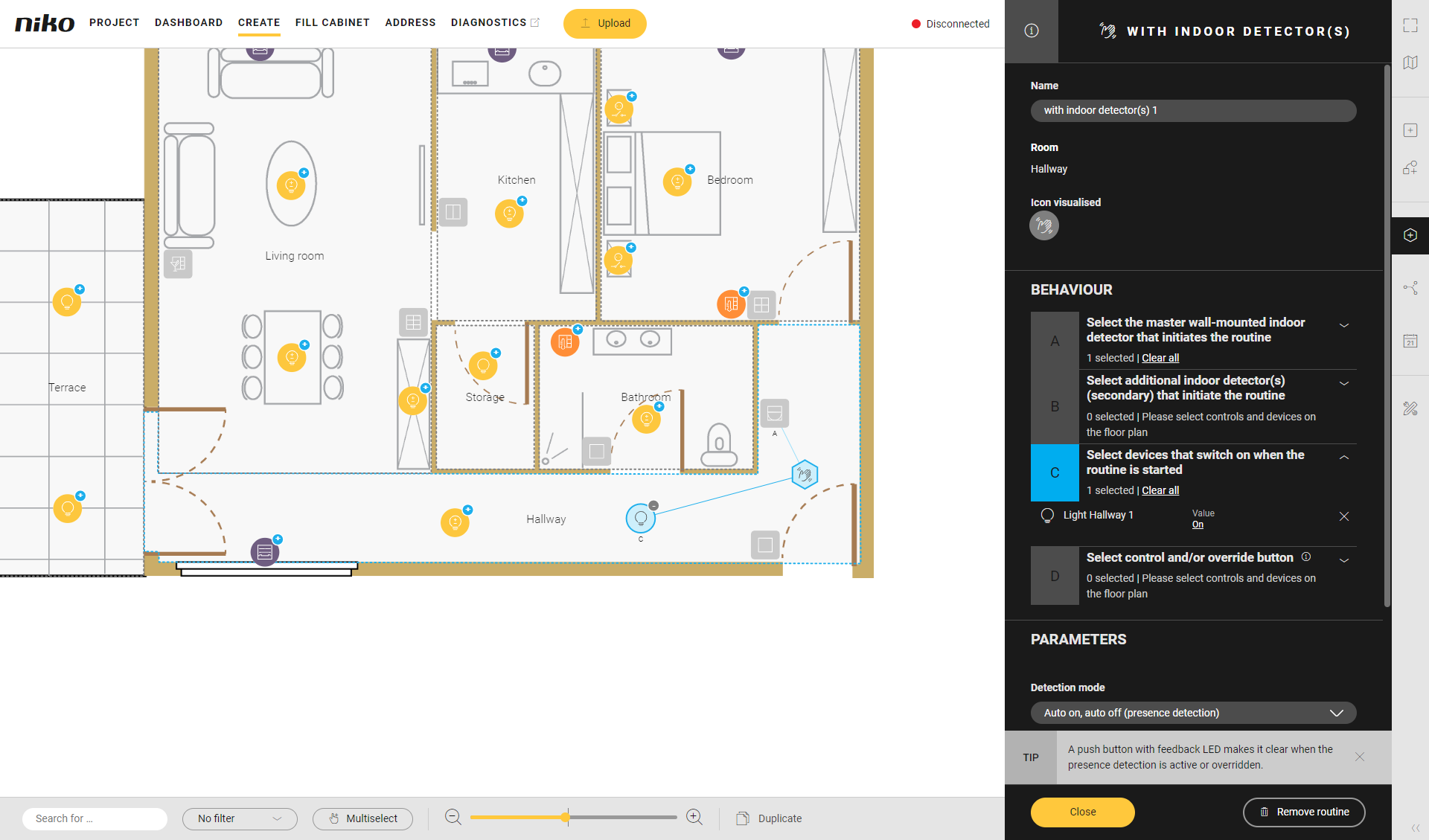

   C	Välj enheter för denna rutin.	Klicka på enheternas plustecken. Du kan aktivera till/från-lampor eller dimbara lampor vid ett inställt värde. I detta exempel har vi valt en till/från-lampa.
   D	(valfritt) Välj en kontroll för att utföra en av följande åtgärder: åsidosätta rutinen (i händelse av närvarodetektering). Enheten kommer alltid att vara påslagen och påverkas inte av minidetektorn. slå manuellt på enheter och slå automatiskt av dem (i händelse av frånvarodetektering)	Klicka på kontrollens plustecken. Använd en tryckknapp med feedback-LED så att du tydligt kan se om den här funktionen är aktiv eller inte. Om du använder överstyrningsknappen tänds LED-lamporna i sensorn/sensorerna som används i rutinen automatiskt. Om du inte vill att det ska ske ställer du in parametern ”Överstyr LED-indikering” på den specifika enheten till ”Inaktiverad”.






   Använd Flervalsverktyg för att välja olika enheter samtidigt.




7. Under Parametrar ställer du in följande:

   Parameter	Val	Beskrivning
   Detekteringsläge	Närvarodetektering (auto på, auto av)	Rörelsesensorn inomhus tänder och släcker belysningen
   	Frånvarodetektering (manuellt på, auto av)	Belysningen tänds manuellt (via den kontroll som valts i Beteende D), belysningen slås av med hjälp av inomhusrörelsesensorn (när det inte längre förekommer rörelse).
   Frånkopplingsfördröjning	0–23 tim. 59 min. 59 sek.	Standardvärde: 1 min. En fördröjning på cirka 10 sekunder kommer att läggas till den valda frånkopplingsfördröjningen. Till exempel: en frånkopplingsfördröjning på 0 sek. kommer att vara cirka 10 sek. i verkligheten.
   Ljussensorns driftläge	Mörkt och ljust	Rörelsesensorn inomhus tänder alltid din belysning när rörelse detekteras, och tar inte med rummets ljusnivå i beräkningen.
   	Endast mörkt	Rörelsesensorn inomhus tänder bara din belysning när rörelse detekteras och rummets ljusnivå är lägre än den ljuskänslighetsnivå som ställts in med sensorns potentiometer.




8. Klicka på knappen Stäng för att återgå till panelen Rutin.

9. Klicka på knappen Stäng för att återgå till översiktsfönstret Skapa.

Videor

Se några exempel här. Sätt på ljudet för att se filmerna.

• I detta exempel skapar vi ett rörelsedetekteringssystem med 1 rörelsesensor inomhus.

https://www.youtube.com/embed/Fb67aAPt48A

• I detta exempel skapar vi ett rörelsedetekteringssystem med 1 rörelsesensor inomhus och en manuell överstyrningsknapp.

https://www.youtube.com/embed/CLLDDm_rSe4

• I detta exempel skapar vi ett rörelsedetekteringssystem med 2 rörelsesensorer inomhus, en master och en sekundär.

https://www.youtube.com/embed/Q1pUdsU4wmo
