Tillämpning
Den här länken tar dig till produktsidan. Där hittar du detaljerade specifikationer, alla kompatibla varor, certifikat för CE-märkning osv.
Den här onlinemanualen gäller följande produkt(er):
Den här artikeln kan användas till alla kompatibla HVAC-system. Det universella HVAC-gränssnittet ersätter HVAC-gränssnitten för specifika märken som inte längre är tillgängliga (550-00551, 550-00552, 550-00553, 550-00554, 550-00556, 550-00557, 550-00558, 550-00559).
Beskrivning
Med det universella HVAC-gränssnittet kan du ansluta ett VRV- eller VRF-luftkonditioneringssystem (HVAC-system) till Niko Home Control-installationen. Denna modul fungerar som ett gränssnitt mellan luftkonditioneringssystemet och Niko Home Controls anslutna kontrollenhet och möjliggör kommunikation mellan båda systemen.
Drift
Du kan ansluta hela ditt HVAC-system med följande begränsningar:
-
Du kan bara använda 1 CoolMaster per Niko Home Control-installation.
-
HVAC-gränssnittet kan interagera med maximalt 32 inomhusenheter.
-
Du kan skapa upp till 20 zoner i en Niko Home Control-installation.
-
Du kan lägga till max 8 inomhusenheter per zon. HVAC-systemet har en egen prioritetsordning när det svarar på olika kommandon från olika zoner.
Kontrollera kompatibiliteten genom att kolla om du har rätt anslutningsterminaler på din inomhusenhet enligt beskrivningen i Anslut CoolMaster. Kontakta kundtjänst om du är osäker.
Funktionerna är begränsade för följande HVAC-märken:
-
Daikin KRP med DTA D3-gränssnitt stöder inte funktionerna "ventilationshastighetskontroll" och "rumstemperaturövervakning".
-
Hitachi-modeller för inte över temperaturer till Niko Home Control-installationen.
Du kan styra din HVAC-installation via:
-
Niko Home-appen, på en surfplatta (som kan vara fäst på en vägg i ditt hem) eller i din smartphone
-
Digital black
-
Termostat för Niko Home Control (550-13053)
-
Pekskärm 550-20102 (bara för äldre system som har en HVAC-termostat)
-
Pekskärm 550-20103
HVAC-gränssnittet synkroniserar Niko Home Control-installationen och HVAC-systemet var 10:e minut och efter varje åtgärd från installationen. Följande parametrar synkroniseras:
-
Värme/kyla
-
På/av
-
Ventilationshastighet
-
Önskad temperatur
-
Temperaturinställningar
Installation
Systemöversikt
För att undvika överhörning i nya installationer ska alla SELV-kablar anslutas till vänster inuti elcentralen och alla högspänningskablar till höger inuti elcentralen. Gruppera alla lågspänningsmoduler tillsammans.
CoolMaster måste vara ansluten till LAN-porten på den anslutna kontrollenheten för att tillåta kommunikation med Niko Home Control-installationen.
CoolMaster är ansluten till HVAC-enheterna via en trådanslutning.
CoolMaster-komponenter
-
L8 - HVAC-ledning 8 (USB-värd)
-
Effekt
-
Strömkontakt
-
RS232-port
-
L1 - HVAC-ledning 1
-
L2 - HVAC-ledning 2
-
L3 - RS485
-
Ethernet-port
-
GPIO-stift
-
L7 - HVAC-ledning 7
-
L6 - HVAC-ledning 6
-
L5 - HVAC-ledning 5
-
L4 - HVAC-ledning 4
-
USB-enhetsport
-
DIP-switchar P, Q, R, S
-
LCD-pekskärm
1. Montera CoolMaster

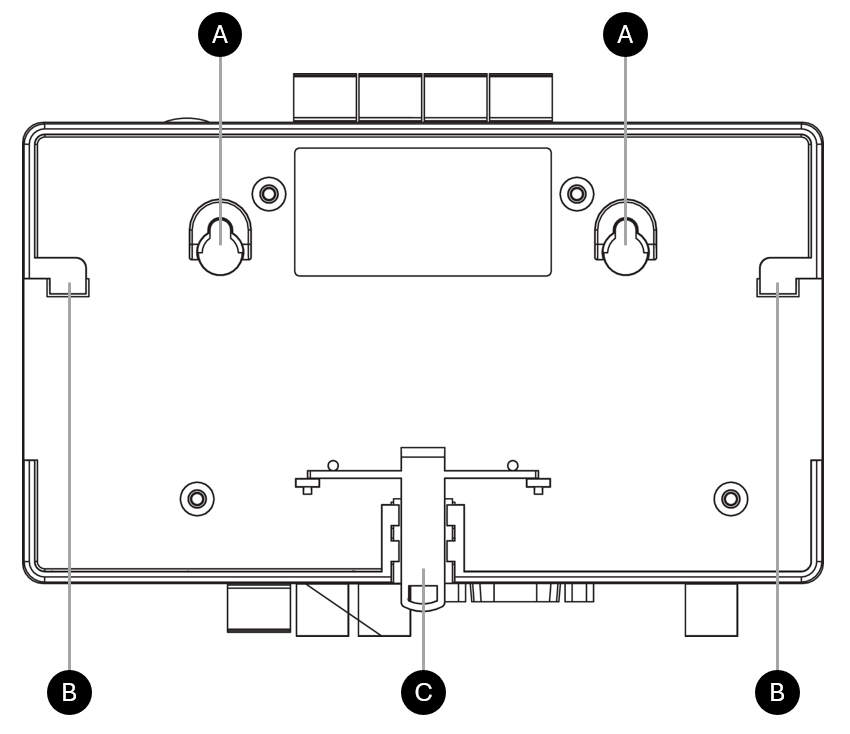

Montera CoolMaster med en av följande metoder:
-
På en vägg: Fixera skruvarna på väggen vid monteringshålens position (A). Avståndet mellan mittpunkterna är 79 mm.
-
På DIN-skenan: Placera monteringsbasen (B) på DIN-skenan och tryck ner enhetens lägre del på DIN-skenan för att låsa fast den. Ta av den genom att dra ner monteringslåset (C) på enhetens undersida.
2. Anslut CoolMaster
550-00550 (Universellt HVAC-gränssnitt) levereras med standardkonfiguration för Daikin VRV. Vid användning av annan HVAC behöver gränssnittet konfigureras därefter (DIP-strömställarinställning, och HVAC-ledningsinställning via dess skärm).
Anslut HVAC-gränssnittet till ett VRV- eller VRF-luftkonditioneringssystem genom att ansluta en tvåtrådig HVAC-busskabel mellan terminalerna på inomhusenheten/enheterna och anslutningarna på CoolMaster (med den medföljande gränssnittskontakten).
Tabellen nedan ger en översikt över anslutningsterminalerna på inomhusenheten/enheterna för varje typ av HVAC-system och den motsvarande anslutningen på CoolMaster:
|
HVAC-system |
Anslutningsterminaler på inomhusenhet |
Polaritet |
Anslutningar på HVAC-gränssnitt (CoolMaster) |
Skärmad nätverkskabel |
|---|---|---|---|---|
|
Daikin* |
F1 F2 |
Ingen |
L1 eller L2 |
Krävs inte |
|
Panasonic/Sanyo |
U1 U2 |
Ingen |
Krävs |
|
|
Toshiba |
U1 U2 |
Ingen |
Krävs |
|
|
Mitsubishi Electric |
M1 M2 |
Ingen |
Krävs |
|
|
Hitachi |
1 2 (på utomhusenhet) |
Ingen |
Krävs |
|
|
Haier |
P Q (på utomhusenhet) |
Ingen |
Krävs |
|
|
LG |
Inter A, Inter B (på utomhusenhet) |
+ - |
L3, L4, L5, L6 eller L7 |
Krävs |
|
Gree/GMV4 VRF |
G1 G2 |
+ - |
Krävs |
|
|
Gree/GMV5, GMV6 VRF |
G1 G2 (på utomhusenhet) |
+ - |
L8 |
Krävs |
|
Mitsubishi Heavy Industries |
A B (på utomhusenhet) |
+ - |
L3, L4, L5, L6 eller L7 |
Krävs |
|
Samsung |
F1 F2 eller R1 R2 (på utomhusenhet) |
+ - |
Krävs |
|
|
Midea |
X Y E (på utomhusenhet) |
+ - GND |
Krävs |
|
|
Trane |
X Y E (på utomhusenhet) |
+ - GND |
Krävs |
|
|
Chigo |
X Y E (på utomhusenhet) |
+ - GND |
Krävs |
|
|
Blue Star |
A2 B2 (på utomhusenhet) |
+ - |
Krävs |
|
|
Fujitsu |
Z1 Z2 (på utomhusenhet) |
Ingen |
L8 |
Krävs |
|
Aux |
A B (på utomhusenhet) |
+ - |
L7 |
Krävs |
|
Tica |
A2 B2 (på utomhusenhet) |
+ - |
Krävs |
*En centraliserad (grupp)-adress måste konfigureras i Daikin-systemet.
När du ansluter HVAC-enheter från flera olika märken måste du ha följande begränsningar i åtanke:
-
När DIP-switcharna P1 och P2 är ”PÅ” kan ledningarna L6 och L7 inte användas som separata ledningar. I sådana fall detekteras polariteten på HVAC-kabeln som är ansluten till L7 automatiskt.
-
Ledning L2 kan inte anslutas med ledning L6 samtidigt och ledning L1 kan inte anslutas till ledning L5 samtidigt
3. Inställningar för DIP-switch
Öppna fliken överst till höger på HVAC-gränssnittet och kontrollera att DIP-switcharna är inställda i enlighet med tabellerna nedan.
DIP-switch P
|
Switch |
PÅ |
AV |
|---|---|---|
|
P1 och P2 |
Länka L6, L7 och aktivera automatisk detektering av polaritet på L7 |
Separera L6, L7 |
|
P3 |
L6 aktiverad, L2 inaktiverad |
L2 aktiverad, L6 inaktiverad |
|
P4 |
N/A |
Normalt driftläge |
P1 och P2 måste vara i samma position.
DIP-switch Q och R
DIP-switch Q och R används för att justera de interna parametrarna på HVAC-ledningarna L1 och L2.
|
HVAC-system |
Q1 |
Q2 |
Q3 |
Q4 |
|---|---|---|---|---|
|
Daikin |
PÅ |
AV |
PÅ |
AV |
|
Mitsubishi Electric |
AV |
AV |
AV |
AV |
|
Toshiba |
AV |
PÅ |
AV |
PÅ |
|
Panasonic/Sanyo |
AV |
PÅ |
AV |
PÅ |
|
Hitachi |
AV |
PÅ |
AV |
PÅ |
|
Haier |
AV |
PÅ |
AV |
PÅ |
|
HVAC-system |
R1 |
R2 |
R3 |
R4 |
|---|---|---|---|---|
|
Daikin |
PÅ |
AV |
PÅ |
AV |
|
Mitsubishi Electric |
AV |
AV |
AV |
AV |
|
Toshiba |
AV |
PÅ |
AV |
PÅ |
|
Panasonic/Sanyo |
AV |
PÅ |
AV |
PÅ |
|
Hitachi |
AV |
PÅ |
AV |
PÅ |
|
Haier |
AV |
PÅ |
AV |
PÅ |
Om alla DIP-switcharna R1, R2, R3 och R4 är i positionen PÅ under en strömåterställning tvingas CoolMaster in i BOOT-läge.
DIP-switch S
|
Switch |
PÅ |
AV |
|---|---|---|
|
S1 och S2 |
Aktivera DC-utgång på HVAC-ledning L1 |
Inaktivera DC-utgång på HVAC-ledning L1 |
|
S3 och S4 |
Aktivera DC-utgång på HVAC-ledning L2 |
Inaktivera DC-utgång på HVAC-ledning L2 |
S1 och S2 måste vara i samma position.
S3 och S4 måste vara i samma position.
De här inställningarna gäller bara om du behöver ansluta HVAC-gränssnittet till ett icke-VRF-system via en KRP- eller MAC-adapter och det inte finns någon annan DC-källa på den här ledningen.
4. Förse CoolMaster med ström
Förse CoolMaster med ström med en av följande metoder:
-

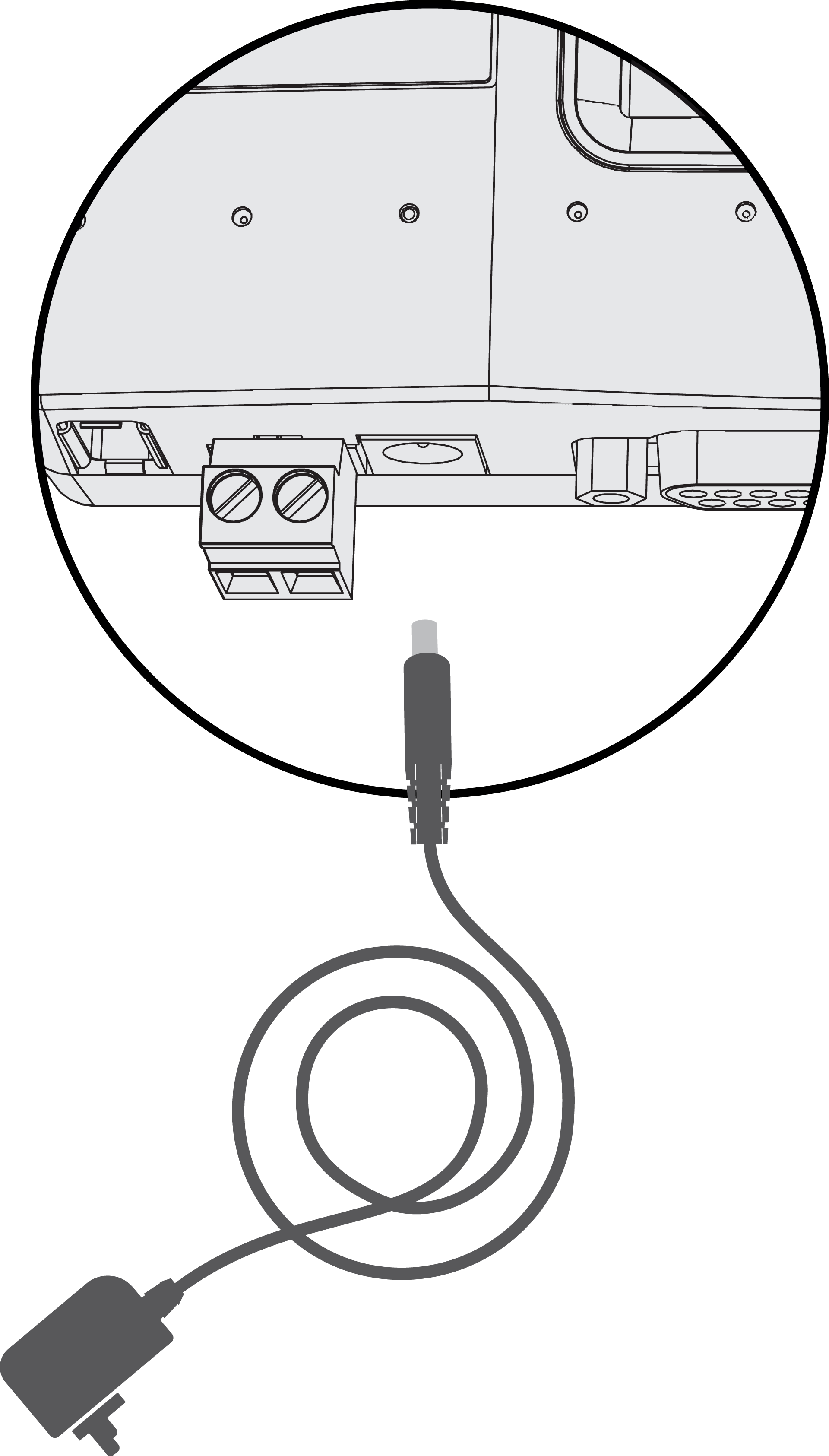

Anslut nätadaptern (medföljer) till HVAC-gränssnittet och anslut adaptern till elnätet.
-

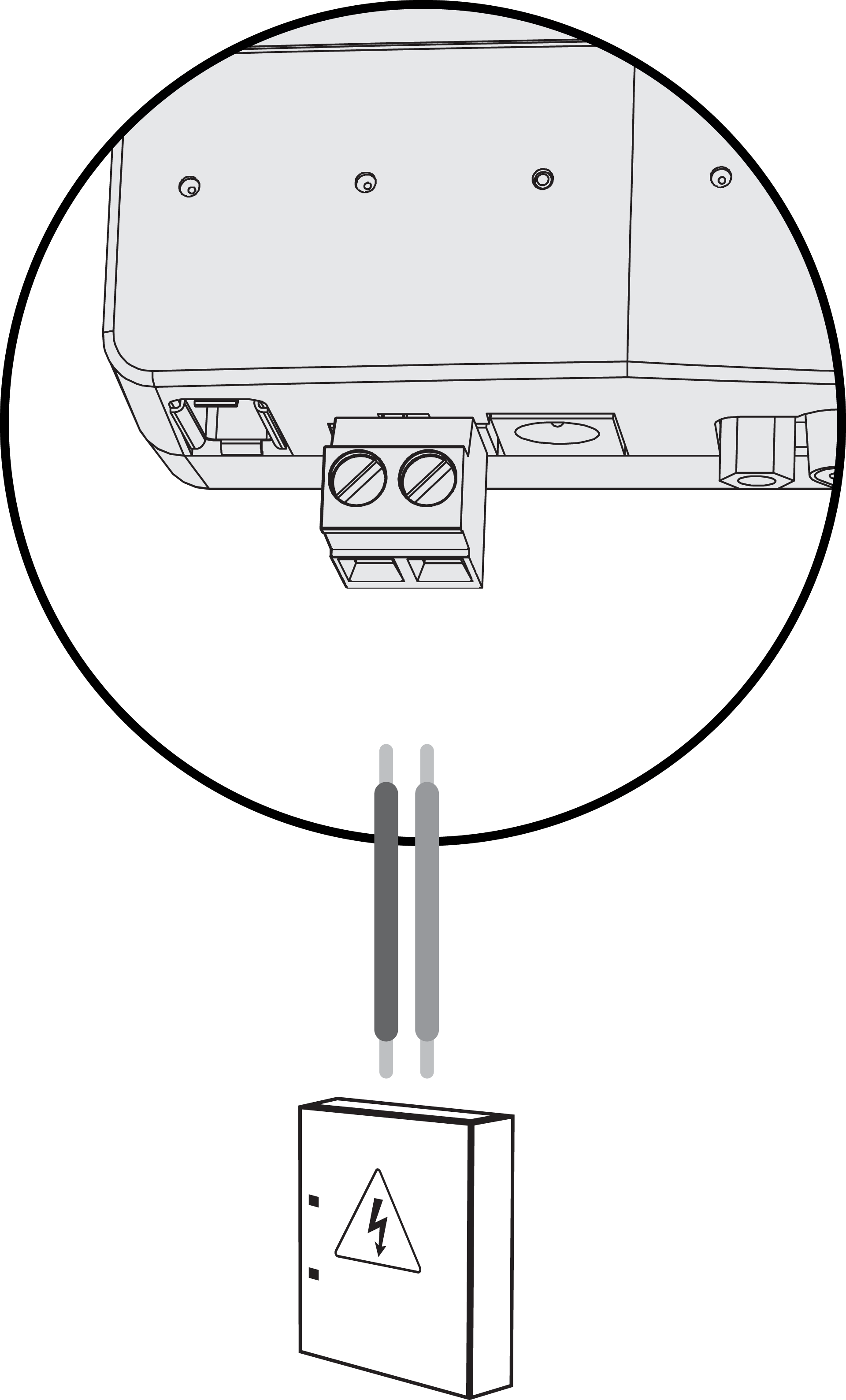

Anslut direkt på DC-strömförsörjningen från den lokala elpanelen.
|
|
|
Matningsspänning: 12 V DC |
Matningsspänning: 12–24 V DC |
Displayen och den gröna LED-lampan tänds.
5. HVAC-ledningsinställningar
|
Förkortning |
HVAC-system |
|---|---|
|
DK |
Daikin |
|
HT |
Hitachi |
|
HA |
Haier |
|
ME |
Mitsubishi Electric |
|
TO |
Toshiba |
|
PN |
Panasonic |
|
FJ |
Fujitsu |
|
LG |
LG |
|
SM |
Samsung |
|
MD |
Midea |
|
CG |
Chigo |
|
GR |
Gree |
|
AU |
AUX |
|
BS |
Blue Star |
|
MH |
Mitsubishi Heavy Industries |
Välj rätt märke för HVAC-systemet på den ledning som används på displayen.
-
Gå till Inställningar.
-
Gå till HVAC-ledning.
-
Välj den HVAC-ledning du vill konfigurera.
-
Konfigurera HVAC-ledningstypen.
LED-beteende
|
Grön LED kontinuerligt på |
Bra anslutning |
|
Orange LED blinkar |
Dataöverföring:
|
Felsökning
|
Problem |
Möjlig orsak |
Lösning |
|---|---|---|
|
Ingen information visas på display |
Dåligt fungerande strömförsörjning |
Verifiera att det finns en stabil signal från 9 V DC-strömadaptern |
|
Antalet inomhusenheter som visas på displayen är felaktigt |
Det kan ta några minuter innan HVAC-systemet känns igen. Ett problem har uppstått i kommunikationen med HVAC-systemet. |
|
