Opis
HVAC rozhranie vám umožní pripojiť vnútorné jednotky vášho HVAC systému typu Split, Multi-Split alebo Mini-Split k inštalácii Niko Home Control. Po ich pripojení môžete monitorovať a ovládať celý HVAC systém prostredníctvom aplikácie Niko Home alebo dotykovej obrazovky pre Niko Home Control. Môžete takisto vytvárať režimy, ktoré automaticky zapnú alebo vypnú klimatizáciu pre väčšie pohodlie a zároveň vám umožnia optimalizovať spotrebu energie.
Prevádzka
Celý systém HVAC môžete pripojiť v rámci nasledujúcich obmedzení:
-
Pre jednu inštaláciu Niko Home Control môžete použiť len 1 CooLinkHub.
-
HVAC rozhranie dokáže komunikovať s max. 10 vnútornými jednotkami.
-
V jednej inštalácii Niko Home Control môžete vytvoriť až 10 zón. Do jednej zóny môžete pridať viacero vnútorných jednotiek.
-
Na každú vnútornú jednotku HVAC potrebujete jednotku CoolPlug, ktorá je kompatibilná so značkou a typom vašej vnútornej jednotky HVAC.
Ak chcete skontrolovať kompatibilitu, overte, či sa na vnútornej jednotke nachádzajú požadované pripojovacie spojky, ako je opísané v Pripojení jednotky CoolPlug. Ak si nie ste istí, prosím kontaktujte zákaznícky servis.
Inštaláciu HVAC môžete ovládať prostredníctvom:
-
Aplikácie Niko Home
-
Digital black
-
Touch 3 (iba pre staršie systémy, ktoré obsahujú termostat HVAC)
Vnútornú jednotku môžete zapínať/vypínať aj stlačením tlačidla CoolPlug na 2-3 sekundy.
Rozmery
Inštalácia
Prehľad systému
Pre povolenie komunikácie s inštaláciou Niko Home Control musí byť CooLinkHub pripojený k portu LAN na module connected controller.
CooLinkHub je pripojený k jednotkám CoolPlugs jedným z nasledujúcich spôsobov:
-
vodičové pripojenie cez káble PBUS (2-vodičové, tienené, krútená dvojlinka 20 – 24 AWG)
-
bezdrôtové pripojenie cez 2.4 GHz sieť mesh
|
Vodičové prepojenie medzi CooLinkHub a CoolPlugs |
Vodičové prepojenie medzi CooLinkHub a CoolPlugs |
|---|---|
|
|
Montáž rozhrania HVAC
CooLinkHub namontujte jedným z nasledujúcich spôsobov:
-
Na stenu: CooLinkHub pripevnite na stenu pomocou skrutiek.
-
Na kovový povrch/DIN lištu: CooLinkHub pripevnite na lištu pomocou magnetov.
CoolPlug namontujte jedným z nasledujúcich spôsobov:
-
Na hladký povrch: CoolPlug pripevnite priamo na povrch pomocou 2 obojstranných lepiacich podložiek. Káble je možné vložiť cez bočnú stranu krytu.
-
Na kovový povrch: Magnety pripevnite na jednotku CoolPlug pomocou 2 obojstranných lepiacich podložiek. Káble je možné vložiť cez bočnú stranu krytu.
-
Na stenu: zadnú časť pripevnite na stenu pomocou skrutiek. Káble je možné vložiť cez otvor v strede alebo cez bočnú stranu krytu.
-
Na DIN lištu: na pripojenie k DIN lište použite lištu na zadnej strane krytu jednotky CoolPlug.
Vodičové prepojenie medzi CoolPlug a CooLinkHub

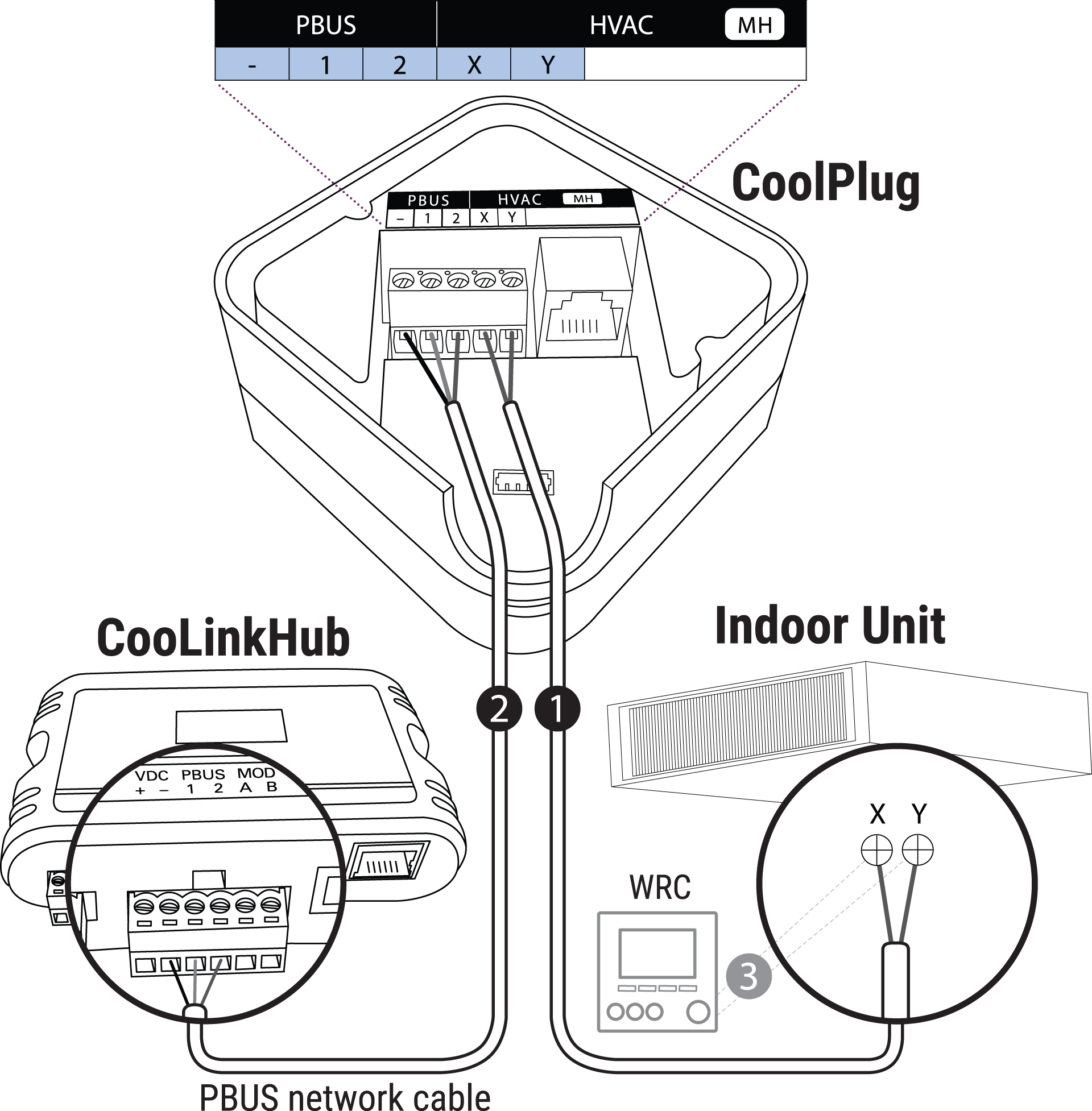

Pripojte signálne vodiče kábla PBUS medzi svorky-, 1 a 2 na jednotke CoolPlug a CVDC-, 1 a 2 na jednotke CooLinkHub. Pripojte viacero jednotiek CoolPlugs v rade (topológia reťazovej siete) tak, ako je zobrazené v Prehľade systému.
Bezdrôtové prepojenie medzi CoolPlug a CooLinkHub
Jednotky CooLinkHub a CoolPlug, ktoré sú súčasťou jednej štartovacej súpravy, sú už spárované. Pri tejto jednotke CoolPlug už nemusíte vykonávať nižšie uvedené kroky.
-
Zariadenie CooLinkHub musí byť napájané a pripojené k modulu connected controller.
-
Jednotky CooLinkHub a CoolPlug musia byť v bezprostrednej blízkosti (maximálne 3 metre).
-
Na jednotke CooLinkHub stlačte tlačidlo OK.
-
Pomocou tlačidiel so šípkami hore/dolu vyberte možnosť "Bezdrôtový".
-
Stlačte tlačidlo OK.
-
Pomocou tlačidiel so šípkami hore/dolu vyberte možnosť "Párovať".
-
Päťkrát stlačte tlačidlo na jednotke CoolPlug. Červená LED kontrolka začne rýchlo blikať.
-
Na jednotke CooLinkHub stlačte tlačidlo OK.
-
Keď je párovanie dokončené:
-
LED kontrolka na jednotke CoolPlug prestane blikať.
-
Na obrazovke jednotky CooLinkHub sa počet pripojených jednotiek CoolPlugs zobrazuje ako L5 GXXX (XXX = počet jednotiek CoolPlug).
-
Pripojenie jednotky CoolPlug
Na určenie typu svoriek a ich usporiadania na vnútornej jednotke HVAC si pozrite návod na inštaláciu od výrobcu HVAC systému. Vyberte si jedno z vodičových pripojení uvedených nižšie:
|
Schéma zapojenia |
Pokyny |
|---|---|
|
|
Správanie LED
Počas normálnej prevádzky pravidelne bliká modrá LED kontrolka a ostatné LED kontroly sú vypnuté.
|
Modrá LED kontrolka pravidelne bliká |
HVAC je zapnuté |
|
Zelená LED kontrolka nepretržite svieti |
HVAC linka nie je pripojená |
|
Bliká zelená LED kontrolka |
Chyby HVAC linky |
|
LED kontrolka svieti nepretržite načerveno |
Nie je spárované |
|
Červená LED kontrolka rýchlo bliká |
Prebieha proces párovania |
|
|
Červená LED kontrolka svieti s prerušovaným blikaním |
Spárované ale nepripojené k jednotke CooLinkHub |
|
Jantárová LED kontrolka nepretržite svieti |
PBUS nie je pripojené |
|
Jantárová LED kontrolka bliká |
Chyby PBUS |
Odstraňovanie problémov
|
Problém |
Možná príčina |
Riešenie |
|---|---|---|
|
Na displeji sa nezobrazí žiadna informácia. |
Nefunkčné napájanie |
Skontrolujte, či je signál z 9V DC napájacieho adaptéra stabilný. |
|
Počet jednotiek CoolPlugs zobrazených na displeji nie je správny. |
Rozpoznanie systému HVAC môže trvať niekoľko minút. Spojenie so systémom HVAC je chybné. |
|
Kódy chýb
|
Kód |
Popis chyby |
|---|---|
|
CP01 |
Jednotka CoolPlug nie je pripojená k jednotke HVAC |
|
CP02 |
Žiadne spojenie so zariadením CoolPlug |
|
CP03 |
Zariadenie CoolPlug je v režime BOOT |
|
CP04 |
Jednotka CoolPlug nie je správne nakonfigurovaná |
|
CP05 |
Jednotka CoolPlug nedokáže detegovať jednotku HVAC |
Postup resetu
Nastavenia bezdrôtového pripojenia môžete zmazať resetom jednotky CoolPlug.
Na jednotke CoolPlug stlačte raz krátko a potom raz dlho.
