353-750321
Instalacja
230 V – WYŁ. / zasilanie DALI – WYŁ.
Krok 1 | |
 |  |

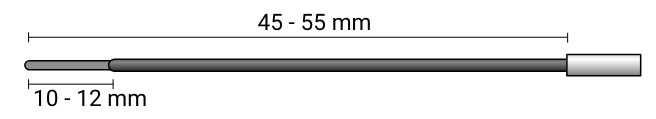

a | |
 |  |
b | |
 | |
Krok 2 | |
 | |
a | b |
Użyj schematu okablowania, aby prawidłowo podłączyć kable.  |  |
Krok 3 | |
| | |
 |  |
Krok 4 | |
 * Osłona soczewki jest opcjonalna. Sprawdź kompatybilność osłony soczewki w specyfikacji na www.niko.eu | |
Okablowanie
Ten produkt musi być zabezpieczony wyłącznikiem (MCB) maks 16 A w szafce elektrycznej. Wartość MCB jest ograniczona przez krajowe przepisy dotyczące instalacji.
230 V – WYŁ. / zasilanie DALI – WYŁ.
Produkt pełni funkcję samodzielnego czujnika w następujących konfiguracjach:
* Produkty używane w strefach DALI muszą zostać zabezpieczone wyłącznikiem (MCB), zgodnie z instrukcją dostawcy. Podłączenie do stref DALI na tym schemacie okablowania służy jako przykład.
Produkt pełni funkcję czujnika nadrzędnego w następującej konfiguracji:
* Produkty używane w strefach DALI muszą zostać zabezpieczone wyłącznikiem (MCB), zgodnie z instrukcją dostawcy. Podłączenie do stref DALI na tym schemacie okablowania służy jako przykład.
Kompatybilne czujniki podrzędne | Metoda montażu |
|---|---|
353-652021, 353-752021, 353-852011 | Montaż natynkowy |
353-651021, 353-751021 | Montaż podtynkowy (SnapFit) |
353-650021, 353-750021 | Puszka podtynkowa |
Obszar wykrywania
Wysokość montażu  | A Walking  | B Across  | C Towards  | D Presence  |
|---|---|---|---|---|
2,5 m | ø 32 m | ø 28 m | ø 10 m | ø 8 m |
3,0 m | ø 37 m | ø 30 m | ø 8 m | ø 5 m |
3,5 m | ø 48 m | ø 42 m | ø 8 m | ø 6 m |
Pomiar zgodnie z normą EN/IEC 63180
Ustawienia aplikacji
230 V – WŁ. / zasilanie DALI – WŁ.
Pobierz aplikację ze sklepu Google Play (Android) lub ze sklepu App Store (iOS)
Włącz Bluetooth® na swoim urządzeniu mobilnym.
Otwórz aplikację „Niko detector tool” na swoim urządzeniu mobilnym.
Zmień ustawienia odpowiednio do potrzeb.
Ustawienie | Jasność | Opóźnienie | |
|---|---|---|---|
Ustawienia fabryczne | Włączanie/Wyłączanie | 500 luksów | 15 min |
  |  |   |
Zachowanie diody
230 V – WŁ. / zasilanie DALI – WŁ.
 | Zielona dioda LED świeci ciągle | Podłączenie OK | |
 | Zielona dioda LED pulsuje | Podłączenie OK, nadpisanie WŁ. | |
 | Zielona dioda LED miga | Inicjalizacja* | Czekaj |
 | Czerwona dioda LED świeci ciągle | Błąd | Więcej informacji:  Aplikacja detector tool |
 | Czerwona dioda LED miga | Ostrzeżenie | |
 | Niebieska dioda LED miga | Aktywny test przejścia |
* Kiedy komunikacja Bluetooth® jest wyłączona, zielona dioda LED nie miga podczas inicjalizacji.
Rozwiązywanie problemów
Problem | Możliwa przyczyna | Proponowane rozwiązanie |
|---|---|---|
Obciążenie nie włącza się | Okablowanie nie jest prawidłowe | Sprawdź schemat okablowania |
Światło otoczenia jest zbyt silne. | Sprawdź wartość reakcji jasności i w razie potrzeby zwiększ wartość. | |
Obciążenie nie wyłącza się | Opóźnienie wyłączenia trwa zbyt długo | Sprawdź opóźnienie wyłączenia i w razie potrzeby skróć je |
Czujnik otrzymuje fałszywe wyzwalacze | Sprawdź, czy jakiekolwiek obiekty nie powodują fałszywego wyzwalania i usuń je z zakresu wykrywania lub zmniejsz czułość. | |
Aplikacja nie może połączyć się z czujnikiem. | Komunikacja Bluetooth® została wyłączona w urządzeniu mobilnym. | Włącz Bluetooth® na swoim urządzeniu mobilnym. |
Informacje o produkcie
Łącze prowadzi do strony z produktem. Znajdziesz na niej szczegółową specyfikację, wszystkie kompatybilne artykuły, certyfikaty oznakowania CE itp.
Instrukcja obsługi online ma zastosowanie do następujących produktów:
353-750321 | Czujnik obecności P47LR, DALI-2, nadrzędny, 32-37 m, do montażu w puszce podtynkowej, biały
