353-750021
Instalacja
230 V – WYŁ. / zasilanie DALI – WYŁ.
Krok 1 | |
 |  |
a | |
 |  |
b | |
 | |

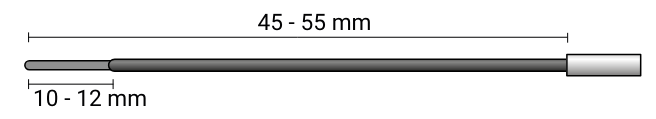

Krok 2 | |
 | |
a | b |
Użyj schematu okablowania, aby prawidłowo podłączyć kable.  |  |
Krok 3 | |
| | |
 |  |
Krok 4 | |
 * Osłona soczewki jest opcjonalna. Sprawdź kompatybilność osłony soczewki w specyfikacji na www.niko.eu | |
Okablowanie
Ten produkt musi być zabezpieczony wyłącznikiem (MCB) maks 16 A w szafce elektrycznej. Wartość MCB jest ograniczona przez krajowe przepisy dotyczące instalacji.
230 V – WYŁ. / zasilanie DALI – WYŁ.
Produkt pełni funkcję czujnika podrzędnego w następującej konfiguracji:
* Produkty używane w strefach DALI muszą zostać zabezpieczone wyłącznikiem (MCB), zgodnie z instrukcją dostawcy. Podłączenie do stref DALI na tym schemacie okablowania służy jako przykład.
Kompatybilne czujniki nadrzędne | Metoda montażu |
|---|---|
353-652321, 353-752321, 353-852411 | Montaż natynkowy |
353-651321, 353-751321 | Montaż podtynkowy (SnapFit) |
353-650321, 353-750321 | Puszka podtynkowa |
Produkt pełni funkcję czujnika podrzędnego w następującej konfiguracji:
* Produkty używane w strefach DALI muszą zostać zabezpieczone wyłącznikiem (MCB), zgodnie z instrukcją dostawcy. Podłączenie do stref DALI na tym schemacie okablowania służy jako przykład.
Kompatybilne czujniki nadrzędne | Metoda montażu |
|---|---|
353-652421, 353-752421 | Montaż natynkowy |
353-651421, 353-751421 | Montaż podtynkowy (SnapFit) |
Produkt funkcjonuje jako czujnik BMS w następujących konfiguracjach:
Obszar wykrywania
Wysokość montażu  | A Walking  | B Across  | C Towards  | D Presence  |
|---|---|---|---|---|
2,5 m | ø 32 m | ø 28 m | ø 10 m | ø 8 m |
3,0 m | ø 37 m | ø 30 m | ø 8 m | ø 5 m |
3,5 m | ø 48 m | ø 42 m | ø 8 m | ø 6 m |
Pomiar zgodnie z normą EN/IEC 63180
Ustawienia aplikacji
230 V – WŁ. / zasilanie DALI – WŁ.
Pobierz aplikację ze sklepu Google Play (Android) lub ze sklepu App Store (iOS)
Włącz Bluetooth® na swoim urządzeniu mobilnym.
Otwórz aplikację „Niko detector tool” na swoim urządzeniu mobilnym.
Zmień ustawienia odpowiednio do potrzeb.
Ustawienie | Jasność | Opóźnienie | |
|---|---|---|---|
Ustawienia fabryczne | Włączanie/Wyłączanie | 500 luksów | 15 min |
  |  |   |
Ustawienia oprogramowania BMS
Zasilanie DALI – WŁ.
Tabela w banku pamięci 2
Adres | Opis | Wartość domyślna | Typ pamięci |
|---|---|---|---|
0x00 | Address and last accessible memory location | 0x03 | ROM |
0x01 | Indicator byte (manufacture definable) | 0x00 | dowolna |
0x02 | Memory bank lock byte (<>0x55 = Read Only else Read/Write) | 0xFF | RAM |
0x03 | PIR sensitivity segment A (MR, LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x04 | PIR sensitivity segment B (LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x05 | PIR sensitivity segment C (LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x06 | LUX range 0 = NORMAL, 0 – 1023 lux, 10 bit 1 = HIGH, 0 – 10360 lux, 14 bit | 0x00 | NVM |
0x07 | Bluetooth® communication 0 = enabled, 1 = disabled | 0x00 | NVM |
Czujnik uruchomi się ponownie po wyłączeniu lub ponownym włączeniu komunikacji Bluetooth®. Ten proces trwa około 100 – 500 ms.
Zachowanie diody
230 V – WŁ. / zasilanie DALI – WŁ.
 | Zielona dioda LED świeci ciągle | Podłączenie OK | |
 | Zielona dioda LED pulsuje | Podłączenie OK, nadpisanie WŁ. | |
 | Zielona dioda LED miga | Inicjalizacja* | Czekaj |
 | Czerwona dioda LED świeci ciągle | Błąd | Więcej informacji:  Aplikacja detector tool |
 | Czerwona dioda LED miga | Ostrzeżenie | |
 | Niebieska dioda LED miga | Aktywny test przejścia |
* Kiedy komunikacja Bluetooth® jest wyłączona, zielona dioda LED nie miga podczas inicjalizacji.
Rozwiązywanie problemów
Problem | Możliwa przyczyna | Proponowane rozwiązanie |
|---|---|---|
Obciążenie nie włącza się | Okablowanie nie jest prawidłowe | Sprawdź schemat okablowania |
Światło otoczenia jest zbyt silne. | Sprawdź wartość reakcji jasności i w razie potrzeby zwiększ wartość. | |
Obciążenie nie wyłącza się | Opóźnienie wyłączenia trwa zbyt długo | Sprawdź opóźnienie wyłączenia i w razie potrzeby skróć je |
Czujnik otrzymuje fałszywe wyzwalacze | Sprawdź, czy jakiekolwiek obiekty nie powodują fałszywego wyzwalania i usuń je z zakresu wykrywania lub zmniejsz czułość. | |
Aplikacja nie może połączyć się z czujnikiem. | Komunikacja Bluetooth® została wyłączona w urządzeniu mobilnym. | Włącz Bluetooth® na swoim urządzeniu mobilnym. |
Informacje o produkcie
Łącze prowadzi do strony z produktem. Znajdziesz na niej szczegółową specyfikację, wszystkie kompatybilne artykuły, certyfikaty oznakowania CE itp.
Instrukcja obsługi online ma zastosowanie do następujących produktów:
353-750021 | Czujnik obecności P46LR, DALI-2, podrzędny - BMS, 32-37 m, do montażu w puszce podtynkowej, biały
Wymiary
Wyłączenie odpowiedzialności
Przed przystąpieniem do instalacji i aktywacji systemu należy zapoznać się z pełną instrukcją obsługi.
Niko przygotowuje swoje instrukcje obsługi z największą starannością i dąży do tego, aby były one jak najbardziej kompletne, poprawne i aktualne. Niemniej jednak mogą pojawić się pewne niedociągnięcia. Niko nie ponosi za to odpowiedzialności poza granicami prawnymi. Prosimy o poinformowanie nas o wszelkich brakach w instrukcjach obsługi, kontaktując się z obsługą klienta Niko pod adresem support@niko.eu.
Informacje prawne
Dział obsługi klienta i kontakt
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgia
+32 3 778 90 80
support@niko.eu
Ostrzeżenia dotyczące instalacji
Instalacja produktów, które będą stałą częścią instalacji elektrycznej i które mają niebezpieczne napięcia, powinna być przeprowadzana przez wykwalifikowanego instalatora i zgodnie z obowiązującymi przepisami. Niniejsza instrukcja użytkownika musi zostać przedstawiona użytkownikowi. Powinna zostać zawarta w pliku instalacji elektrycznej i powinna zostać przekazana nowym właścicielom. Dodatkowe egzemplarze są dostępne na stronie internetowej Niko lub za pośrednictwem działu obsługi klienta Niko.
Oznakowanie CE
Ten produkt jest zgodny ze wszystkimi odnośnymi europejskimi wytycznymi i przepisami. W odniesieniu do sprzętu radiowego Niko llc deklaruje, że sprzęt radiowy w niniejszej instrukcji jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny na stronie https://www.niko.eu pod numerem referencyjnym produktu, jeśli dotyczy.
Środowisko
Ten produkt i/lub dostarczone baterie nie mogą być składowane z odpadami nienadającymi się do recyklingu. Zużyty produkt należy oddać do uznanego punktu zbiórki. Tak jak producenci i importerzy, klient również ma ważną rolę do odegrania w promowaniu sortowania, recyklingu i ponownego wykorzystania zużytego sprzętu elektrycznego i elektronicznego. W celu sfinansowania zbiórki i przetwarzania odpadów rząd w niektórych przypadkach pobiera opłatę na recykling (wliczona w cenę tego produktu).
