Algemene oplossing: ventilo-convectorsturing in multizone

Wat heb je nodig?

Vereisten voor Niko

Your Niko Home Control installation meets the following requirements:

• It has a connected controller II.

• It is configured with the most recent programming software.

Je moet de volgende extra producten installeren:

Je krijgt de beste resultaten als je de ventilatoren en de ventielen van je systeem aansluit. Je kunt echter ook een van beide aansluiten.

Het aantal benodigde modules hangt af van de eigenschappen van je systeem. Raadpleeg de bekabelingsschema's om de vereisten volledig te begrijpen.

Je hebt het volgende nodig:

• een potentiaalvrij uitgangscontact op de analoge stuurmodule(s) voor elke zone uitgerust met een ventilo-convector die je wilt aansluiten

• een potentiaalvrij uitgangscontact op de verwarmings- of koelingsmodule(s) voor elke zone uitgerust met een thermische motorventiel dat je wilt aansluiten

• een of twee potentiaalvrije contacten naar de warmtepomp (controleer de vereisten en bekabelingsschema's van je specifieke warmtepomp):

  • een contact om een aanvraag verwarmen/koelen aan te geven

  • een contact om aan te geven of je verwarming/koeling wilt (alleen nodig als je warmtepomp zowel warm als koud water kan geven)

*Bijvoorbeeld, in een configuratie met twee zones voor verwarming en koeling gebruik je één verwarmings- of koelingsmodule met maximaal vier HVAC-contacten.

Vereisten voor andere merken

Je systeem voldoet aan de volgende vereisten:

• Het is een ventilo-convector met een watercircuit en een ventilator.

• Je toestel kan aangestuurd worden via:

  • een thermisch motorventiel voor elke zone

  • een 0–10 V contact voor elke zone

• Het is aangesloten op een verwarmings- en/of koeleenheid voor hydronische toepassingen zoals een warmtepomp, boiler, enz.

Controleer ook de specifieke vereisten voor je waterbron (warmtepomp, boiler, enz.)

Bekabelingsschema's

In geval van een verwarmingssysteem:

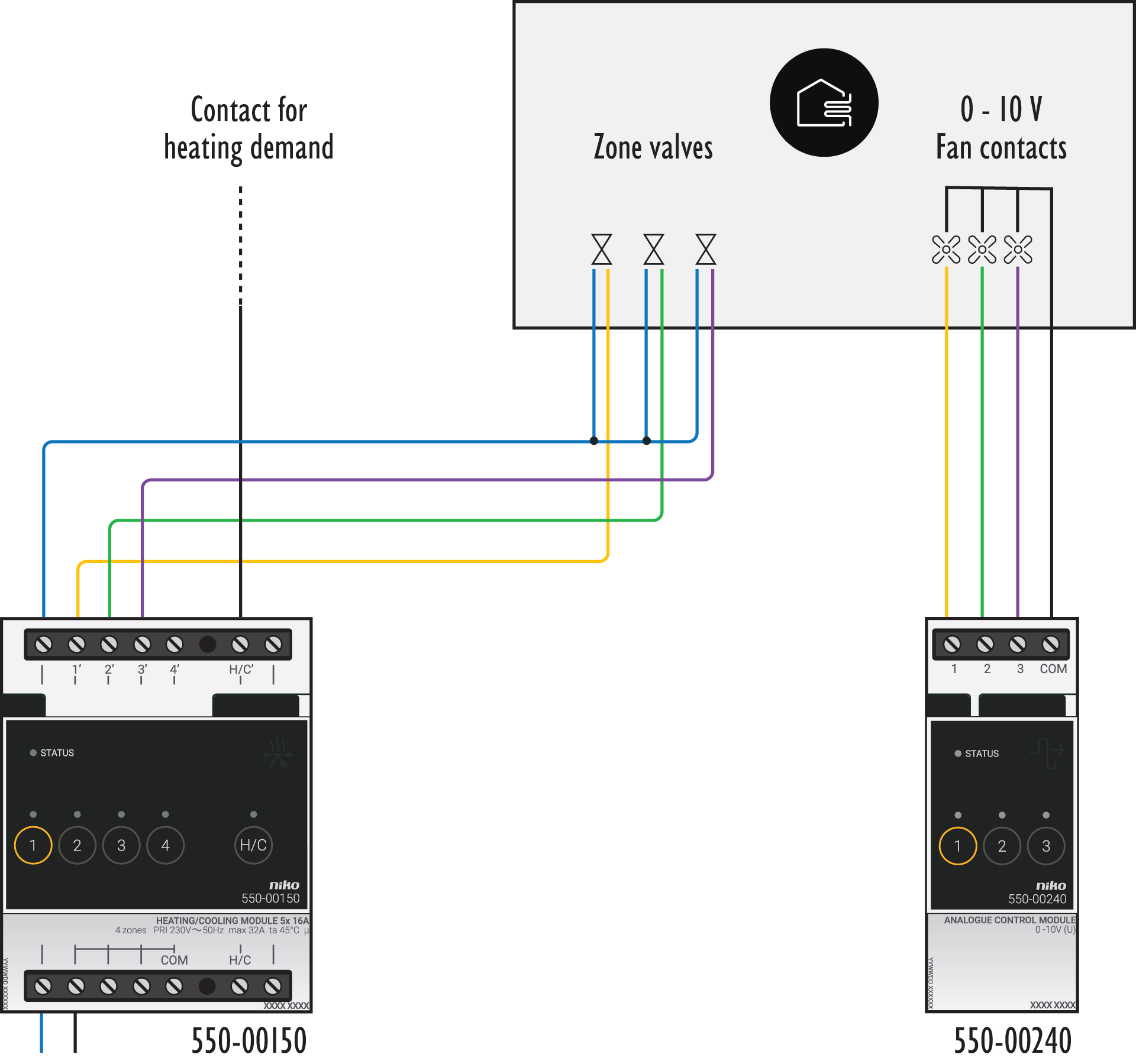

3 zones	6 zones

In geval van een verwarmings- en koelingssysteem:

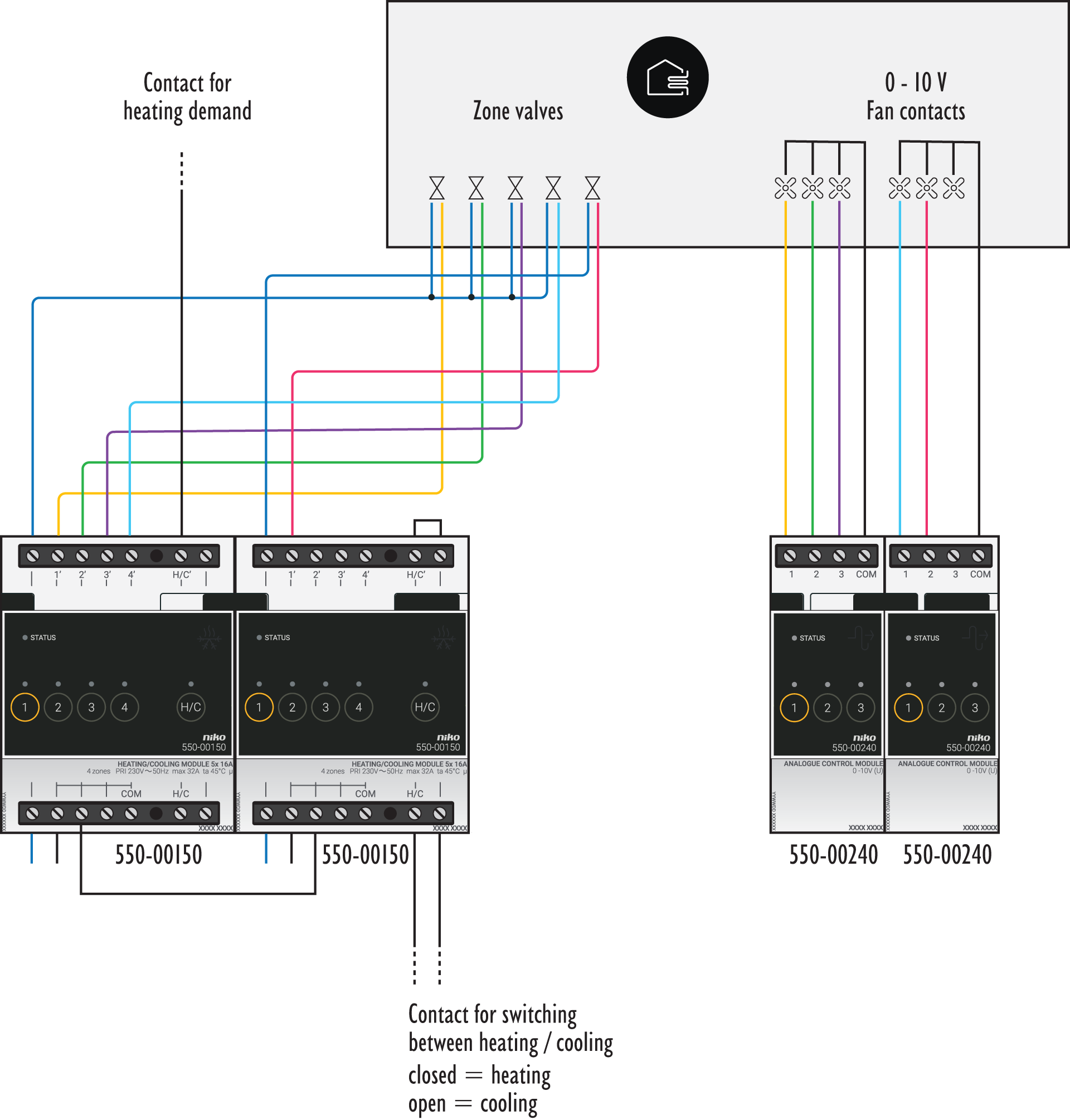

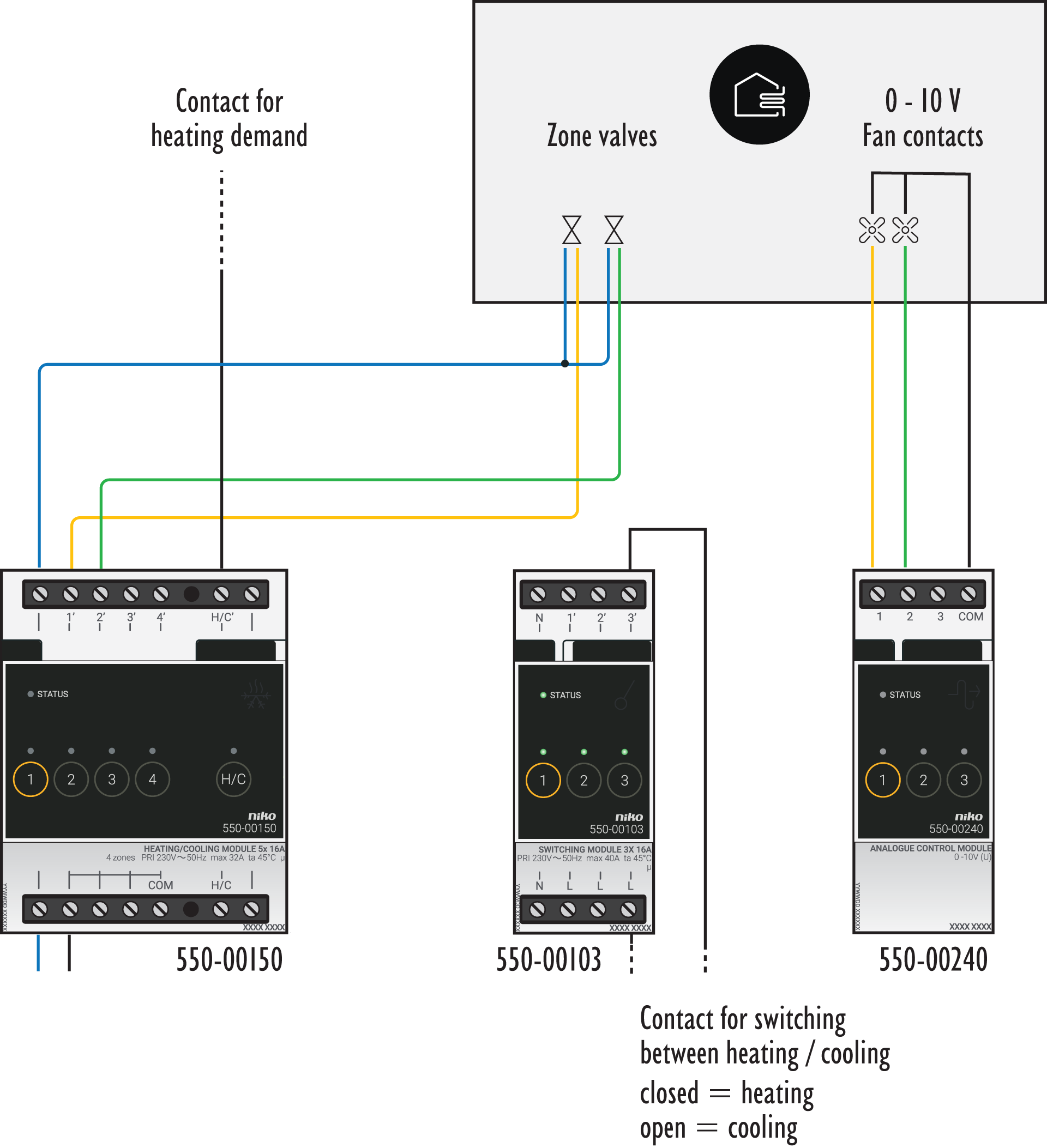

2 zones	5 zones

Programmeren

Configureer de analoge stuurmodule en/of verwarmings- of koelingsmodule(s) in de programmeersoftware. Afhankelijk van het aantal zones kun je de volgende programmeervoorbeelden als inspiratie gebruiken:

• Verwarming met drie zones

• Verwarming met zes zones

• Verwarmen en koelen met twee zones

• Verwarmen en koelen met zes zones
