Adressage des modules

Point de départ

Vous avez rempli le(s) coffret(s) avec les modules nécessaires.
Vous avez créé les commandes nécessaires.
Tous les composants que vous voulez adresser sont en place et connectés à l'installation.
Votre ordinateur est connecté à l'installation.

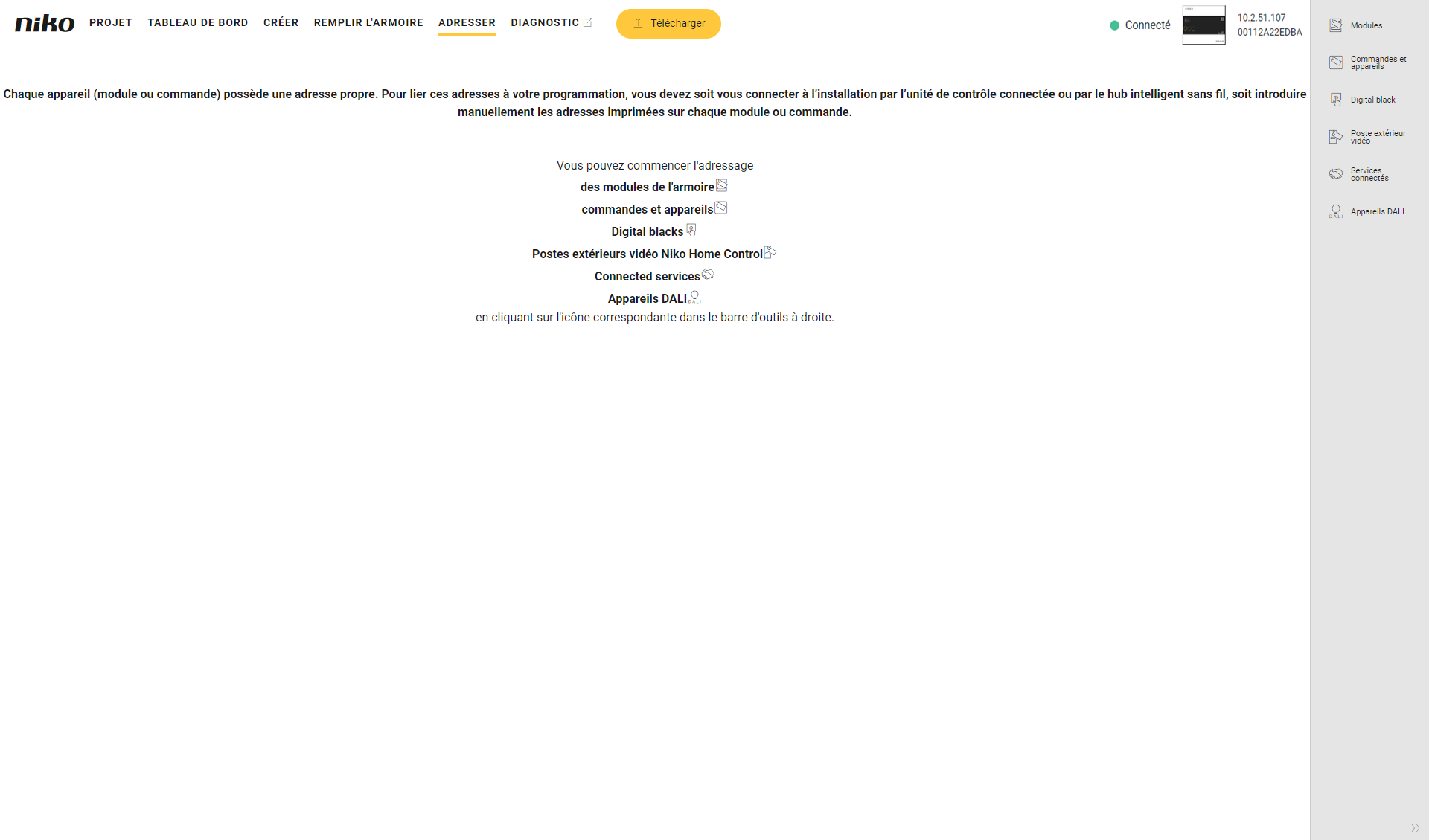

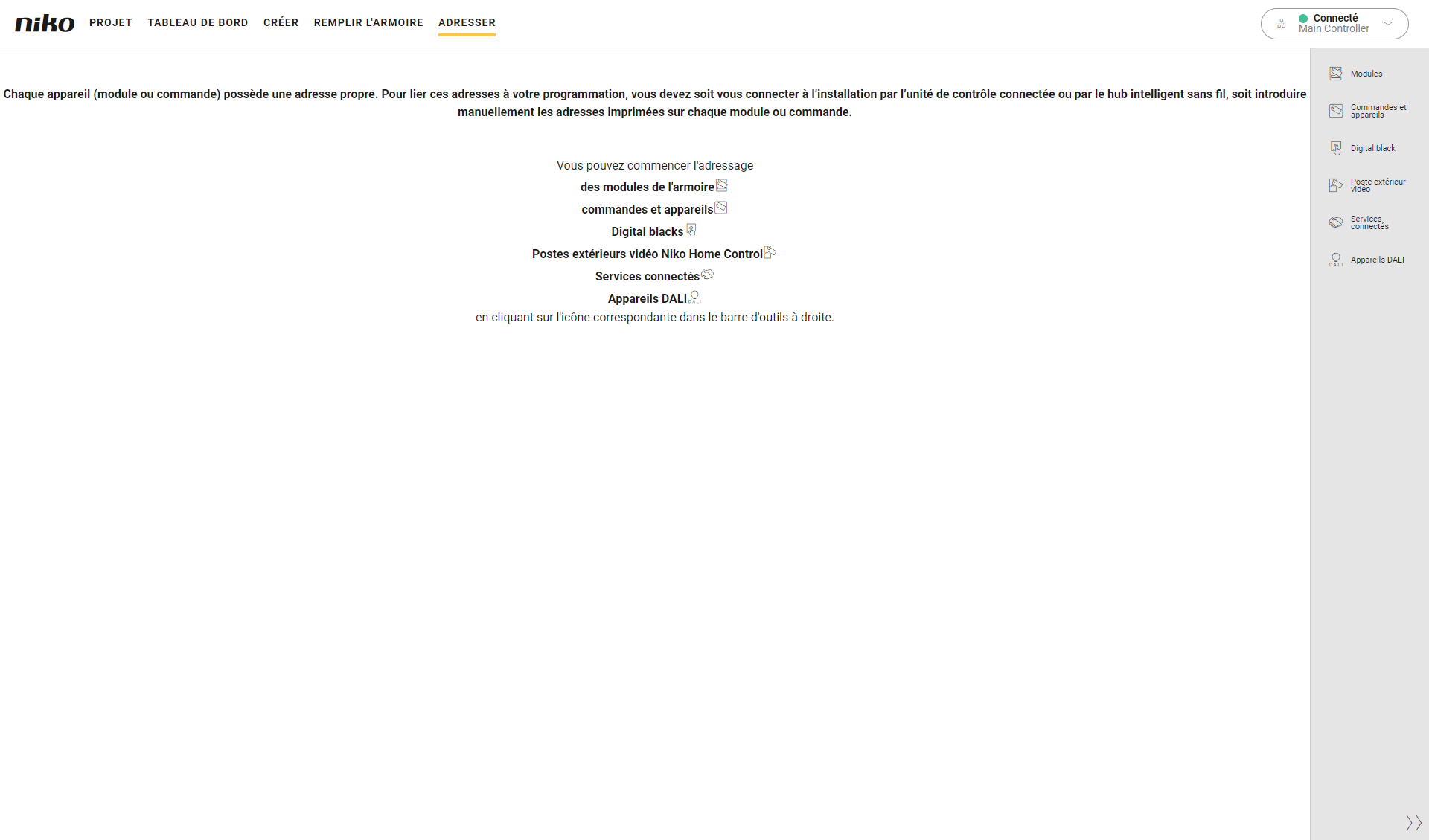

Vous êtes dans la fenêtre d'aperçu Adressage.

Dans la barre de boutons à droite, cliquez sur le bouton Modules.
Résultat :

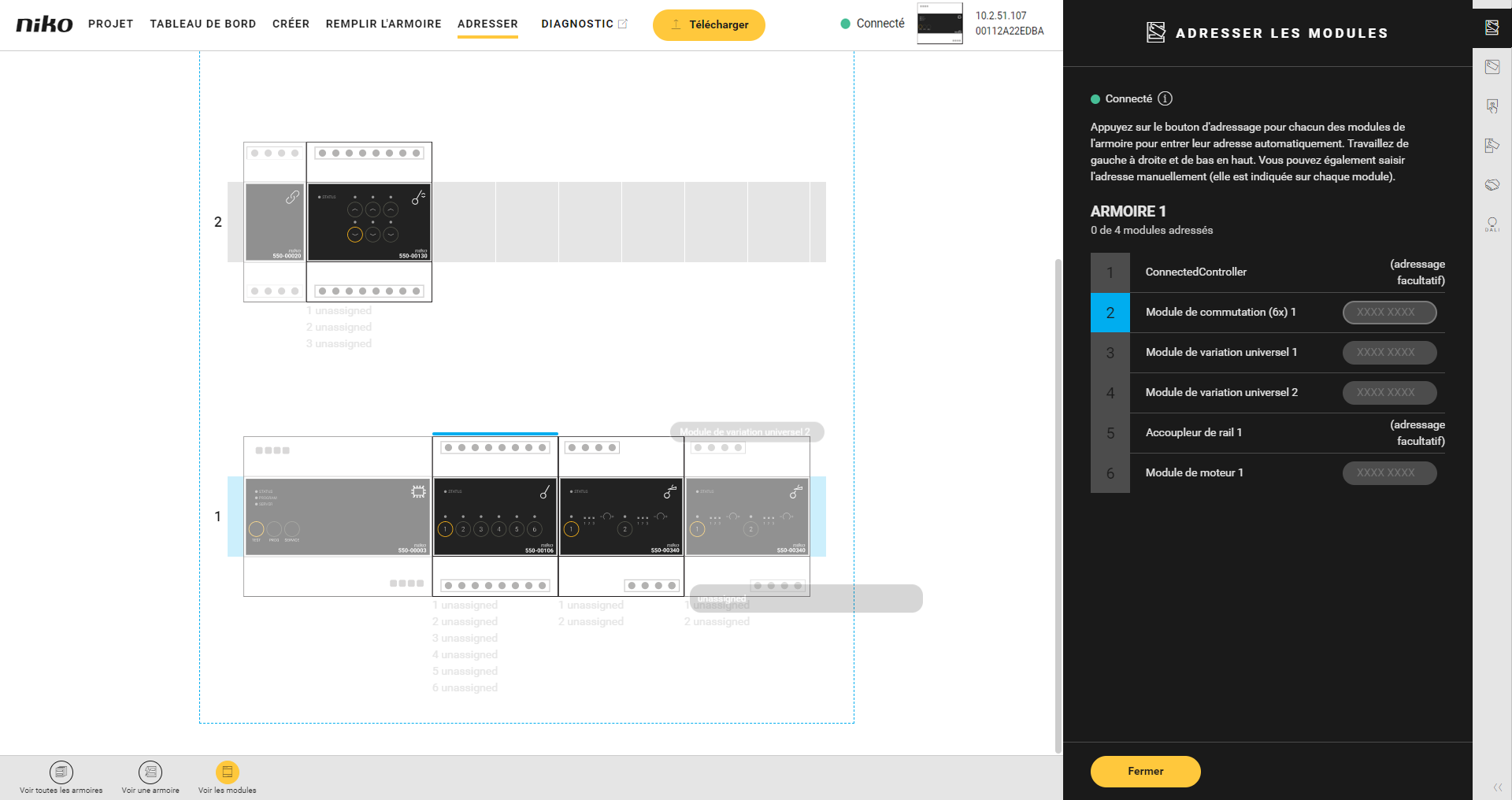

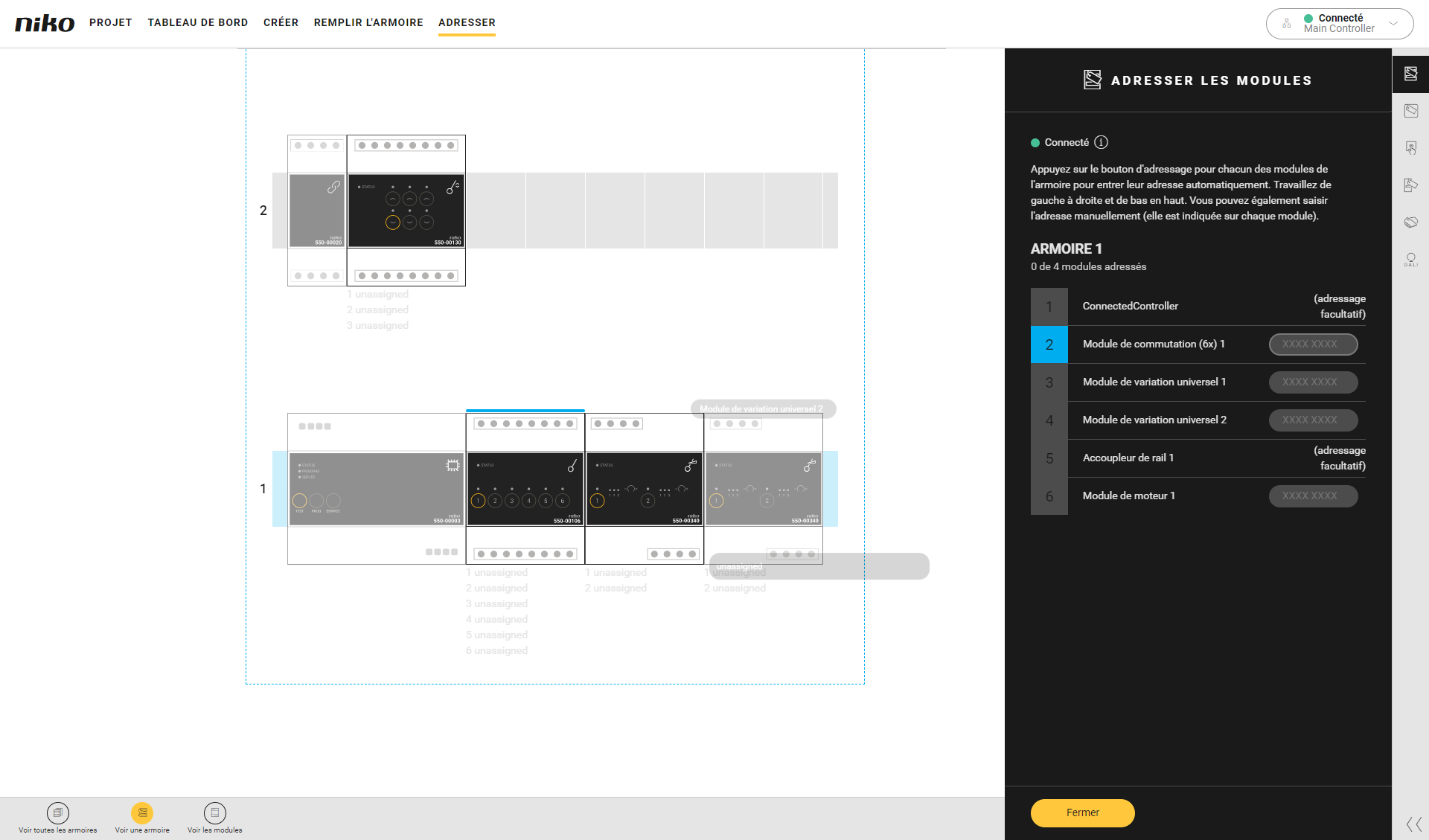

- Le volet Adressage des modules s'affiche et présente un aperçu de tous les modules dans le(s) coffret(s) électrique(s).
- La zone de texte à côté des modules non adressés est vide.
- Dans la zone de dessin, une ligne bleue apparaît au-dessus du module pour lequel une adresse est attendue.
- Dans l'aperçu, le numéro s'affiche en bleu.
Appuyez sur le bouton d'adresse du module dans le coffret pour introduire l'adresse unique dans le logiciel de programmation. Suivez l'ordre du logiciel de programmation.
Résultat :

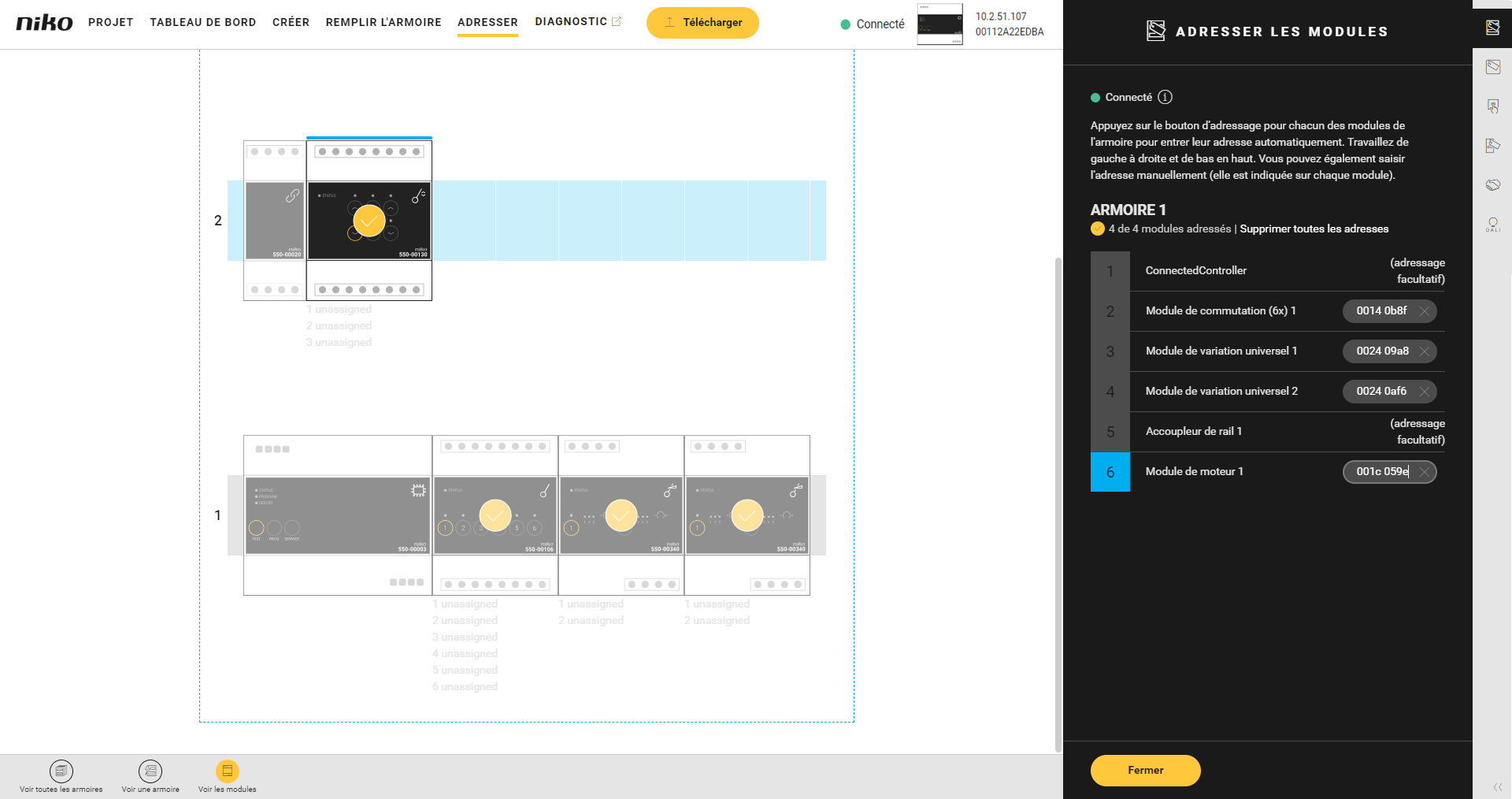

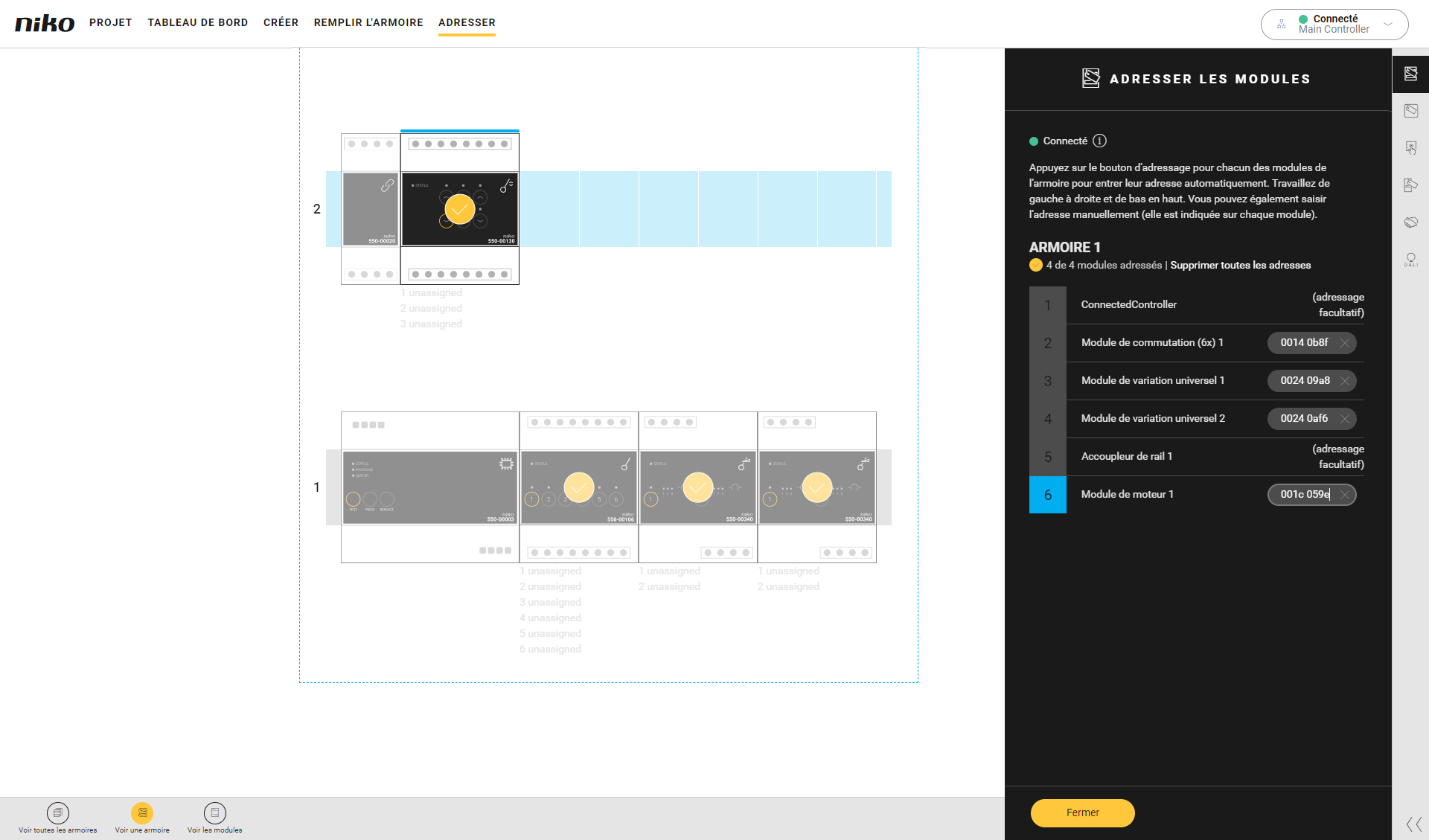

L'adresse s'affiche dans la zone de texte à côté du module.

Si vous voulez changer l'ordre ou sauter un module, sélectionnez le module souhaité dans l'aperçu du coffret, puis appuyez sur le bouton d'adresse du module.
Vous pouvez également saisir les adresses manuellement. L'adresse est indiquée sur le module.
Cliquez sur le bouton Fermer pour revenir à la fenêtre d'aperçu Adresser.

Voyez un exemple ici. Pensez à monter le volume !
