Was benötigen Sie dazu?
Anforderungen Niko
Ihre Niko Home Control-Installation erfüllt die folgenden Anforderungen:
-
Es hat einen connected Controller II.
-
Sie wurde mit der neuesten Programmiersoftware konfiguriert.
Zusatzprodukte
Sie müssen die folgenden zusätzlichen Produkte installieren:
-
Ein Heiz- oder Kühlmodul für Niko Home Control (550-00150) für jeweils vier Zonen.
-
Ein Schaltmodul für Niko Home Control (550-00103 oder 550-00106) mit mindestens einem freien Ausgang, falls Sie auch die Pumpengruppe steuern müssen
-
Ein Thermostat je Zone:
-
Ein Digital black, 24 V (550-18000)
-
Thermostat
-
Rocker und Toggle für NHC (verfügen über einen integrierten Temperatursensor)
-
Sense3 (verfügt über einen integrierten Temperatursensor)
-
Anforderungen Drittanbieter
Ihr System erfüllt die folgenden Anforderungen:
-
Es handelt sich um eine Gasheizungsanlage, die ausschließlich zum Heizen dient
-
Es verfügt über einen Eingangskontakt für den Wärmebedarf und optional über eine Pumpengruppensteuerung.
Anschlussplan

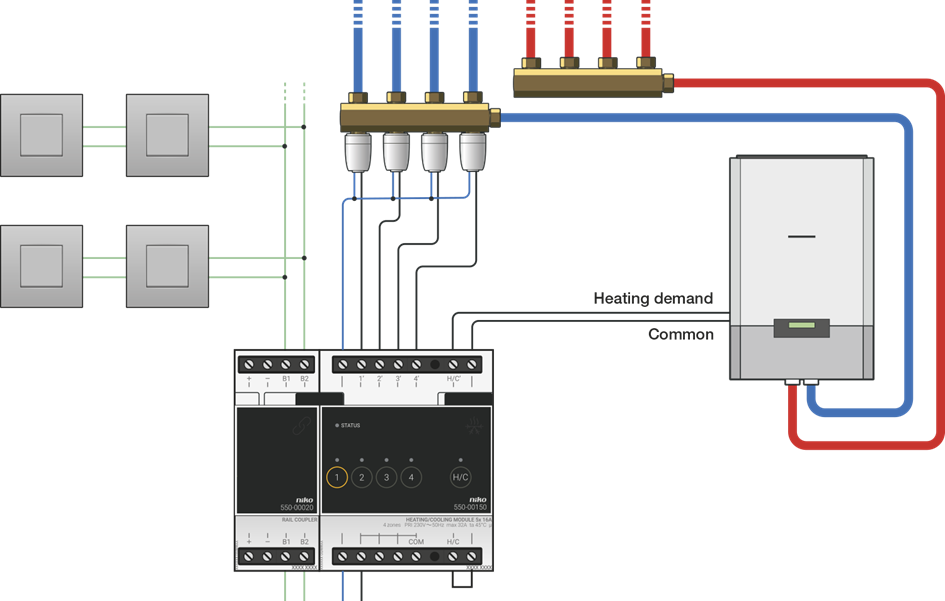

Nur Heizbedarf
Verbinden Sie den Eingangsanschluss für den Heizbedarf am Gaskessel mit dem H/C-Ausgang des Niko Home Control-Heiz-/Kühlmoduls.
Hier ein Beispiel:

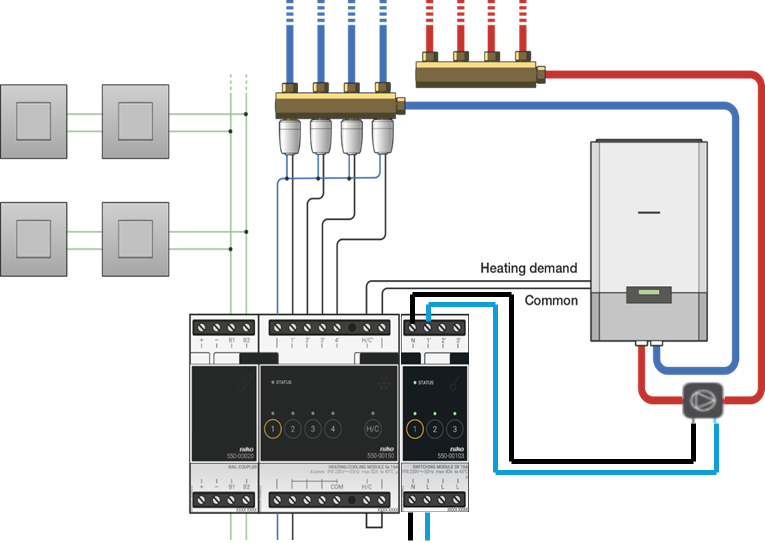

Heizbedarf in Verbindung mit der Pumpensteuerung
Verbinden Sie den Eingangsanschluss für den Heizbedarf am Gaskessel mit dem H/C-Ausgang des Niko Home Control-Heiz-/Kühlmoduls und verbinden Sie den NHC-Relaisausgang mit der Pumpengruppe.
Hier ein Beispiel:
Programmierung
Konfigurieren Sie das Heiz- oder Kühlmodul, das Schaltmodul und die Thermostate über die Niko Home Control-Programmiersoftware.
Sie können dieses Programmierbeispiel als Inspiration oder als Ausgangspunkt verwenden.
