Adresovanie DALI zariadení

Východiskový bod

• Vytvorili ste potrebné DALI zariadenia.

• Adresovali ste aspoň jeden DALI-2 vysielací modul alebo DALI-2 adresovateľný modul.

• DALI ovládač (DALI svietidlá) sú pripojené k inštalácii.

• Počítač je pripojený k inštalácii.

• Teraz sa nachádzate v okne Adresovanie.




Postup

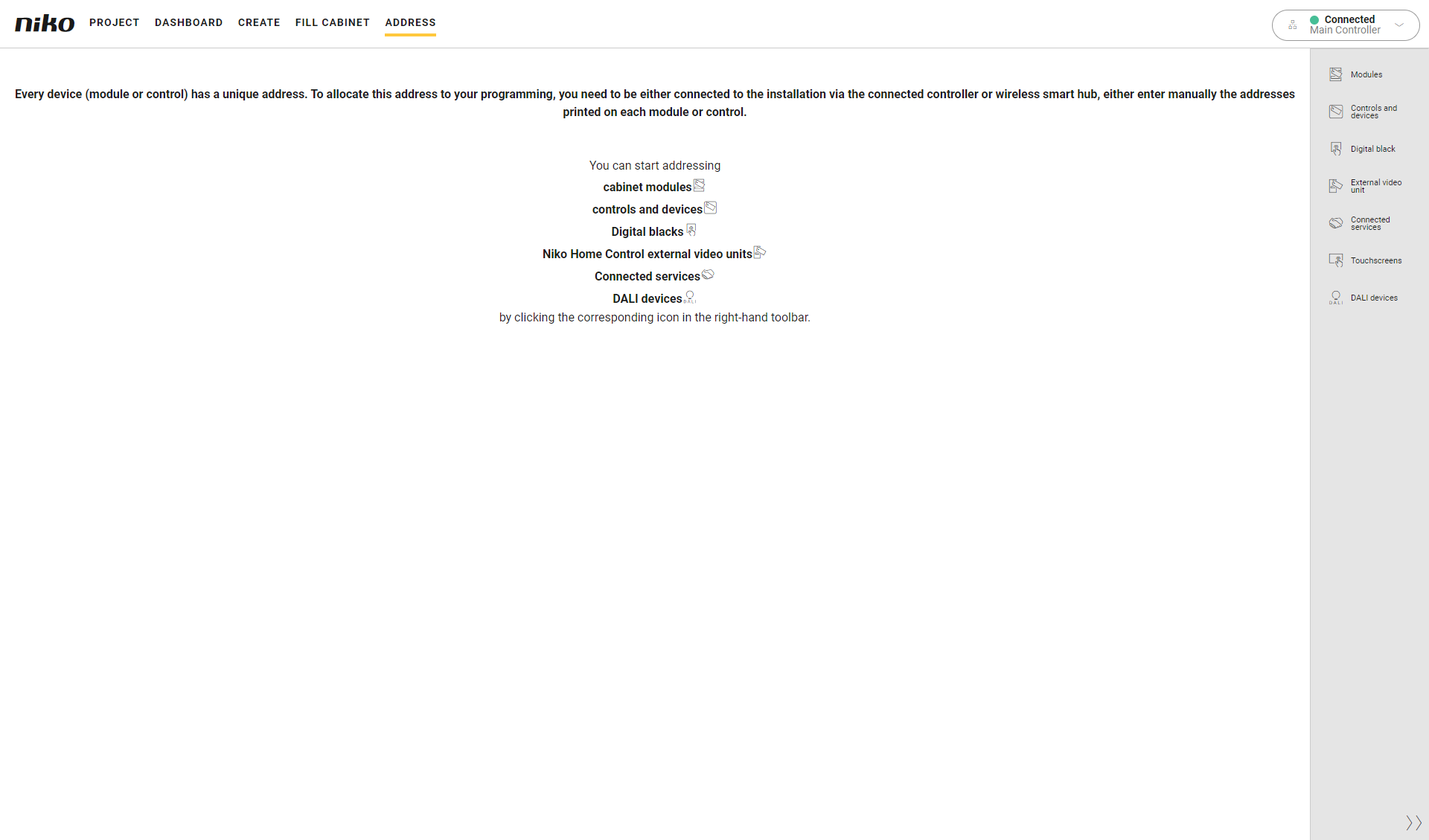

1. Na pravej lište s tlačidlami kliknite na tlačidlo DALI zariadenia.
   Výsledok

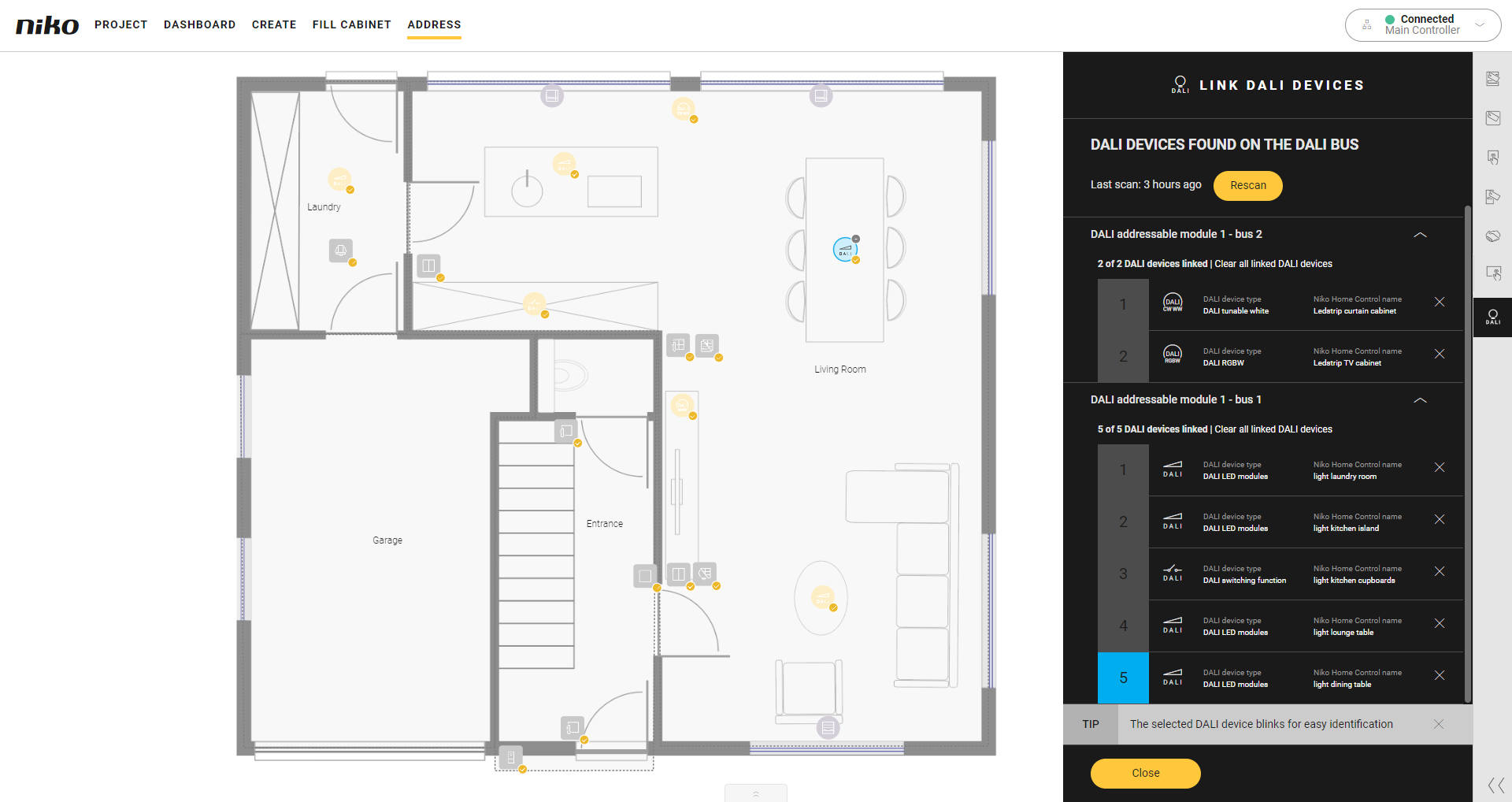

   : Zobrazí sa okno Prepojenie zariadení DALI.

2. Ak zbernica DALI nebola predtým skenovaná, automaticky sa naskenuje a vyhľadajú sa zariadenia DALI. Ak už bola zbernica naskenovaná, kliknite na tlačidlo Znova naskenovať a vykonajte nové skenovanie.

3. Zobrazia sa nájdené DALI zariadenia. Sú zoradené podľa modulu DALI a podľa zbernice.




4. Pre každé DALI zariadenie:

   1. Vyberte príslušné zariadenia v okne Prepojenie zariadení DALI. Kliknite na šípku vedľa modulu DALI – zbernica, aby sa zobrazili zariadenia DALI.

   2. Príslušný DALI ovládač v inštalácii zabliká.

   3. Na pôdoryse kliknite na znamienko plus pri tomto zariadení, čím ich prepojíte.



5. Kliknite na tlačidlo Zavrieť, ak sa chcete vrátiť do okna Adresovanie.

Zobrazí sa čas posledného skenovania. Ak ste od posledného skenovania vykonali zmeny v konfigurácii DALI, kliknite na tlačidlo Znova naskenovať a znova naskenujte zariadenia na zbernici DALI bus.
