Zehnder: Vuile filtermelding via bekabelde verbinding
Wat heb je nodig?
Vereisten voor Niko
Je Niko Home Control installatie voldoet aan de volgende vereisten:
Je installatie heeft een connected controller II.
Je installatie is geconfigureerd met de meest recente programmeersoftware.
Je hebt de volgende aansluitingen en extra producten nodig:
Installeer en verbind een digitale potentiaalvrije sensormodule (550-00210).
Als het uitgangscontact van je ventilatiesysteem niet potentiaalvrij is, heb je ook een potentiaalvrije contactmodule nodig.
Vereisten voor Zehnder
Je systeem voldoet aan de volgende vereisten:
Je ventilatietoestel heeft een uitgangscontact dat aangeeft wanneer de filter vuil is.
Het is compatibel met de Niko module (zie Vereisten voor Niko).
Merk op dat niet alle ventilatiesystemen die je via Niko Home Control kunt aansturen zijn uitgerust met het vereiste uitgangscontact voor de filtermeldingen.
Je systeem is een van de volgende Zehnder-producten*:
De tabel toont de relevante contacten die aanwezig zijn op elk product. Als een bepaald type contact niet aanwezig is, is het weergegeven als “-”.
Uitgangscontact dat aangeeft wanneer de filter vuil is | |
---|---|
ComfoAir Flex | Fout contact |
ComfoD 350 Lux | Fout contact |
ComfoAir Q | Fout contact (connector 5) |
*Ga naar de website van de leverancier voor gedetailleerde specificaties en de nieuwste producten.
Bekabelingsschema's
Raadpleeg de handleiding van de fabrikant voor de volledige installatieprocedure en de noodzakelijke instellingen.
Via potentiaalvrij uitgangscontact
De uitgangscontacten van de meeste ventilatiesystemen zijn potentiaalvrij, waardoor je ze direct kunt aansluiten op de Niko sensormodule.
Sluit contact 1 van de Niko sensormodule aan op de uitgang van het ventilatiesysteem die aangeeft wanneer de filter vuil is, zoals te zien is op het bekabelingsschema.
Via 230 V of 12/24 V uitgangscontact
Als de contacten van je ventilatiesysteem niet potentiaalvrij zijn, heb je ook een gepaste potentiaalvrije contactmodule nodig.
Sluit contact 1 van de Niko sensormodule aan op de uitgang van het ventilatiesysteem die aangeeft wanneer de filter vuil is, zoals te zien is op het bekabelingsschema.

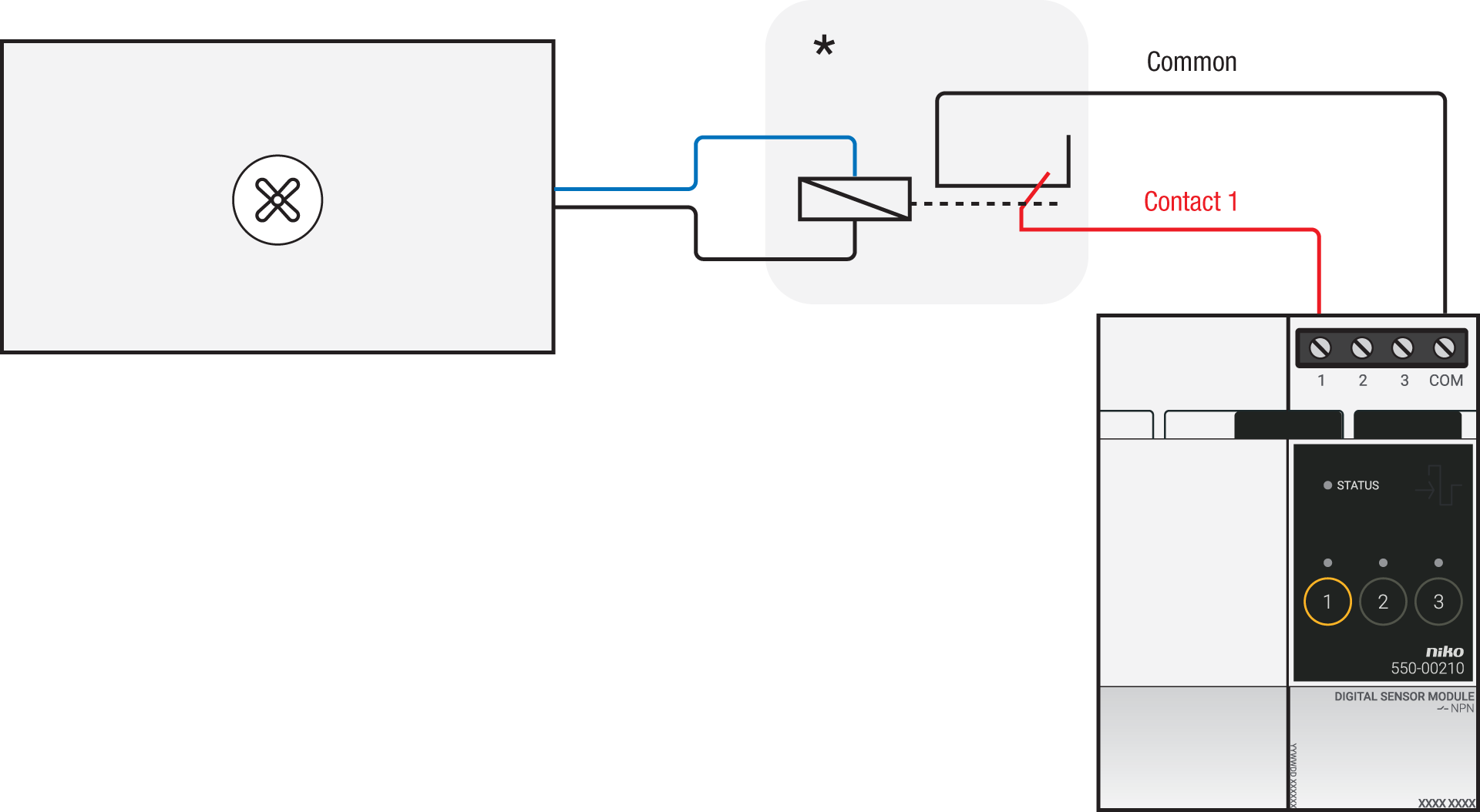

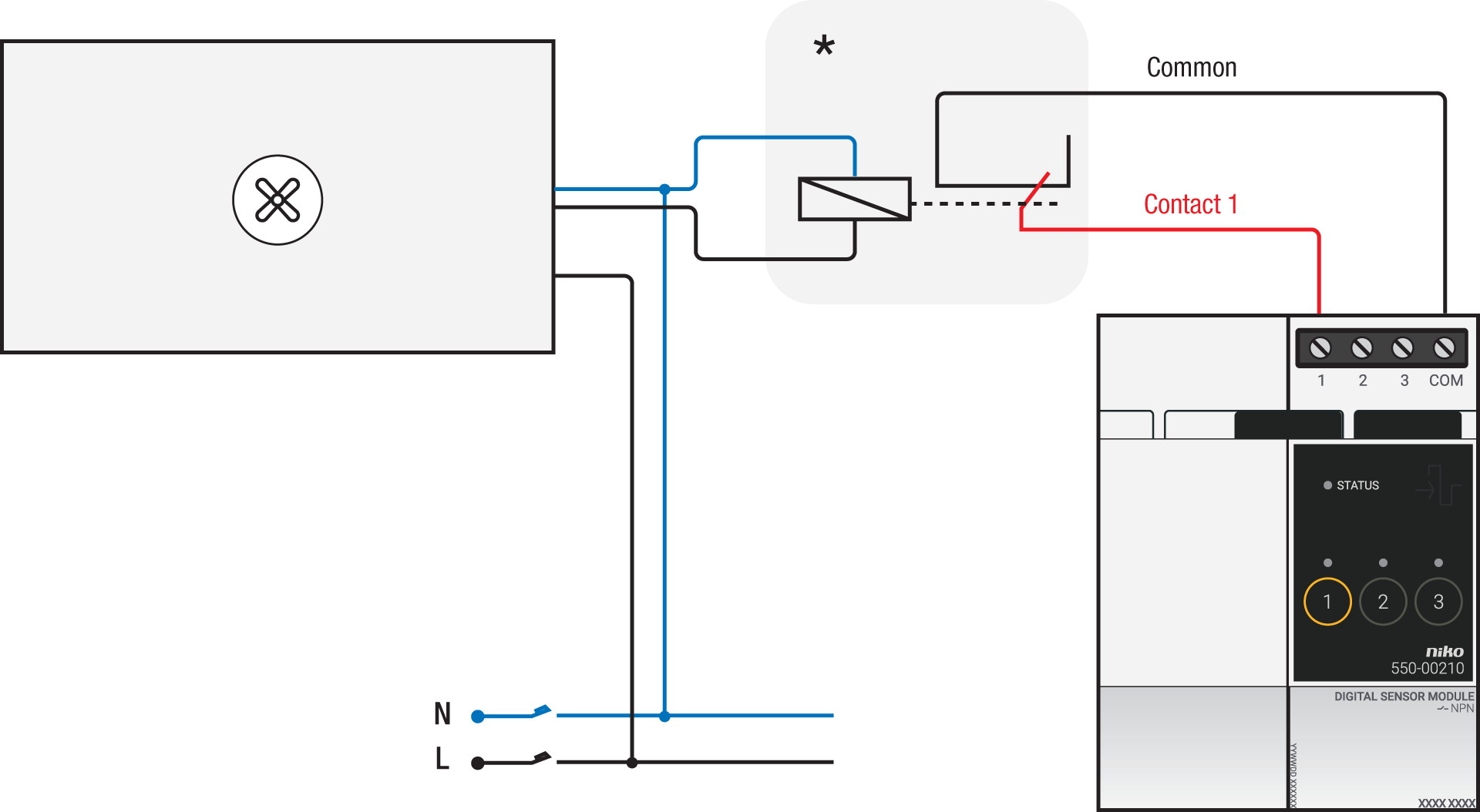

230 V uitgangscontact | 12/24 V uitgangscontact |
---|---|
*230 V naar potentiaalvrije contactmodule (bv. Finder 22.32.0.230.1xx0) | *12 V naar potentiaalvrije contactmodule (bv. Finder 22.32.0.012.1xx0) of 24 V naar potentiaalvrije contactmodule (bv. Finder 22.32.0.024.1xx0) |
Programmeren
Configureer de potentiaalvrije sensormodule en creëer een informatieve melding via de Niko Home Control programmeersoftware. Meer informatie vind je op https://guide.niko.eu/en/smnhc2/lv/creating-notifications.
