Algemene oplossing: energieoptimalisatie met een boilerweerstand

Wat heb je nodig?

Vereisten voor Niko

Your Niko Home Control installation meets the following requirements:

• It has a connected controller II.

• It is configured with the most recent programming software.

Daarnaast moet je de analoge stuurmodule 0–10 V (550-00240) installeren.

Vereisten voor andere merken

Je systeem voldoet aan de volgende vereisten:

• Je onderdompelingsweerstand voor de waterboiler moet in de boiler geplaatst worden om het water op te warmen.

• Het heeft een extra hoogvermogendimmersmodule (bv. Carlo Gavazzi RGC1P23V12EA voor 1-fasige circuits) om het vermogen van de onderdompelingsweerstand voor de waterboiler aan te sturen. Zorg ervoor dat het een faseschakelende dimmer is, en geen Pulse Width Modulation (PWM) schakelende dimmer.

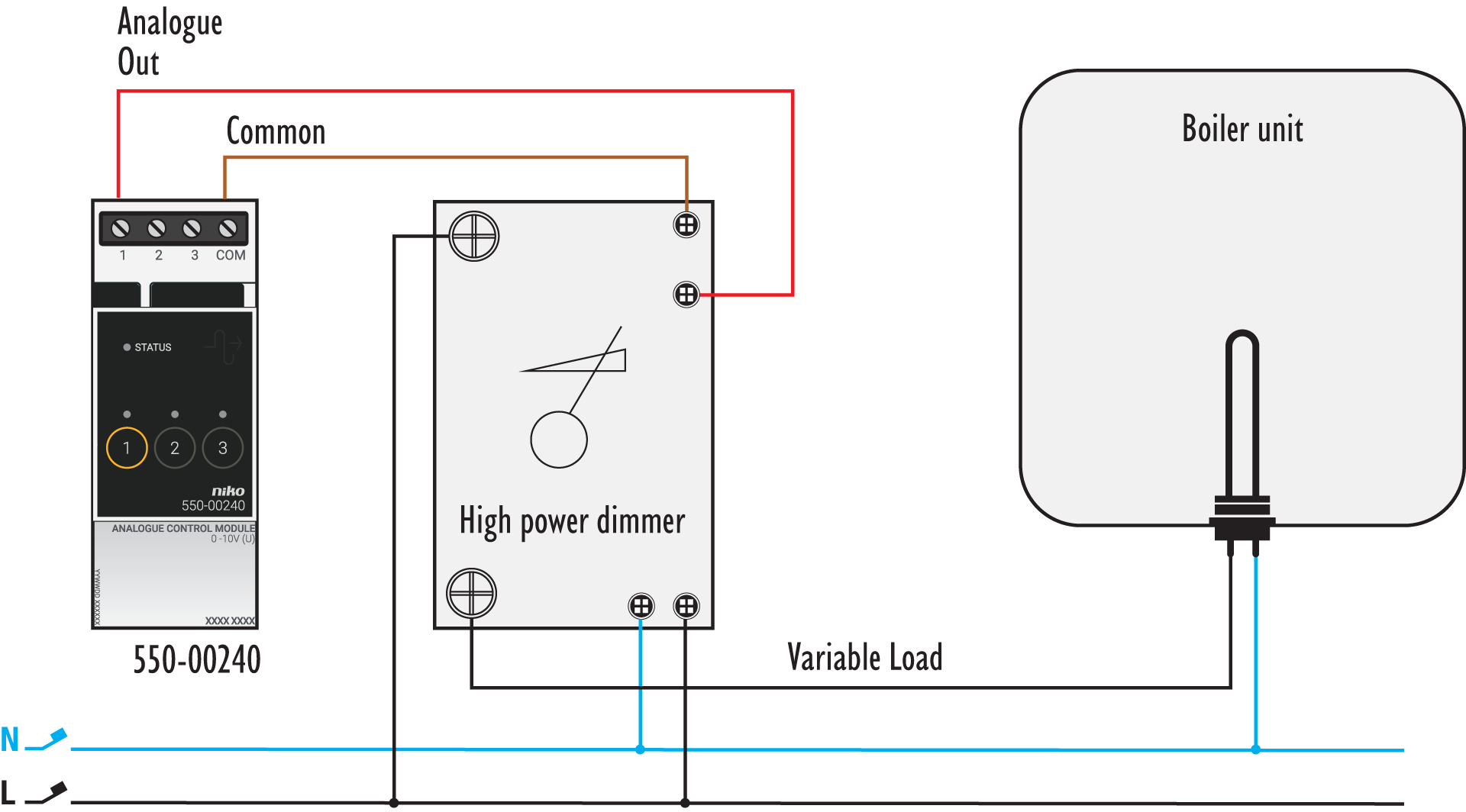

Bekabelingsschema's

Gebruik de volgende contacten op de hoogvermogendimmer:

Gebruik de volgende contacten op de onderdompelingsweerstand voor waterboilers:

Programmeren

Configureer via de Niko Home Control programmeersoftware:

1. Bepaal in de solar modede virtuele toestellen voor specifieke niveaus van beschikbare zonne-energie op overschot.

2. Creëer vervolgens voorwaarden om de staat van die virtuele toestellen te koppelen aan vermogens van de 0-10 V-uitgang.

3. Voeg de analoge stuurmodule toe en wijs de 0-10 V-uitgang toe.

Houd rekening met het minimale en maximale vermogen van de onderdompelingsweerstand van je waterboiler.

De onderstaande tabel geeft een voorbeeld, waarbij het minimale vermogen van de weerstand gelijk is aan 500 watt en het maximale vermogen aan 2000 watt:
