De quoi avez-vous besoin ?
Exigences Niko
Votre installation Niko Home Control répond aux conditions suivantes :
-
Elle dispose d'une unité de contrôle connectée II.
-
Elle est configurée avec le logiciel de programmation le plus récent.
Produits supplémentaires
Vous devez installer les produits supplémentaires suivants :
-
Un module de chauffage ou de refroidissement pour Niko Home Control (550-00150) par quatre zones
-
Un module de commutation pour Niko Home Control (550-00103 ou 550-00106) avec au moins une sortie libre si vous devez commander également le groupe de pompe
-
Un thermostat par zone :
-
Un Digital black, 24 V (550-18000)
-
Thermostat
-
Rocker et Toggle pour NHC (dotés d'un capteur de température intégré)
-
Sense3 (doté d'un capteur de température intégré)
-
Exigences tierces
Votre système répond aux conditions suivantes :
-
Il dispose d'un système de chaudière au gaz qui ne prend en charge que le chauffage
-
Il dispose d'un contact d'entrée pour la demande de chauffage et une commande du groupe de pompe en option.
Schéma de câblage

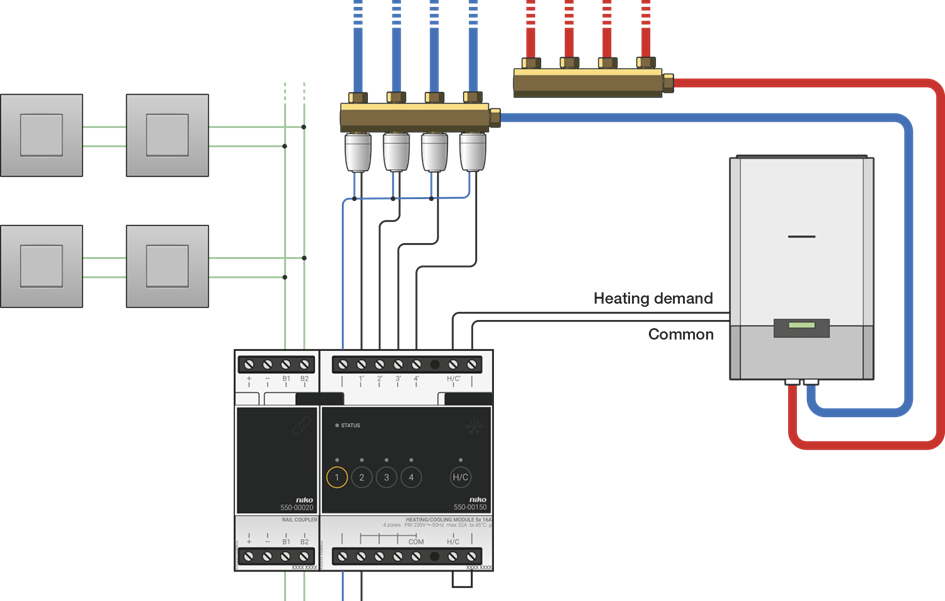

Demande de chauffage uniquement
Connectez le contact d'entrée de demande de chauffage sur la chaudière au gaz à la sortie H/C du module de chauffage/refroidissement Niko Home Control.
Ci-dessous un exemple :

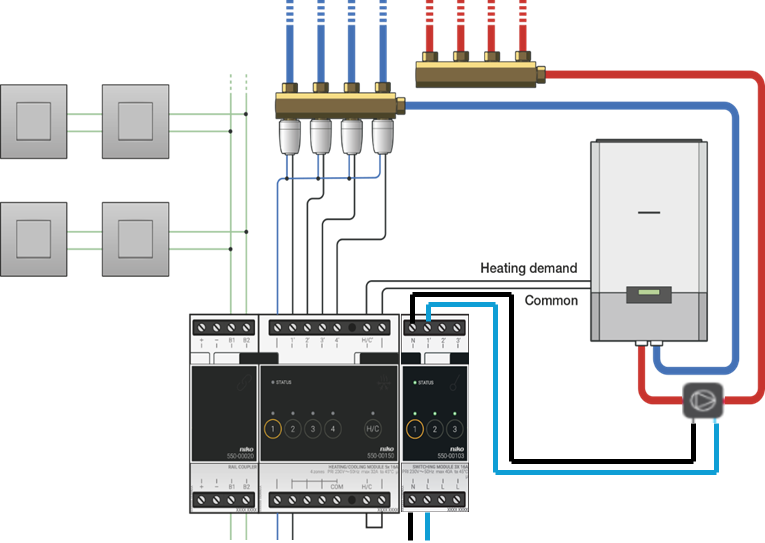

Demande de chauffage en combinaison avec la commande de la pompe
Connectez le contact d'entrée de demande de chauffage sur la chaudière au gaz à la sortie H/C du module de chauffage/refroidissement Niko Home Control, et connectez la sortie relais NHC au groupe de pompe.
Ci-dessous un exemple :
Programmation
Configurez le module de chauffage ou de refroidissement, le module de commutation et les thermostats via le logiciel de programmation Niko Home Control.
Vous pouvez vous inspirer de cet exemple de programmation ou vous en servir comme point de départ.
