Sommer
Was ist mit Sommer und Niko Home Control möglich?
Steuern Sie Ihre Garagentore und Eingangstore
Wenn Sie Ihre motorgesteuerten Garagentore an Niko Home Control anschließen, können Sie sie über Drucktasten, die Niko Home-App auf einem Tablet oder Smartphone, den Touchscreen und/oder Digital black steuern.
Sie können die folgenden Aktionen durchführen:
Öffnen/Schließen
Öffnen/Schließen an einer Zwischenposition stoppen
Um diese Verbindung noch besser nutzen zu können, empfehlen wir die folgenden Optionen:
Erhalten Sie eine informative Mitteilung, wenn das Garagentor während Ihrer Abwesenheit geöffnet ist; siehe https://guide.niko.eu/en/smnhc2/lv/creating-notifications.
Automatisches Einschalten der Beleuchtung, wenn Sie das Garagentor öffnen; siehe https://guide.niko.eu/en/smnhc2/lv/custom-routine.
Was benötigen Sie dazu?
Anforderungen Niko
Ihre Niko Home Control-Installation erfüllt die folgenden Anforderungen:
Sie hat einen drahtlosen intelligenten Hub oder einen connected Controller II.
Sie wurde mit der neuesten Programmiersoftware konfiguriert.
Je nach den Basismodulen Ihrer Niko Home Control-Installation müssen Sie die folgenden zusätzlichen Produkte installieren:
Erforderliche Zusatzprodukte | Referenznummern | |
---|---|---|
Connected Controller | Schaltmodul mit einem freien Ausgang (E) pro Signal, das Sie in Niko Home Control verwenden möchten Wenn der Eingangskontakt Ihres Fremdgerätes nicht potentialfrei ist, benötigen Sie ein zusätzliches potentialfreies Kontaktmodul (z. B. Finder 22.32.0.230.1xx0 für 230 V Anschlüsse, Finder 22.32.0.012.1xx0 für 12 V DC Anschlüsse, Finder 22.32.0.024.1xx0 für 24 V DC Anschlüsse) | |
Connected Controller mit drahtloser Bridge | Vernetzter (Doppel-) Schalter mit einem freien Ausgang (L) pro Signal, das Sie in Niko Home Control verwenden möchten Wenn der Eingangskontakt an Ihrem Fremdgerät nicht 230 V ist, benötigen Sie ein zusätzliches 230 V-Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) Der vernetzte (Doppel-)Schalter kann mit einem modularen Halter (z. B. Legrand 412950) auf einer DIN-Schiene montiert werden. | |
Drahtloser intelligenter Hub | Vernetzter (Doppel-) Schalter mit einem freien Ausgang (L) pro Signal, das Sie in Niko Home Control verwenden möchten Wenn der Eingangskontakt an Ihrem Fremdgerät nicht 230 V ist, benötigen Sie ein zusätzliches 230 V-Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) Der vernetzte (Doppel-)Schalter kann mit einem modularen Halter (z. B. Legrand 412950) auf einer DIN-Schiene montiert werden. |
Anforderungen Sommer
Ihr System erfüllt die folgenden Anforderungen:
Es verfügt über einen potentialfreien oder 12/24 V DC oder 230 V AC Kontakt zur Steuerung des Motors.
Es ist mit dem Niko-Modul kompatibel (siehe Niko-Anforderungen).
Ihr System ist eines der folgenden Sommer-Produkte*:
Potentialfreie Kontakte | |
---|---|
Garagentore |
|
Tore |
|
*Auf der Website des Anbieters finden Sie das detaillierte Lastenheft und die neuesten Produkte.
Verkabelungsdiagramme
Anschluss von Motoren mit einem potentialfreien Kontakt
Über das Schaltmodul | Über den vernetzten Schalter |
---|---|
![]() | ![]() *230 V an potentialfreiem Kontaktmodul (z. B. Finder 22.32.0.230.1xx0) |
Verwenden Sie die folgenden Kontakte für die Sommer-Produkte:
Produktreihe | Kontakte | |
---|---|---|

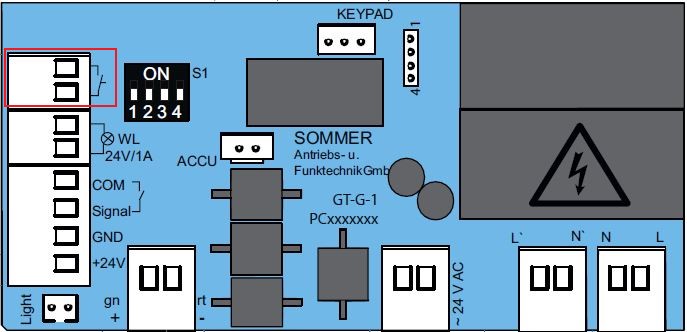

Garagentore | Base und Pro (+) | |
Marathon | Stift 2 und 3 | |

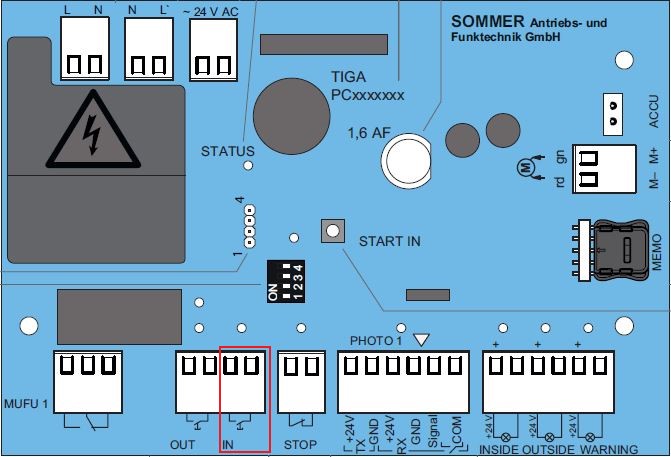

Tiga | IN | |

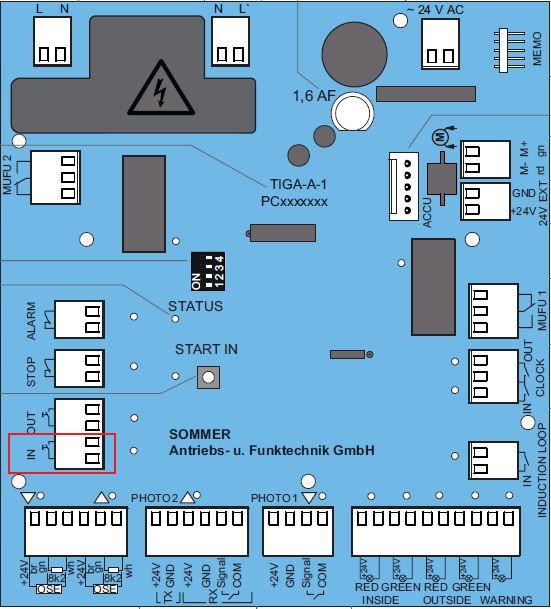

Tiga+ | IN | |
Tore | Twist 200E(L) | Impuls (Stift 13 und 14) oder Gehtür (Stift 15 und 16) |
Twist AM | Stift 19, 20, 21, 22, 23, 25 oder 27 und Stift 24 (common) | |
Twist 350 (Rapido) (+) | Stift 21 und 22 oder Stift 23 und 24 | |
Twist M(L)(+) | Impuls (Stift 13 und 14) oder Gehtür (Stift 15 und 16) | |
Twist UG(+) | START 1 und START 2 | |
Twist XL | Stift 21 und 22 oder Stift 23 und 24 |
Programmierung
Konfigurieren Sie das Schaltmodul oder den vernetzten Schalter in der Programmiersoftware. Je nach Art der Installation können Sie die folgenden Anleitungen und Programmierbeispiele als Anregung verwenden:
Bei Bus-Verkabelung erstellen Sie eine Routine „Zugangskontrolle für motorisierte Türen“, siehe https://guide.niko.eu/en/smnhc2/lv/access-control-for-motorized-doors
Bei herkömmlicher Verkabelung erstellen Sie einen Impuls mit einer benutzerdefinierten Routine (Start und Stopp definieren), siehe https://guide.niko.eu/en/penhc2/lv/creating-a-pulse-of-less-than-1-second-using-a-pus
