353-700021
Inštalácia
230 V – VYP / napájanie DALI – VYP
1. krok | |
 |  |
a | |
 |  |
b | |
 | |
2. krok | |
 | |
a | b |

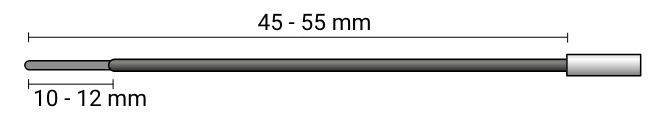

Na správne pripojenie vodičov použite schému zapojenia.  |  |
3. krok | |
| | |
 |  |
4. krok | |
 * Kryt šošovky je voliteľný. Kompatibilitu špecifikácií krytu šošovky skontrolujte na www.niko.eu | |
Schéma zapojenia
Tento výrobok musí byť zabezpečený max. 16 A ističom (MCB) v rozvádzači. Menovitý výkon MCB je limitovaný vnútroštátnymi inštalačnými predpismi.
230 V – VYP
Výrobok funguje ako podružný detektor v nasledujúcej konfigurácii:
* Odstráňte, ak chcete kontakt použiť ako suchý kontakt (bezpotenciálový).
** Pripojenie vodičov medzi hlavným a podružným detektorom je voliteľné. Vybrať si môžete buď
pripojenie vodičov alebo komunikáciu cez Bluetooth®.
Kompatibilné hlavné detektory | Spôsob montáže |
|---|---|
353-602121, 353-702121, 353-802111 | Povrchová montáž |
353-601121, 353-701121 | Zapustená montáž (SnapFit) |
353-600111, 353-600121, 353-700111, 353-700121 | Zapustená montážna krabica |
Oblasť snímania
Montážna výška  | A Chôdza  | B Naprieč  | C Smerom ku  | D Prítomnosť  |
|---|---|---|---|---|
2.5 m | ø 32 m | ø 28 m | ø 10 m | ø 8 m |
3.0 m | ø 37 m | ø 30 m | ø 8 m | ø 5 m |
3.5 m | ø 48 m | ø 42 m | ø 8 m | ø 6 m |
Merané podľa normyEN/IEC 63180
Nastavenia aplikácie
230 V – ZAP / napájanie DALI – ZAP
Aplikáciu si stiahnite v Google Play (Android) alebo v App Store (iOS)
Na vašom mobilnom zariadení povoľte Bluetooth®.
Otvorte aplikáciu "Niko Detector Tool" vo vašom mobilnom zariadení.
Nastavenia si upravte podľa vášho želania
Nastavenie | Svetelnosť | Oneskorenie | |
|---|---|---|---|
Továrenské nastavenia | ZAP/VYP zariadení | 500 lux | 15 min. |
  |  |   |
Správanie LED
230 V – ZAP / napájanie DALI – ZAP
 | Zelená LED kontrolka nepretržite svieti | Pripojenie OK | |
 | Zelená LED dióda "dýcha" | Pripojenie OK, potlačenie ZAP | |
 | Bliká zelená LED kontrolka | Zahrievanie* | Čakať |
 | LED kontrolka svieti nepretržite načerveno | Chyba | Viac informácií:  Aplikácia Detector Tool |
 | Bliká červená LED kontrolka | Varovanie | |
 | LED bliká namodro | Aktívny test chôdzou |
* Keď je komunikácia Bluetooth® zakázaná, zelená LED kontrolka počas zahrievania nebliká.
Odstraňovanie problémov
Problém | Možná príčina | Navrhované riešenie |
|---|---|---|
Záťaž sa nezapne | Zapojenie nie je správne | Skontrolujte schému zapojenia |
Okolité osvetlenie je príliš silné | Skontrolujte hodnotu odozvy svetelnosti a v prípade potreby ju zvýšte. | |
Záťaž sa nevypne | Oneskorenie vypnutia je príliš dlhé | Skontrolujte oneskorenie vypnutia a v prípade potreby ho skráťte |
Detektor sa spúšťa omylom | Skontrolujte, či sa v miestnosti nenachádzajú predmety, ktoré by mohli spôsobiť falošné spustenie a odstráňte ich z oblasti snímania alebo znížte citlivosť. | |
Aplikácia sa nevie pripojiť k detektoru | Bluetooth® na vašom mobilnom zariadení bolo zakázané | Na vašom mobilnom zariadení povoľte Bluetooth®. |
Informácie o výrobku
Prostredníctvom tohto odkazu sa dostanete na stránku s výrobkami. Nájdete tam detailné špecifikácie, všetky kompatibilné produkty, CE certifikáty atď.
Tento online manuál sa vzťahuje na nasledujúce produkty:
353-700021 | Detektor prítomnosti P41LR, 230 V, podružný, 32-37 m, na montáž do zapustenej montážnej krabice, white
Rozmery
Vyhlásenie o odmietnutí zodpovednosti
Pred vykonaním inštalácie a aktivácie systému si prečítajte celý návod.
Spoločnosť Niko vyhotovuje svoje návody s čo najväčšou možnou starostlivosťou a snaží sa urobiť ich čo možno najkompletnejšie, najsprávnejšie a najaktuálnejšie. Napriek tomu tak sa môžu vyskytnúť občasné nedostatky. Spoločnosť Niko za toto nemôže niesť zodpovednosť viac, ako jej to vymedzujú zákonné ustanovenia. Prosím, informujte nás o všetkých nedostatkoch, ktoré nájdete v našich návodoch. Použite na to služby zákazníkom od spoločnosti Niko – cez e-mail: support@niko.eu.
Právne informácie
Podpora a kontakty
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgicko
+32 3 778 90 80
support@niko.eu
Upozornenia týkajúce sa inštalácie
Výrobky, ktoré sa natrvalo stanú súčasťou elektroinštalácie, a ktoré obsahujú nebezpečné napätia, musia byť inštalované kvalifikovaným elektroinštalatérom a v súlade s platnými smernicami a nariadeniami. Tento návod na použitie musí byť odovzdaný používateľovi. Mal by byť súčasťou dokumentácie o elektroinštalácii a mal by byť odovzdaný každému novému používateľovi. Ďalšie kópie sú k dispozícii na internetových stránkach spoločnosti Niko alebo prostredníctvom zákazníckych služieb spoločnosti Niko.
Označenie CE
Tento výrobok spĺňa všetky relevantné európske predpisy a nariadenia. Čo sa týka rádiových zariadení, spoločnosť Niko llc vyhlasuje, že rádiové zariadenia v tomto návode sú v súlade so smernicou 2014/53/EÚ. Celé znenie vyhlásenia EÚ o zhode je dostupné na stránke www.niko.eu v časti s referenciami o produktoch, ak bolo uplatnené.
Životné prostredie
Tento výrobok a/alebo k nemu pribalené batérie sa nemôžu likvidovať s nerecyklovateľným odpadom. Znehodnotený výrobok odneste na určené zberné miesto odpadu alebo do recyklačného strediska. Nielen výrobcovia a dovozcovia, ale aj vy zohrávate veľmi dôležitú úlohu v rámci podpory triedenia, recyklovania a opätovného používania odpadu vzniknutého z elektrických a elektronických zariadení. Na financovanie zberu odpadu a spracovania odpadu vláda v určitých prípadoch vyberá poplatky za recykláciu (zahrnuté v cene tohto produktu).
